GS-Net

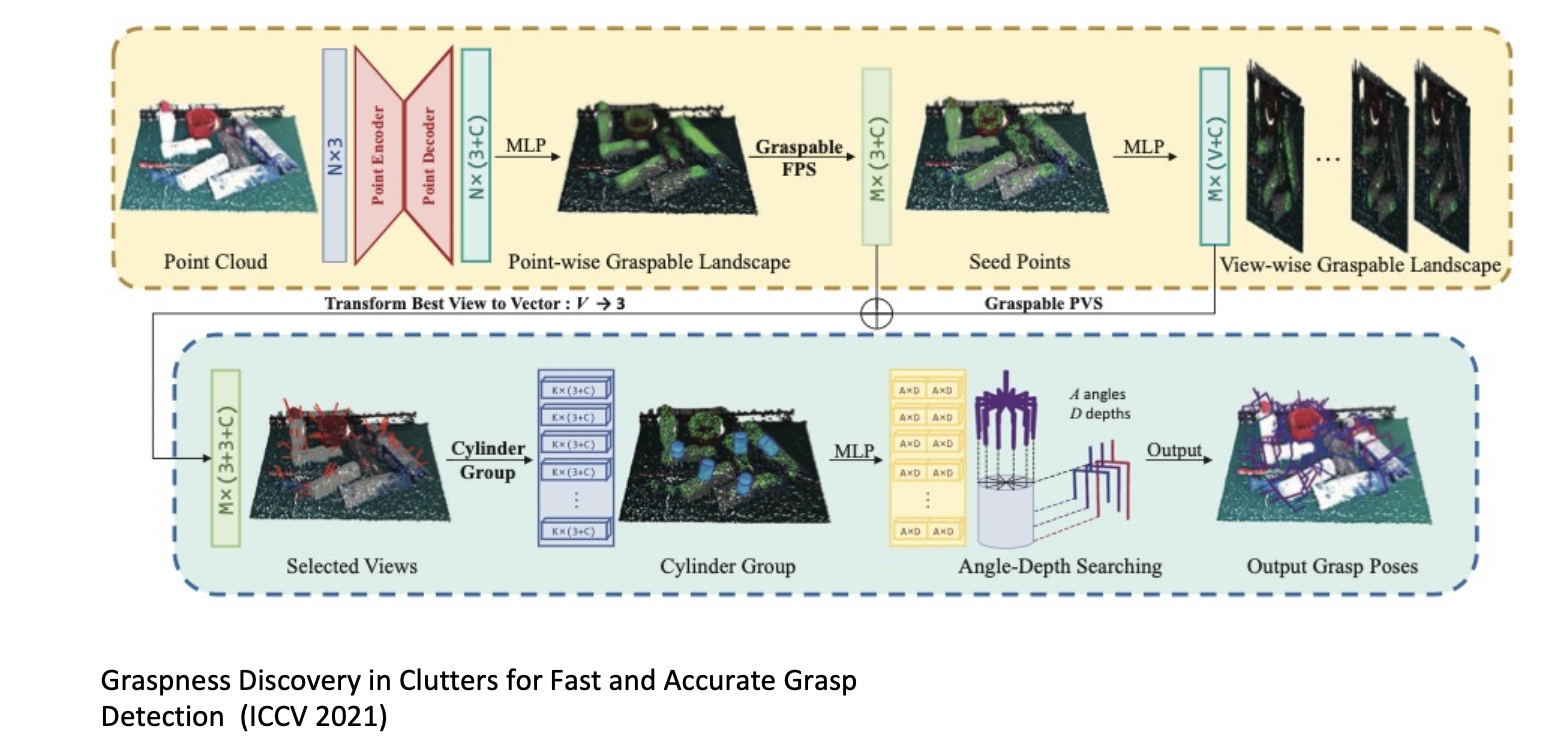

GS-Net 架构示意

第一部分：上层核心（Seed & View Discovery）

目标：从海量点云中识别“哪里值得抓”和“从哪个方向抓更好”。

  1. Point Encoder-Decoder（点云编解码器） 输入原始点云（\(N \times 3\)），通过类似 U-Net/PointNet++ 的结构提取点级特征，输出每个点的坐标与语义特征（可记为 \(N \times (3+C)\)）。
  2. Point-wise Graspable Landscape（逐点可抓取景观图） 通过 MLP 为每个点预测 Graspness Score（可抓取性分数），优先突出高价值抓取区域，减少在空旷或难抓区域的无效计算。
  3. Graspable FPS（可抓取性引导的最远点采样） 不是随机采样，也不是纯几何 FPS，而是在高 Graspness 区域优先采样，选出 \(M\) 个最有潜力的种子点（Seed Points）。
  4. View-wise Graspable Landscape（视野维度可抓取性） 对每个种子点在球面候选方向中选择得分最高的逼近方向（Best View），用于后续位姿搜索。

第二部分：下层核心（Refinement & Searching）

目标：在给定种子点和逼近方向后，确定最终 6-DoF 抓取位姿。

  1. Selected Views（选定视野） 组合 \(M\) 个种子点与对应最佳逼近方向。
  2. Cylinder Group（圆柱体分组） 沿逼近方向、以种子点为中心构建圆柱邻域，仅提取与夹爪闭合空间强相关的局部特征，降低背景干扰。
  3. Angle-Depth Searching（角度与深度搜索） 在固定逼近方向下，联合搜索：
  4. Angle：夹爪绕逼近轴旋转角
  5. Depth：夹爪沿逼近方向的进入深度

网络可输出一个 \(A \times D\)（或离散网格扩展形式）的评分矩阵，再选择最优组合。 4. Output Grasp Poses（输出抓取位姿） 最终输出完整 6-DoF 抓取参数：位置 \((x,y,z)\)、逼近方向（View）、旋转角（Angle）、深度（Depth）。

GS-Net 要点总结

  1. 主动搜索：先定位“好抓区域”再做精细求解，显著减少盲搜成本。
  2. 背景过滤：Graspable FPS 在采样阶段就压制无关点云。
  3. 几何对齐特征提取：Cylinder Group 与夹爪作用空间一致，更贴近真实抓取物理约束。
  4. 效率与精度兼顾：在 clutter 场景中通常能比传统采样策略更快且更稳。

补充结论：

  • 该方法核心依赖几何点云，理论上对颜色变化不敏感（前提是 3D 几何重建质量足够）。
  • 小数据集下仍可泛化，关键原因在于点云几何表示对任务本质信息更直接。

Eye-in-Hand Calibration Workflow

在机器人视觉抓取系统中，Eye-in-Hand（手眼同体） 标定指相机安装在机器人末端执行器上。目标是估计相机坐标系到末端坐标系的外参变换 \(^{end}T_{cam}\)。

1. 准备阶段（Preparation）

  • 确保相机刚性固定在末端执行器。
  • 准备高精度标定板（棋盘格、ChAruco 或圆点阵列）。
  • 将标定板固定在工作空间中，采集期间不能移动。
  • 先完成相机内参标定（焦距、主点、畸变参数）。

2. 数据采集（Data Collection）

控制机器人到多个姿态（建议 \(N \ge 10\)），每个姿态记录两类数据：

  1. 机器人末端位姿 \(^{base}T_{end}\)。
  2. 标定板图像（用于后续解算标定板位姿）。

关键技巧：采样时应包含足够大的旋转变化。若几乎只有平移，旋转分量会退化，影响求解稳定性。

3. 图像处理与位姿估计（Feature Extraction）

对每张图像：

  • 提取棋盘格角点或 ArUco/ChAruco 特征。
  • 使用 PnP 估计标定板在相机坐标系中的位姿 \(^{cam}T_{target}\)。

于是得到 \(N\) 组配对：

  • \(A_i = \, ^{base}T_{end,i}\)
  • \(B_i = \, ^{cam}T_{target,i}\)

4. 数学求解（Solving \(AX=XB\)）

手眼标定可归结为经典方程：

\[ AX = XB \]

其中 \(X = \, ^{end}T_{cam}\) 为待求矩阵。常见流程：

  1. 选取采样对 \((i,j)\)。
  2. 计算末端相对运动：
\[ A = (^{base}T_{end,i})^{-1} \cdot \, ^{base}T_{end,j} \]
  1. 计算视觉相对运动：
\[ B = \, ^{cam,i}T_{target} \cdot (^{cam,j}T_{target})^{-1} \]
  1. 用 Tsai-Lenz、Park 或非线性优化法求解 \(X\)。

5. 验证与评估（Validation）

  • 重投影/一致性验证：将目标点经估计变换映射到基座坐标系，检查不同姿态下是否一致。
  • 触碰测试：图像选点 -> 坐标转换 -> 机械臂执行触碰，检验末端是否准确到达。

6. 常见问题与排查

问题 常见原因 解决建议
标定误差大 姿态变化不足 增加 Roll/Pitch/Yaw 多样性
平移异常 单位不一致 统一 mm 与 m 单位体系
结果不稳定 相机内参不准 重新做高质量内参标定
无法收敛 标定板在采集中移动 固定标定板并重新采样

常用工具

  • OpenCV：cv2.calibrateHandEye()
  • ROS：easy_handeye
  • MATLAB：Robotics System Toolbox

与 GS-Net 的关系：

  • GS-Net 通常输出相机坐标系下的抓取位姿。
  • 通过 \(^{end}T_{cam}\)（及机器人运动链）转换到基座坐标系后，机械臂才能执行真实抓取。
