3D Vision

CMU-3dvision

这份笔记按课件主线整理 3D vision 的核心内容：从 相机成像模型 出发，过渡到 双视图几何（epipolar geometry）、本质矩阵 / 基础矩阵、两视图重建与三角化，再到 立体校正（rectification）、视差与深度估计。目标不是只记结论，而是把“二维像素如何对应三维世界”的整条逻辑串起来。

1 相机矩阵：从 3D 点到 2D 点¶

1.1 相机本质上是一个投影映射¶

课件开头反复强调一个最核心的事实：

相机是从三维世界到二维图像的映射。

若用齐次坐标表示，一个世界点记作

\[ X = [X, Y, Z, 1]^\top \in \mathbb{P}^3, \]

它在图像中的投影记作

\[ x = [u, v, 1]^\top \in \mathbb{P}^2. \]

二者的关系可统一写成

\[ x \sim PX, \]

其中 \(P \in \mathbb{R}^{3\times 4}\) 称为 camera matrix（相机矩阵）。

这条式子非常重要，因为整门 3D vision 课程几乎都在围绕它展开：

已知 \(P\) 和 \(X\)，求投影点 \(x\)
已知多个视图中的 \(x\)，反推 3D 点 \(X\)
已知点对应关系，反推相机之间的相对位姿

1.2 小孔成像模型¶

最基本的成像模型是 pinhole camera（小孔相机）。它假设所有光线都通过同一个相机中心，并与成像平面相交。

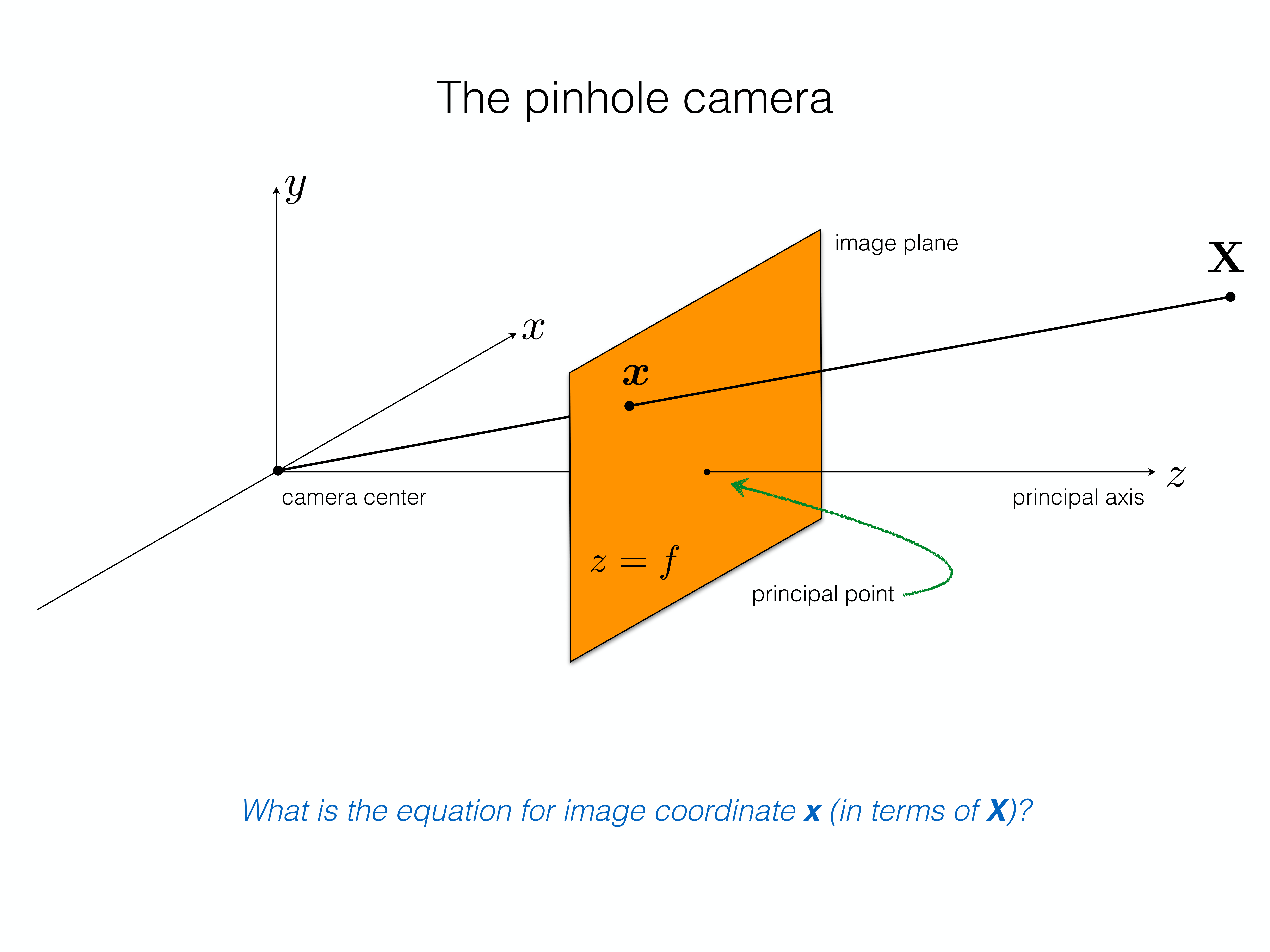

小孔相机模型

若相机坐标系中一点为 \((X, Y, Z)\)，焦距为 \(f\)，则由相似三角形可得：

\[ u = \frac{fX}{Z}, \qquad v = \frac{fY}{Z}. \]

写成齐次形式就是

\[ \begin{bmatrix} u\\ v\\ 1 \end{bmatrix} \sim \begin{bmatrix} f & 0 & 0 & 0\\ 0 & f & 0 & 0\\ 0 & 0 & 1 & 0 \end{bmatrix} \begin{bmatrix} X\\ Y\\ Z\\ 1 \end{bmatrix}. \]

这说明：

透视投影会导致远处物体看起来更小
深度 \(Z\) 通过除法进入成像过程，因此投影是非线性的
但在齐次坐标里，它可以被线性矩阵乘法统一表示

1.3 内参矩阵与外参矩阵¶

真实相机通常既包含成像几何，也包含坐标系变换，因此标准相机矩阵常写成

\[ P = K [R \mid t]. \]

其中：

\(K\) 是 intrinsic matrix（内参矩阵）
\(R, t\) 是 extrinsic parameters（外参）

内参矩阵常写为

\[ K = \begin{bmatrix} f_x & s & c_x\\ 0 & f_y & c_y\\ 0 & 0 & 1 \end{bmatrix}, \]

这里：

\(f_x, f_y\) 是沿两个图像轴的有效焦距
\((c_x, c_y)\) 是 principal point（主点）
\(s\) 是 skew（通常可近似为 0）

外参 \([R \mid t]\) 描述的是：

世界坐标系到相机坐标系的旋转 \(R\)
世界原点在相机坐标系中的平移 \(t\)

因此完整流程可以理解为：

先把世界点 \(X_w\) 变换到相机坐标系 \(X_c = RX_w + t\)
再通过内参矩阵与透视投影映射到图像平面

1.4 为什么要用齐次坐标¶

在非齐次坐标里，投影有除法，看起来不方便；在齐次坐标中，平移、透视投影和一般射影变换都可以统一成矩阵乘法。这使得：

多个几何变换可以方便连乘
推导 epipolar geometry、homography、triangulation 时都更规整
算法上容易写成 DLT / SVD 一类线性代数问题

2 双视图几何：为什么匹配点不必在整张图里乱搜¶

2.1 Epipolar Geometry 的基本对象¶

当同一个 3D 点 \(X\) 被左右两个相机拍到时，就会在两张图上形成一对对应点 \(x, x'\)。这两个点并不是完全独立的，它们受一个共同的几何平面约束：

左相机中心 \(o\)
右相机中心 \(o'\)
空间点 \(X\)

这三者张成一个 epipolar plane（极平面）。极平面与左右图像平面的交线，分别叫做：

左图的 epipolar line
右图的 epipolar line

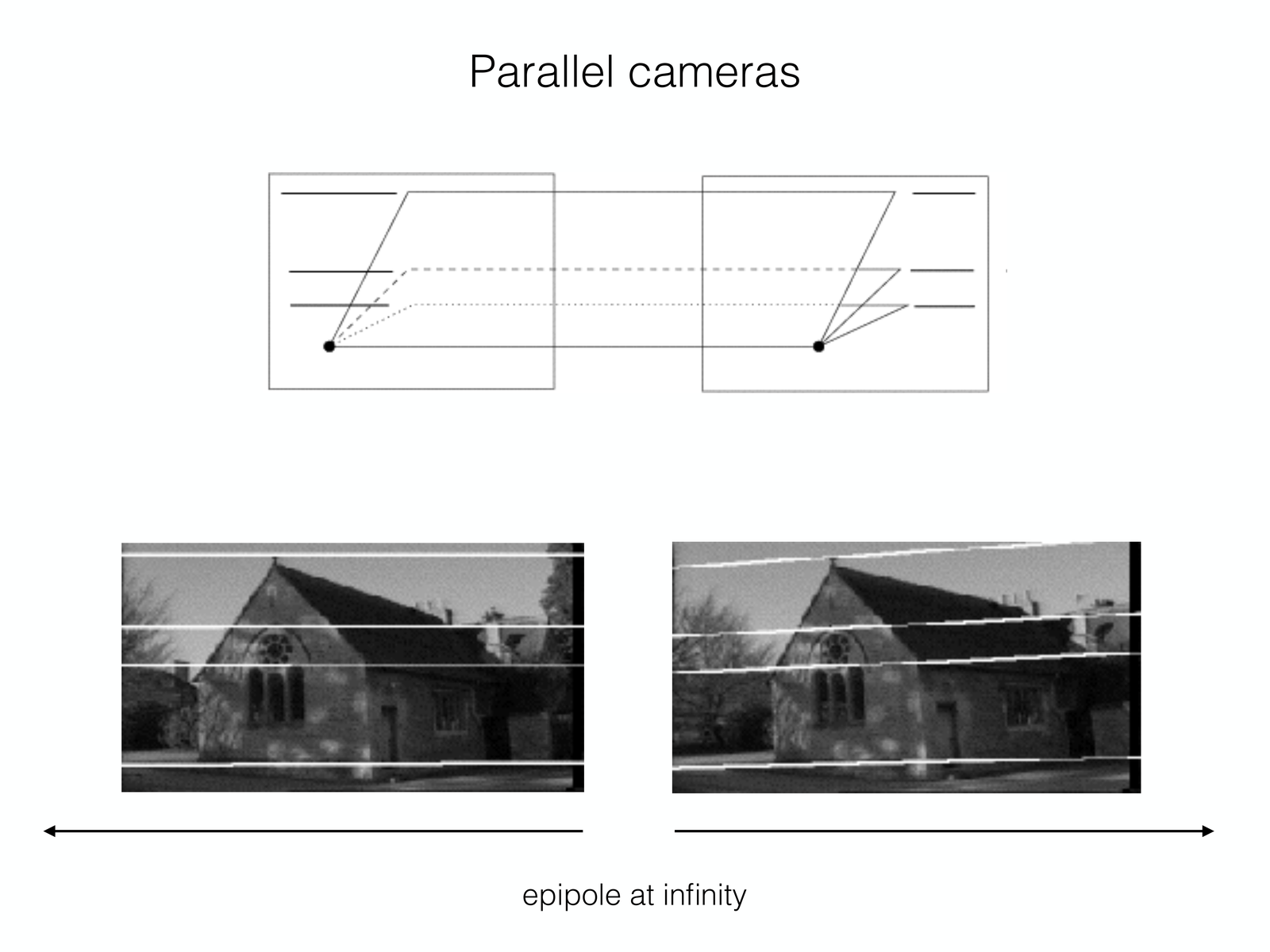

Epipolar geometry 直观图

同时，另一相机中心在当前图像平面上的投影称为 epipole（极点）。

因此双视图几何里的几个关键词分别表示：

epipole：另一相机中心的投影
epipolar line：极平面与图像平面的交线
epipolar plane：由两个相机中心和一个 3D 点张成的平面

2.2 Epipolar Constraint¶

最重要的实际意义是：

一个点在第一张图中的对应点，在第二张图中一定落在一条极线上，而不是整张图的任意位置。

这就把匹配搜索从二维区域降成了一维搜索，大幅减少了 stereo matching 的难度。

课件还展示了不同相机运动时极线的形态：

汇聚相机：极线向极点汇聚
平行双目：极线常近似水平
前向运动：极线从 FOE（focus of expansion）向外辐射

这类直觉图对后面 rectification 和 stereo 很关键。

3 本质矩阵与基础矩阵¶

3.1 本质矩阵的定义¶

对于 已标定相机（calibrated cameras），双视图几何可以由一个 \(3\times 3\) 矩阵编码，这就是 Essential Matrix：

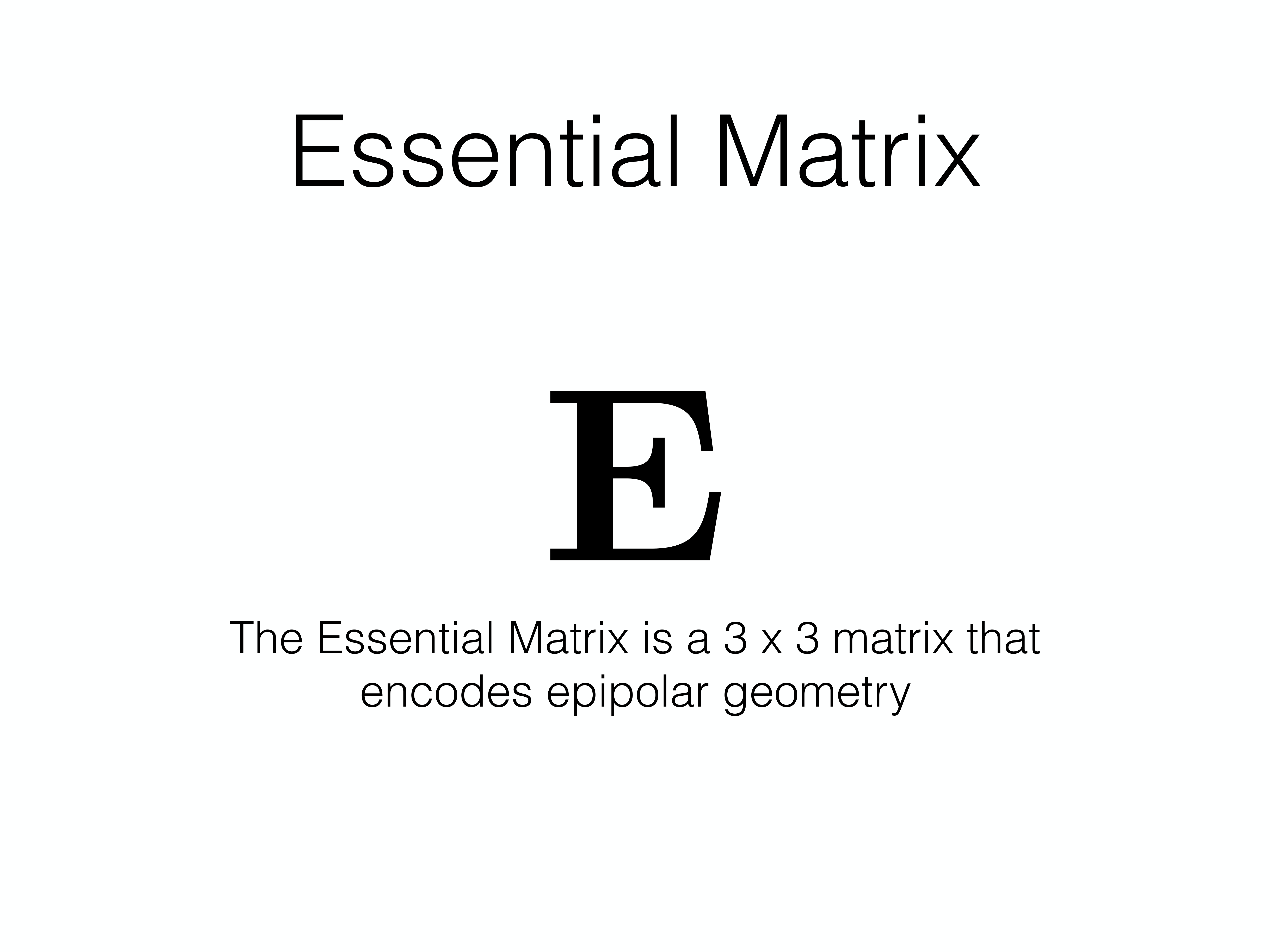

Essential Matrix

它满足：

\[ x'^\top E x = 0, \]

其中 \(x, x'\) 都是 归一化相机坐标 下的齐次点。

本质矩阵的几何含义是：

给定左图中的点 \(x\)
通过 \(l' = Ex\) 可得到右图中的对应极线

因此：

\[ l' = Ex, \qquad l = E^\top x' \]

3.2 本质矩阵来自哪里¶

若两个相机之间的相对位姿为 \((R, t)\)，则本质矩阵可写成

\[ E = [t]_\times R, \]

其中

\[ [t]_\times = \begin{bmatrix} 0 & -t_z & t_y\\ t_z & 0 & -t_x\\ -t_y & t_x & 0 \end{bmatrix} \]

是由平移向量构造出的反对称矩阵，对应叉乘运算。

这条式子说明：

\(E\) 编码的是 相对旋转和平移方向
它不包含真实绝对尺度
所以只靠两张图通常只能恢复“到尺度为止（up to scale）”的几何关系

3.3 Homography 与 Essential Matrix 的区别¶

课件专门拿这两个 \(3\times 3\) 矩阵做比较，这是常见易混点：

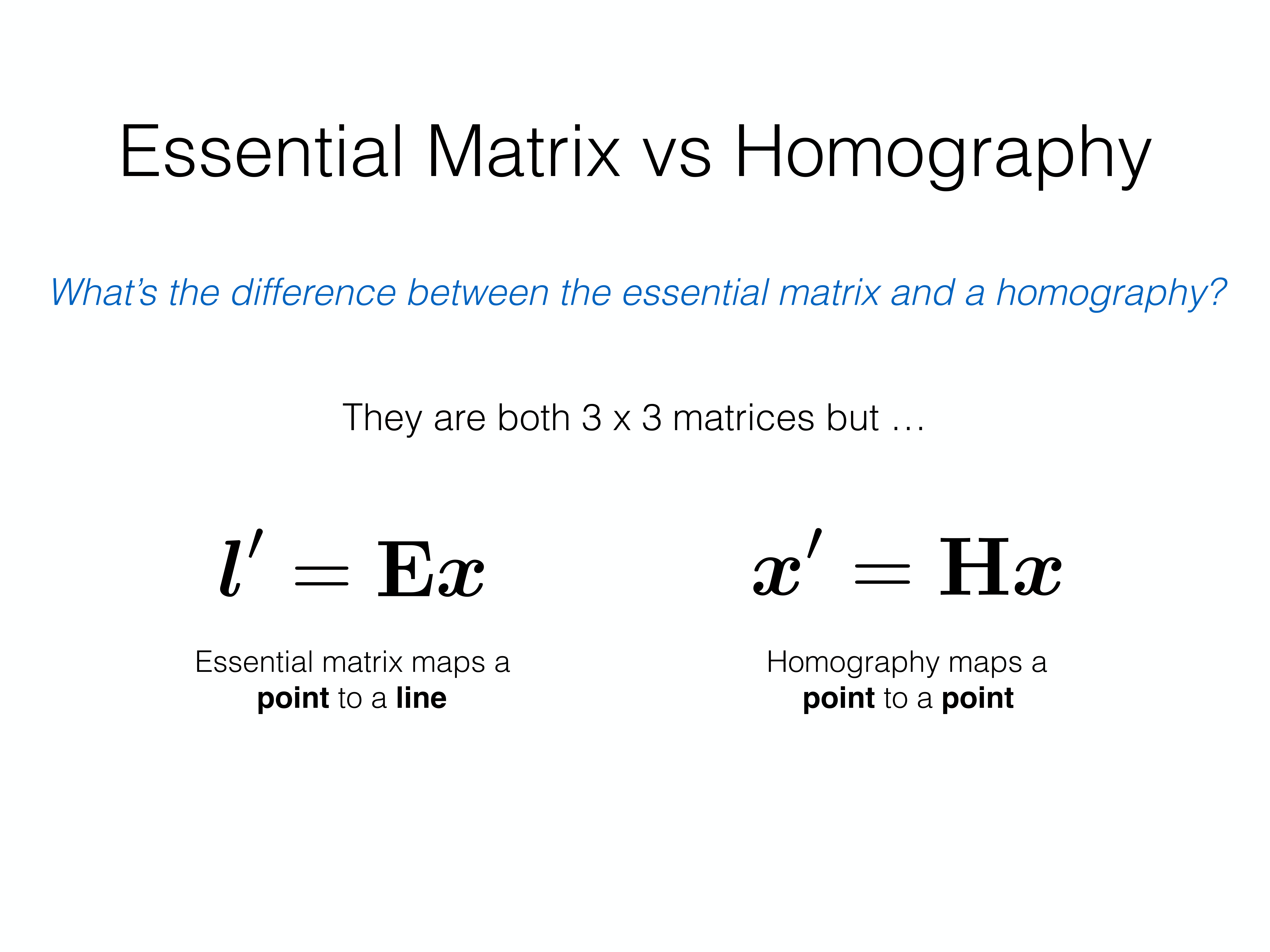

Essential vs Homography

Homography：把点映到点，满足 \(x' \sim Hx\)
Essential Matrix：把点映到线，满足 \(l' = Ex\)

进一步说：

Homography 常对应 同一平面 上的点，或纯旋转等特殊情形
Essential / Fundamental 矩阵对应 一般双视图极几何

所以不能把它们混用。

3.4 基础矩阵¶

当相机 未标定（uncalibrated） 时，图像点不是归一化相机坐标，而是像素坐标。这时对应的矩阵叫 Fundamental Matrix：

\[ x'^\top F x = 0. \]

它与本质矩阵的关系是

\[ E = K'^\top F K. \]

因此：

\(E\) 工作在归一化相机平面
\(F\) 工作在像素坐标平面

若内参已知，就可以在二者之间转换。

4 从点对应到相机运动：两视图重建¶

4.1 两视图重建的任务分解¶

课件把几类 3D vision 问题分得很清楚：

Pose Estimation：已知 3D 点与 2D 点对应，求相机位姿
Triangulation：已知相机矩阵与 2D-2D 对应，求 3D 点
Reconstruction / SfM：2D-2D 对应已知，但相机和 3D 结构都未知，要一起估计

其中本讲重点是双视图 reconstruction。

4.2 典型的两视图重建流程¶

课件给出的标准 procedure 可以整理为：

从点对应估计 Fundamental Matrix \(F\)
若内参已知，则计算 \(E = K'^\top F K\)
从 \(E\) 分解得到相机相对位姿的候选解 \((R, t)\)
对每个匹配点做 triangulation 得到 3D 点
用 cheirality constraint 选择使点落在两个相机前方的正确解

这个流程就是最基础的 two-view structure from motion。

4.3 从 Essential Matrix 分解出 \(R, t\)¶

若 \(E = U \Sigma V^\top\)，则通过 SVD 可构造出两个候选旋转和两个候选平移方向，因此一共会得到四组可能解。

课件强调了两个筛选条件：

合法旋转应满足 \(\det(R)=1\)
正确解应使三角化后的点具有 positive depth

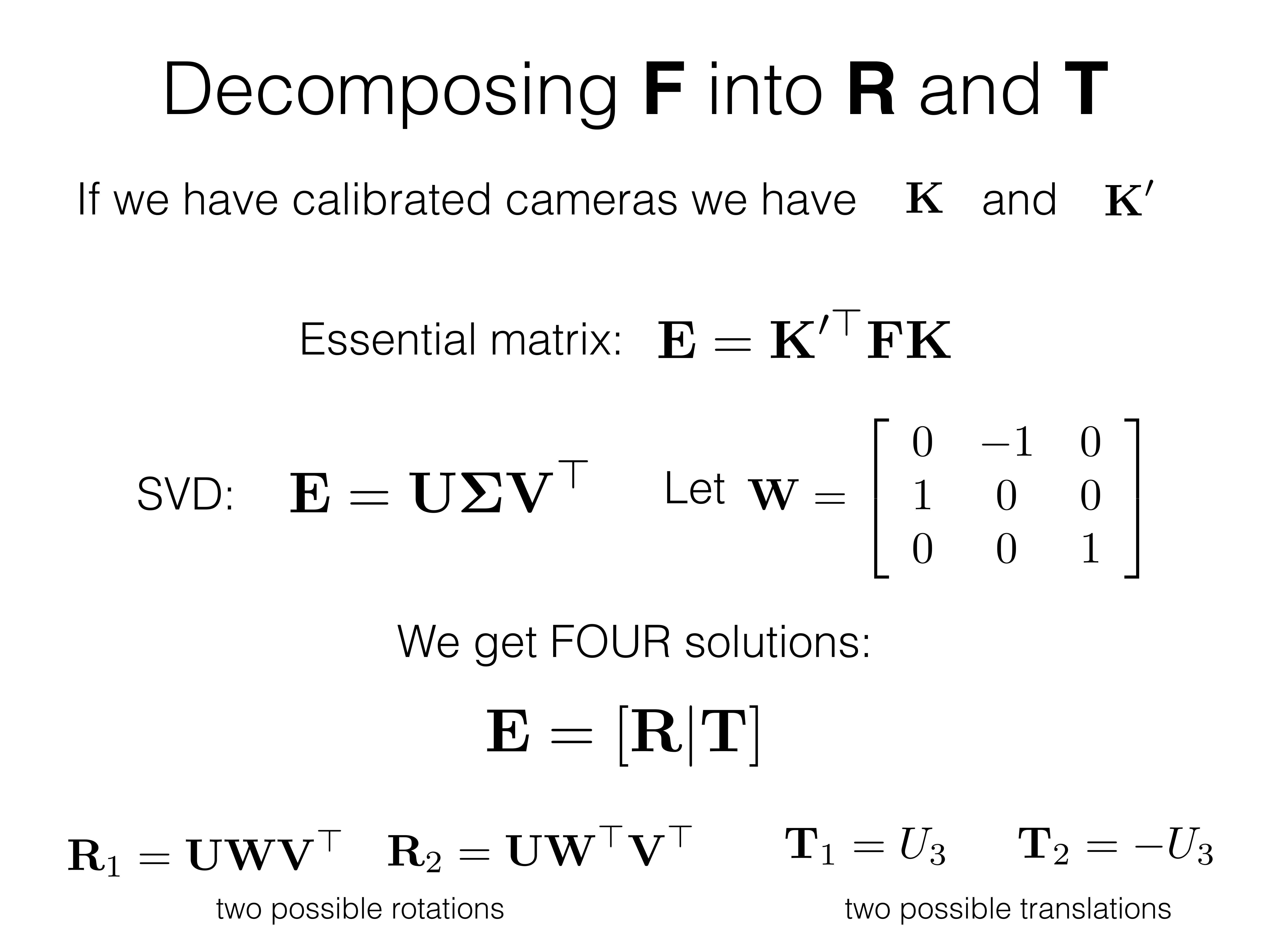

四个候选位姿与正深度约束

这就是常说的 cheirality check。

4.4 Projective Ambiguity¶

若相机未标定，则重建只能恢复到一个任意射影变换，也就是 projective ambiguity。

若相机已标定，则不确定性会缩小到 similarity ambiguity（相似变换：旋转、平移、尺度）。

因此：

uncalibrated reconstruction：只能恢复射影结构
calibrated reconstruction：可恢复到尺度不定的欧式结构

5 Triangulation：由两条视线恢复 3D 点¶

5.1 核心思想¶

Triangulation 的输入是：

两个相机矩阵 \(P, P'\)
同一个 3D 点在两幅图中的对应点 \(x, x'\)

目标是恢复 3D 点 \(X\)，满足

\[ x \sim PX, \qquad x' \sim P'X. \]

几何直觉上，这是在求两条反投影光线的交点；数值上常用 DLT 写成线性方程组，再通过 SVD 最小化代数误差。

5.2 为什么实际中“交点”往往不真的相交¶

由于匹配误差、像素量化误差和相机估计误差，两条反投影光线通常不会严格相交。因此 triangulation 实际求的是某种意义下“最一致”的 3D 点。

所以 triagulation 本质上是一个 带噪几何反演 问题，而不是纯粹画两条线找交点那么理想。

6 Stereo Vision：从视差到深度¶

6.1 视差与深度的关系¶

双目视觉中最关键的物理关系是：

越近的物体视差越大，越远的物体视差越小。

在平行双目、已校正的理想情形下：

\[ Z = \frac{bf}{d}, \]

其中：

\(b\) 是 baseline（双目基线）
\(f\) 是焦距
\(d\) 是 disparity（视差）

这条式子说明深度与视差成反比。

6.2 Stereo Rectification¶

在原始双目图像中，极线不一定水平，匹配仍不方便。Rectification 的目标是把两幅图重新 warp 到一个共同参考平面上，使对应极线尽量变成水平线。

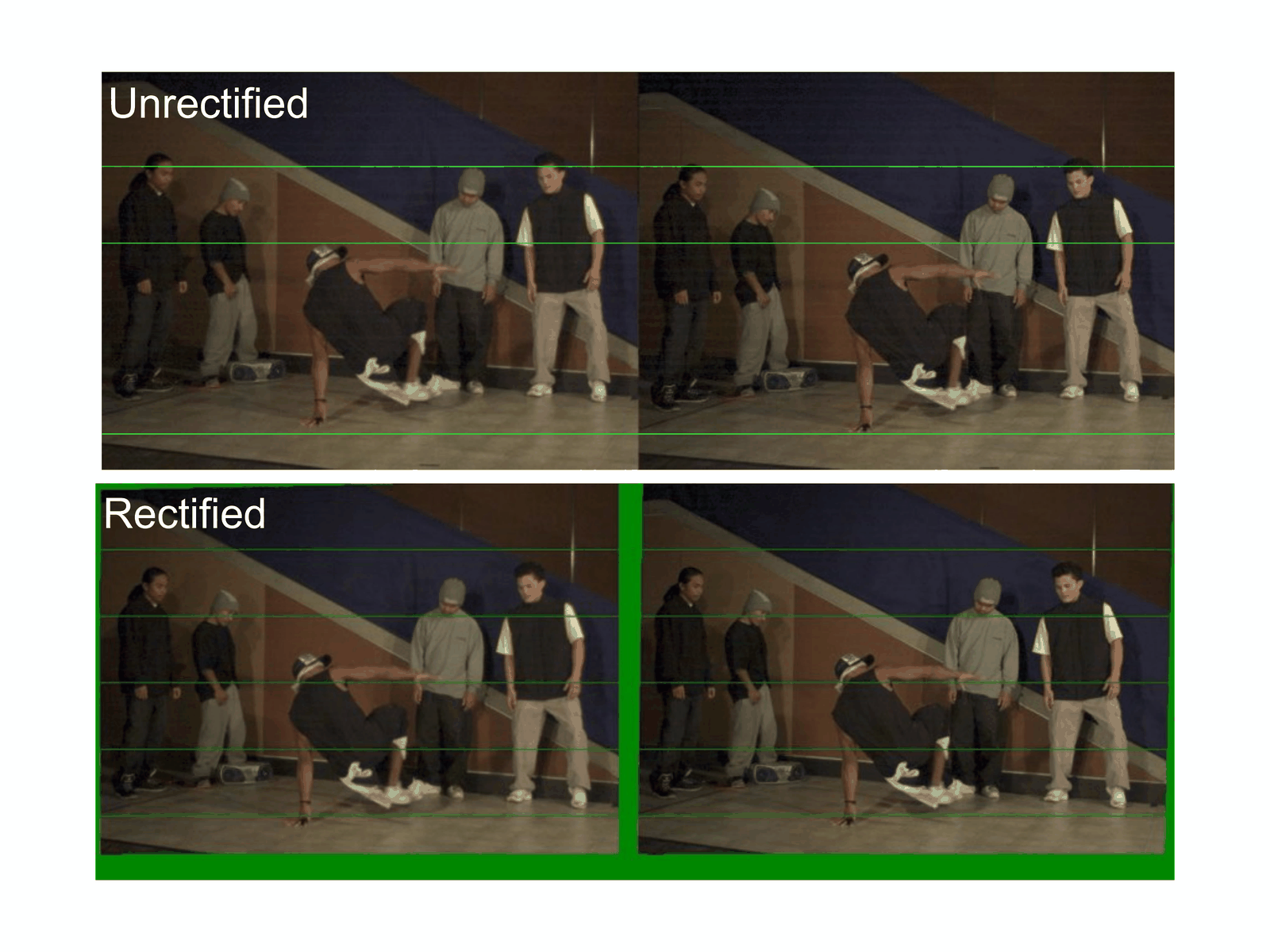

Rectification 前后对比

Rectification 的好处是显而易见的：

匹配从“在极线上搜索”进一步简化为“沿同一水平行搜索”
disparity 直接变成水平方向位移
后续深度估计更稳定、更高效

6.3 Rectification 的核心步骤¶

课件里给出了一个典型流程，大意可总结为：

估计 \(E\)
求 epipole
构造 rectifying rotation
分解相对位姿
对两幅图分别做几何 warp

实际中也常直接求一对 rectifying homographies。

7 Stereo Matching：从对应关系到 disparity map¶

7.1 最基础的 Block Matching¶

经过 rectification 后，最基本的做法是 block matching：

在左图选一个参考窗口
在右图同一条 scanline 上滑动搜索
比较相似度，找到最佳匹配位置
该水平位移就是 disparity

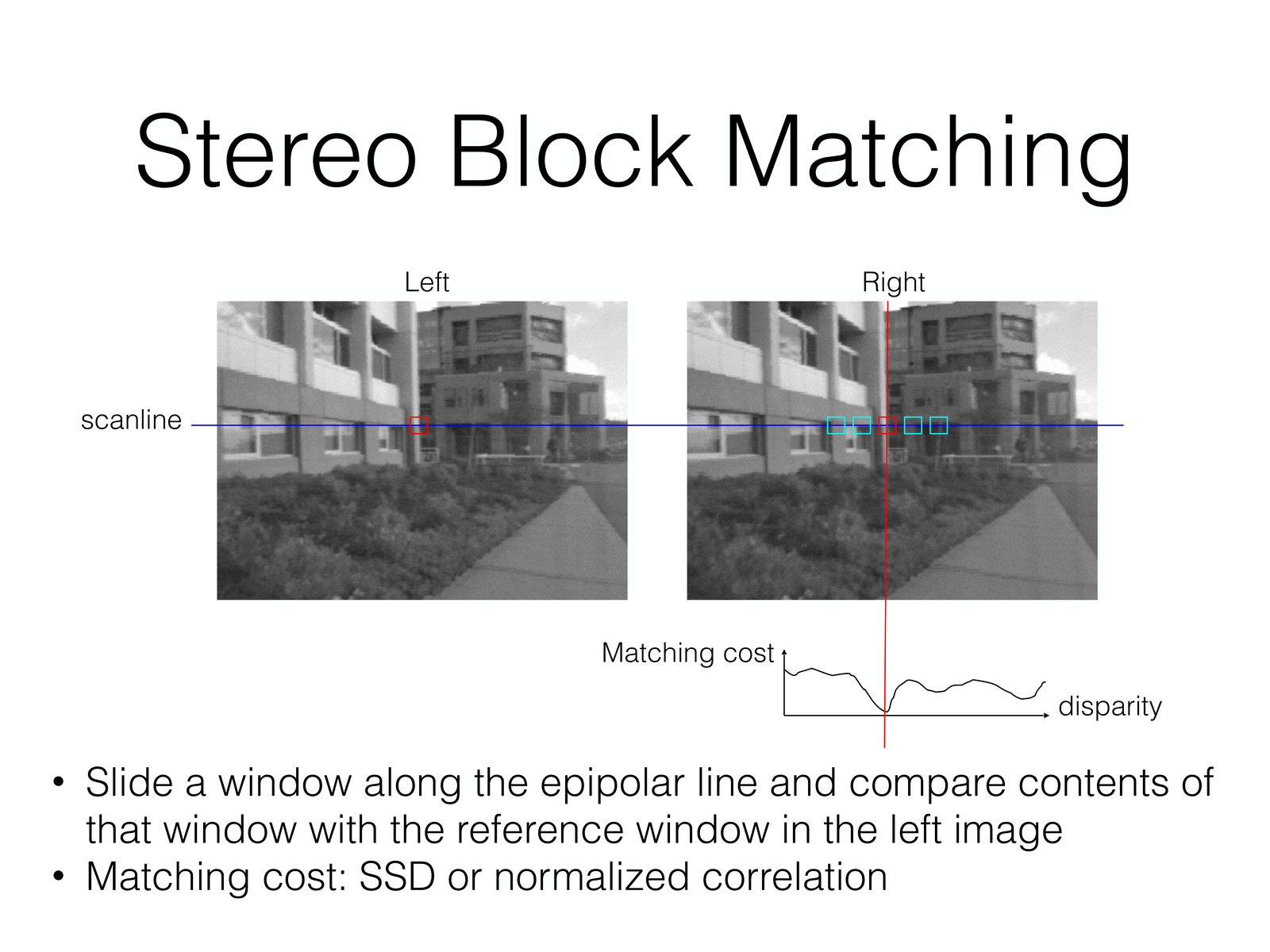

Stereo Block Matching

常用匹配代价包括：

SAD
SSD
NCC

其中：

SSD 对亮度差异较敏感
NCC 对线性光照变化更鲁棒

7.2 窗口大小的影响¶

窗口大小是一个典型 trade-off：

小窗口：细节更丰富，但更噪
大窗口：更平滑，但边界会变糊

因此固定窗口 block matching 往往在边界、细纹理和重复纹理区域表现不好。

7.3 Block Matching 为什么会失败¶

课件指出几类经典失败场景：

textureless regions：没有纹理，无法唯一匹配
repeated patterns：重复结构造成歧义
specularities：高光破坏亮度一致性
occlusions：一侧可见、另一侧不可见

这也是为什么仅靠局部窗口匹配通常不够。

8 Stereo Matching as Energy Minimization¶

8.1 从局部匹配到全局优化¶

更稳健的立体匹配思路，是把 disparity estimation 写成一个能量最小化问题：

\[ E(d) = E_{\text{data}}(d) + E_{\text{smooth}}(d). \]

课件把“好 correspondence”的标准总结成两条：

match quality：每个像素都应找到一个外观上匹配得好的点
smoothness：相邻像素的 disparity 通常应缓慢变化

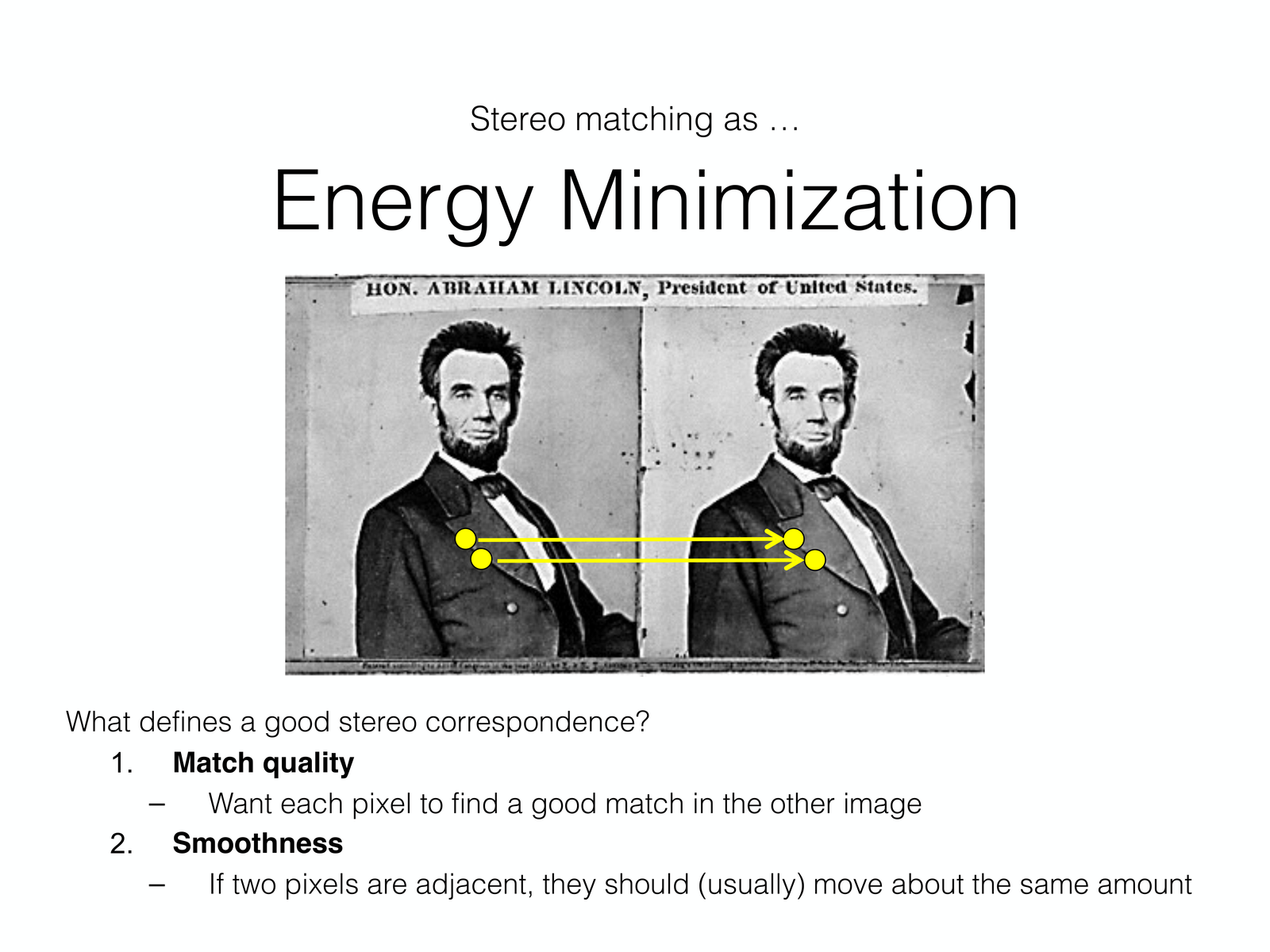

Stereo matching as energy minimization

其中：

数据项衡量左右窗口的匹配代价
平滑项鼓励相邻像素 disparity 不要跳变太剧烈

8.2 典型平滑先验¶

平滑项常基于：

4-connected 或 8-connected 邻域
L1 / Potts model 一类的惩罚

其含义是：除非有明显边界证据，否则相邻像素应属于相近深度层。

这与 PixelComputing.md 里 graph cut / MRF 的思想非常一致，只是这里优化的不是前景背景标签，而是 disparity label。

9 总结与易错点¶

9.1 一条主线¶

整份 3D vision 课件可以压缩成下面这条逻辑链：

Camera matrix：定义 3D 到 2D 的投影
Epipolar geometry：约束双视图中的对应关系
Essential / Fundamental matrix：把双视图几何写成代数形式
Triangulation / Reconstruction：从对应点恢复 3D 结构与相机运动
Stereo rectification / matching：把几何约束转成可计算的深度估计流程

9.2 高频易错点¶

把 \(P=K[R|t]\) 看成“先投影再变换”：正确顺序是先外参把世界点变到相机坐标，再由内参与透视投影成像。
混淆 homography 和 essential/fundamental matrix：前者点到点，后者点到线。
认为 \(E\) 和 \(F\) 只是符号不同：前者作用于归一化相机坐标，后者作用于像素坐标。
觉得两视图就能恢复绝对尺度：一般只能恢复到尺度不定。
认为 rectification 只是“让图看起来整齐”：它的真正作用是把匹配降为一维 scanline 搜索。
认为 stereo matching 只靠局部块相似度就够：实际还需要 smoothness 和全局优化思想。

10 考试重点¶

小孔相机模型 与 \(x \sim PX\)
相机矩阵分解：\(P = K[R|t]\)
epipolar geometry：epipole、epipolar line、epipolar constraint
Essential Matrix / Fundamental Matrix：定义、区别、关系
两视图重建流程：\(F \rightarrow E \rightarrow (R,t) \rightarrow X\)
Triangulation 的输入输出与正深度判据
Stereo rectification 的作用
disparity-depth 关系：\(Z = bf/d\)
stereo matching：data term + smoothness term
