这份笔记按课件主线整理 图像配准（image alignment）、Lucas-Kanade（LK）、KLT 特征跟踪 与 Mean-Shift Tracking。它们表面上分别属于“配准”“光流/跟踪”“目标跟踪”，但本质都在解决同一个问题：

如何在下一帧里找到当前目标最可能出现的位置。

1 从模板匹配到图像配准¶

1.1 三种思路：从全局搜索到局部优化¶

课件一开始对比了三种寻找目标位置的方法：

Template Matching：直接在整张图里暴力匹配模板，慢但直观
Pyramid Template Matching：通过图像金字塔加速搜索，但仍偏组合式
Model Refinement：若已有较好初值，只做局部细化，速度最快

这也预示了 Lucas-Kanade 的核心假设：

目标在相邻两帧间位移不大，因此可以从一个较好的初值出发做局部迭代优化。

1.2 Warp 的记号¶

课件先统一了一个很重要的记号：

\[ W(x; p) \]

表示由参数 \(p\) 控制的二维图像变换（warp）。

其中：

\(x = [x, y]^\top\) 是图像坐标
\(p = \{p_1, \dots, p_N\}\) 是变换参数

例如：

平移模型

\[ W(x; p) = \begin{bmatrix} x + p_1\\ y + p_2 \end{bmatrix} \]

仿射模型

\[ W(x; p) = \begin{bmatrix} p_1x + p_2y + p_3\\ p_4x + p_5y + p_6 \end{bmatrix} \]

这套记号非常关键，因为后面所有 alignment / LK / KLT 推导都在围绕它展开。

2 图像配准问题：最小化 SSD¶

2.1 基本定义¶

图像配准的目标是：给定模板图像 \(T(x)\) 和当前图像 \(I(x)\)，找到一组 warp 参数 \(p\)，使 warped image 尽可能接近模板。

标准目标函数写成：

\[ \min_p \sum_x \left[I(W(x; p)) - T(x)\right]^2. \]

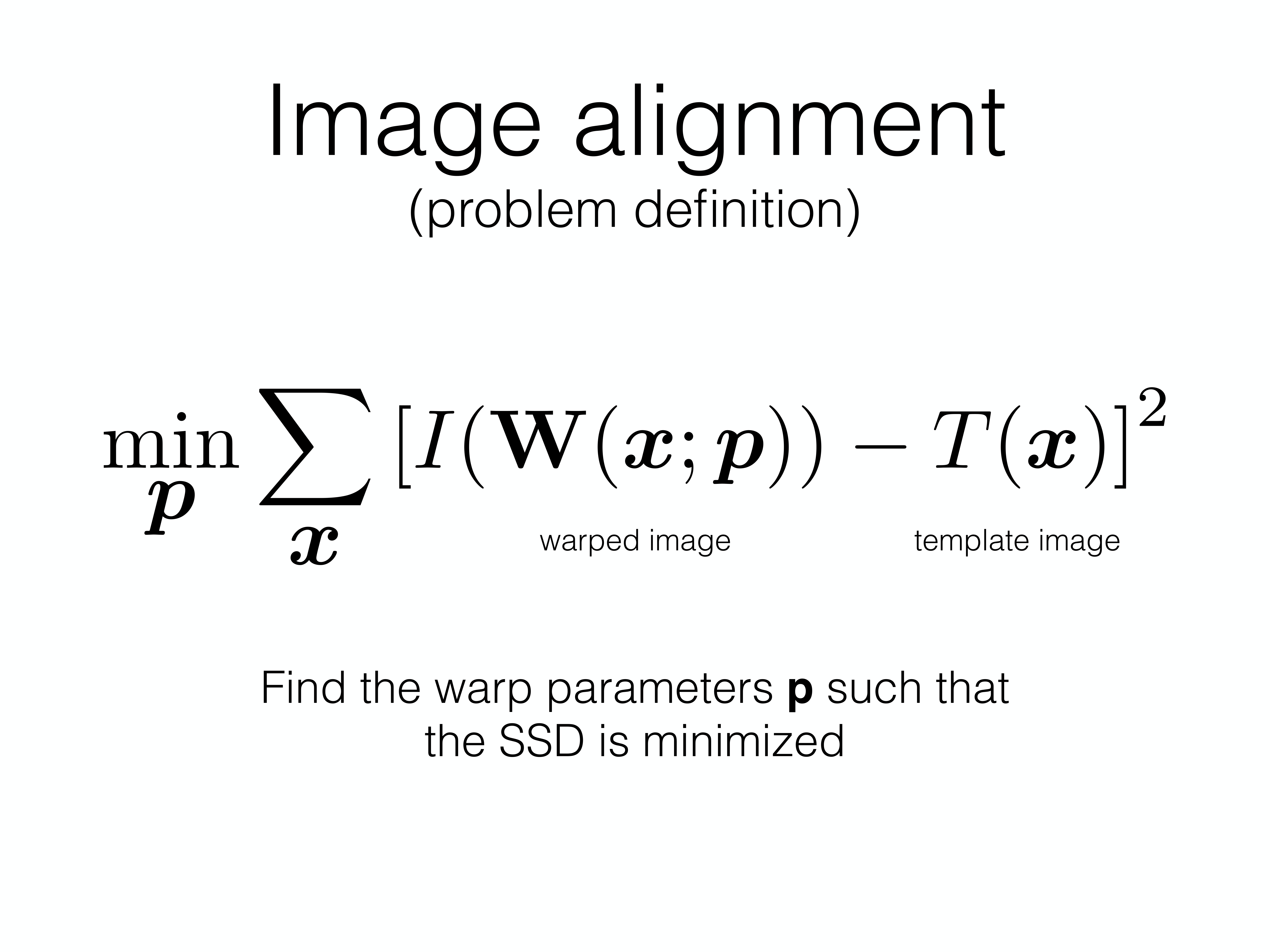

Image alignment 问题定义

这就是典型的 SSD（sum of squared differences） 对齐目标。

2.2 为什么这个优化不容易¶

困难在于：

\(I(\cdot)\) 是对图像的采样，本身不是简单解析函数
\(W(x; p)\) 又是参数化变换
两者组合后形成了一个关于参数 \(p\) 的非线性优化问题

所以直接全局求解很难。Lucas-Kanade 的策略是：

假设已有一个较好的初值
只在当前参数附近做一阶近似
通过不断的小步更新逼近局部最优

3 Lucas-Kanade：局部线性化 + 迭代更新¶

3.1 增量式更新思想¶

若当前参数估计为 \(p\)，我们不直接重解整个问题，而是求一个小增量 \(\Delta p\)：

\[ \min_{\Delta p} \sum_x \left[I(W(x; p+\Delta p)) - T(x)\right]^2. \]

然后对 \(I(W(x; p+\Delta p))\) 在 \(\Delta p = 0\) 附近做一阶 Taylor 展开：

\[ I(W(x; p+\Delta p)) \approx I(W(x; p)) + \nabla I \frac{\partial W}{\partial p}\Delta p. \]

于是目标函数被线性化，变成一个标准最小二乘问题。

3.2 梯度更新公式¶

整理后可得到 LK 的经典更新公式：

\[ \Delta p = H^{-1} \sum_x \left[ \nabla I \frac{\partial W}{\partial p} \right]^\top \left[T(x)-I(W(x; p))\right], \]

其中 Hessian 为

\[ H = \sum_x \left[ \nabla I \frac{\partial W}{\partial p} \right]^\top \left[ \nabla I \frac{\partial W}{\partial p} \right]. \]

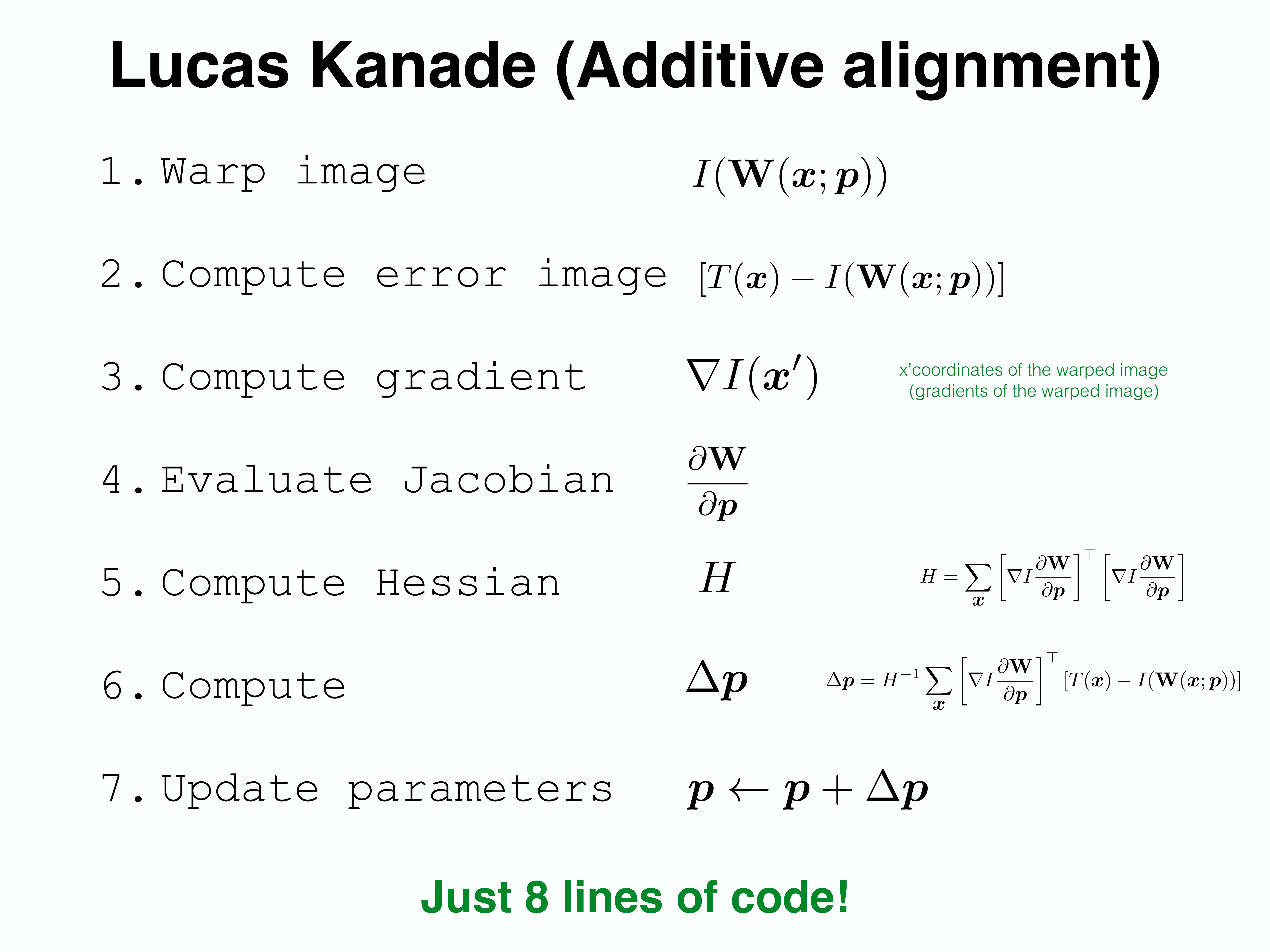

Lucas-Kanade Additive Alignment

然后用

\[ p \leftarrow p + \Delta p \]

不断迭代，直到收敛。

3.3 Lucas-Kanade 的本质¶

可以把 LK 理解成三个关键词：

局部：假设已有 good initialization
线性化：对 warp 后图像做一阶近似
迭代：每次只修正一个小位移/小变换

它比全局模板匹配快得多，但代价是只能保证局部最优。

4 KLT：什么样的特征才适合跟踪¶

4.1 跟踪稳定性与 Hessian 条件数¶

课件接着问了一个关键问题：

不是所有 patch 都适合跟踪，那么什么样的特征是“好特征”？

答案来自 LK 自身的 Hessian：

\[ H = \sum_x \begin{bmatrix} I_x^2 & I_x I_y\\ I_x I_y & I_y^2 \end{bmatrix}. \]

当我们只考虑平移模型时，上式正是图像结构张量（second moment matrix）。

若 \(H\) 奇异或病态，就意味着：

某些方向上的位移几乎无法区分
迭代会不稳定
甚至无法求逆

4.2 特征类型与特征值解释¶

结构张量的两个特征值 \(\lambda_1, \lambda_2\) 可以很好解释 patch 的可跟踪性：

flat region：\(\lambda_1 \approx 0, \lambda_2 \approx 0\)
edge：一个大、一个小
corner：两个都大，且量级接近

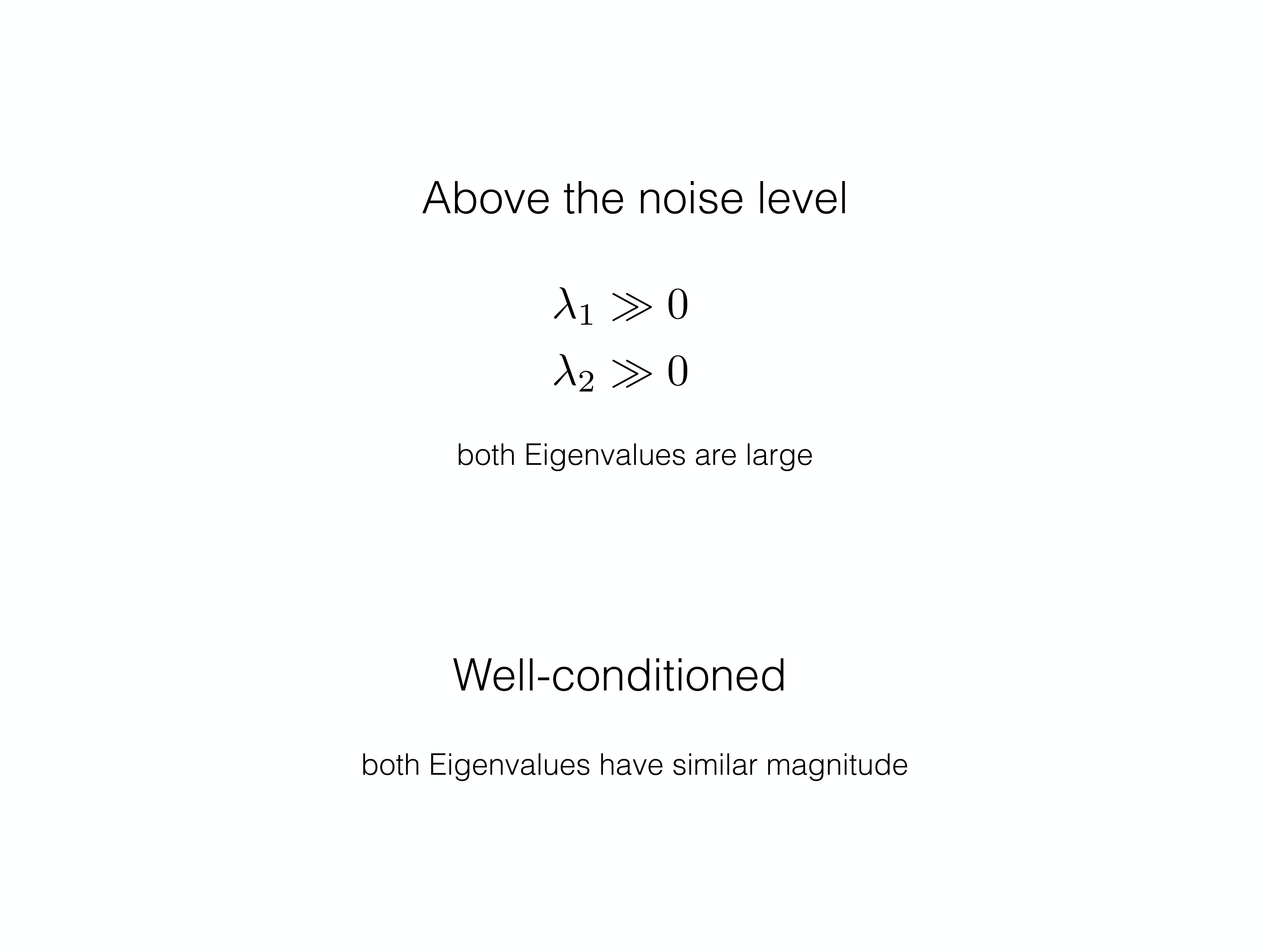

好特征的特征值条件

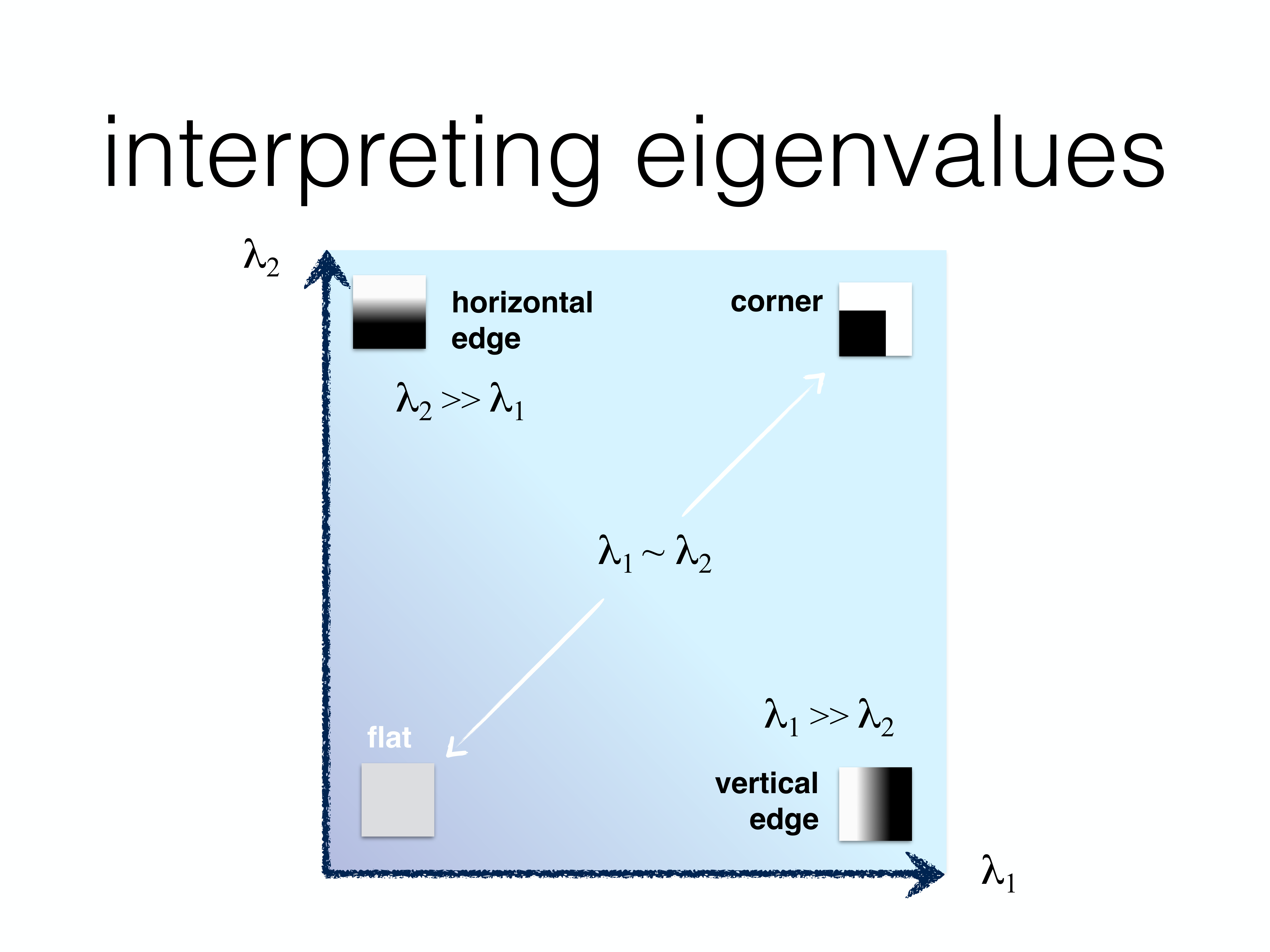

特征值与 patch 类型的关系

因此 KLT/Shi-Tomasi 的经典判据就是：

\[ \min(\lambda_1, \lambda_2) > \lambda. \]

这说明好的跟踪特征应当：

在两个方向上都有足够梯度变化
也就是“角点（corner）”而不是边缘或平坦区

4.3 KLT 的完整流程¶

课件把 KLT 算法总结得很清楚：

先找满足 \(\min(\lambda_1, \lambda_2)>\lambda\) 的角点
对每个角点，用 Lucas-Kanade 估计其到下一帧的位移
更新点位置并记录轨迹
可选地每隔若干帧补充新角点

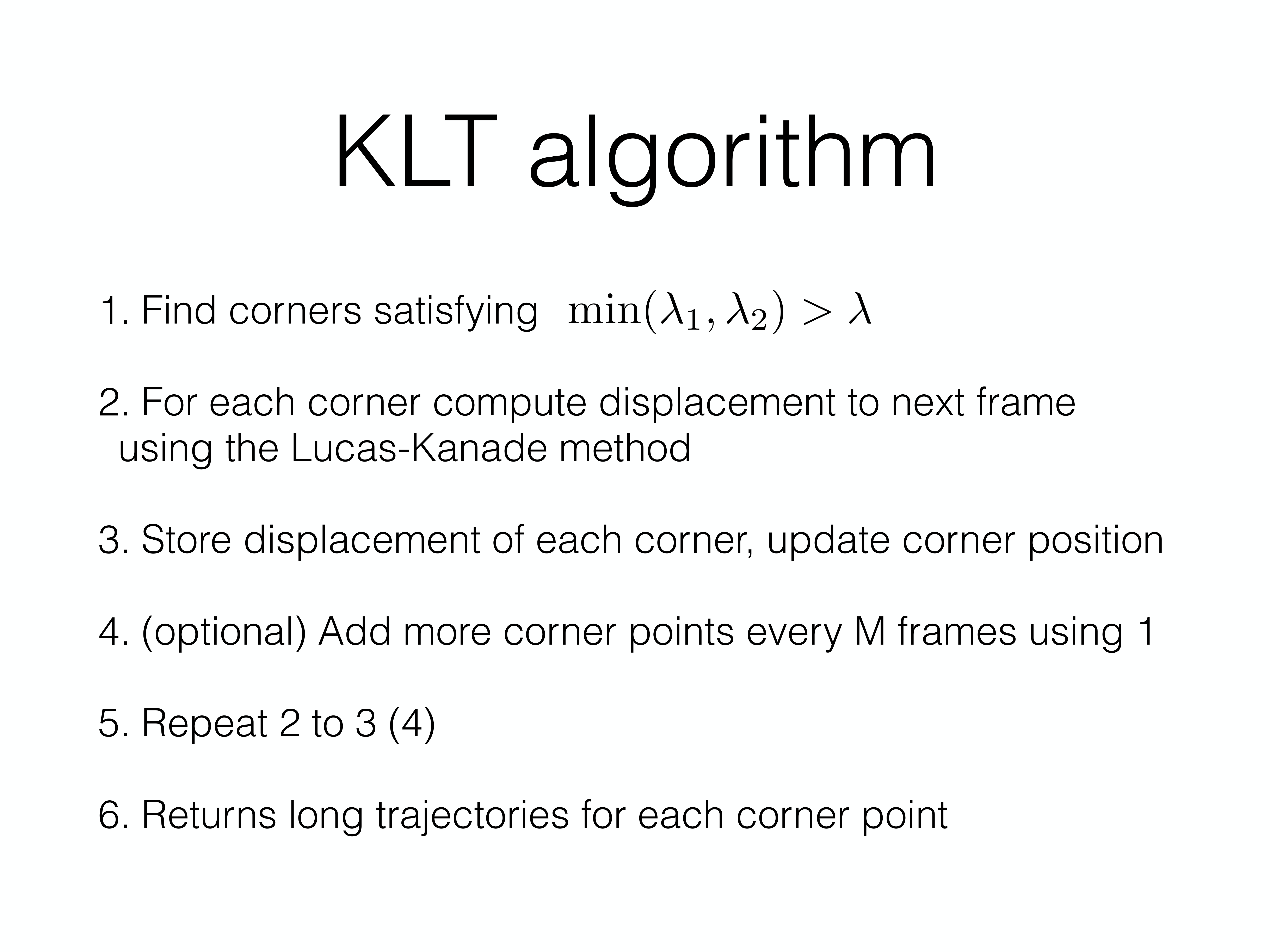

KLT algorithm

所以 KLT 本质上是：

Tomasi/Shi：负责“选什么点跟”
Lucas-Kanade：负责“这些点怎么跟”

5 Mean Shift：从密度峰值搜索到目标跟踪¶

5.1 先理解 Mean Shift 本身¶

Mean Shift 最初不是为 tracking 提出的，而是一个 mode seeking algorithm（找密度峰值）。给定样本点 \(\{x_s\}_{s=1}^S\) 和核函数 \(K(x, x_s)\)，定义局部加权均值：

\[ m(x) = \frac{\sum_s K(x, x_s)x_s}{\sum_s K(x, x_s)}. \]

然后 mean shift 向量定义为

\[ v(x) = m(x) - x. \]

算法每步做：

计算当前点的 mean shift 向量
按这个向量移动到新位置
反复迭代直到位移足够小

5.2 和 KDE 的关系¶

课件花了大量篇幅推导 mean shift 与核密度估计（KDE）的关系。结论非常重要：

Mean shift 向量和 KDE 的梯度方向一致，因此 mean shift 本质上是在做 带自适应步长的梯度上升。

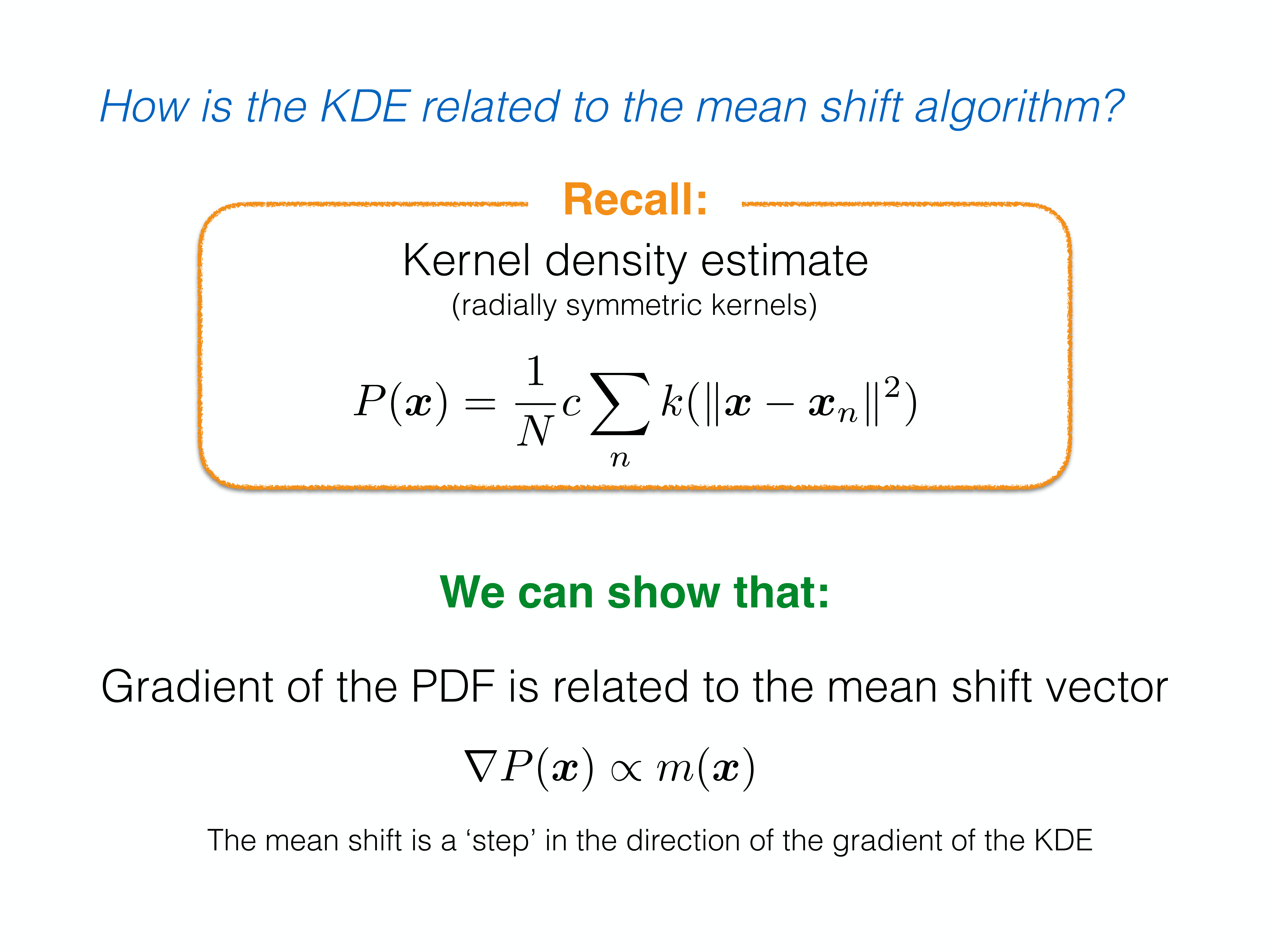

Mean shift 与 KDE 梯度的关系

因此它不是一个拍脑袋的“移动窗口算法”，而是一个有明确优化意义的密度模式搜索方法。

6 Mean-Shift Tracking：在下一帧里找最像目标的位置¶

6.1 Tracking 的建模思路¶

把 Mean Shift 用到 tracking 时，目标不再是“找样本密度峰值”本身，而是：

在下一帧的局部邻域里，找到一个候选区域，使它的特征分布最像当前目标。

通常的做法是：

用目标区域的颜色直方图、核加权直方图等作为目标描述子 \(q\)
对下一帧中候选位置 \(y\) 计算候选描述子 \(p(y)\)
最大化相似度 \(\rho[p(y), q]\)

6.2 为什么 Mean Shift 适合做 tracking¶

跟踪中的搜索空间通常是局部的，且相邻帧目标位置不会跳太远。因此：

候选位置可以从上一帧目标中心初始化
局部相似度通常形成一个峰值结构
Mean shift 可以不断把候选中心往相似度更高的位置推过去

6.3 跟踪流程¶

课件给出的 mean-shift object tracking 伪代码可总结为：

初始化位置 \(y_0\)
计算目标描述子 \(q\) 与当前候选描述子 \(p(y_0)\)
根据二者差异得到像素权重 \(w_n\)
用 mean shift 更新候选中心到 \(y_1\)
若 \(\|y_1-y_0\| < \varepsilon\) 则停止，否则继续迭代

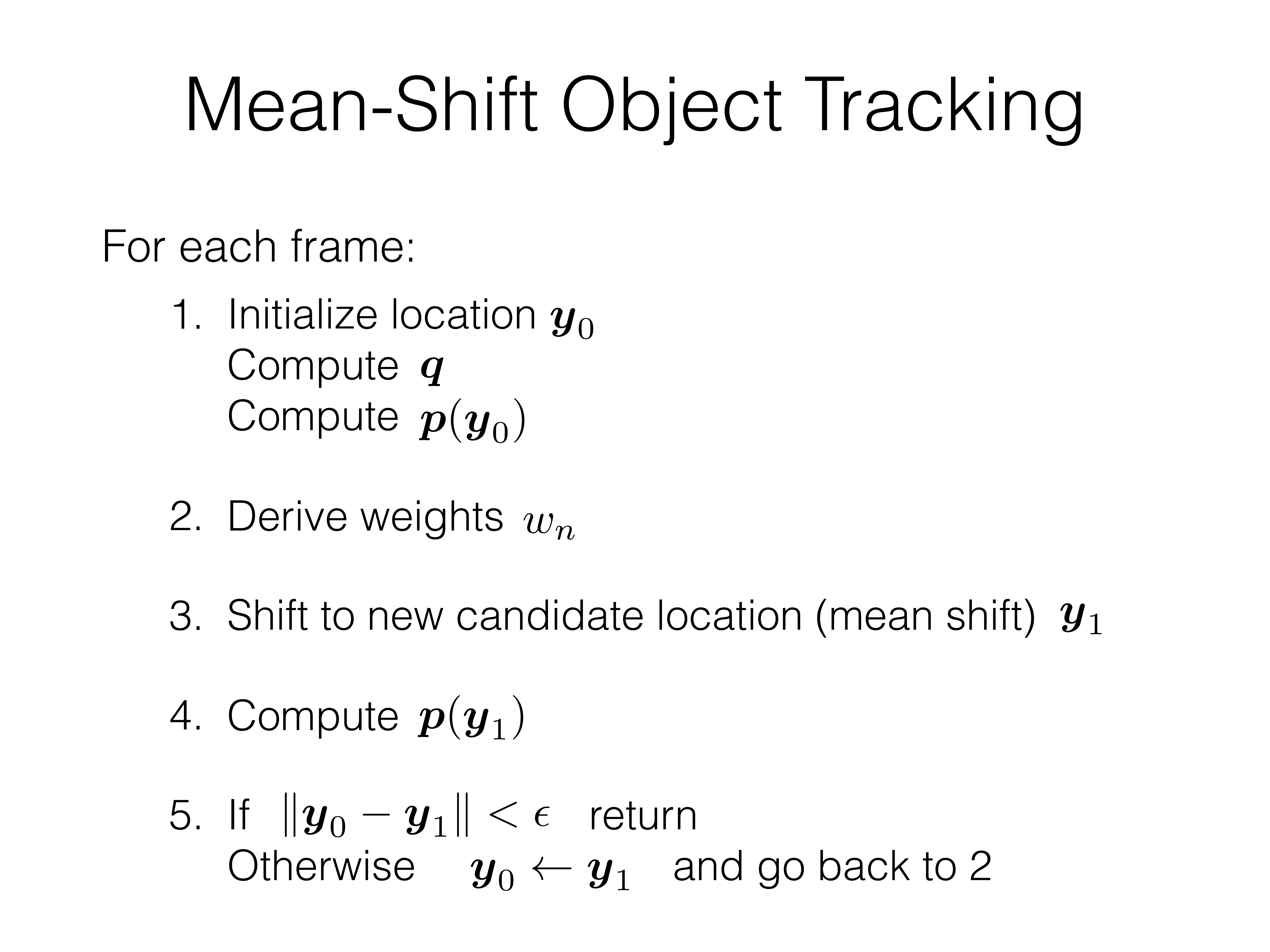

Mean-Shift Object Tracking

所以 Mean-Shift Tracking 的关键词是：

目标描述子
候选区域相似度
局部迭代搜索

6.4 非刚体目标跟踪¶

课件后面还强调了一个现实问题：真实目标往往是非刚体的，外观会变化。因此 tracking 不是简单“找到一模一样的 patch”，而是要找到 统计特征最相似 的候选区域。

这也是为什么 mean shift 更常配合：

颜色直方图
核加权描述子
局部邻域搜索

而不是直接拿像素逐点做刚性匹配。

7 Lucas-Kanade / KLT / Mean Shift 的关系¶

这三者很容易被分散地记忆，但其实关系很紧密：

Image alignment / Lucas-Kanade：给出一个通用的局部配准框架
KLT：在 LK 的基础上加上“好特征选择”，形成点跟踪器
Mean Shift Tracking：换一种目标函数，不再显式配准像素，而是在分布相似度上做局部模式搜索

也就是说：

LK / KLT 更像 几何/光度配准 路线
Mean Shift 更像 外观分布匹配 路线

8 总结与易错点¶

8.1 主线总结¶

这份 tracking 课件可以压成下面这条线：

Template matching：全局搜索，慢但直观
Image alignment：把跟踪写成 warp 参数优化
Lucas-Kanade：局部线性化 + 最小二乘更新
KLT：结合角点选择，实现稳定的 feature tracking
Mean Shift：从密度峰值搜索推广到对象跟踪

8.2 高频易错点¶

把 LK 当作全局最优算法：它本质上依赖 good initialization，只保证局部最优。
认为边缘点也适合跟踪：边缘只在一个方向上可辨识，另一方向位移不稳定。
忽略 Hessian 的条件数：KLT 选角点本质上就是为了让 Hessian 可逆且稳定。
把 Mean Shift 看成“简单求均值”：真正更新的是核加权均值减去当前中心，且它有 KDE 梯度上升解释。
认为 Mean-Shift Tracking 是在跟像素模板：更准确地说，它是在跟目标描述子的分布相似性。

9 考试重点¶

warp 记号 \(W(x; p)\) 的含义
image alignment 目标：\(\min_p \sum_x [I(W(x;p)) - T(x)]^2\)
Lucas-Kanade：Taylor 线性化、Hessian、参数更新
KLT：为什么好特征是角点
Shi-Tomasi 判据：\(\min(\lambda_1,\lambda_2) > \lambda\)
Mean shift：\(m(x)\)、\(v(x)=m(x)-x\)
Mean shift 与 KDE 梯度 的关系
Mean-Shift Object Tracking 的每帧迭代流程
