Pixel Computing

本讲内容围绕 pixel-level understanding / pixel labeling 展开：从无监督分割（聚类、图分割）到交互式抠图（GraphCut/GrabCut/Lazy Snapping），再到更细粒度的 图像 Matting，以及相关任务（co-segmentation、inpainting/completion）。

1 Pixel Computing 与 Pixel Labeling¶

Pixel Computing - I

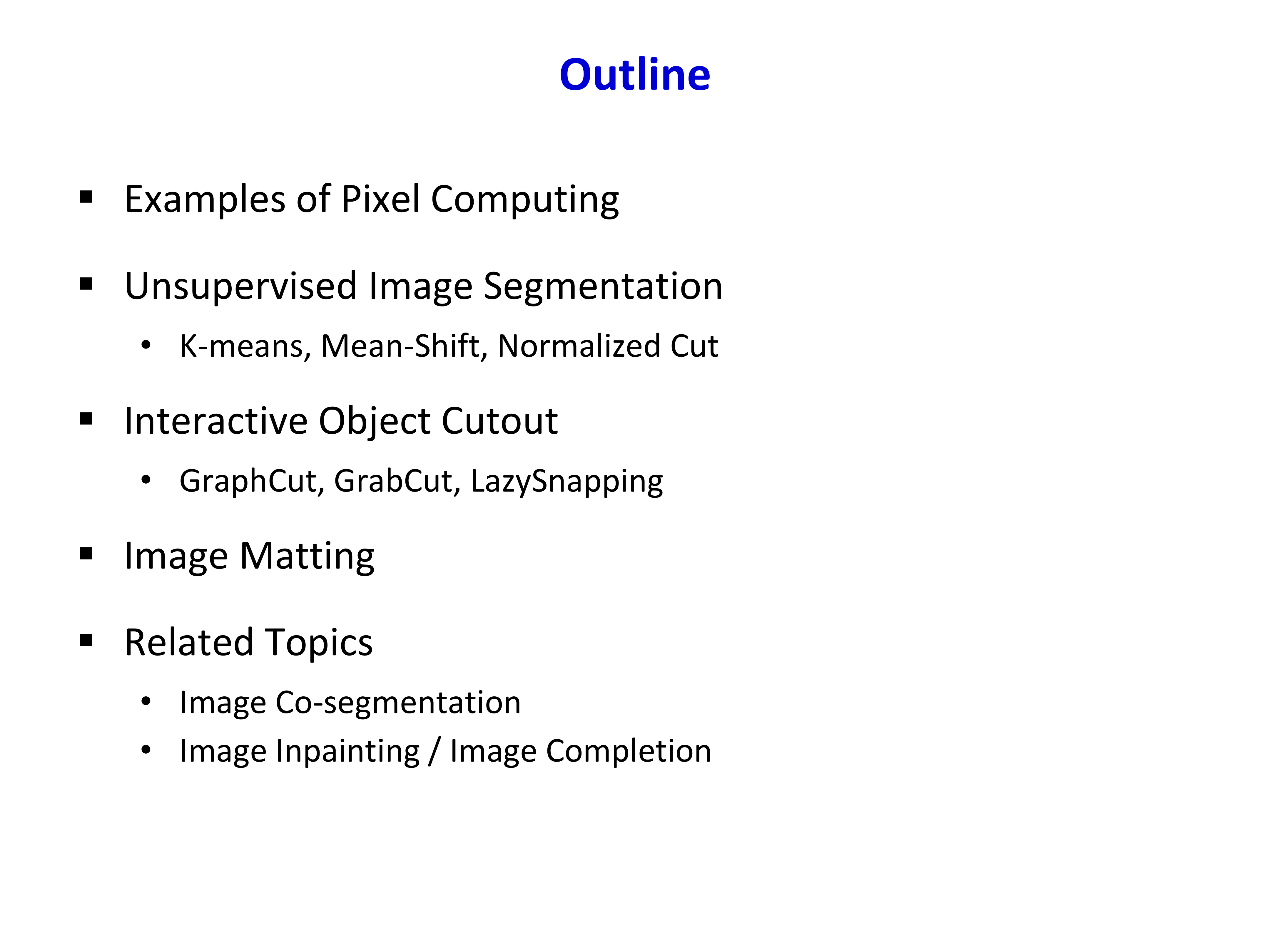

Outline

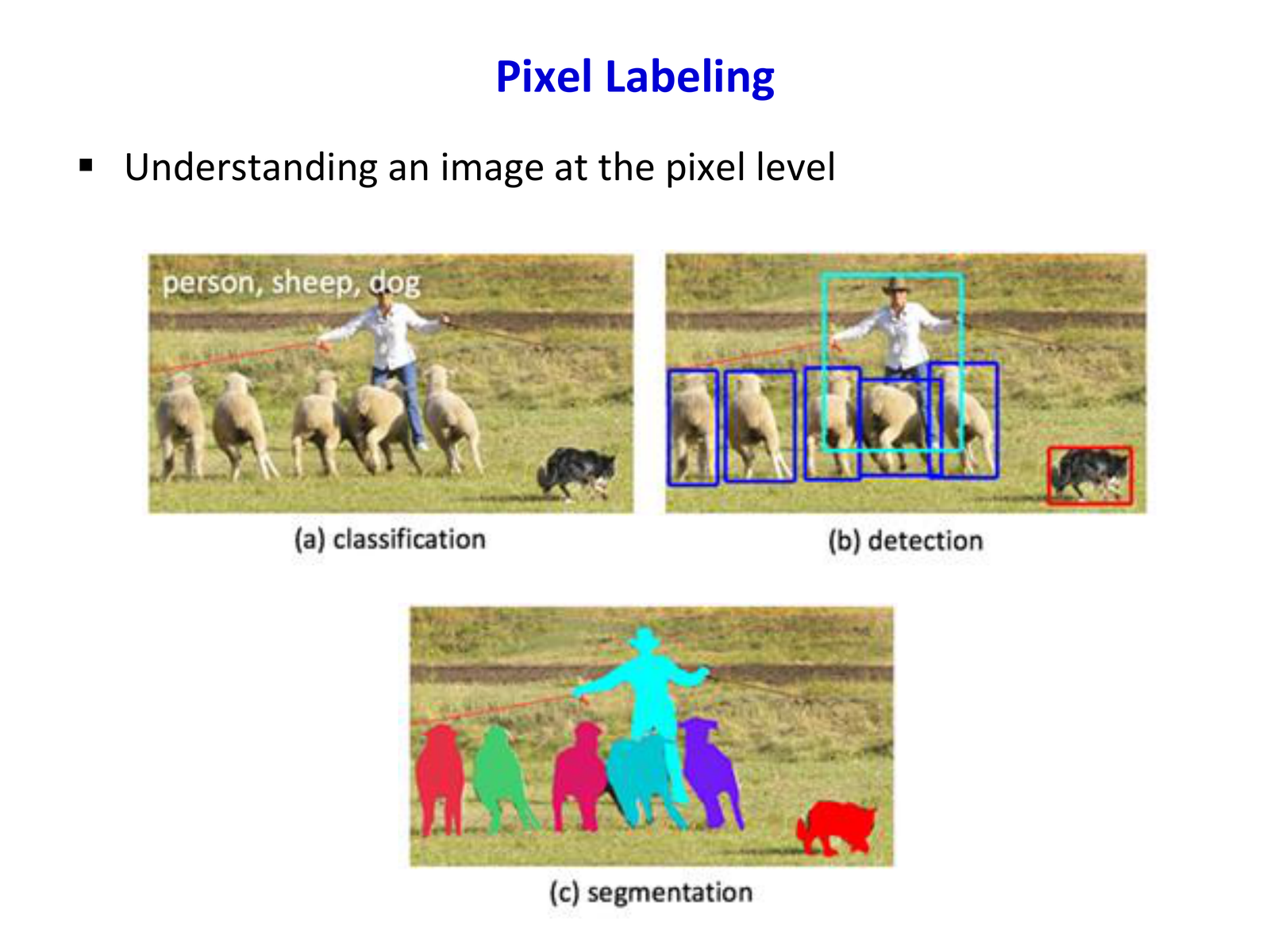

“Pixel Labeling” 强调把一张图像理解到像素级别：每个像素都对应某种标签/解释（所属区域、前景/背景、透明度、语义类别、深度等）。

Pixel Labeling

从建模角度看，pixel labeling 常见有三类输出：

离散标签：如前景/背景、语义类别（道路/行人/车）。
连续值：如 matting 的 \(\alpha\)、深度估计值。
结构关系：如像素之间是否应属于同一区域（图模型/能量模型中的 pairwise 关系）。

这也是为什么本讲会同时出现聚类、图割、MRF、PDE（Poisson）和 patch 匹配等不同技术路线：它们在“像素级决策”的角度上是同一问题的不同解法。

2 任务与应用图景¶

2.1 无监督分割（Unsupervised Segmentation）¶

无监督分割通常希望把图像分解为“连贯的区域”，作为后续处理（识别、交互、重建）的基础。

Superpixel 动机

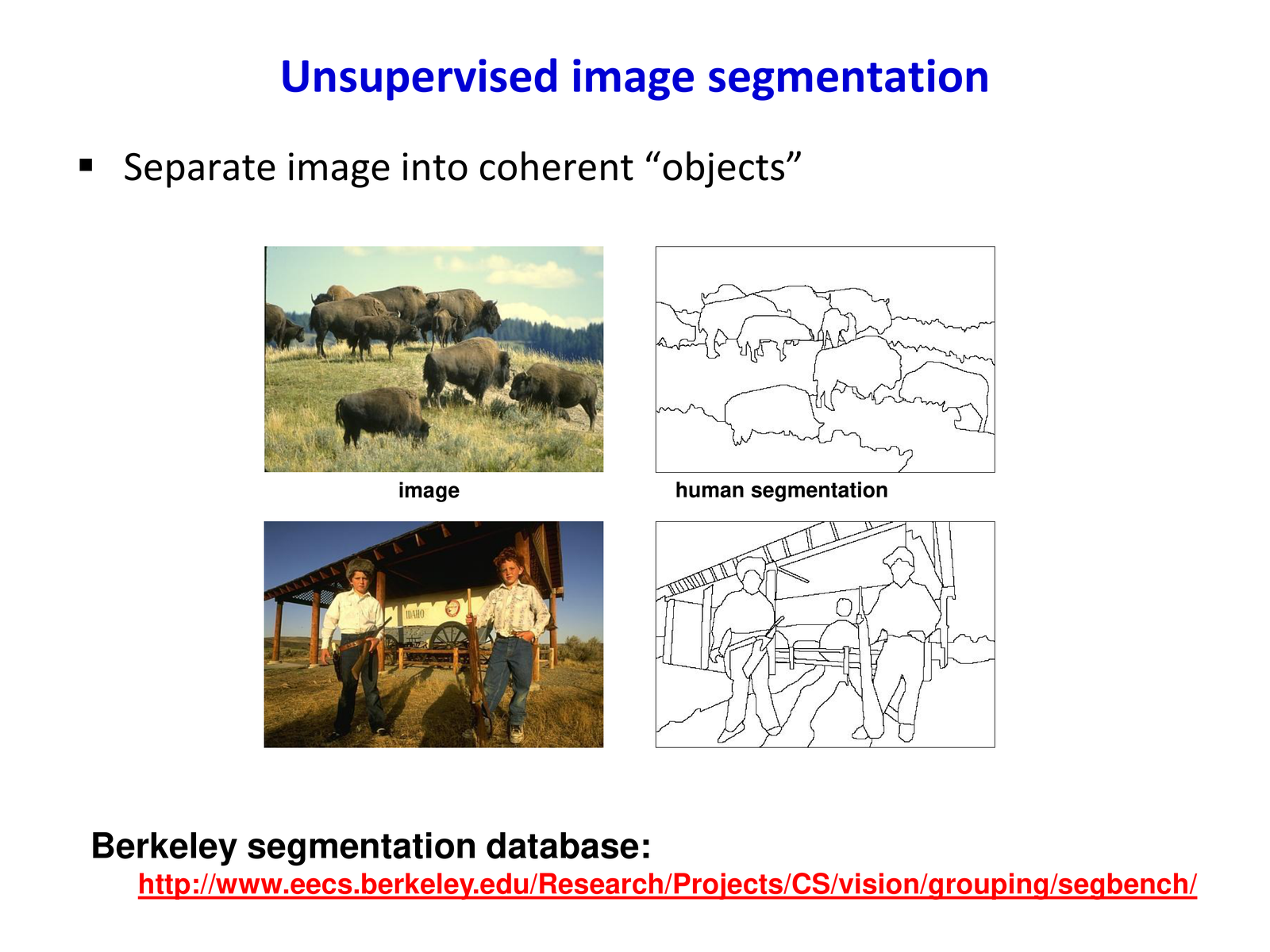

BSD 分割标注示意

2.2 交互式抠图与 Matting¶

抠图（cutout）更关注“把目标从背景中分离出来”。当目标边界存在 半透明/细毛发/反光 时，需要 Matting（估计透明度 \(\alpha\)）而不只是二值分割。

Blue/Green screen

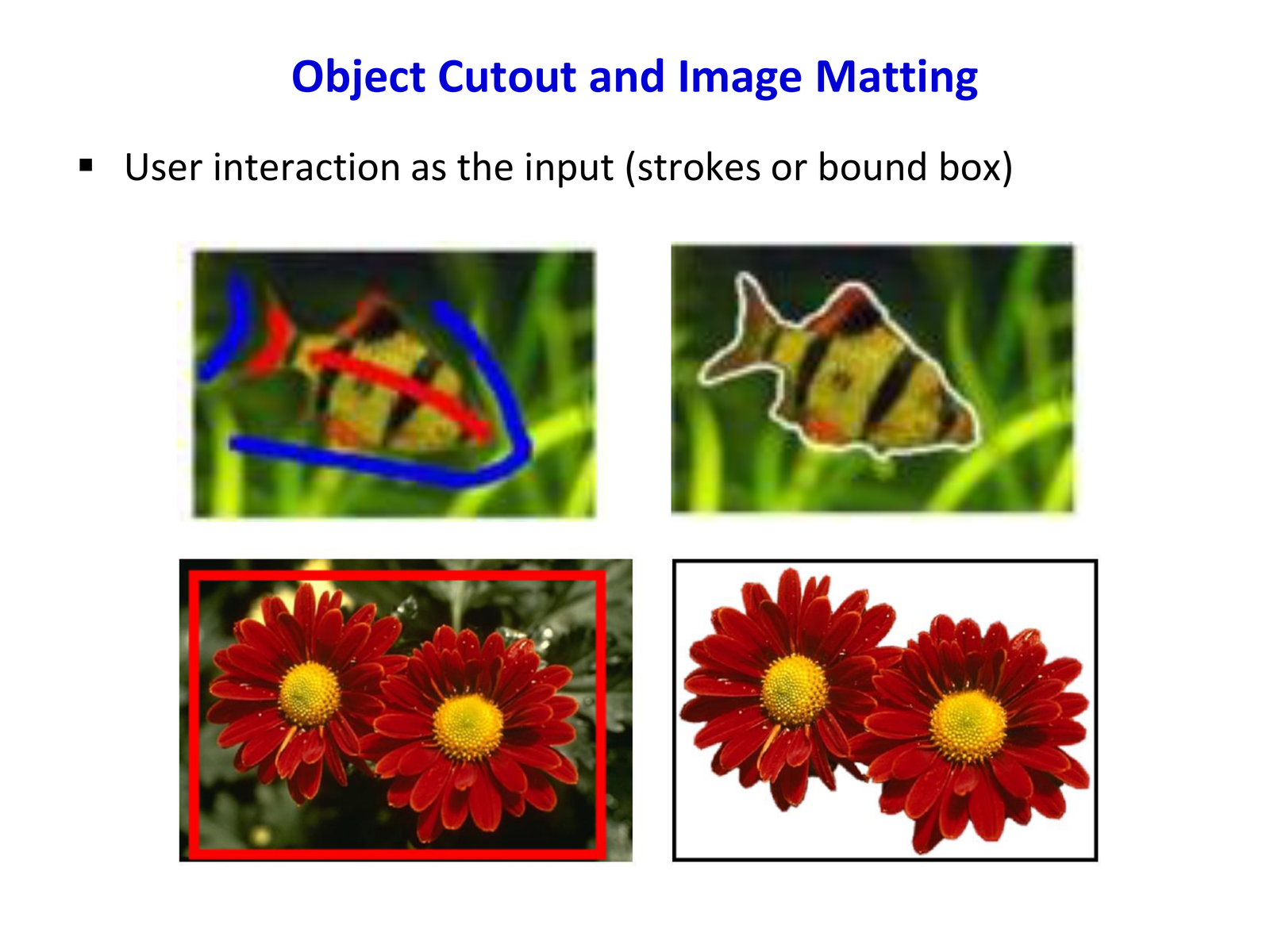

User interaction as input

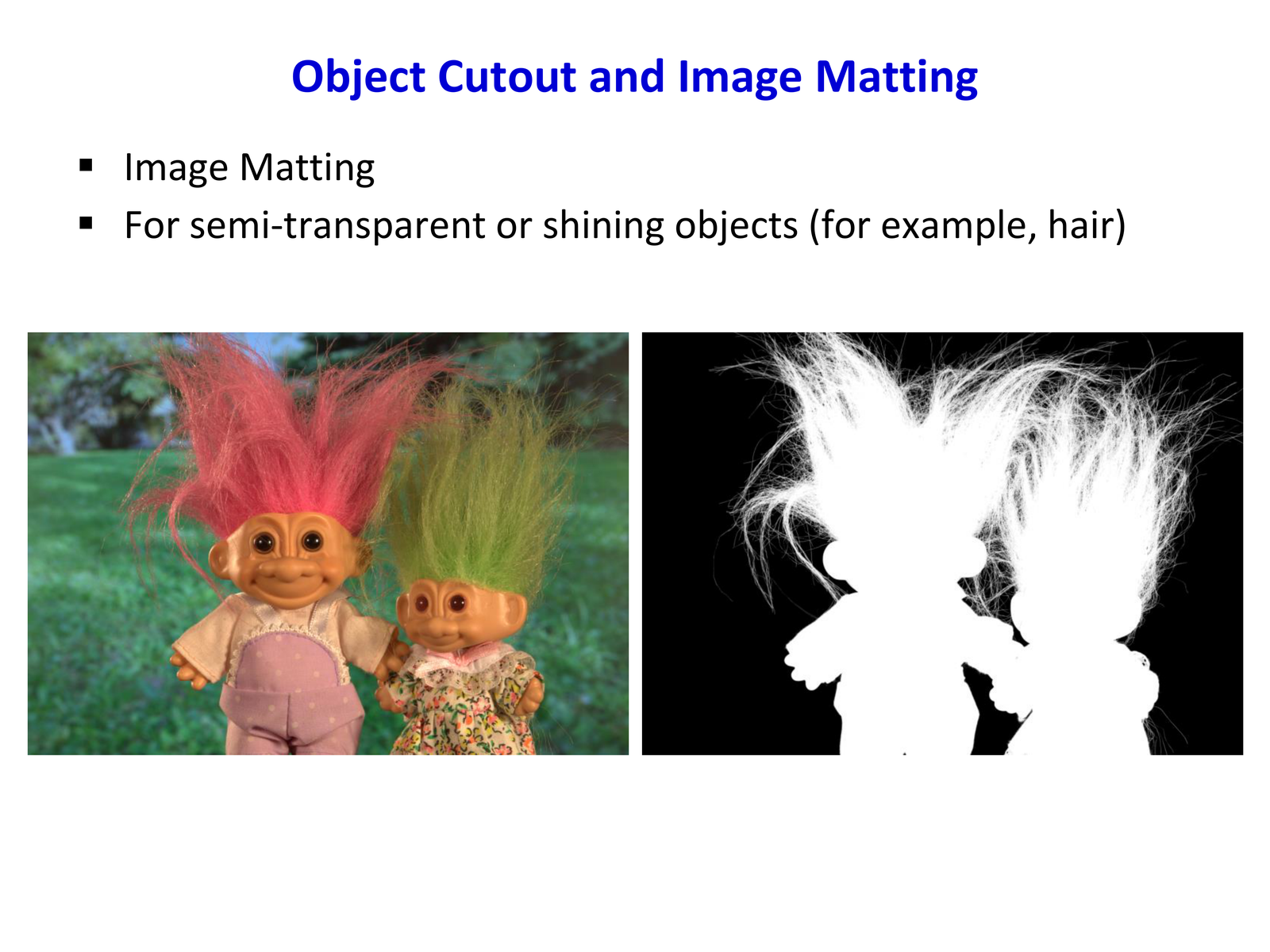

Image Matting for hair

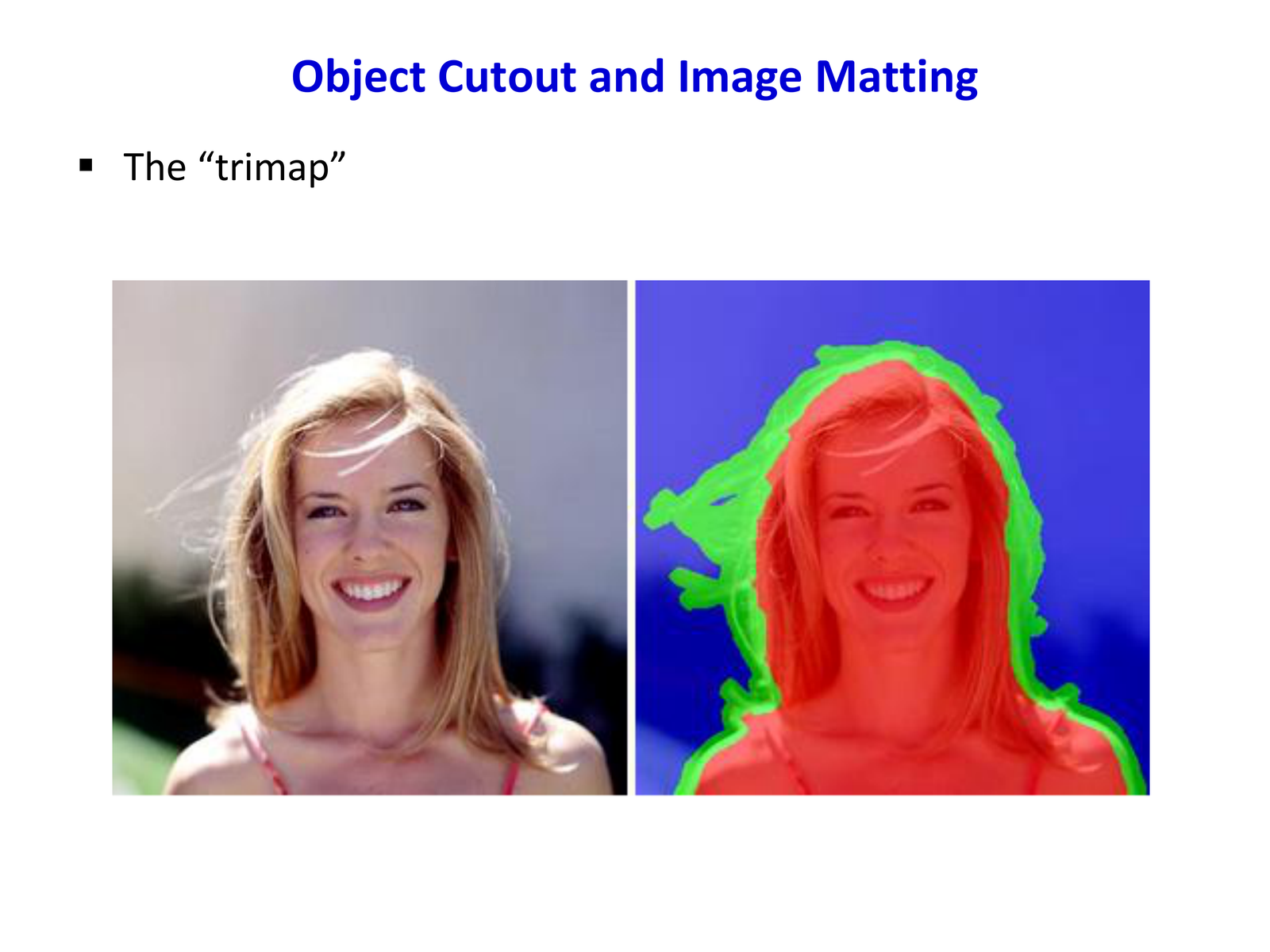

Matting 中常见输入是 trimap：明确标注“前景确定 / 背景确定 / 未知区域”。

Trimap

2.3 相关任务：Co-segmentation / Parsing / Depth / Inpainting¶

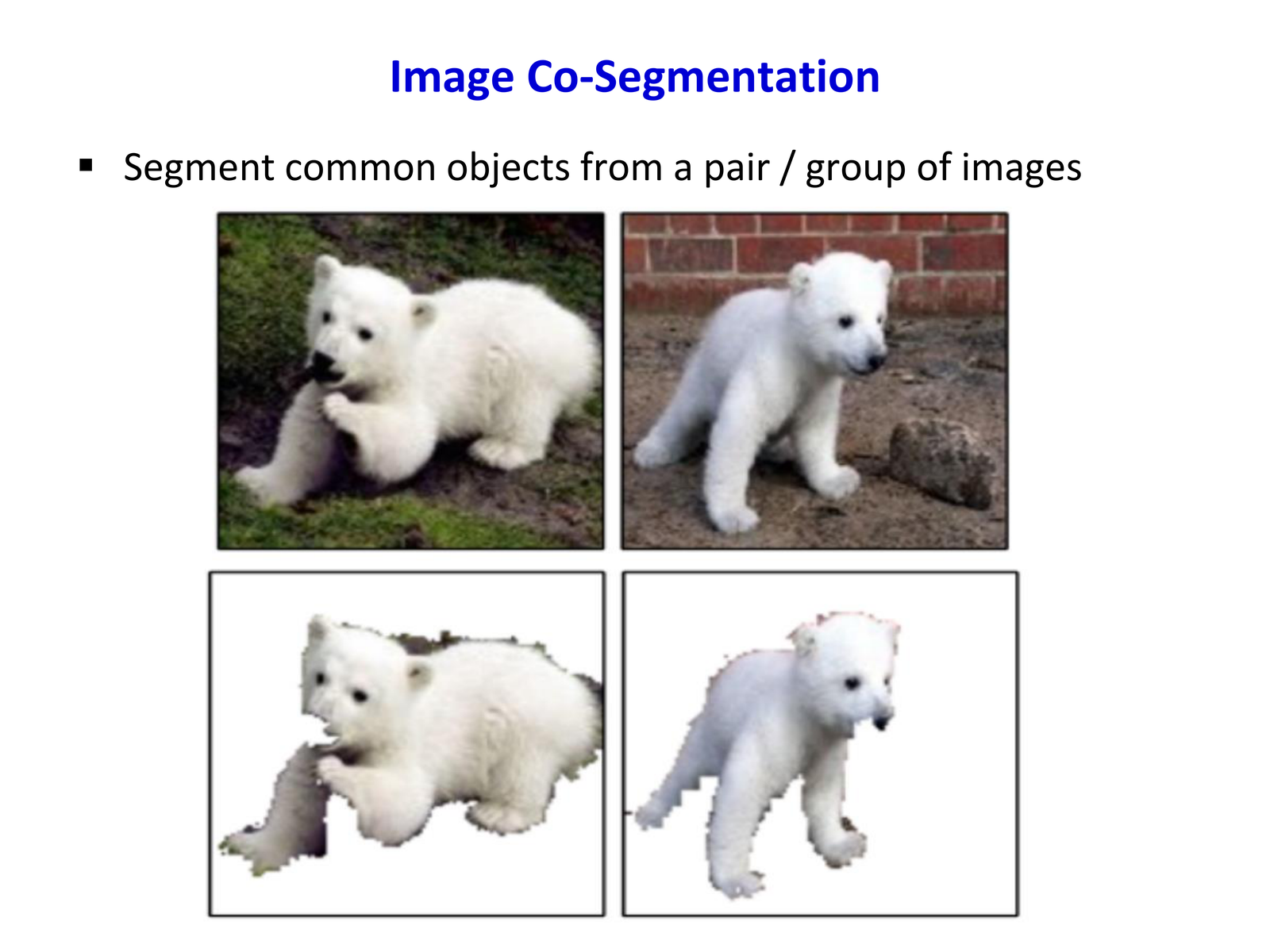

Image Co-Segmentation

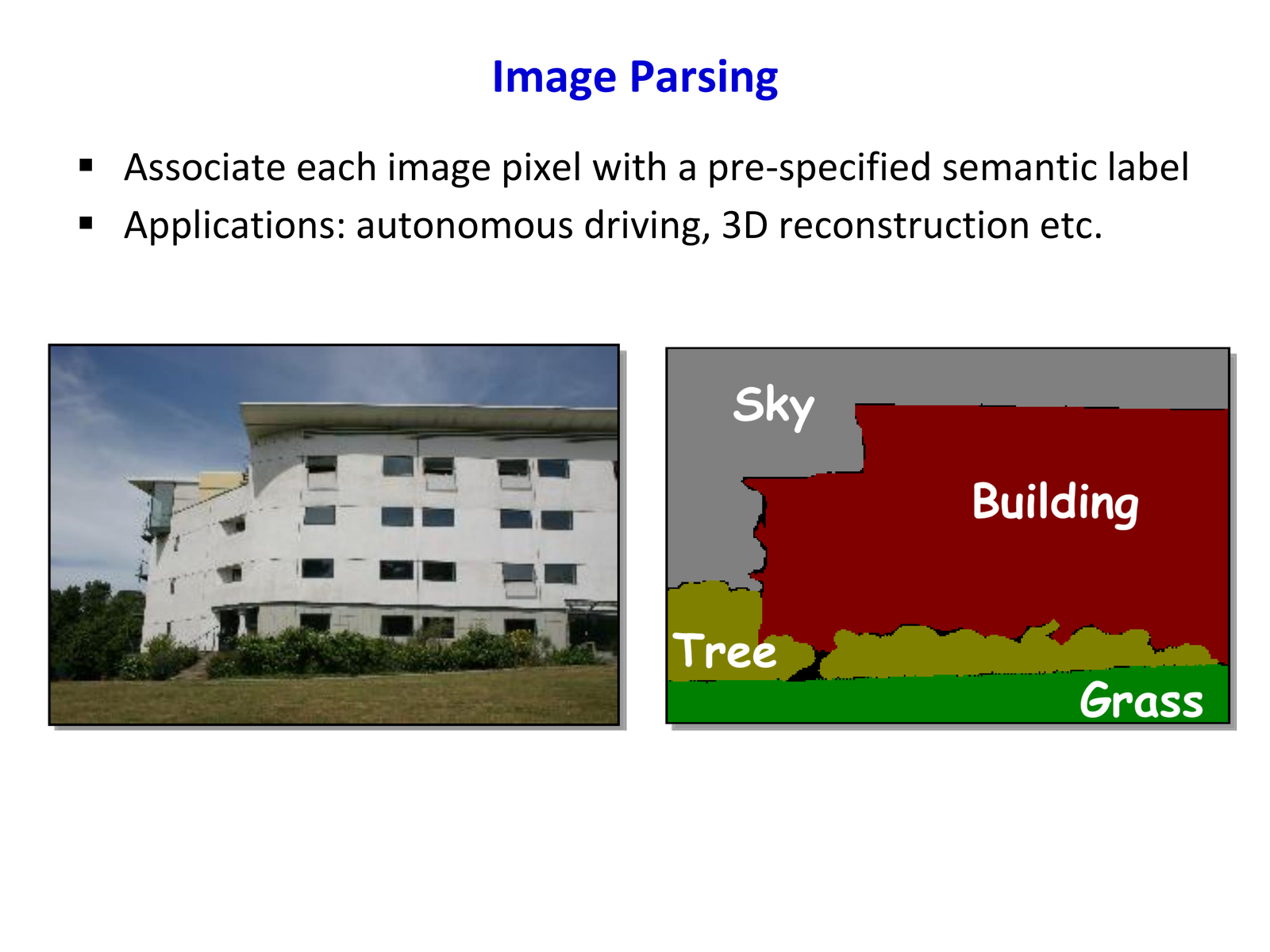

Image Parsing (semantic labeling)

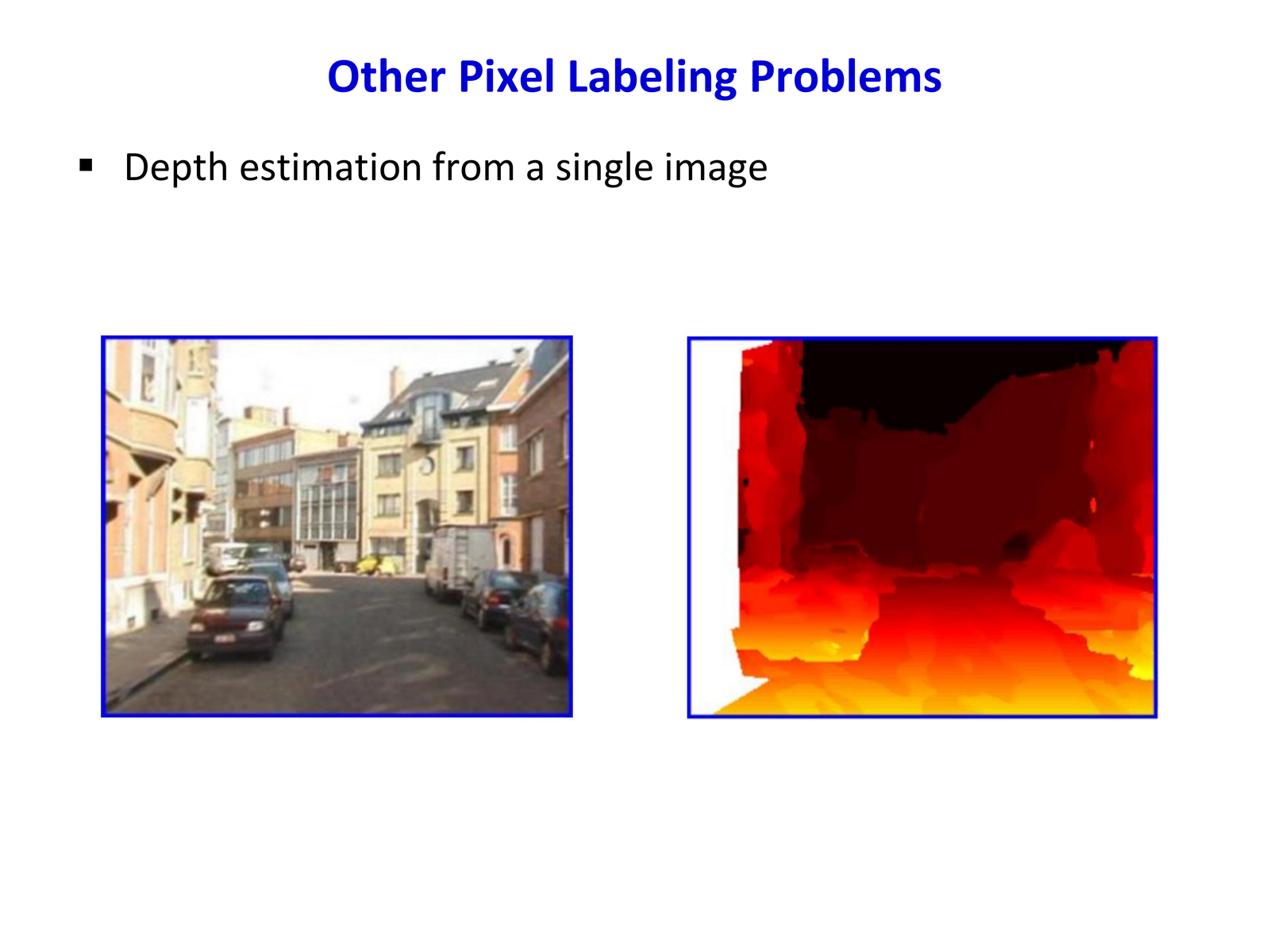

Depth estimation as pixel labeling

3 无监督分割：把 Segmentation 看成 Clustering¶

3.1 K-means（向量量化视角）¶

一个最直接的想法是：把像素映射为特征向量，然后做聚类。

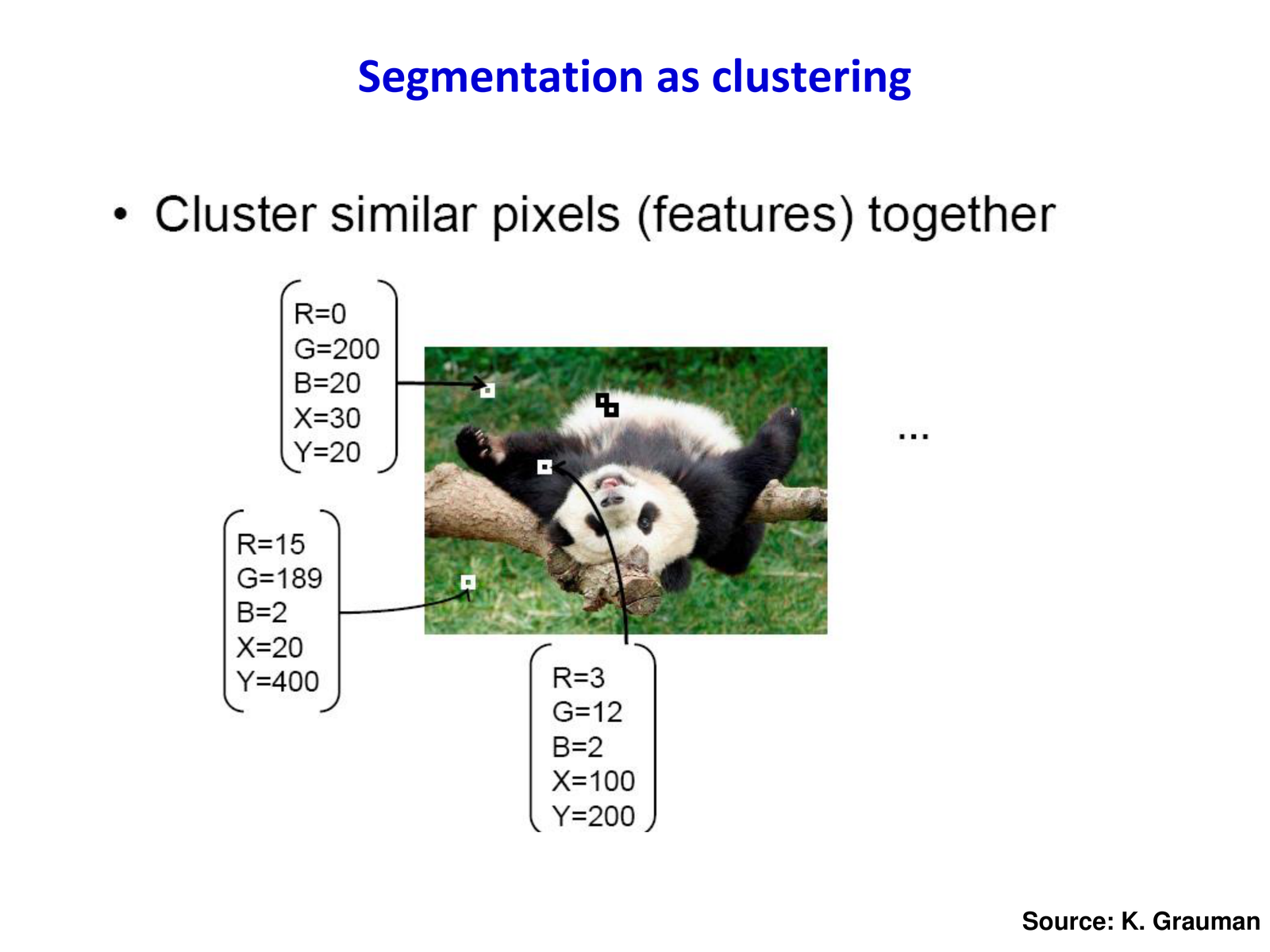

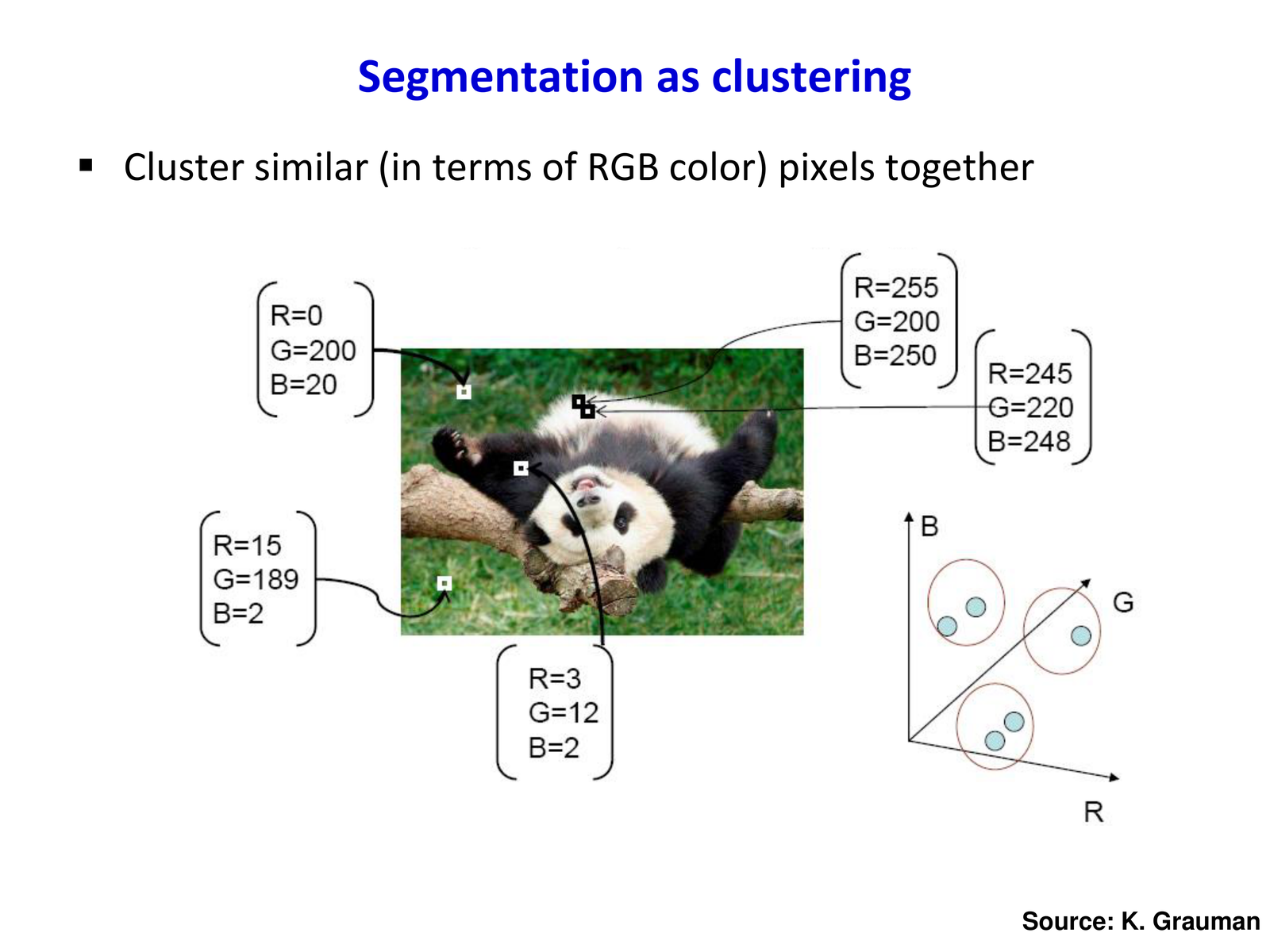

Segmentation as clustering

仅用强度/颜色做聚类能得到“颜色一致”的簇，但不保证空间连贯：同色但分散在图像不同位置的像素可能被分到同一类。

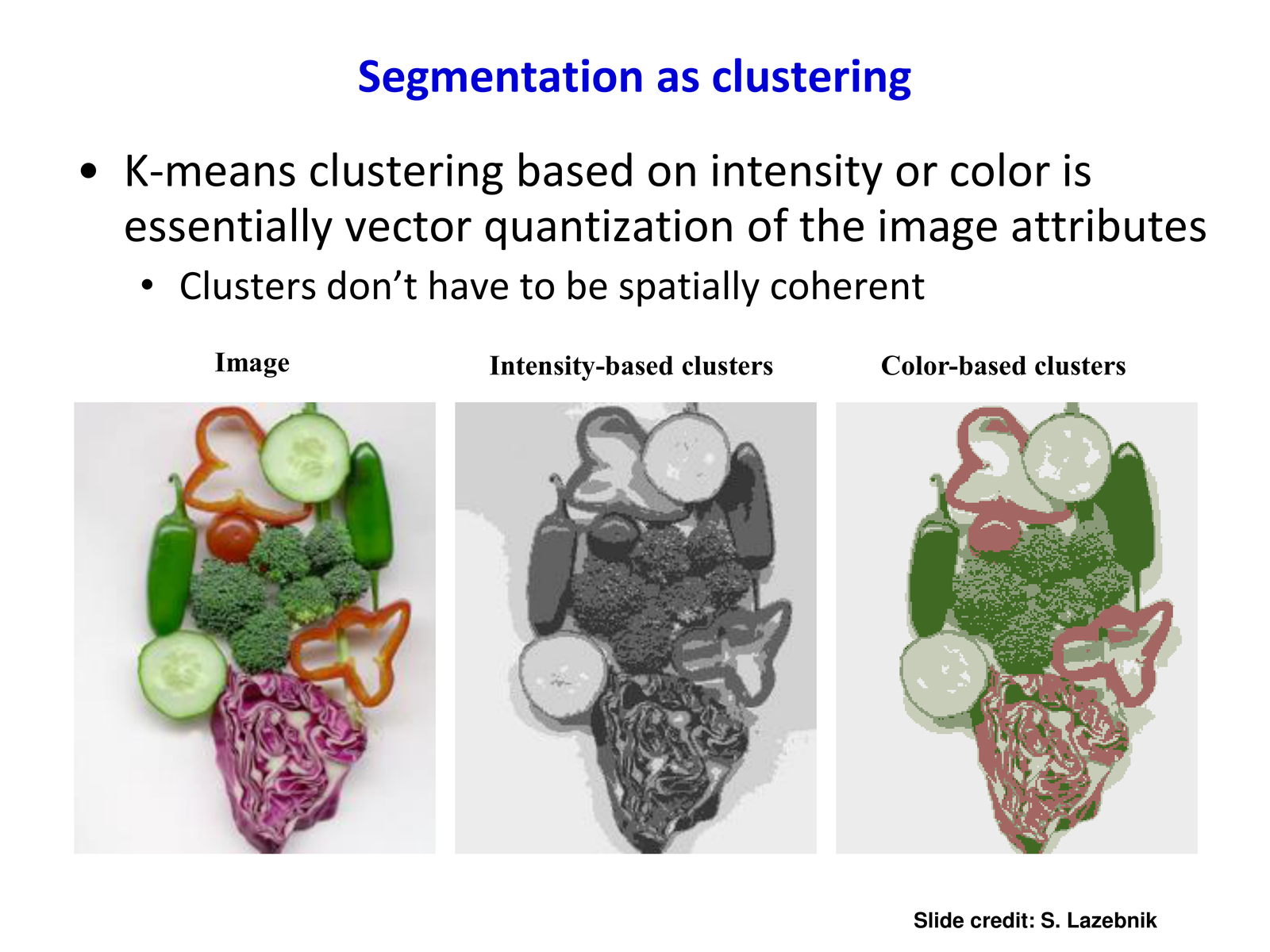

Intensity vs color based clusters

K-means segmentation example

把空间坐标也加入特征（例如用 \((r,g,b,x,y)\)）能显式地鼓励空间连贯性。

Add (x,y) to enforce coherence

K-means 的典型目标函数是最小化类内平方误差：

\[ \min_{\{\mu_k\}, \{z_i\}} \sum_{i=1}^{n}\left\|x_i - \mu_{z_i}\right\|_2^2, \quad z_i \in \{1,\dots,K\} \]

其中 \(x_i\) 是第 \(i\) 个像素（或 superpixel）的特征，\(\mu_k\) 是第 \(k\) 个簇的中心。

K-means 在分割中的实际运行可总结为：

初始化 \(K\) 个簇中心（随机或 k-means++）。
把每个像素分配给最近中心（assignment）。
重新计算每个簇中心（update）。
重复 2-3 直到簇中心变化很小或达到迭代上限。

在图像任务中，一个常见细节是 特征归一化与权重平衡。例如用 \((r,g,b,x,y)\) 时，若不缩放坐标，空间项或颜色项可能“压过”另一方，导致分割过碎或过粗。工程上常写成 \((r,g,b,\lambda x,\lambda y)\)，用 \(\lambda\) 控制空间连贯程度。

K-means 的优缺点（分割场景）

优点：实现简单、收敛到局部最优、速度快。

缺点：需要指定 \(K\)、对初始化/异常点敏感、偏好“球状簇”（各向同性），对复杂形状与尺度变化不鲁棒。

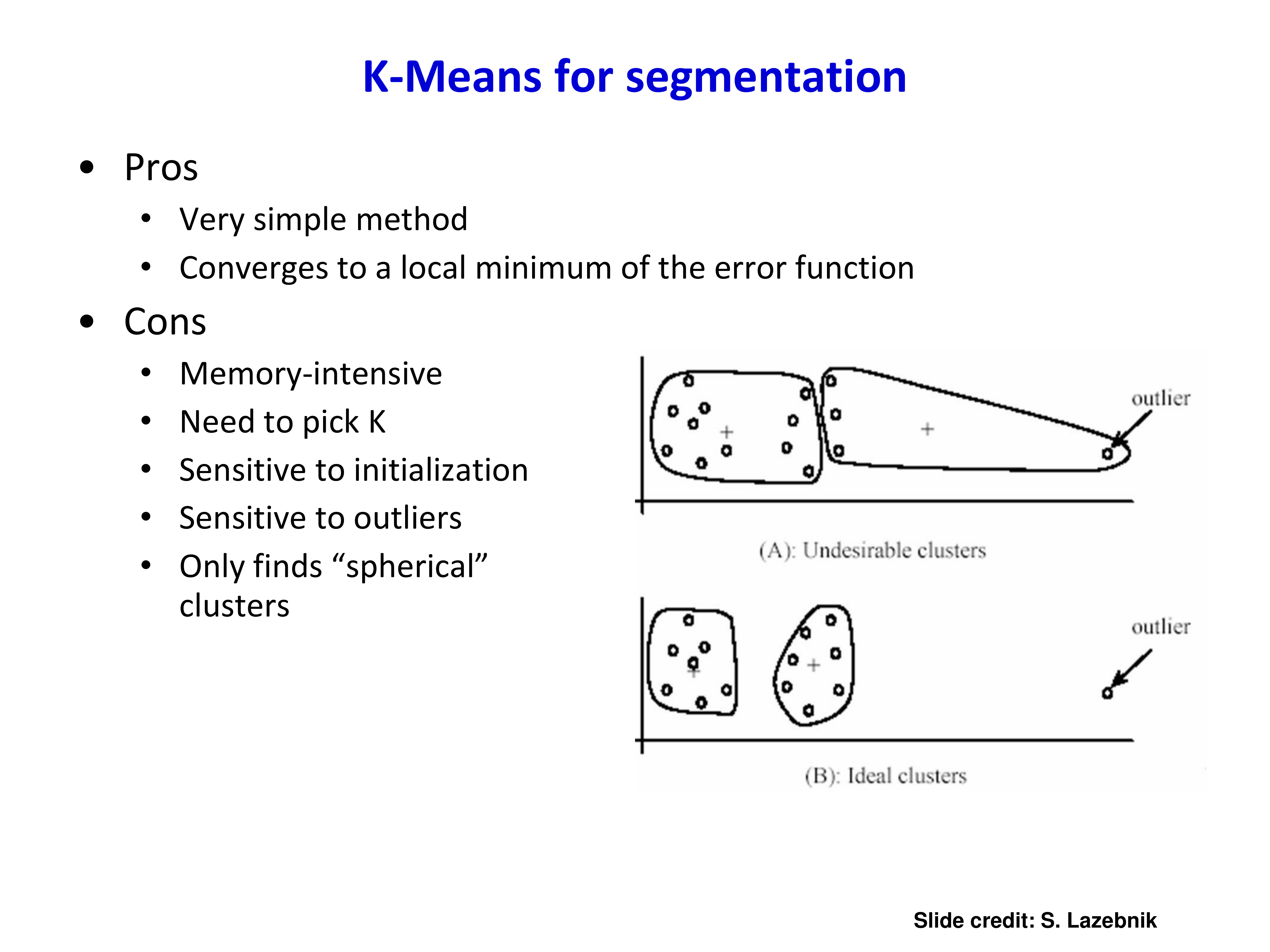

K-means pros/cons

3.2 Mean Shift（找密度模态）¶

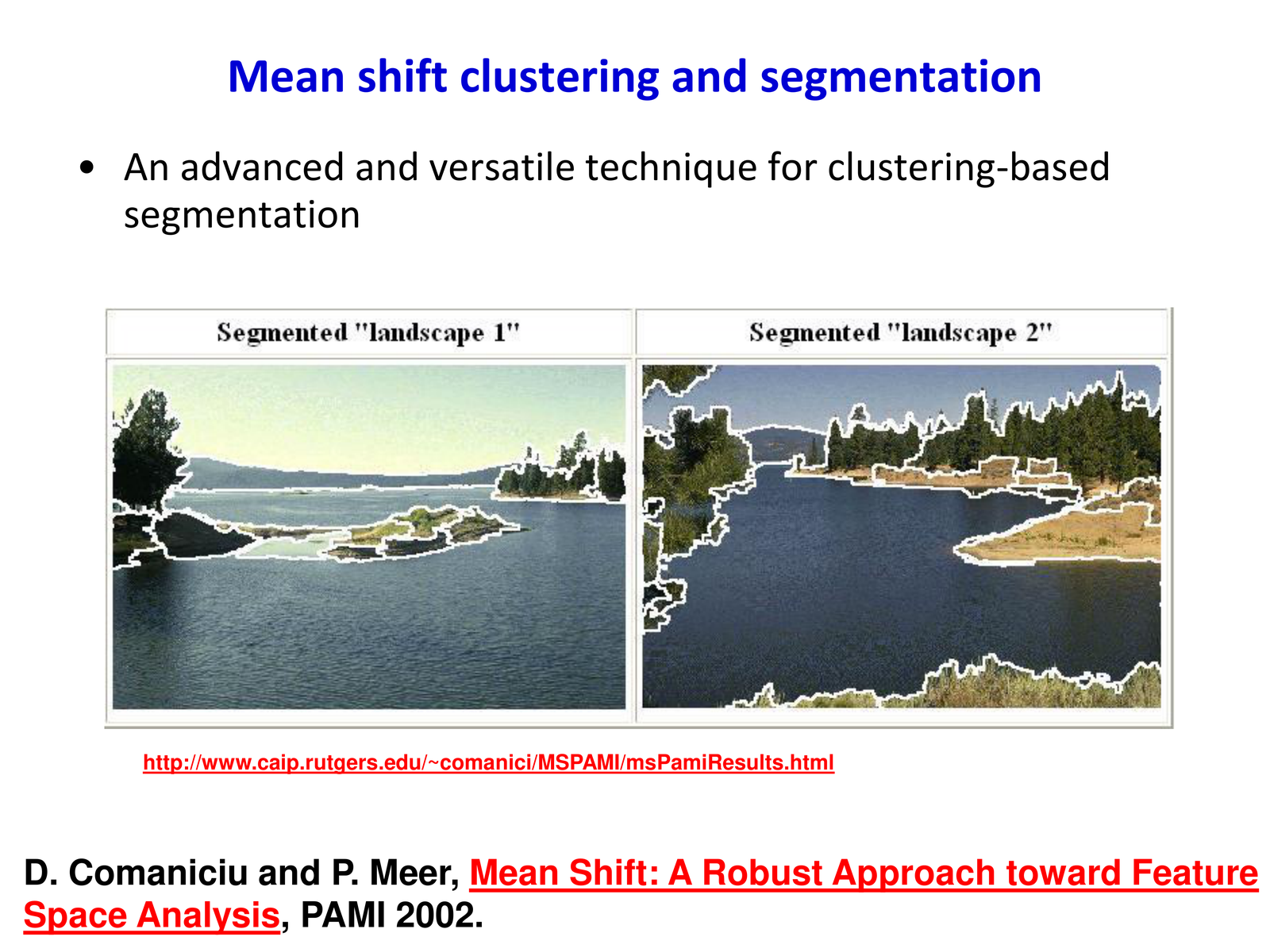

Mean Shift 把聚类理解为“在特征空间的密度峰值（mode）附近聚合”，不需要预先指定簇数。

Mean shift intro

直觉：对每个点，从一个局部窗口出发，不断把窗口中心移动到窗口内数据的“质心”，最终会收敛到某个密度峰值；落入同一吸引域（attraction basin）的点属于同一簇。

如果写成公式，Mean Shift 的更新可理解为：

\[ x^{(t+1)} = \frac{\sum_j K\left(\frac{\|x_j-x^{(t)}\|^2}{h^2}\right)x_j}{\sum_j K\left(\frac{\|x_j-x^{(t)}\|^2}{h^2}\right)} \]

其中 \(h\) 是窗口尺度（bandwidth）。它几乎决定了结果粒度：

\(h\) 小：模态数量多，分割更细，容易碎片化。
\(h\) 大：模态数量少，分割更粗，可能把不同物体并到一起。

所以 Mean Shift 虽然“不用指定 \(K\)”，但并不等于“无参数”，其核心控制参数就是 bandwidth。

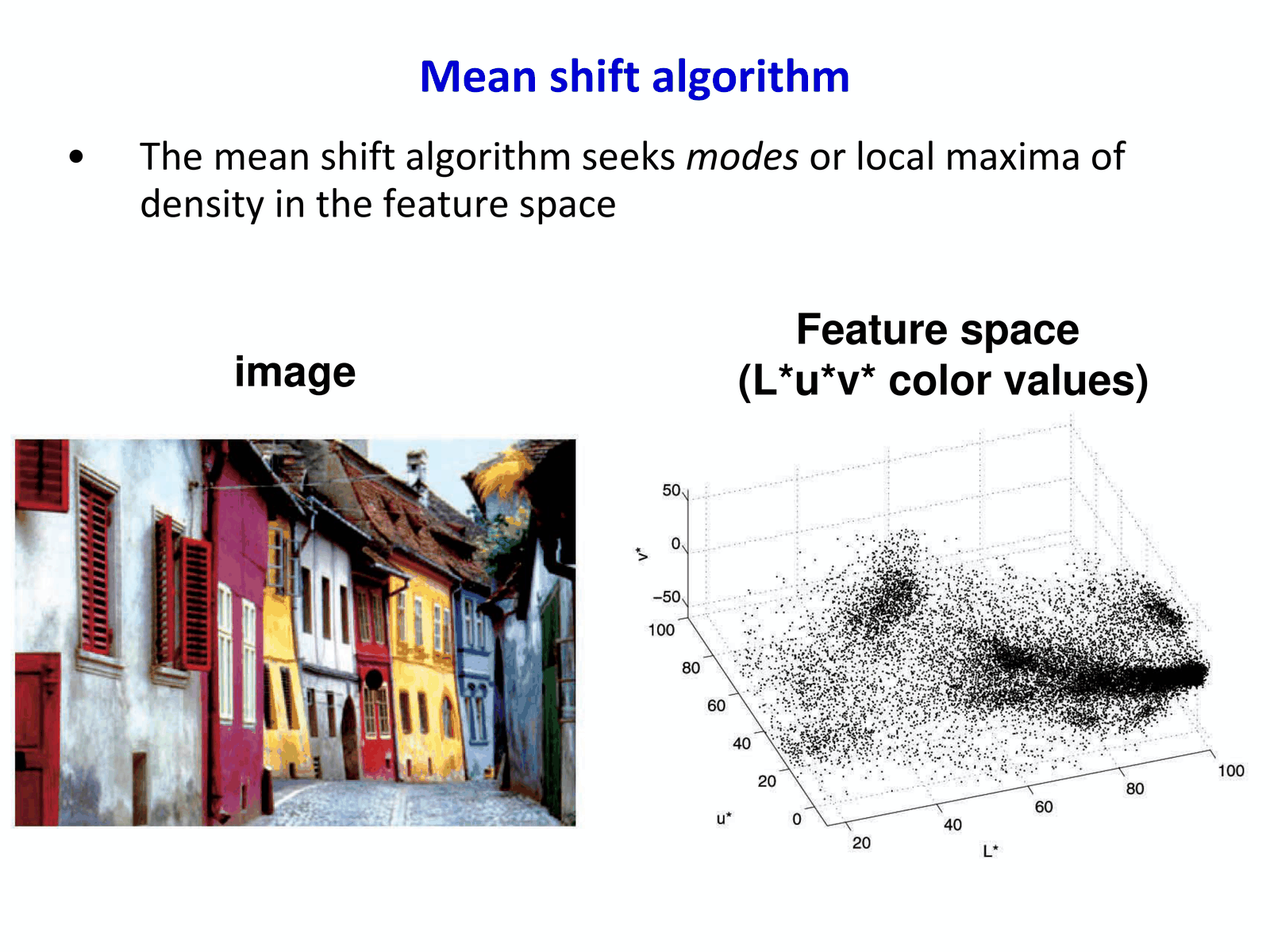

Mean shift seeks modes

Mean shift step 1

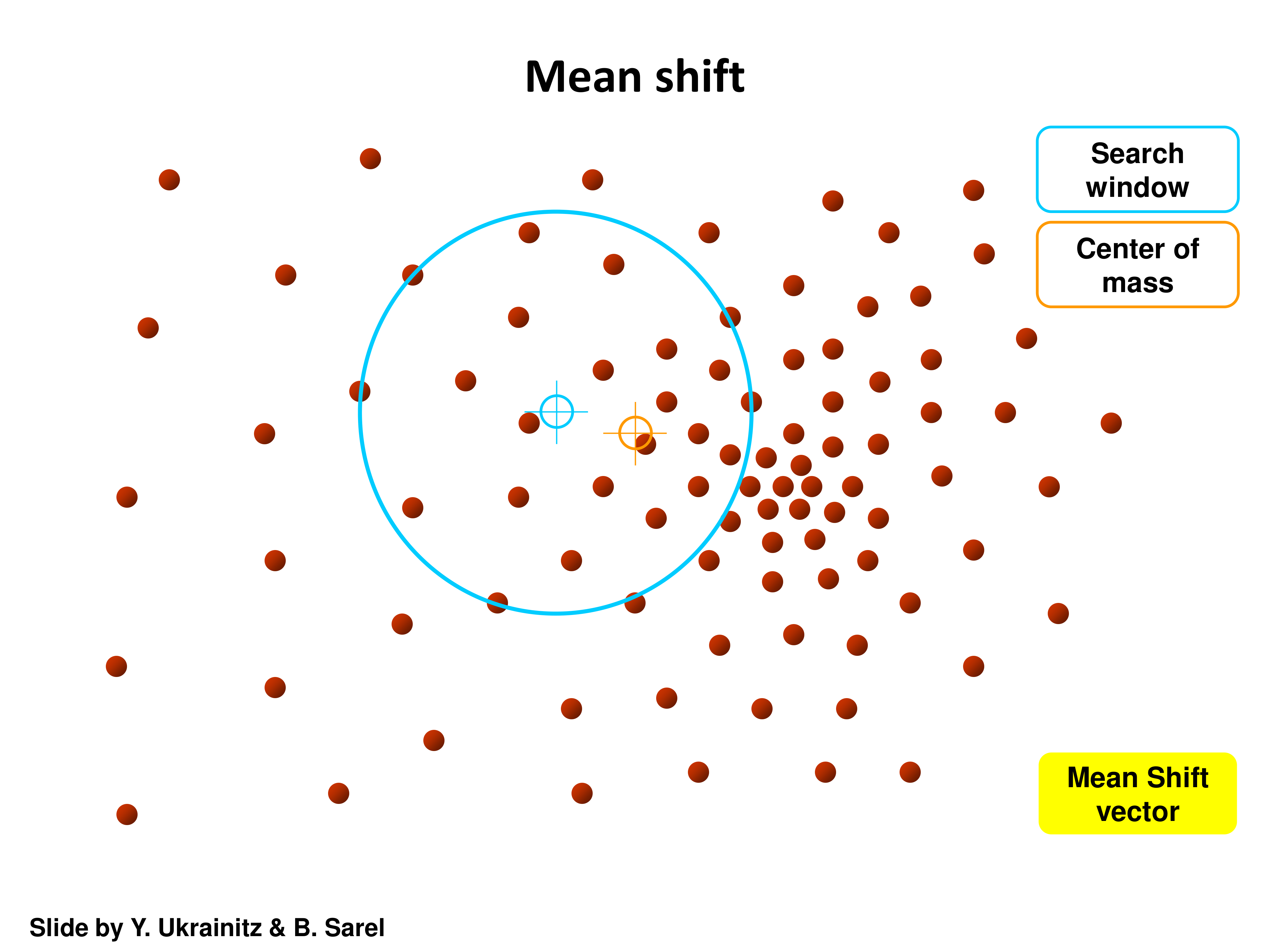

Mean shift step 2

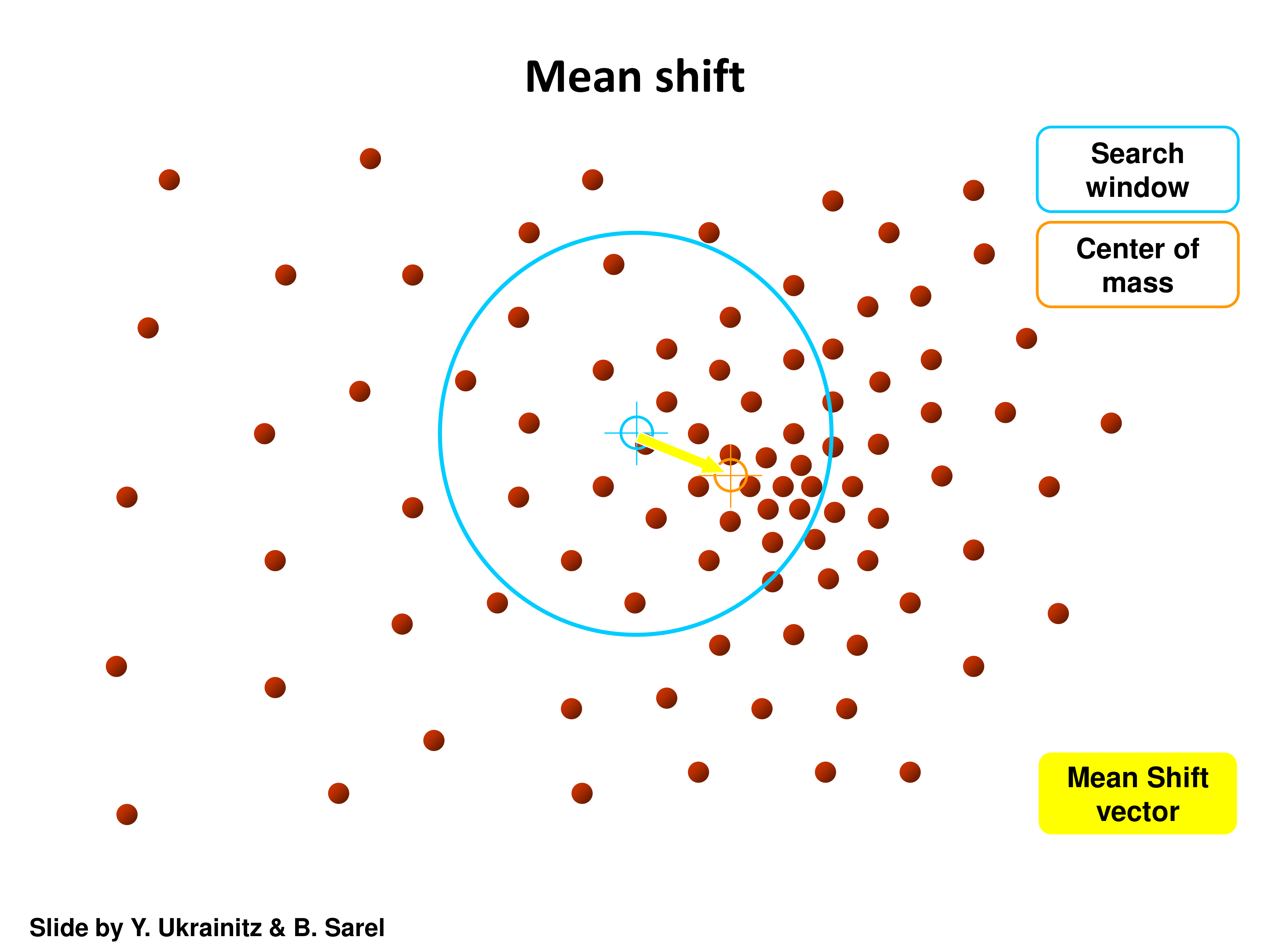

Mean shift step 3

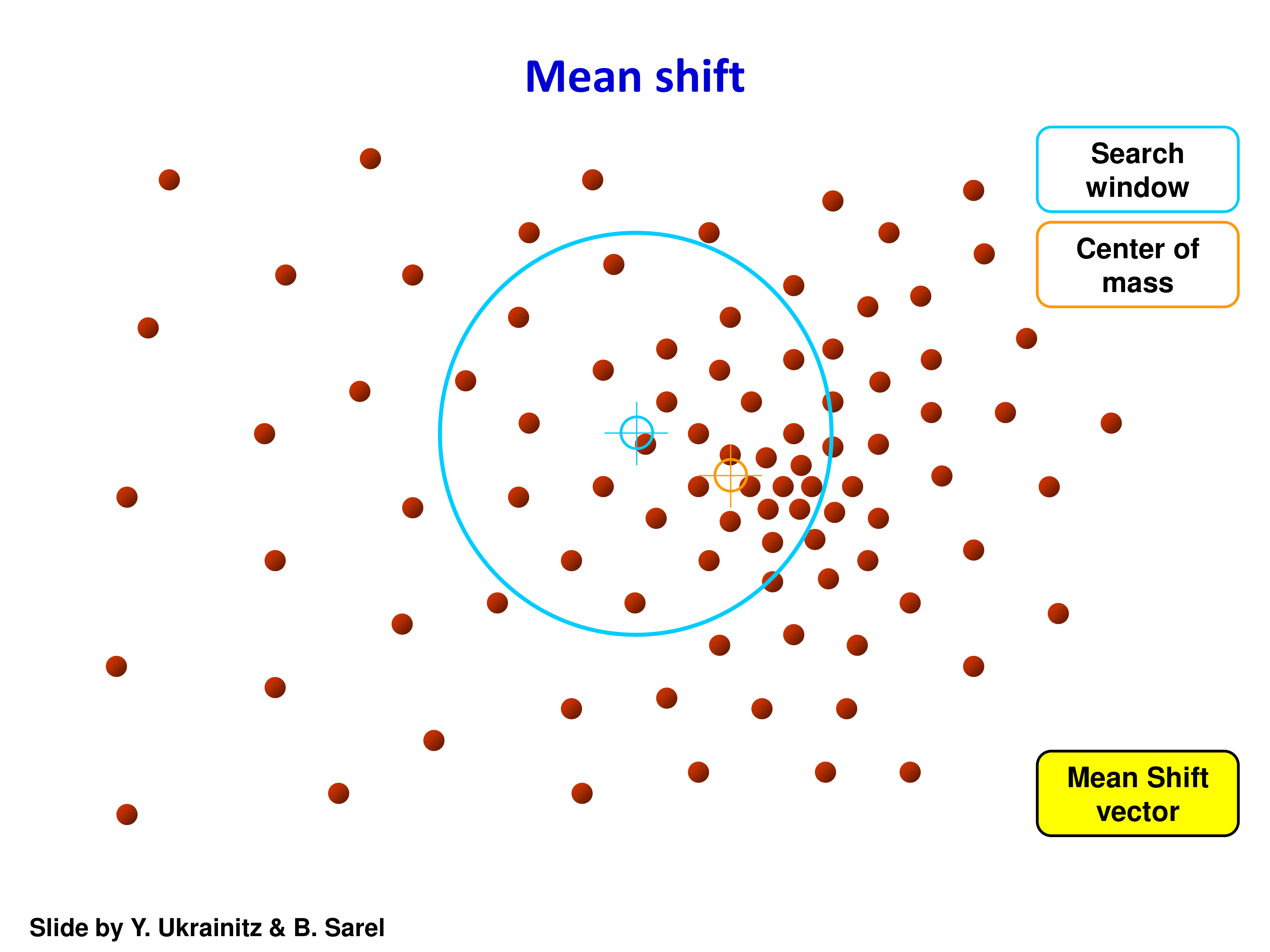

Mean shift step 4

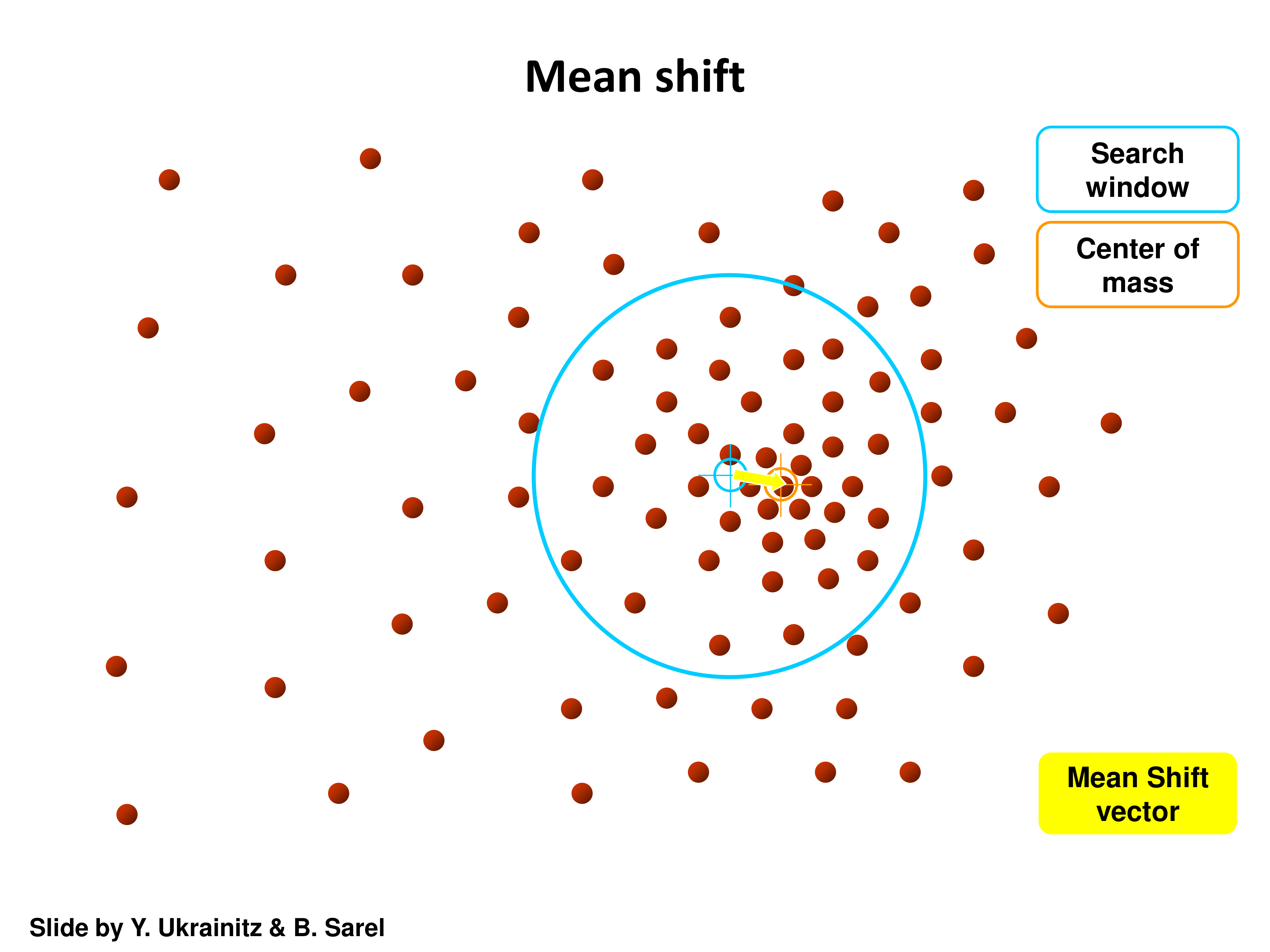

Mean shift step 5

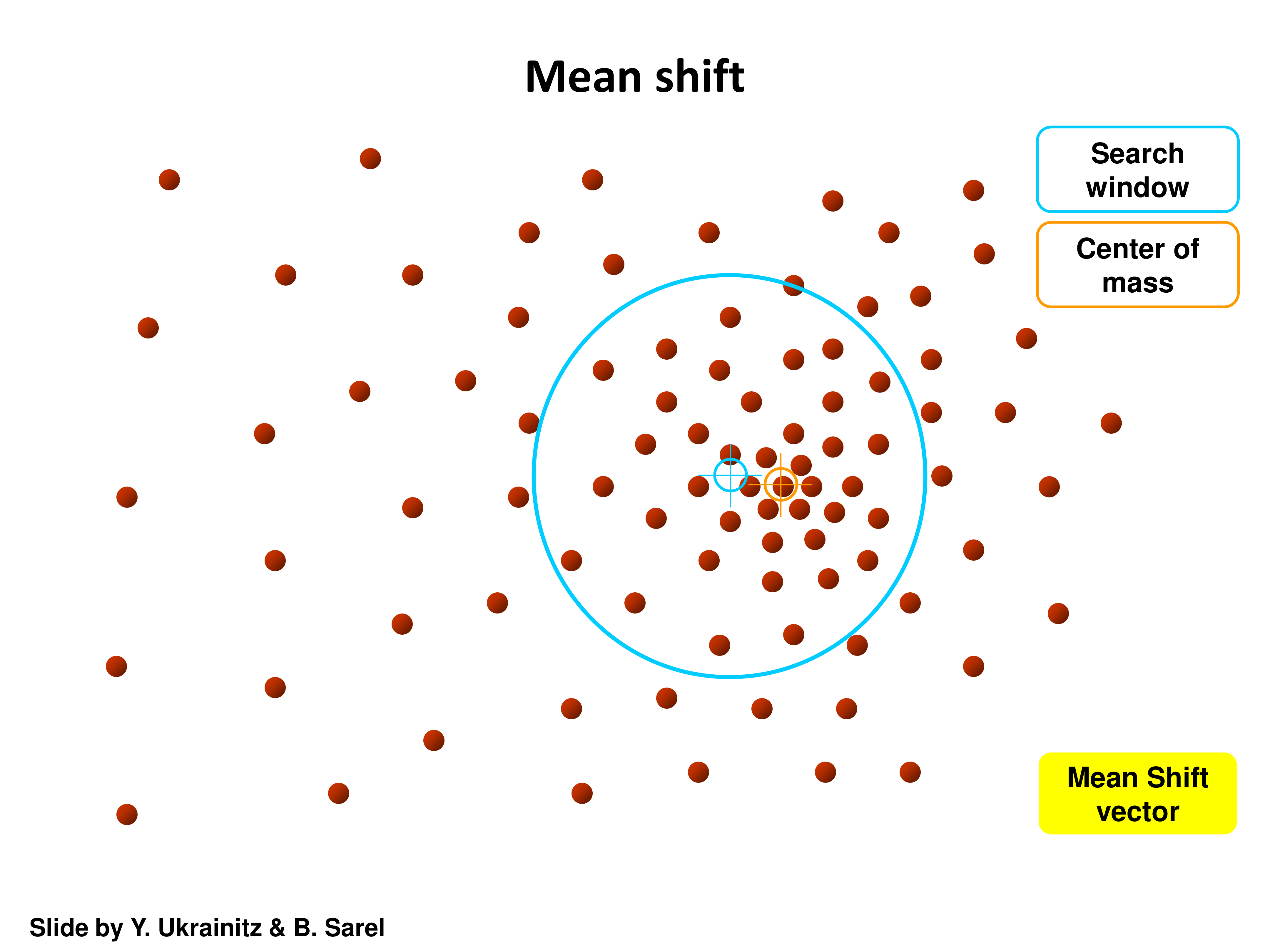

Mean shift step 6

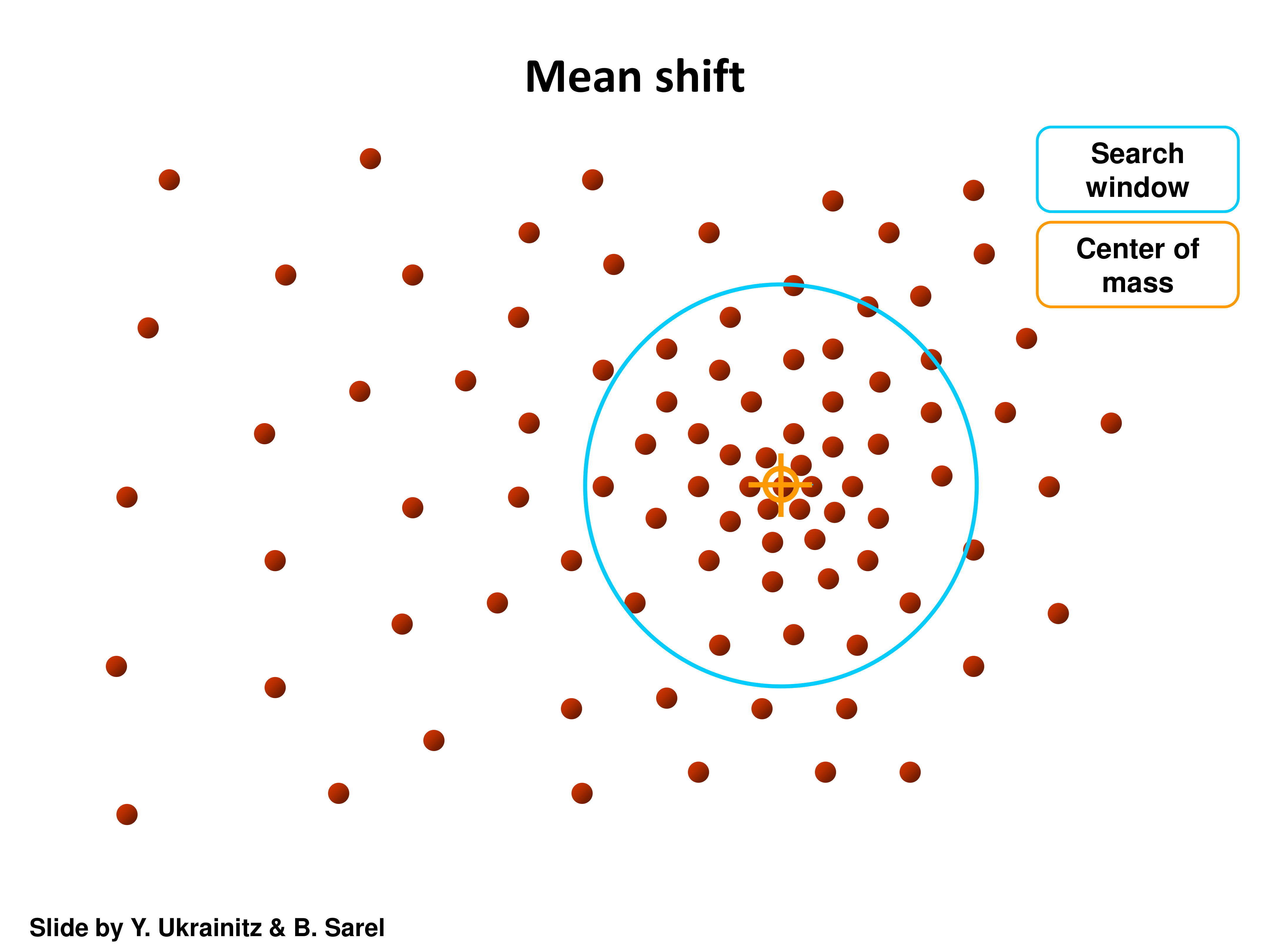

Mean shift convergence

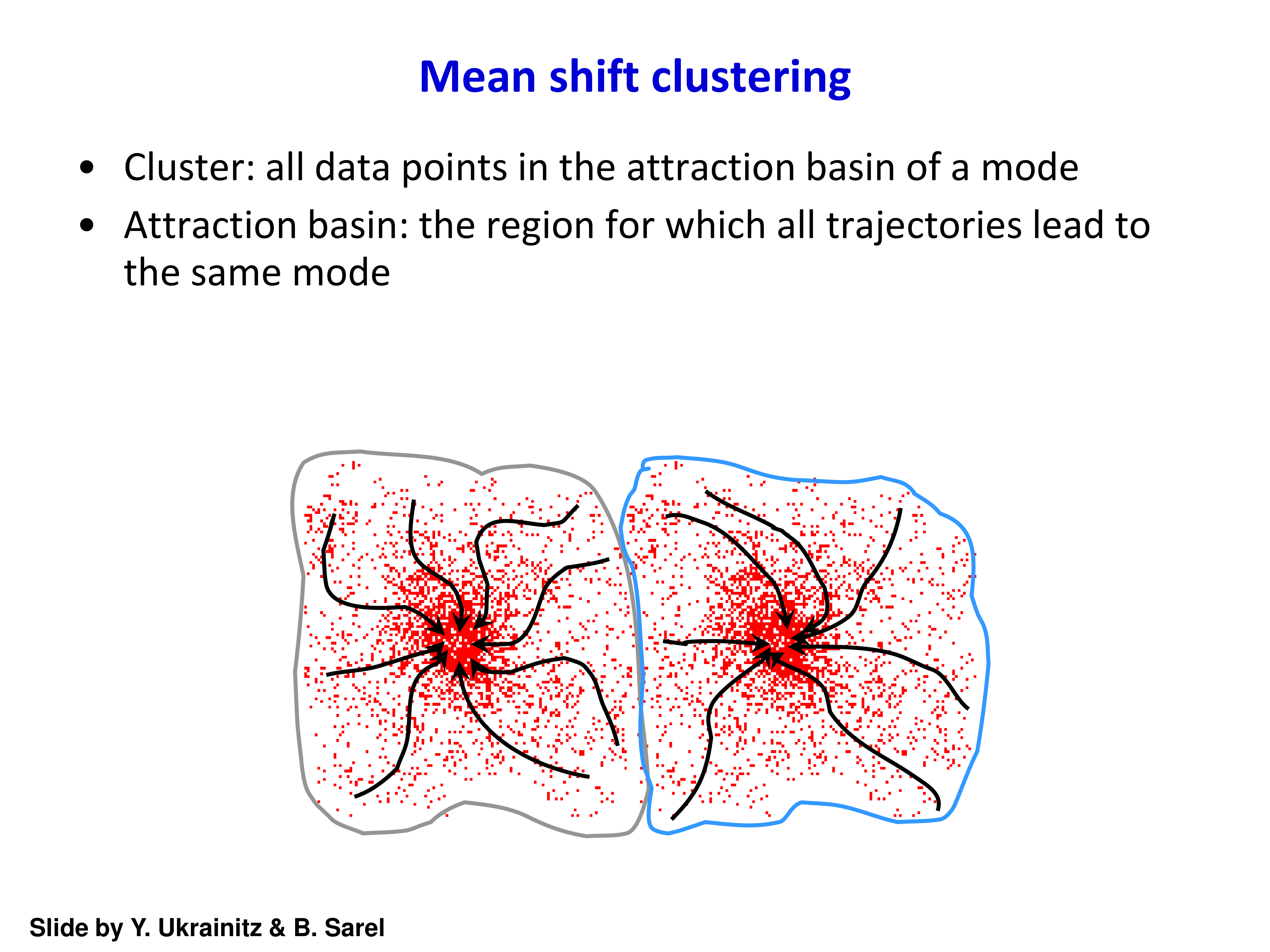

Attraction basin / clustering

Mean Shift 的流程可概括为：

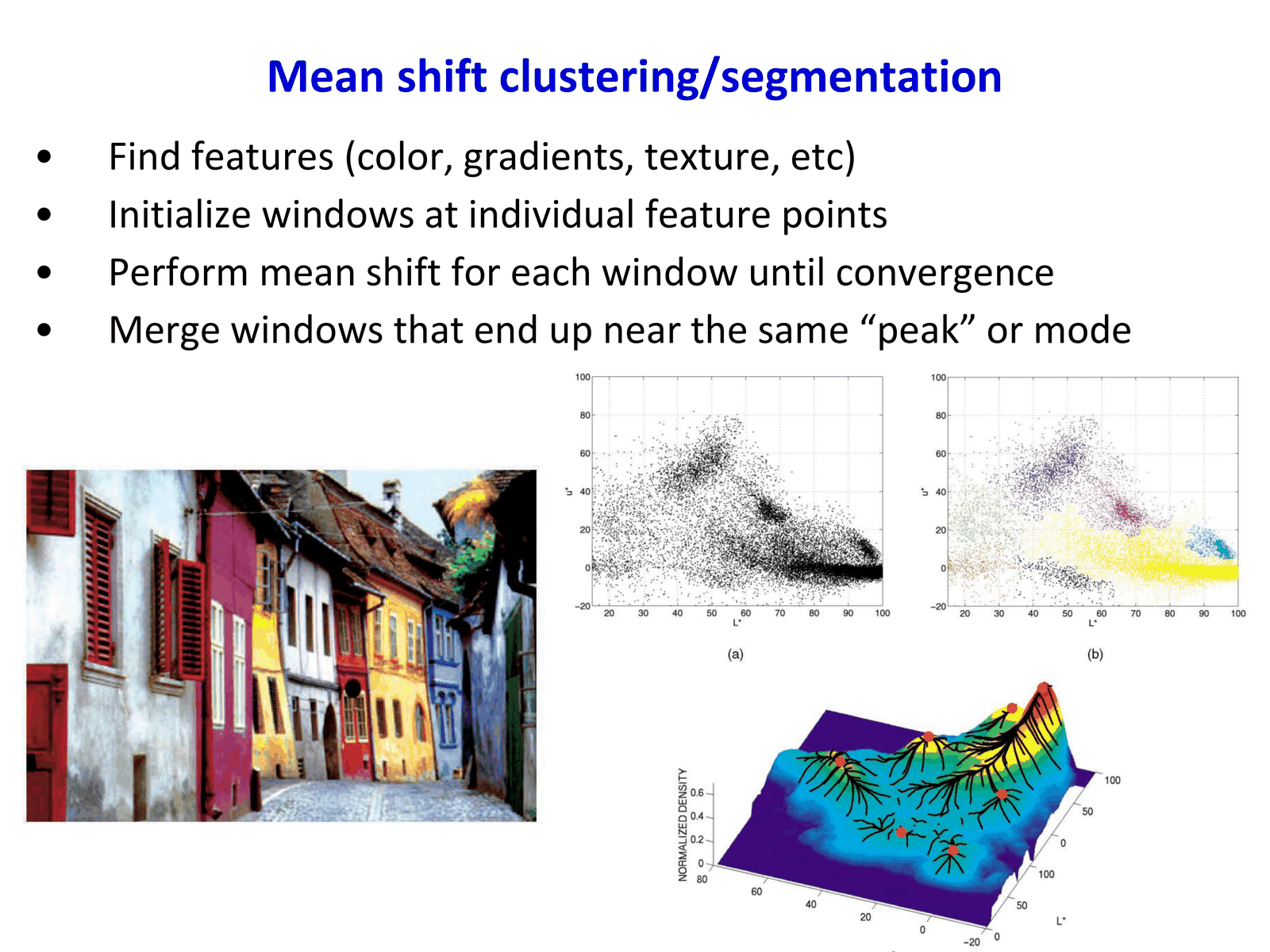

Mean shift algorithm steps

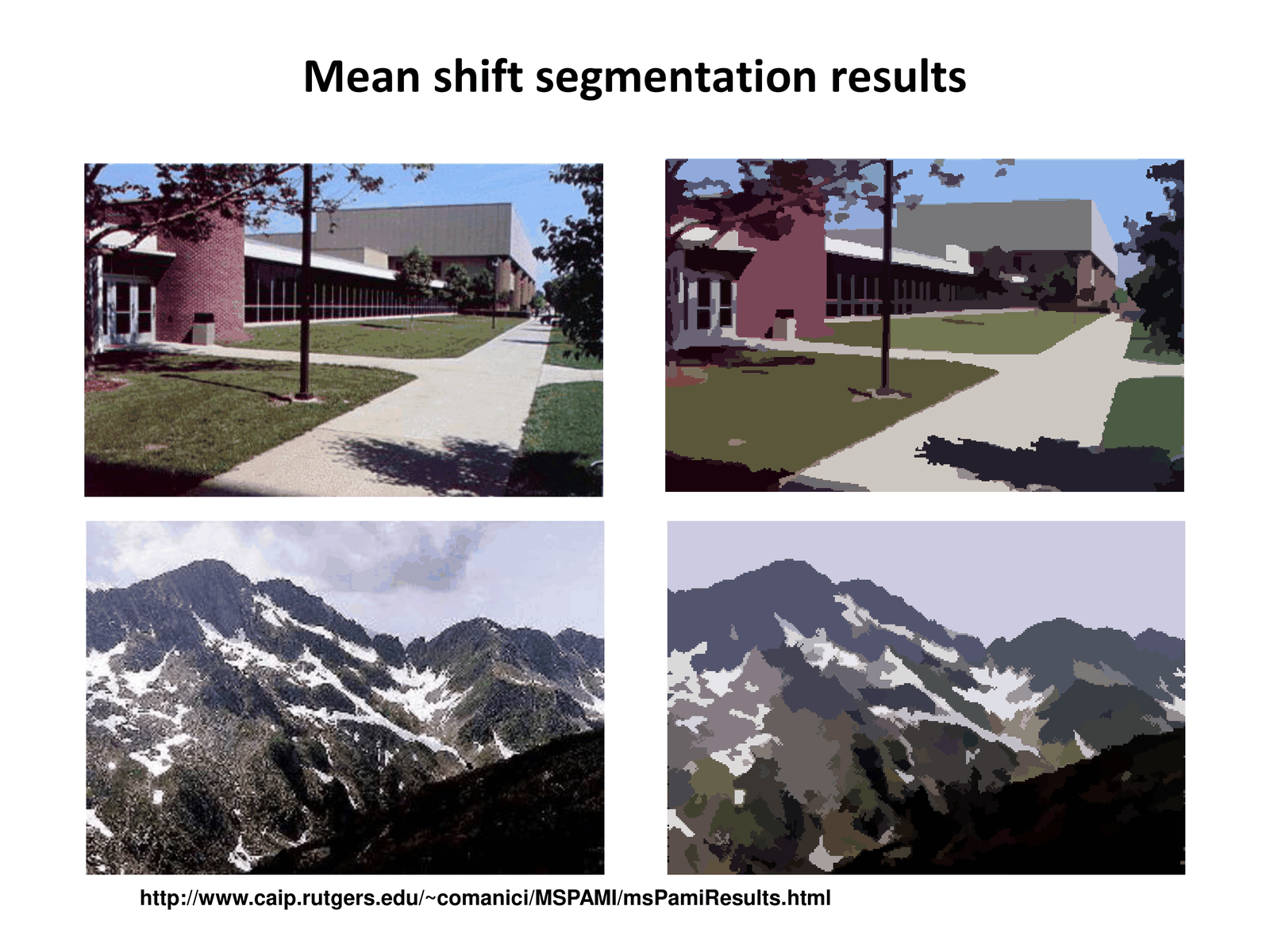

Mean shift segmentation results

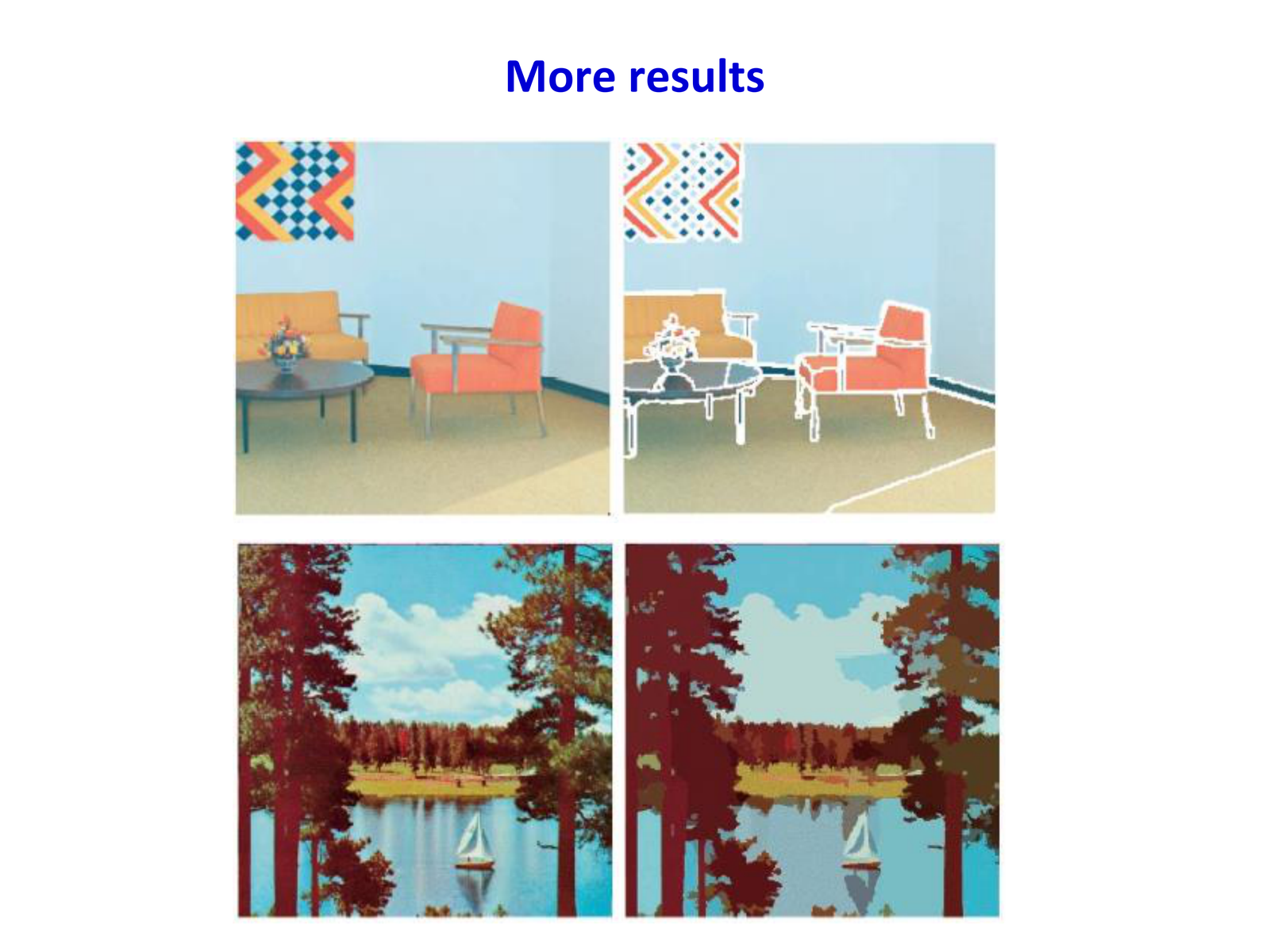

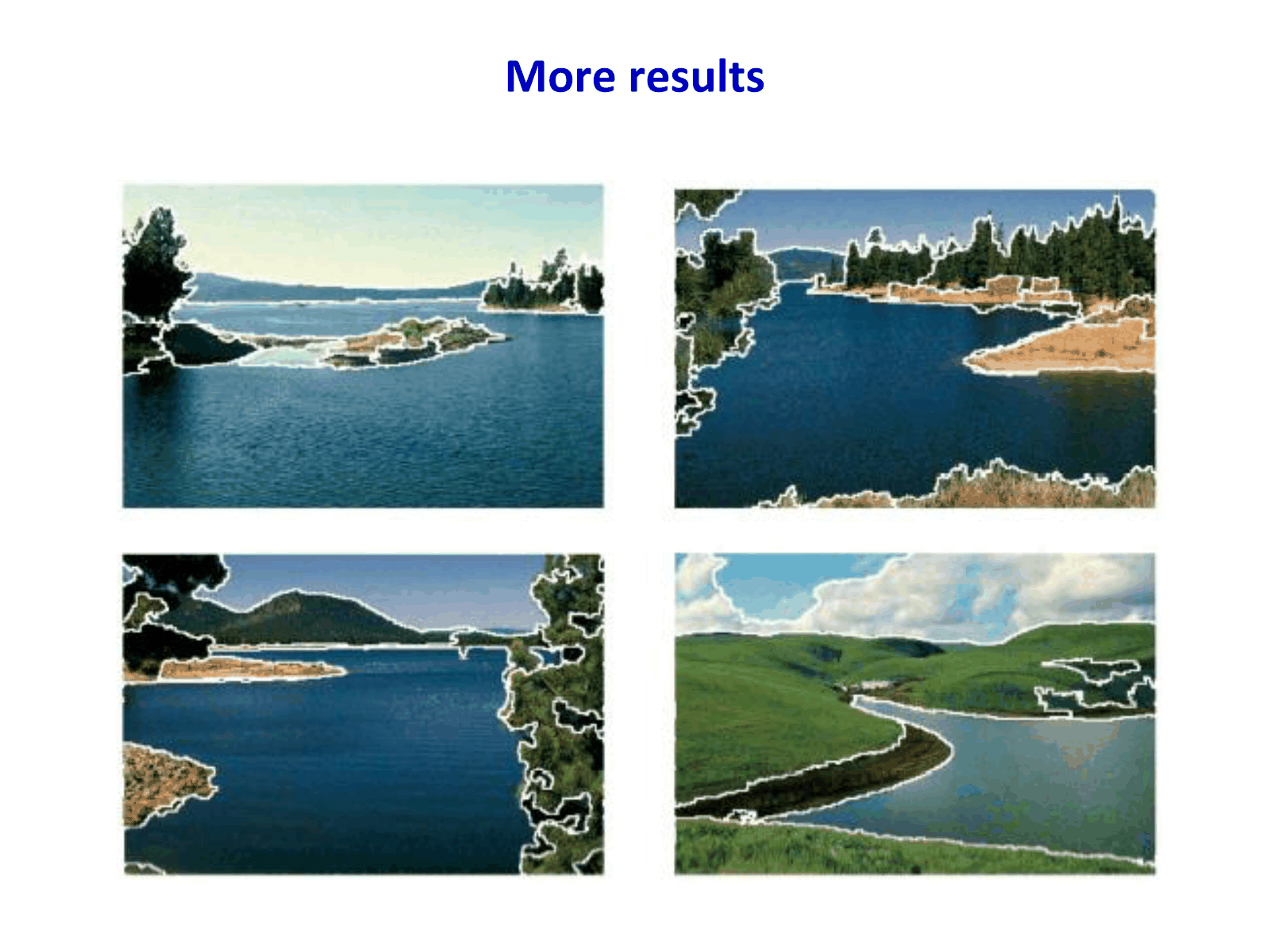

More mean shift results

Mean Shift 的优缺点

优点：不假设簇是球形、参数相对少（主要是窗口大小）、可得到可变数量的模态、对异常点相对鲁棒。

缺点：对窗口大小敏感、计算开销大、特征维数升高后更难扩展。

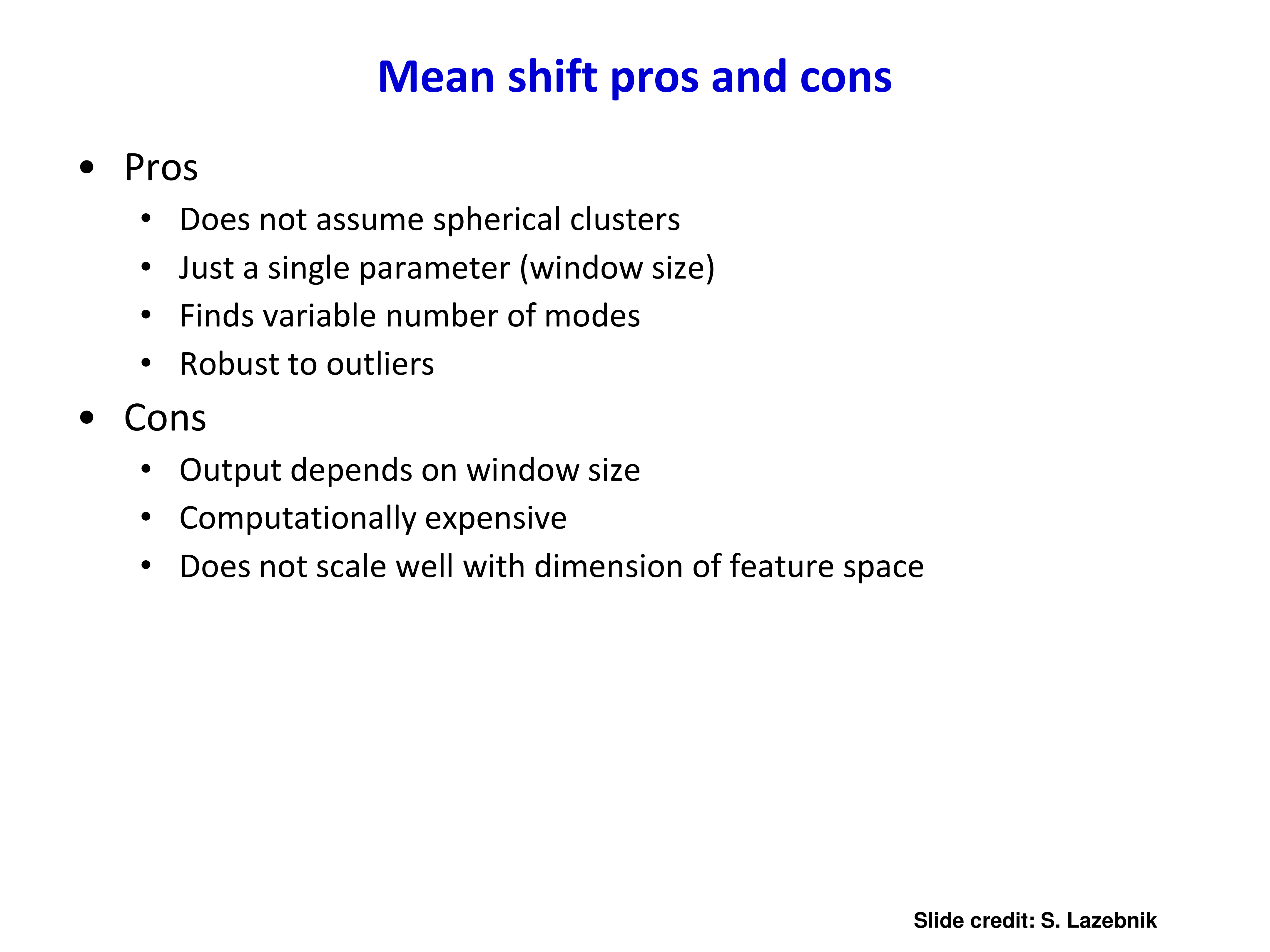

Mean shift pros/cons

4 图分割：Normalized Cut（Ncut）¶

Normalized Cut 把分割建模为 图的划分（graph partitioning）：像素/超像素是节点，边权是相似度（affinity），希望切断“弱连接”而保留“强连接”。

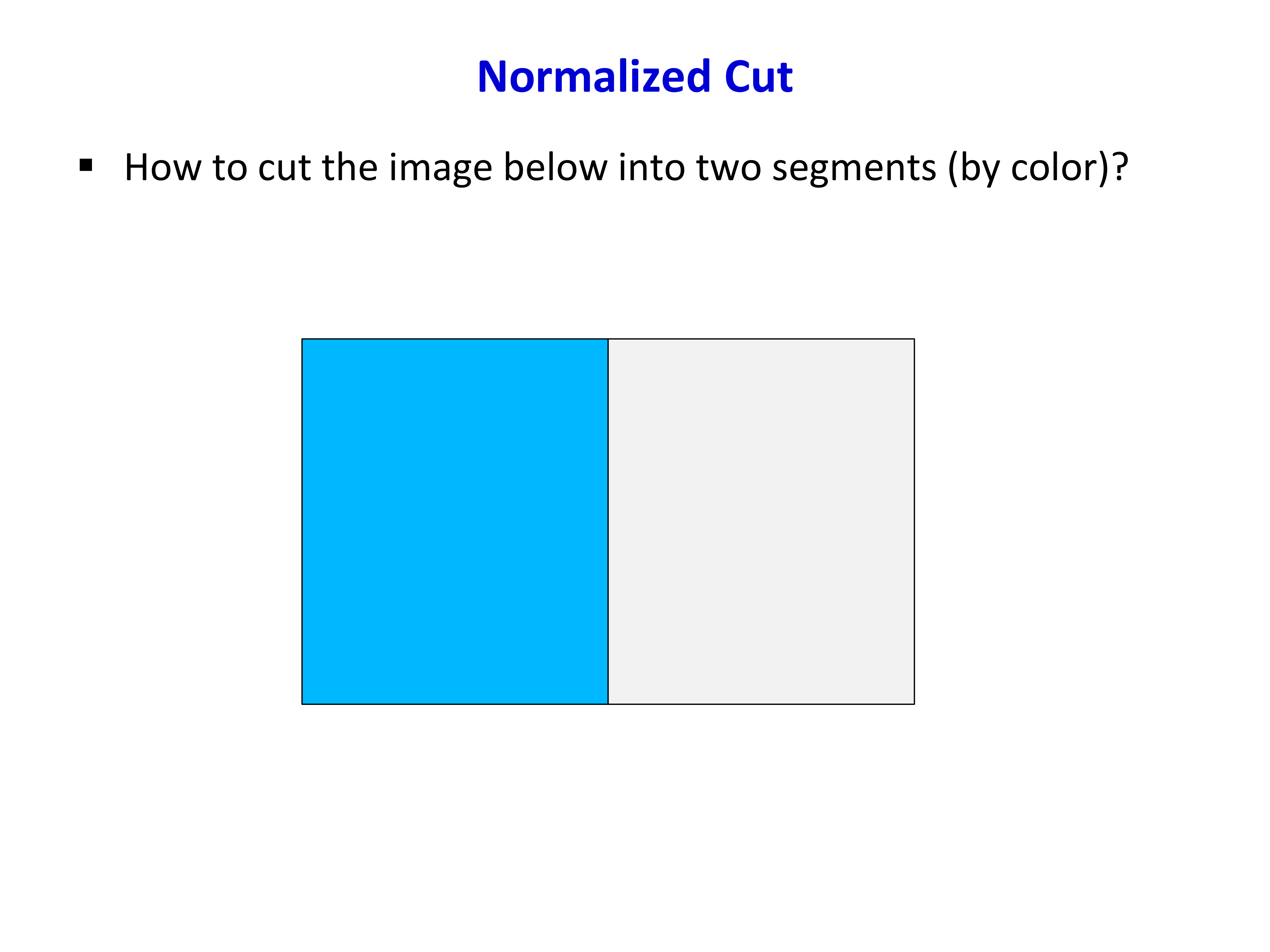

Ncut question

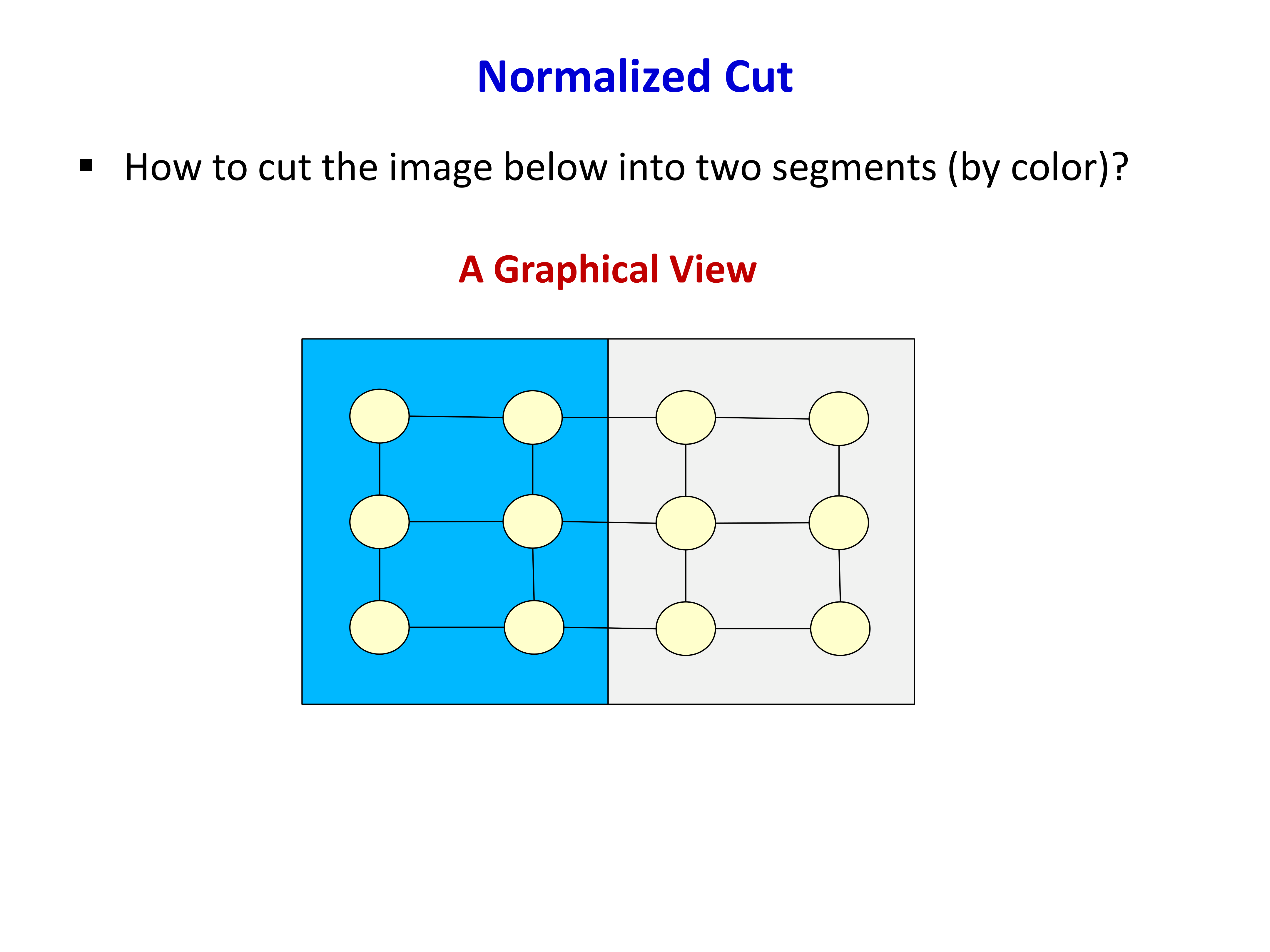

Graphical view

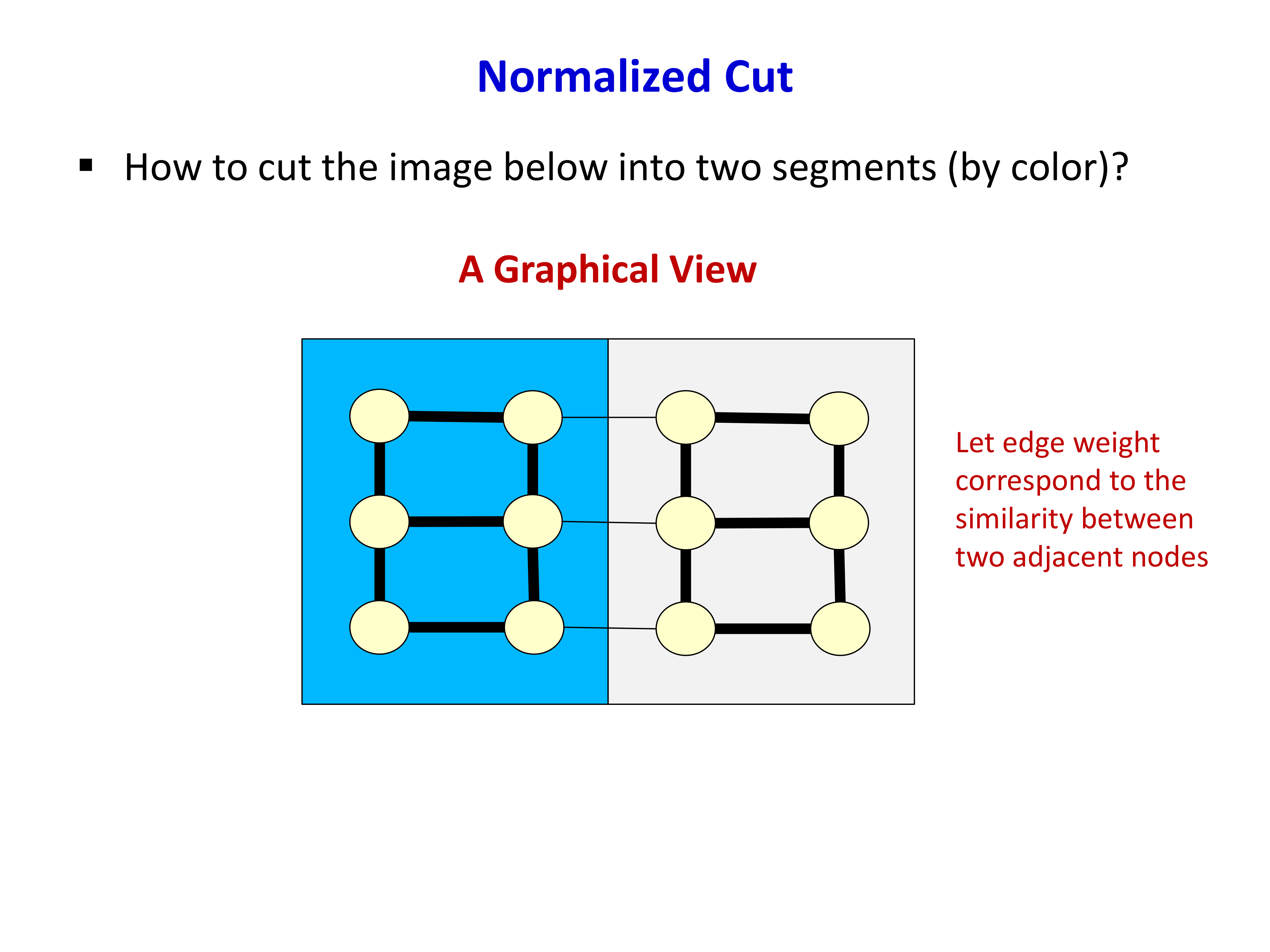

Edge weight as similarity

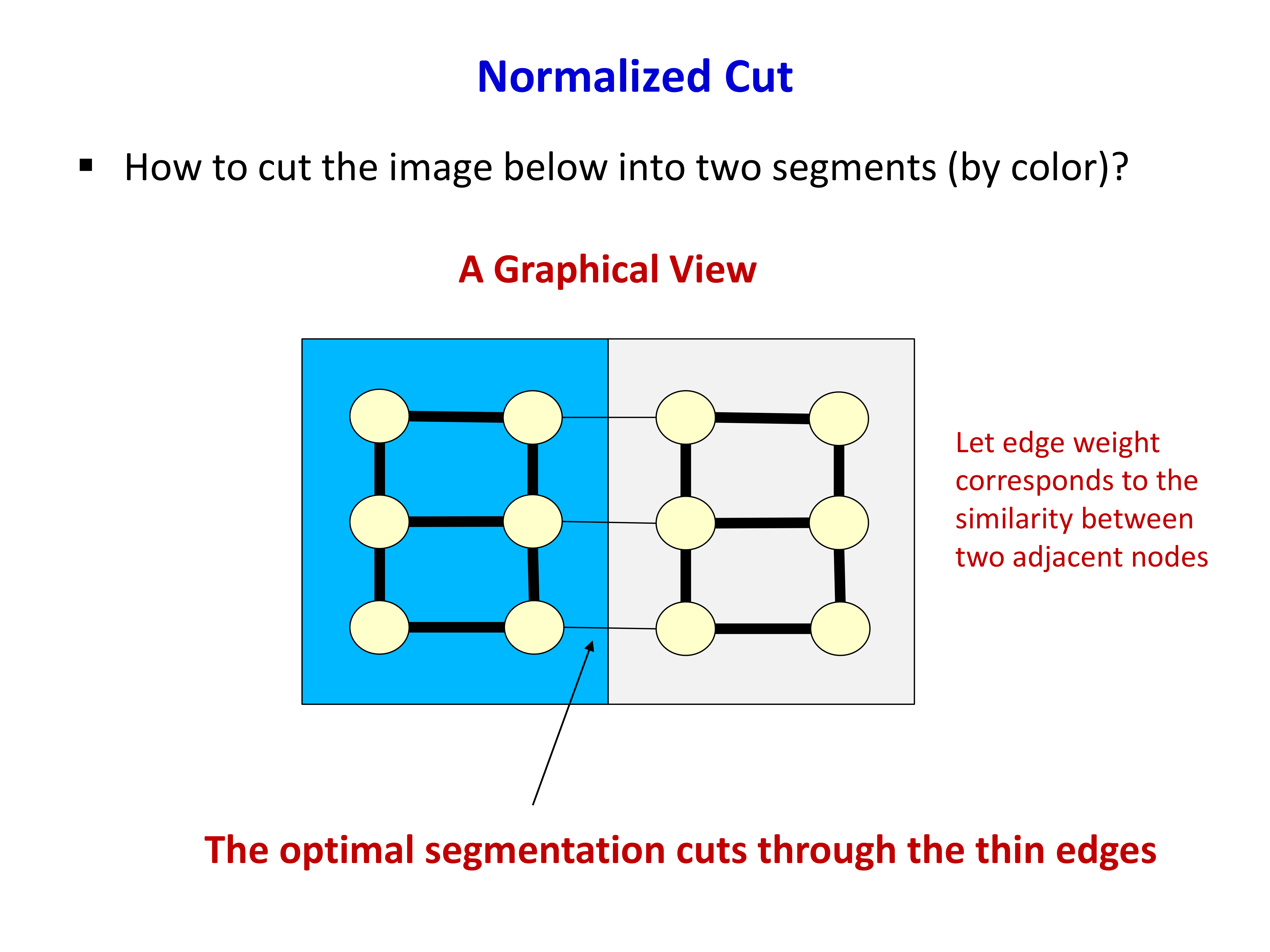

Cut through thin edges

4.1 图表示与相似度（affinity）¶

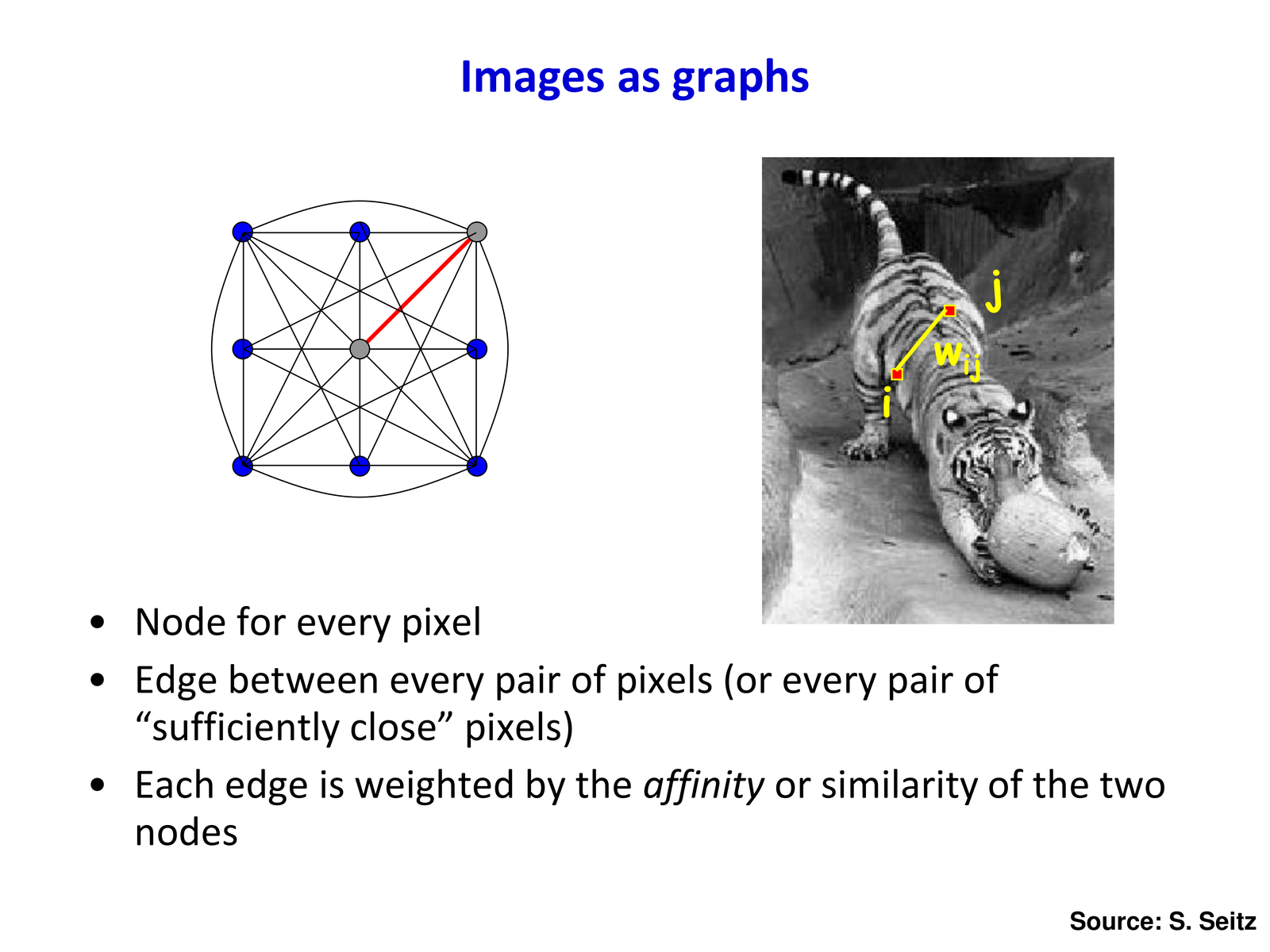

Images as graphs

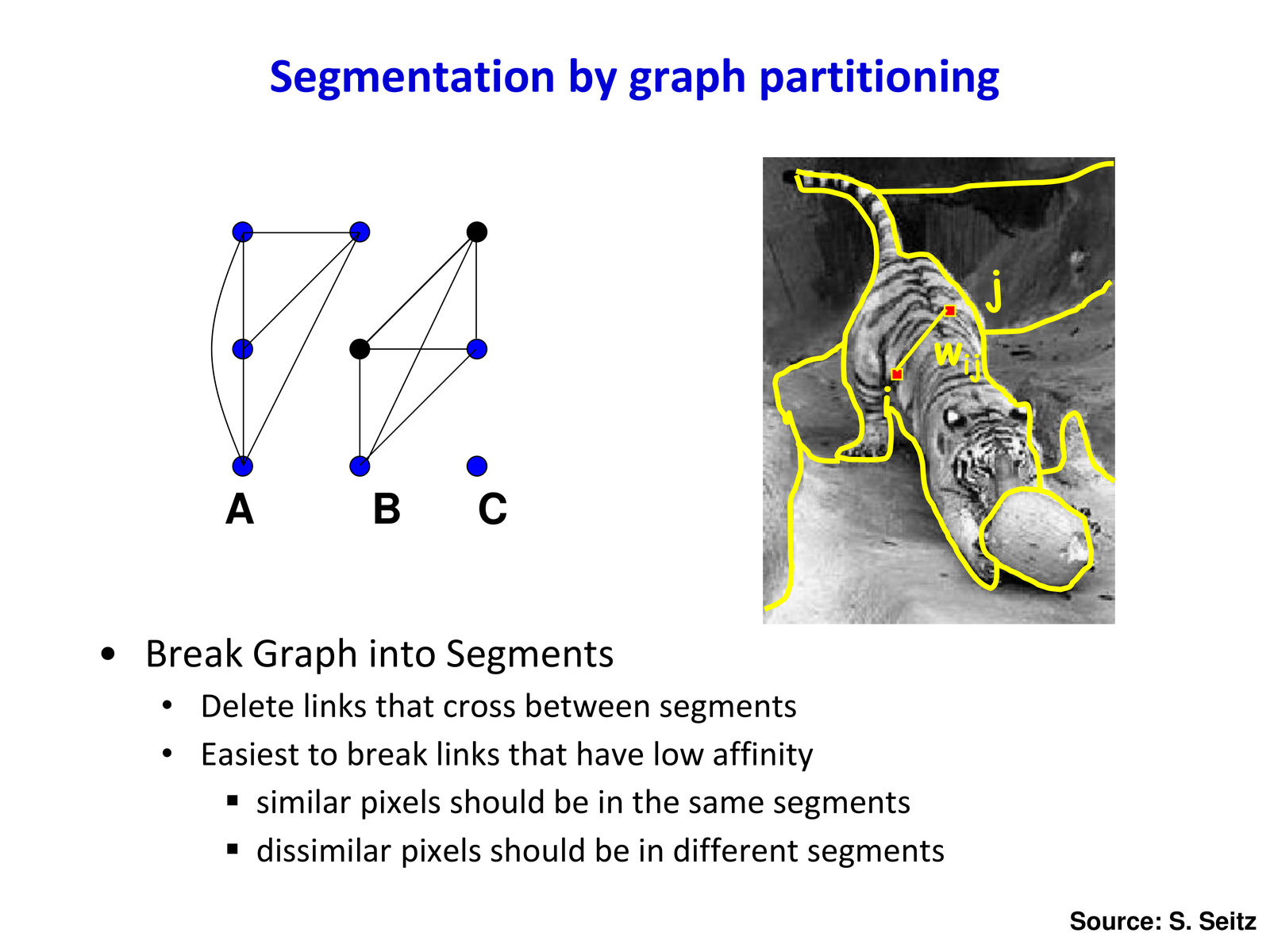

Segmentation by graph partitioning

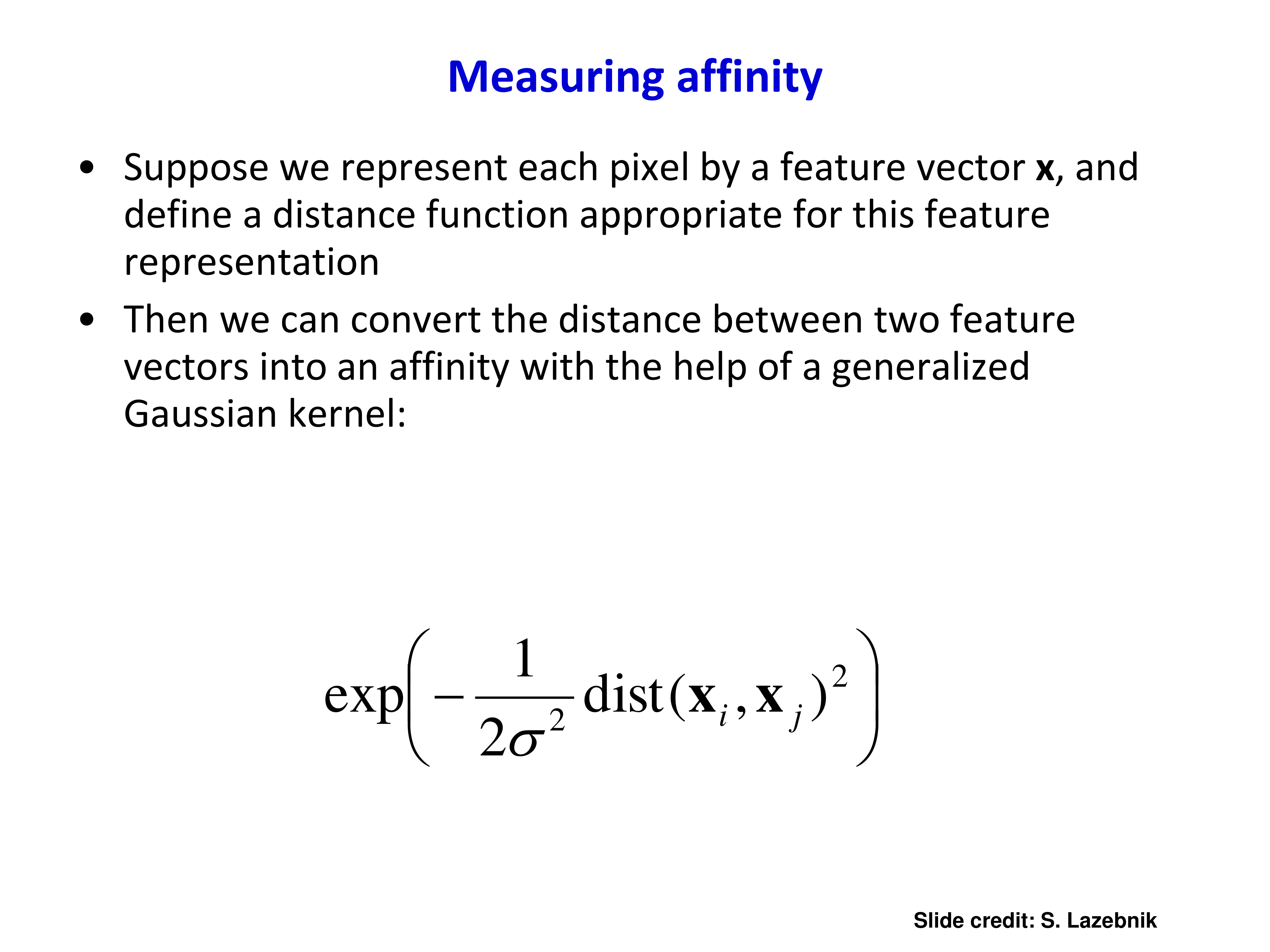

常见相似度构造：把两点距离通过 Gaussian kernel 映射成亲和力：

\[ w_{ij} = \exp\left(-\frac{\mathrm{dist}(x_i,x_j)^2}{2\sigma^2}\right) \]

Affinity with Gaussian kernel

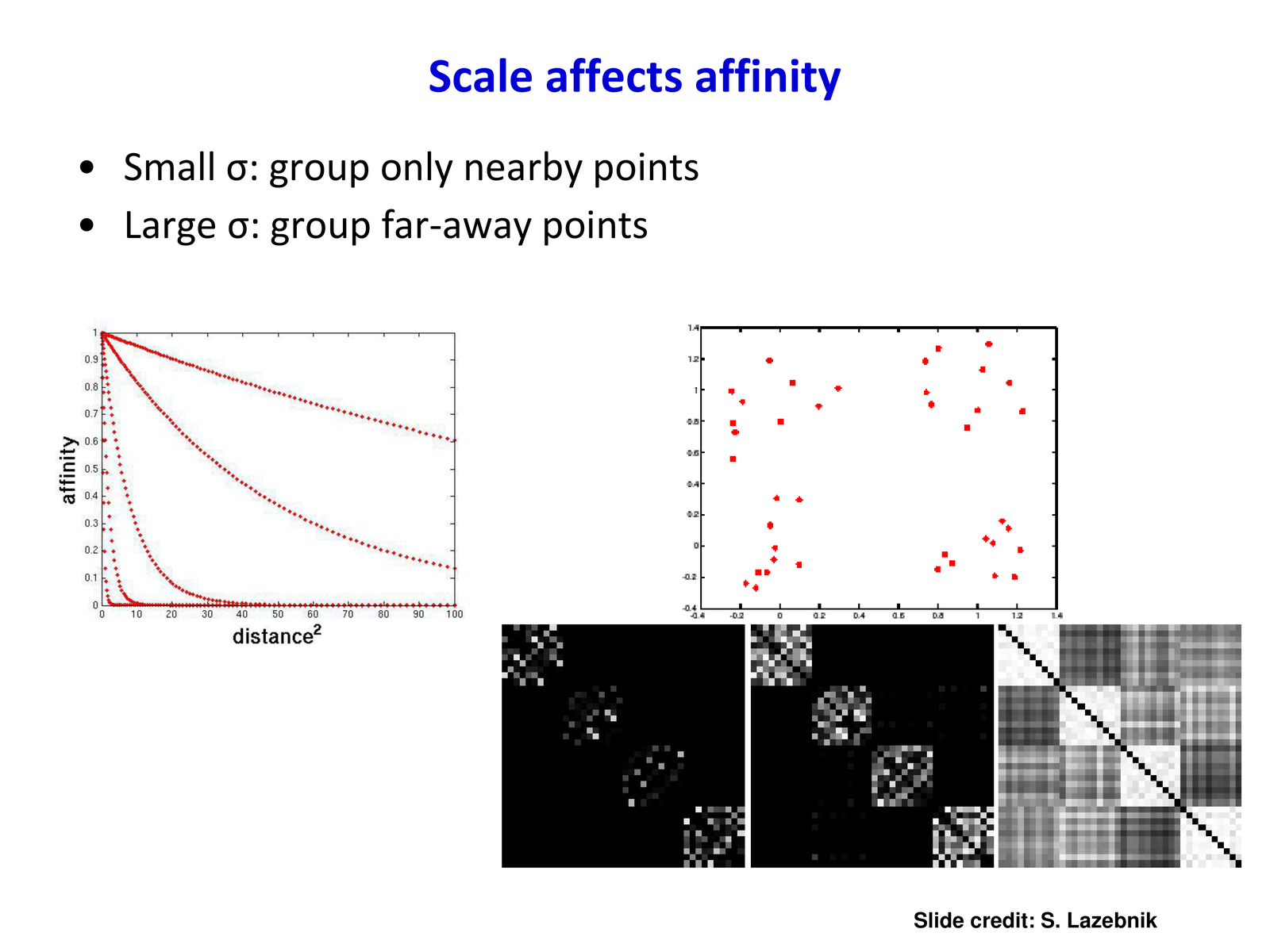

尺度 \(\sigma\) 决定“邻近”的范围：\(\sigma\) 小只连接很近的点，\(\sigma\) 大会把更远的点也连接起来。

实践里，相似度常同时考虑 颜色差异 + 空间距离，例如：

\[ w_{ij} = \exp\left(-\frac{\|I_i-I_j\|^2}{2\sigma_I^2}\right) \exp\left(-\frac{\|p_i-p_j\|^2}{2\sigma_p^2}\right) \]

并只在局部邻域连边（而非全连接图），否则图太大、存储和求解都会很重。

Scale affects affinity

4.2 Min-Cut 的问题与 Normalized Cut¶

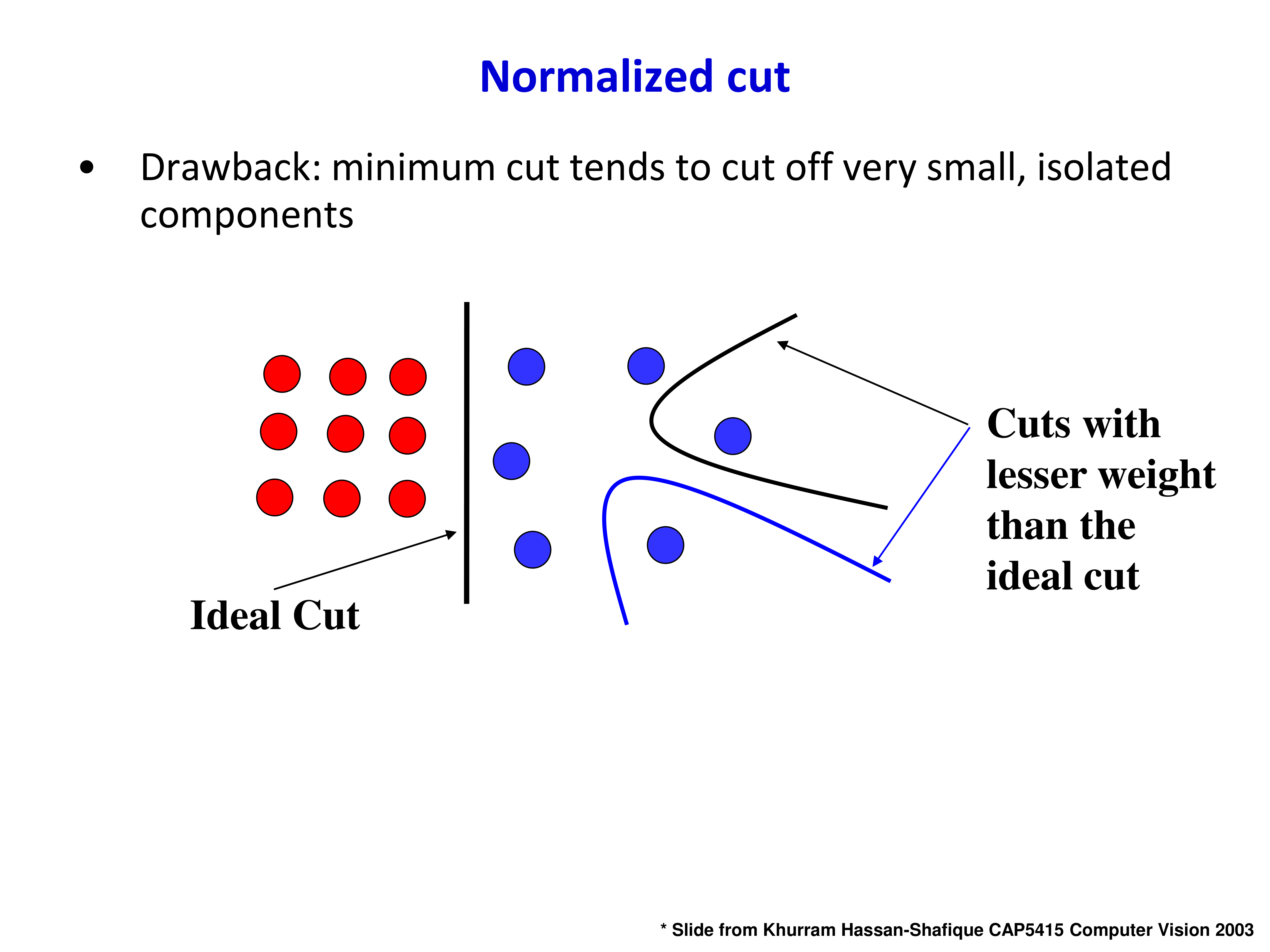

最小割（min-cut）倾向于切掉很小、孤立的区域（因为切一小块的边权和可能很小），不符合“语义上合理的分割”。

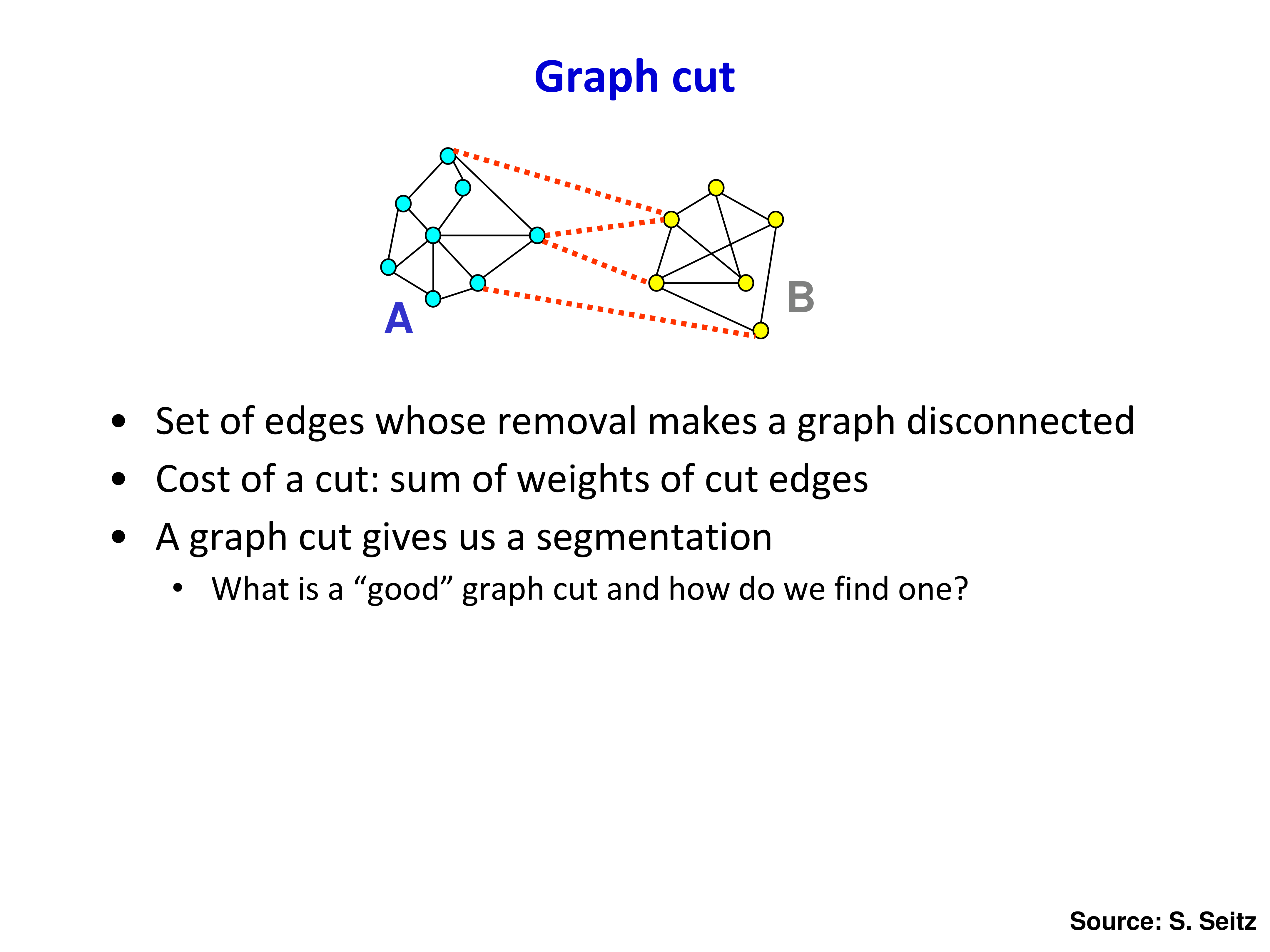

Graph cut and min cut

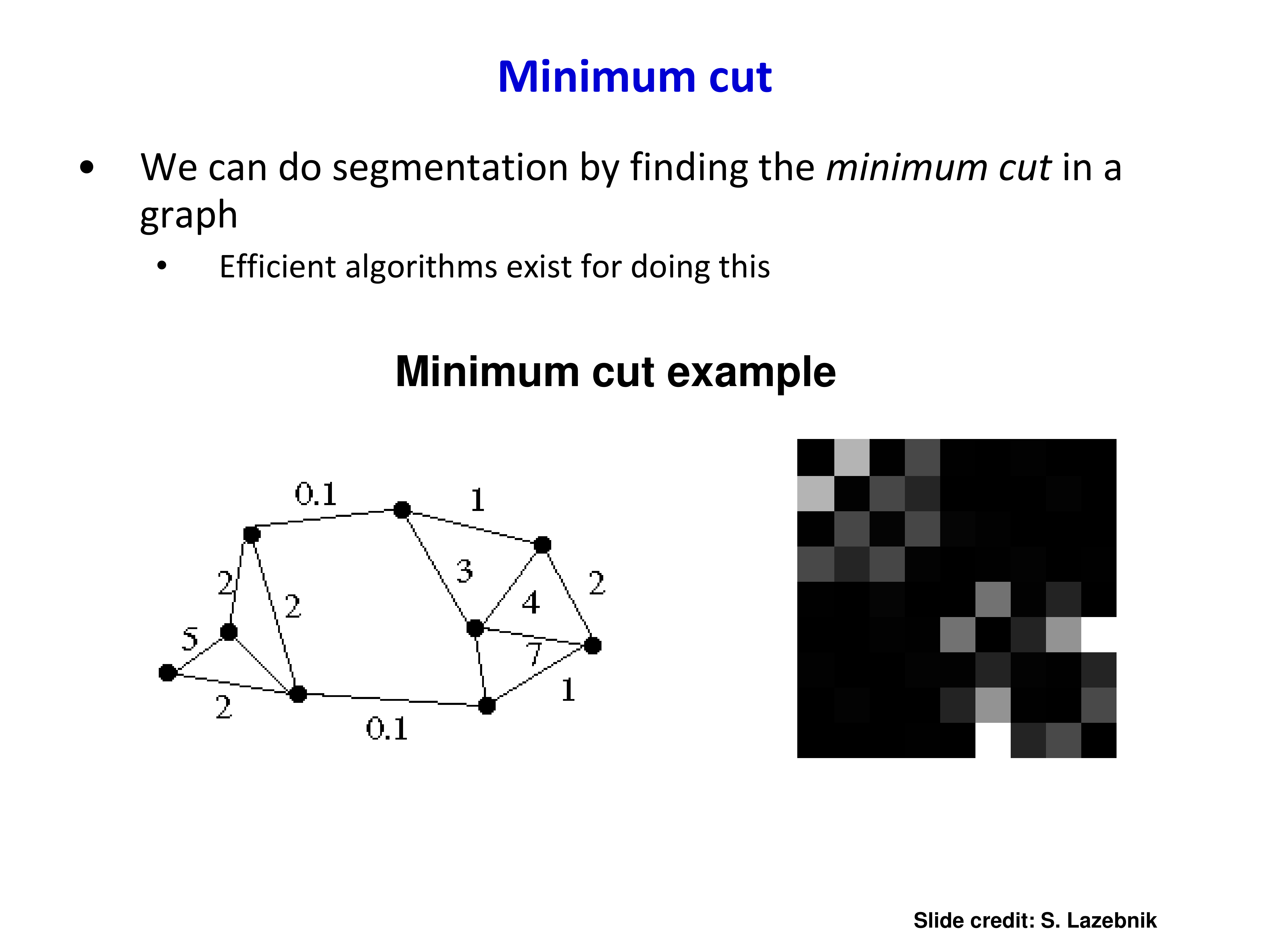

Minimum cut example

Ncut 用归一化来抑制“切一小块”的偏置。设 \(A,B\) 为两部分，\(V\) 为全体节点：

\(\mathrm{cut}(A,B)=\sum_{i\in A, j\in B} w_{ij}\)
\(\mathrm{assoc}(A,V)=\sum_{i\in A, j\in V} w_{ij}\)

则：

\[ \mathrm{Ncut}(A,B) = \frac{\mathrm{cut}(A,B)}{\mathrm{assoc}(A,V)} + \frac{\mathrm{cut}(A,B)}{\mathrm{assoc}(B,V)} \]

Normalized cut motivation

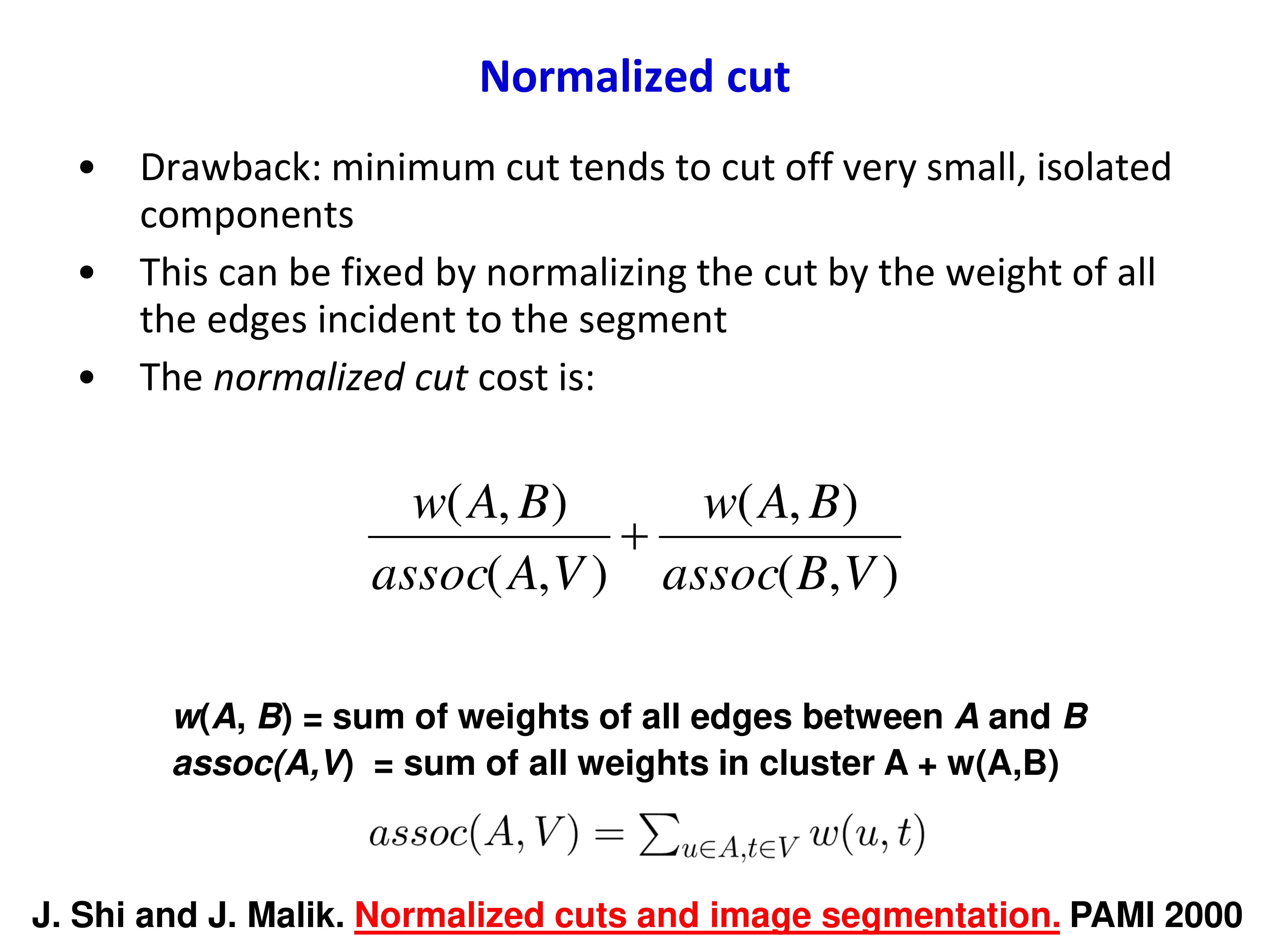

Normalized cut cost

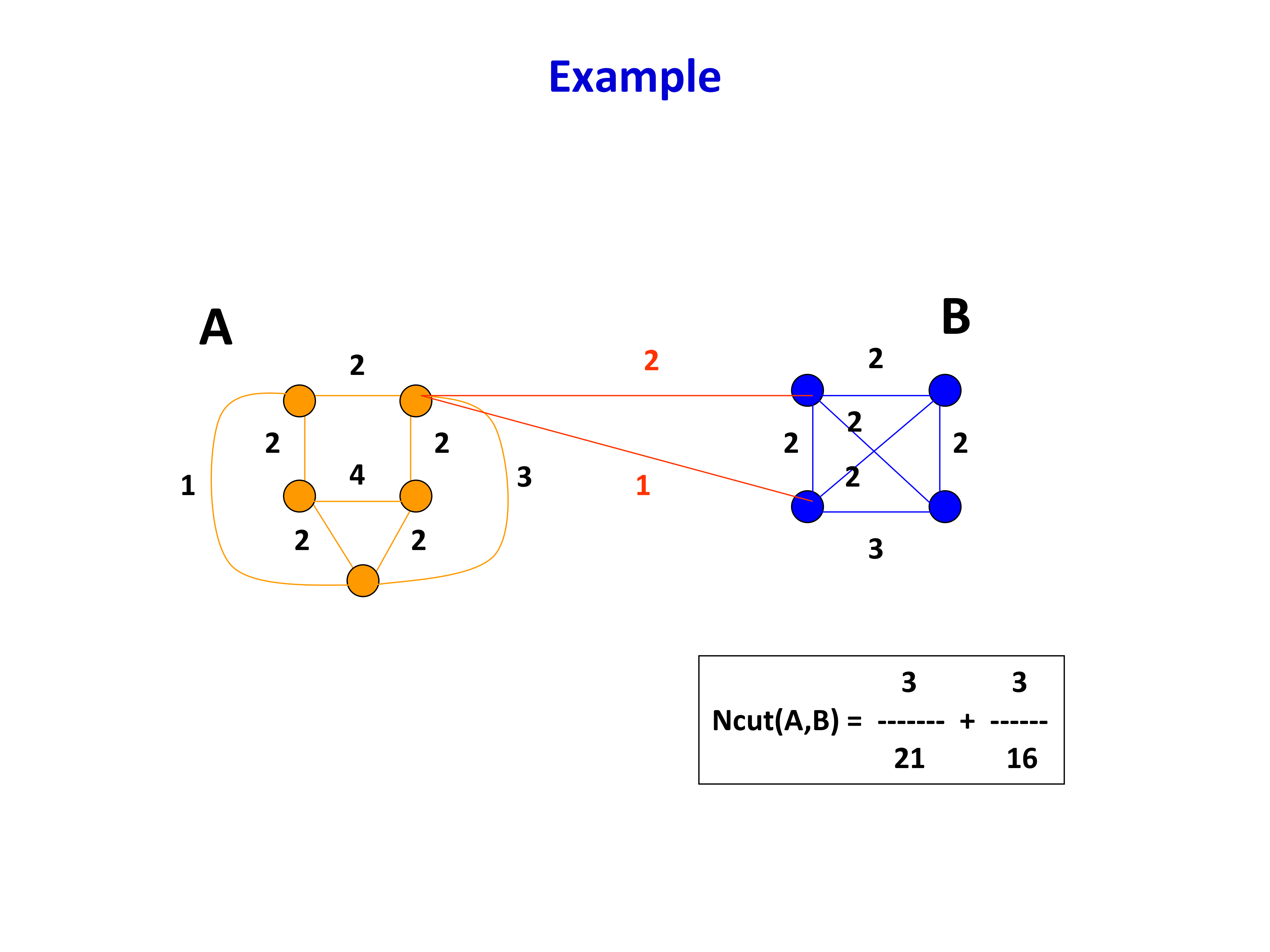

Ncut example

4.3 松弛与特征向量解法（广义特征值问题）¶

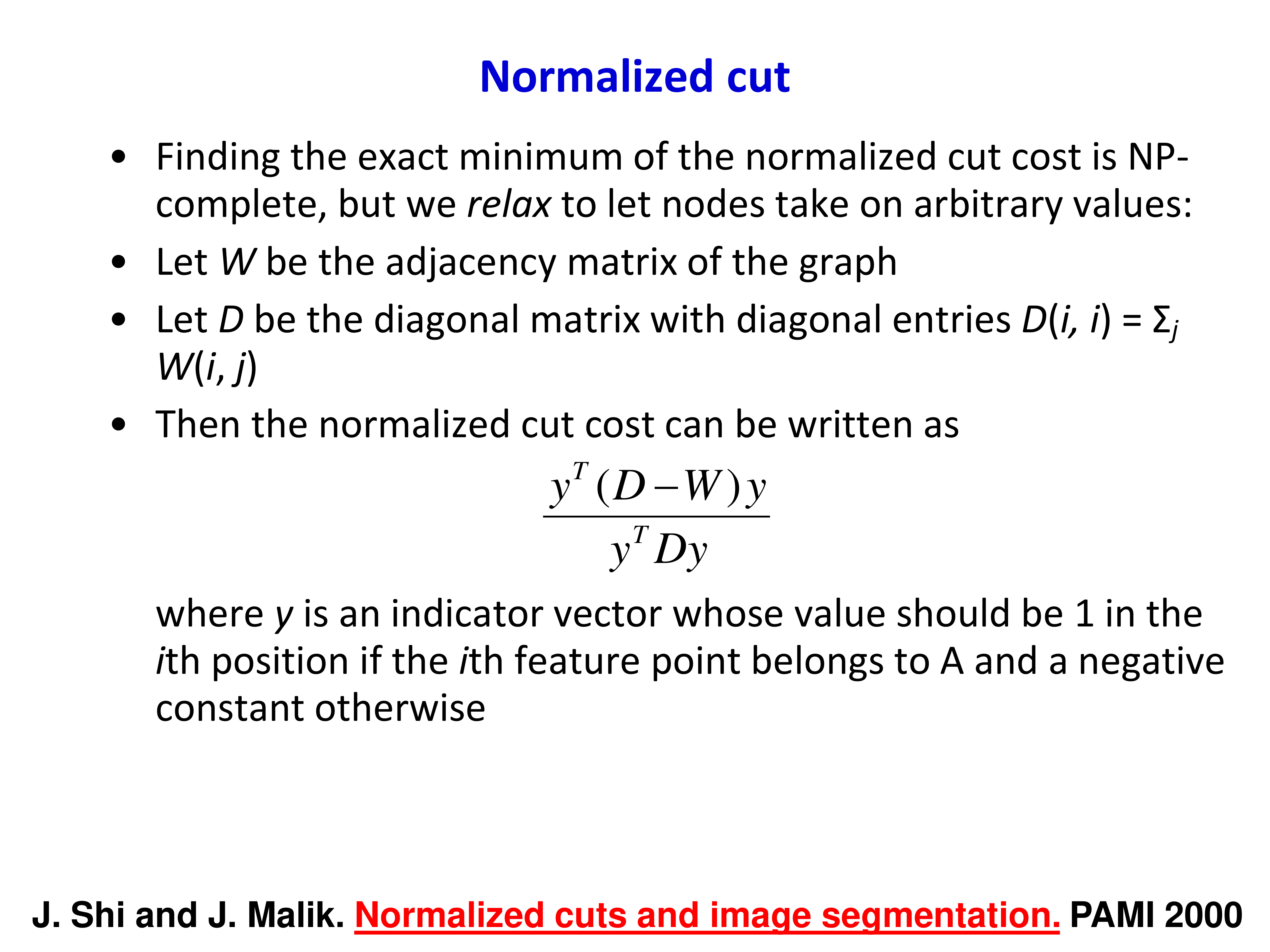

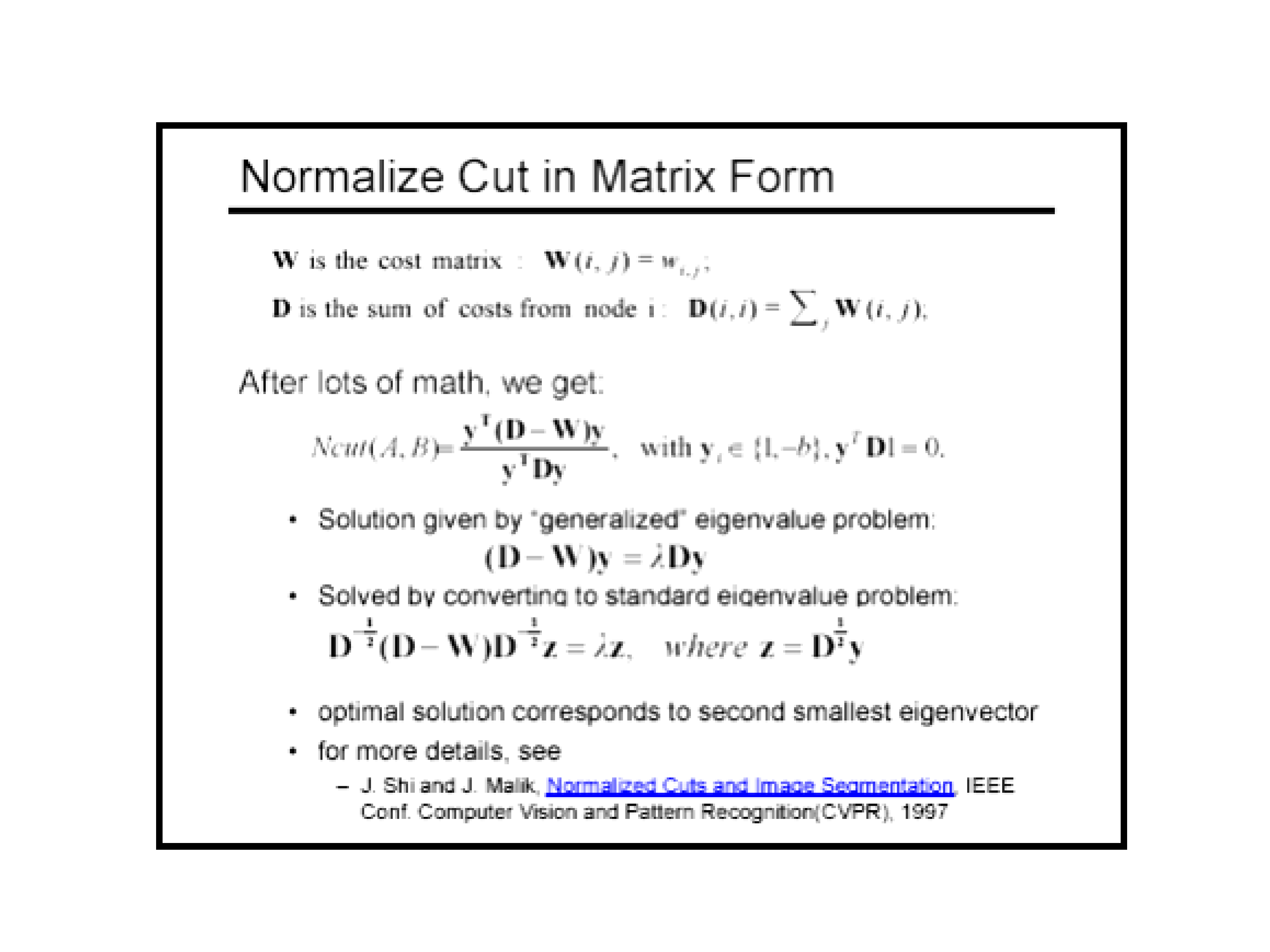

令 \(W\) 为邻接矩阵，\(D\) 为度矩阵（\(D_{ii}=\sum_j W_{ij}\)）。对指示向量做连续松弛后，Ncut 的优化可转化为解广义特征值问题：

\[ (D-W)y = \lambda Dy \]

通常取 第二小 特征值对应的特征向量作为划分依据（第一小对应平凡解）。

这里的“第二小特征向量”可理解为图上的“最平滑非平凡划分方向”：它让强连接节点取值更接近，弱连接两侧取值差异更大。再对该向量做阈值切分（如 0、median 或搜索最优阈值）即可得到二分结果。

Ncut relaxation

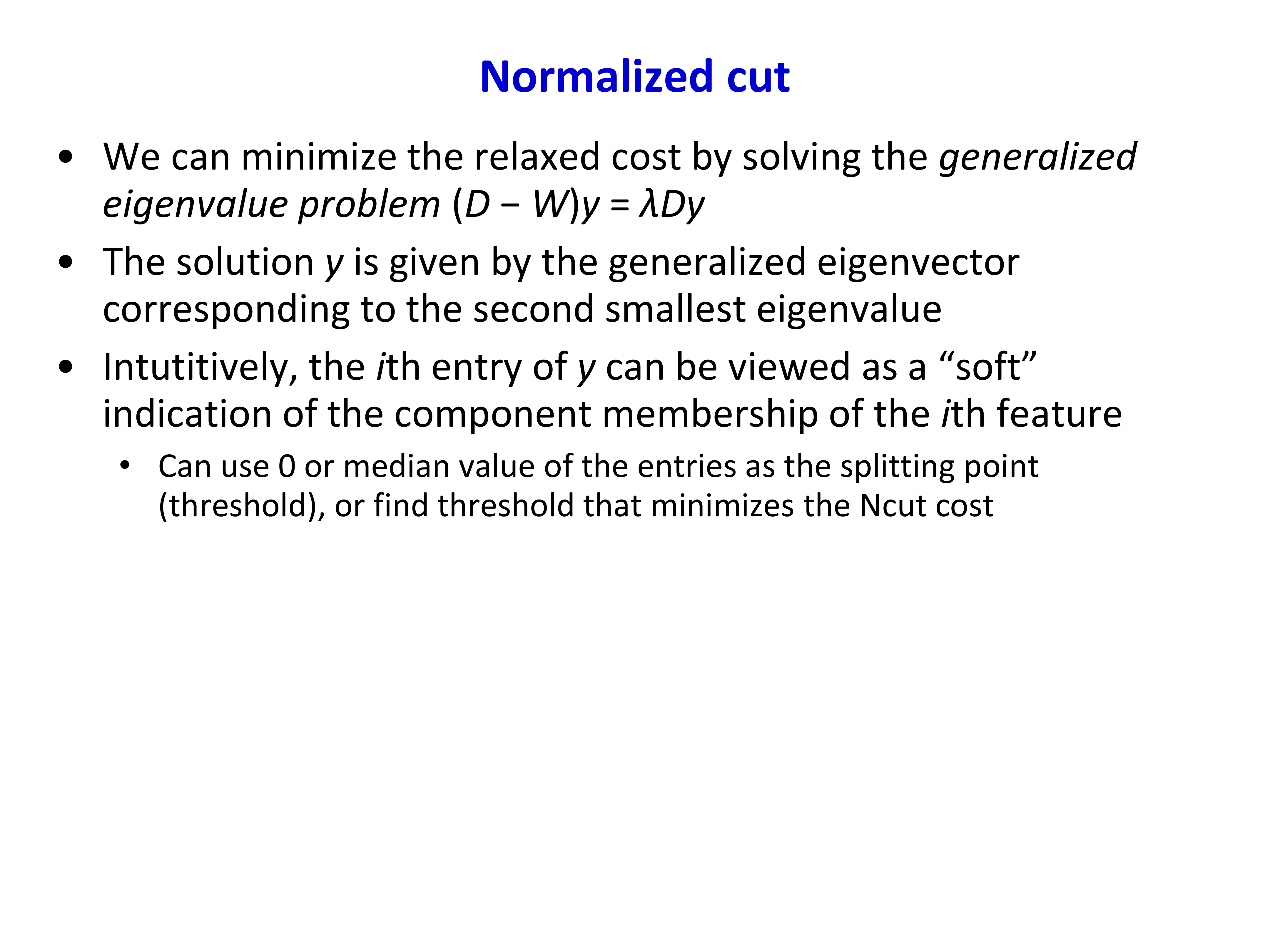

Generalized eigenvalue problem

Ncut 的基本算法流程：

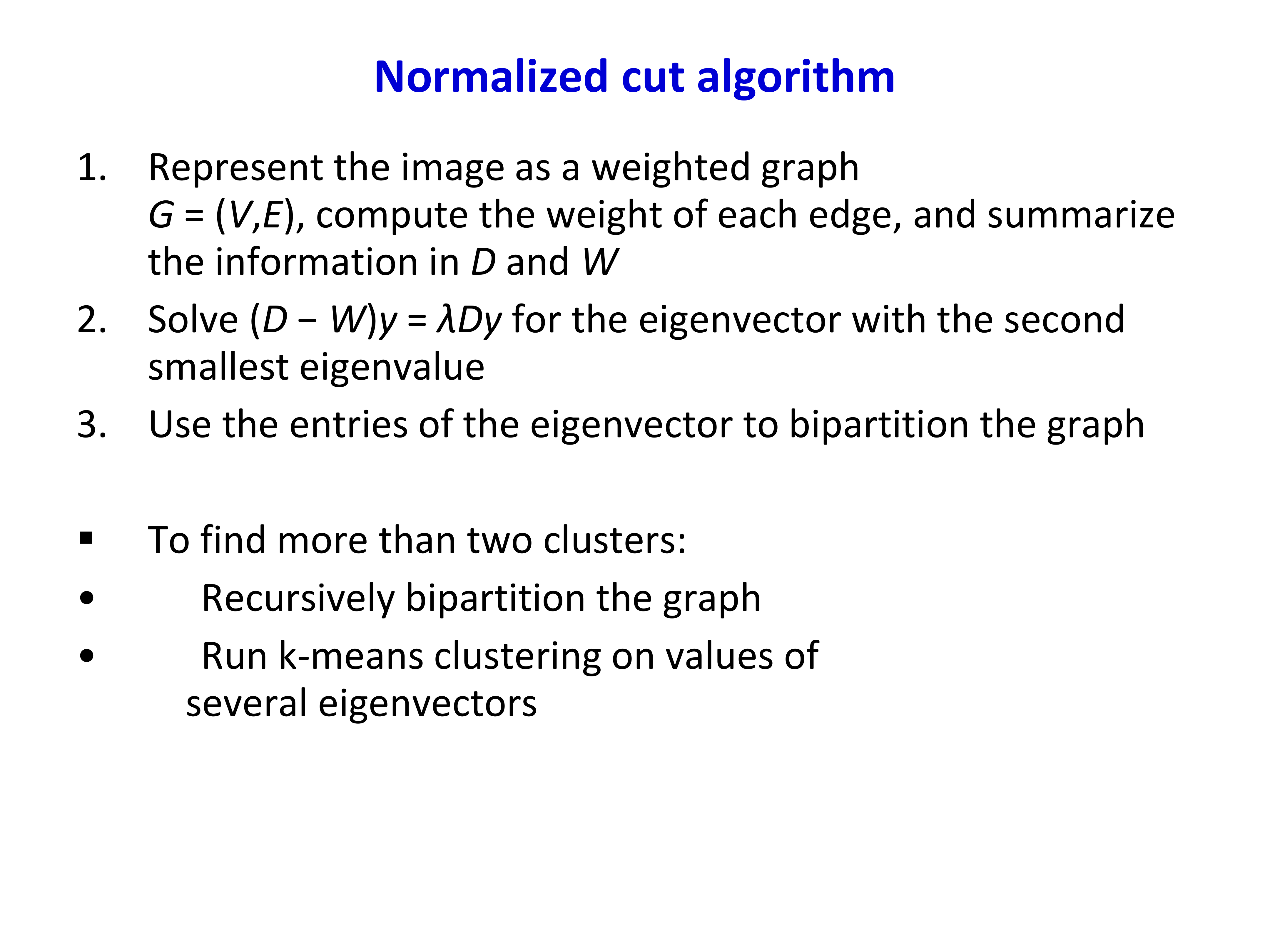

Ncut algorithm

多类扩展常见做法：

递归二分（recursive bipartition）
取多个特征向量后做 k-means

Ncut example

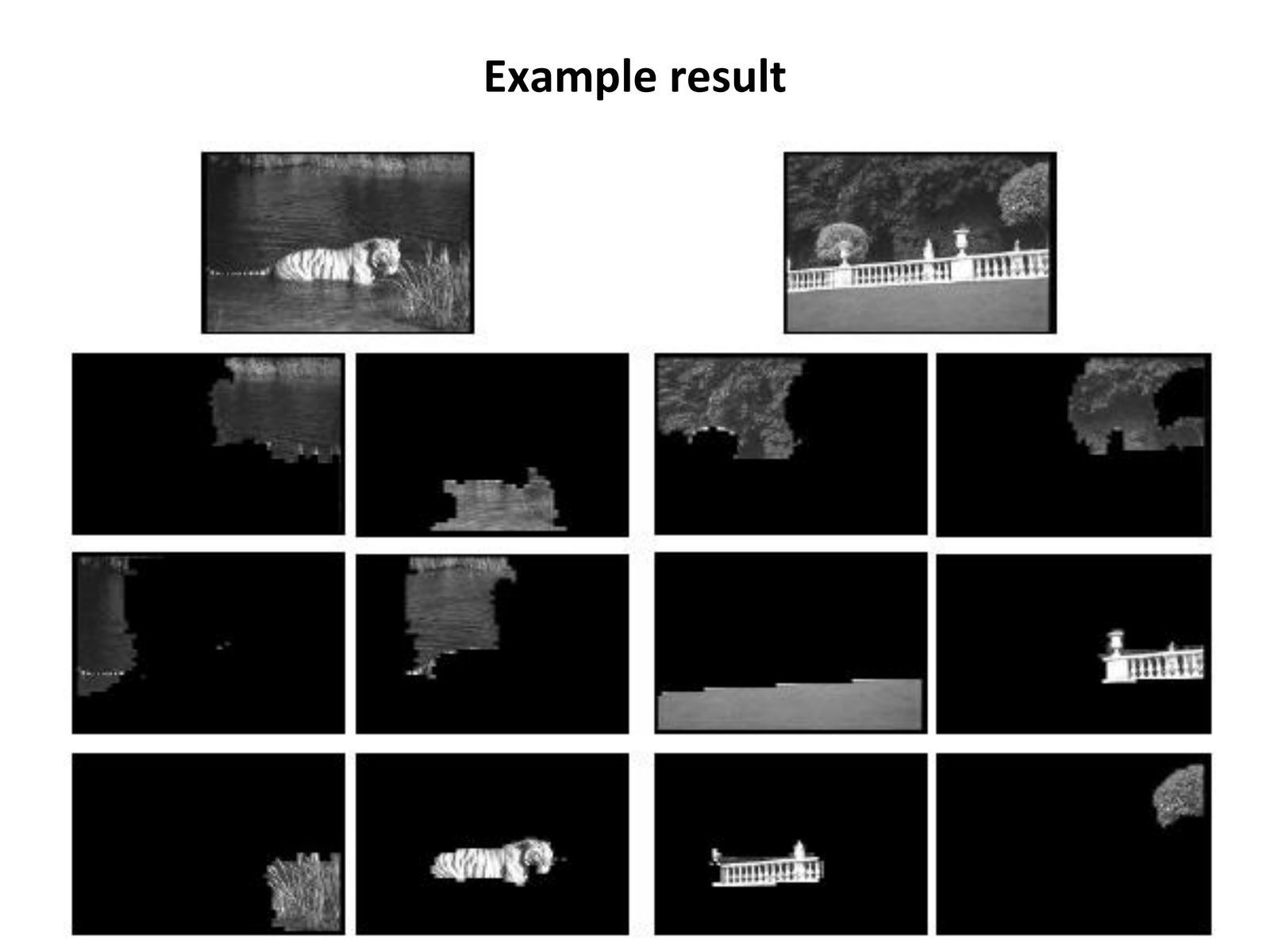

Ncut result

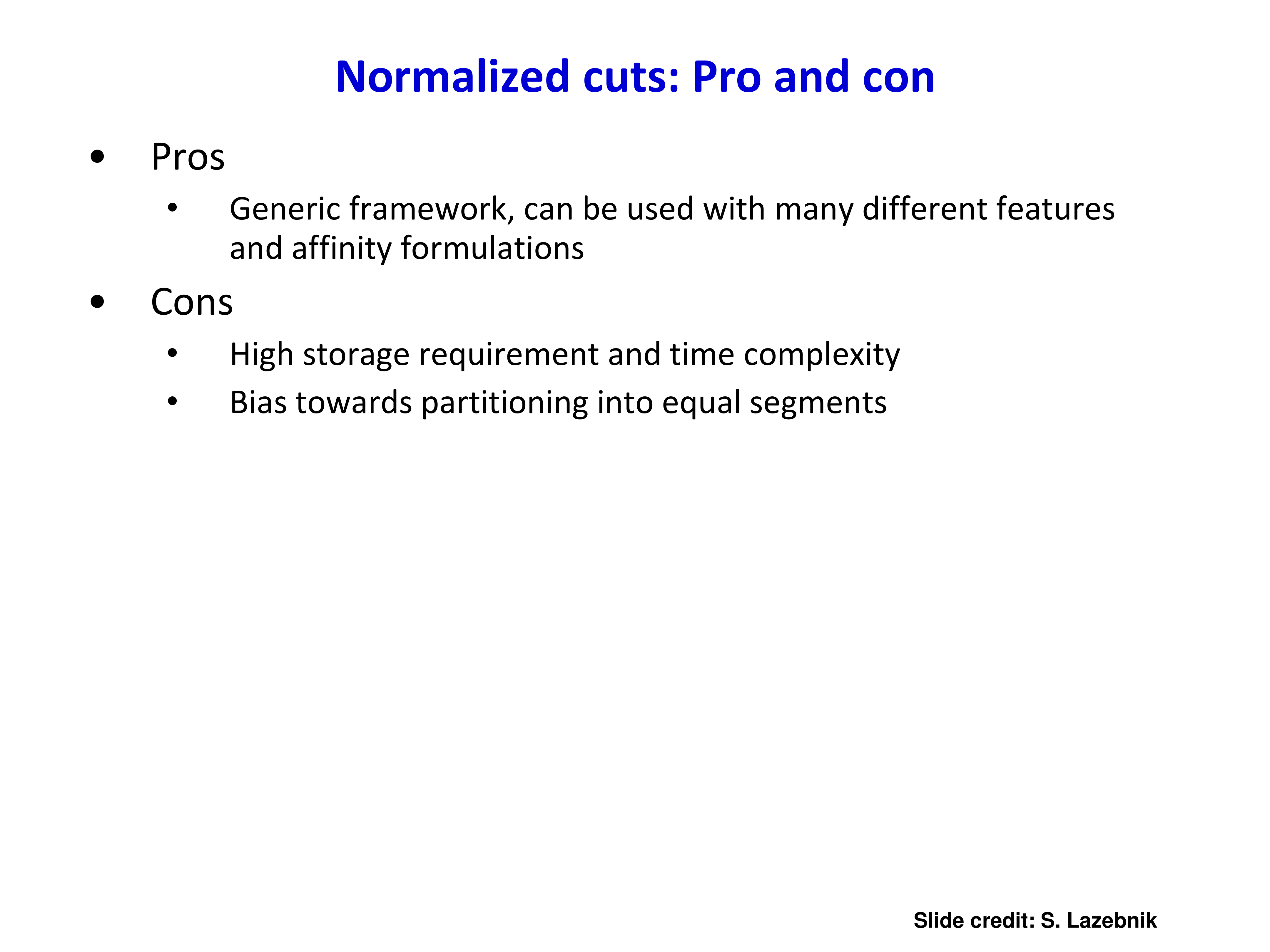

Normalized Cut 的优缺点

优点：框架通用，特征/相似度的定义灵活，能捕获全局一致性（相对局部聚类而言）。

缺点：时间和存储开销大；存在倾向把图划成“大小相近”区域的偏置。

Ncut pros/cons

最后，讲义强调 Ncut 缺少“全局的前景/背景建模”能力，这也是后续交互式 GraphCut/GrabCut 的动机之一。

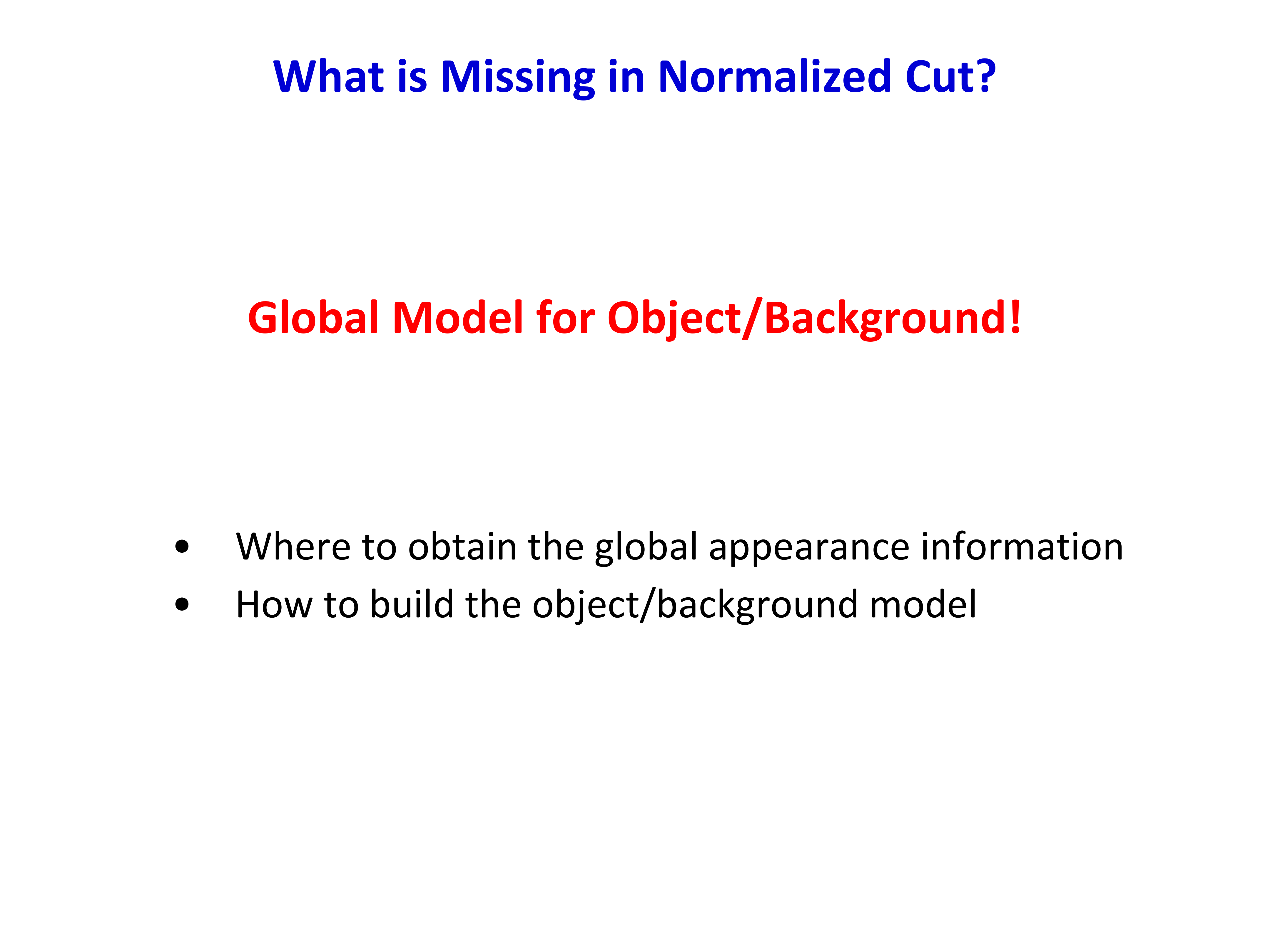

What is missing

5 交互式抠图：Graph Cut / GrabCut / Lazy Snapping¶

Interactive cutout

5.1 Boykov & Jolly：交互式 Graph Cut¶

GraphCut 典型输入是用户 strokes（例如蓝色表示前景、红色表示背景），目标是得到一个二值分割。

User strokes

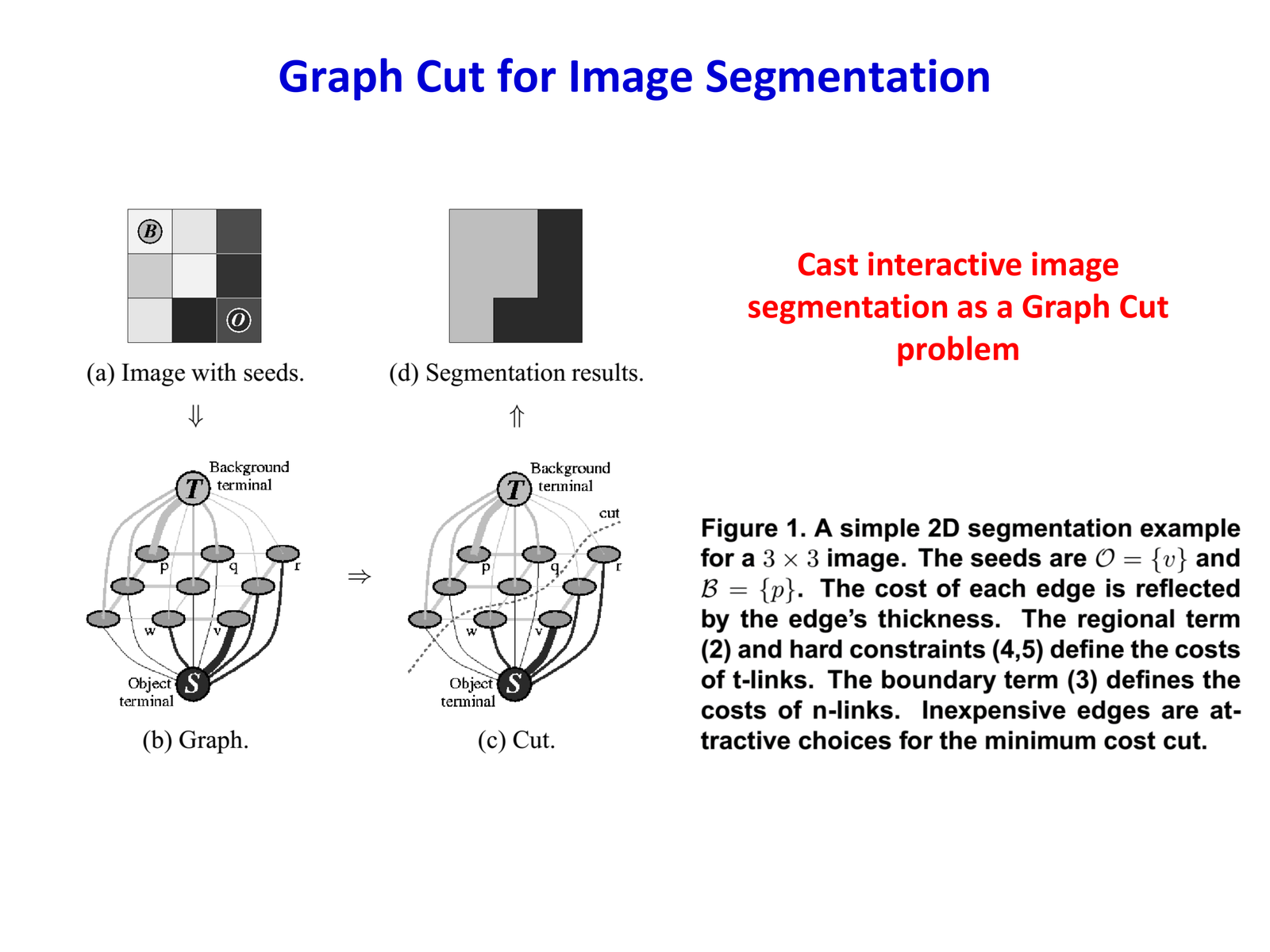

GraphCut formulation

GraphCut 的能量函数常写为二元 MRF：

\[ E(L) = \sum_i D_i(L_i) + \sum_{(i,j)\in\mathcal{E}} V_{ij}(L_i,L_j) \]

\(L_i\in\{0,1\}\) 表示像素 \(i\) 的前景/背景标签
\(D_i\) 是 unary term（数据项/区域项），通常由颜色直方图或概率模型给出
\(V_{ij}\) 是 pairwise term（平滑项），鼓励相似且相邻的像素获得相同标签

一个常见的平滑项写法是：

\[ V_{ij}(L_i,L_j)=\lambda\,[L_i\neq L_j]\exp\left(-\beta\|I_i-I_j\|^2\right) \]

含义是：当两个像素颜色很接近时，给它们不同标签会被更强惩罚；在强边缘（颜色突变处）惩罚变小，从而允许切割沿真实边界通过。

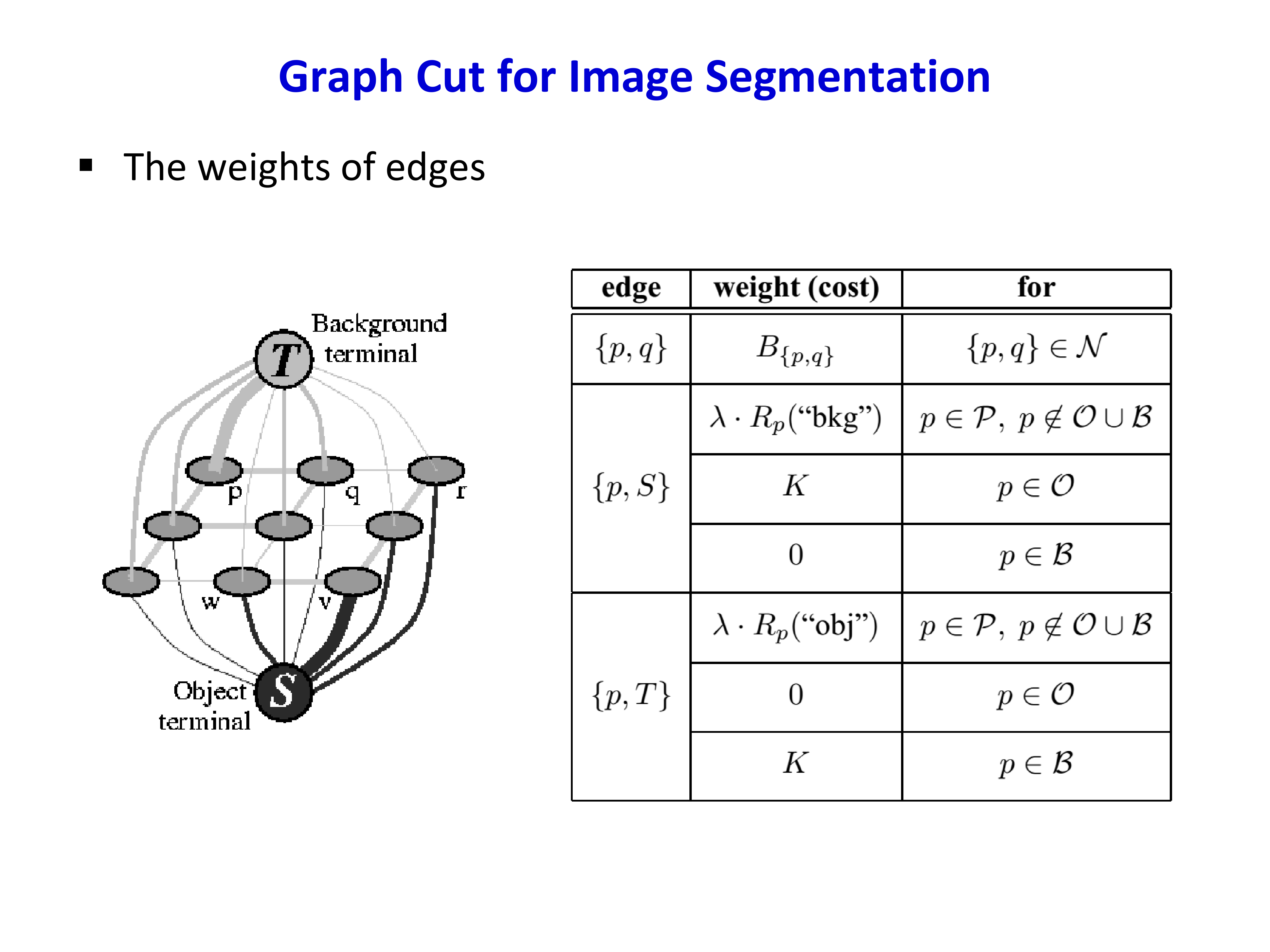

Edge weights

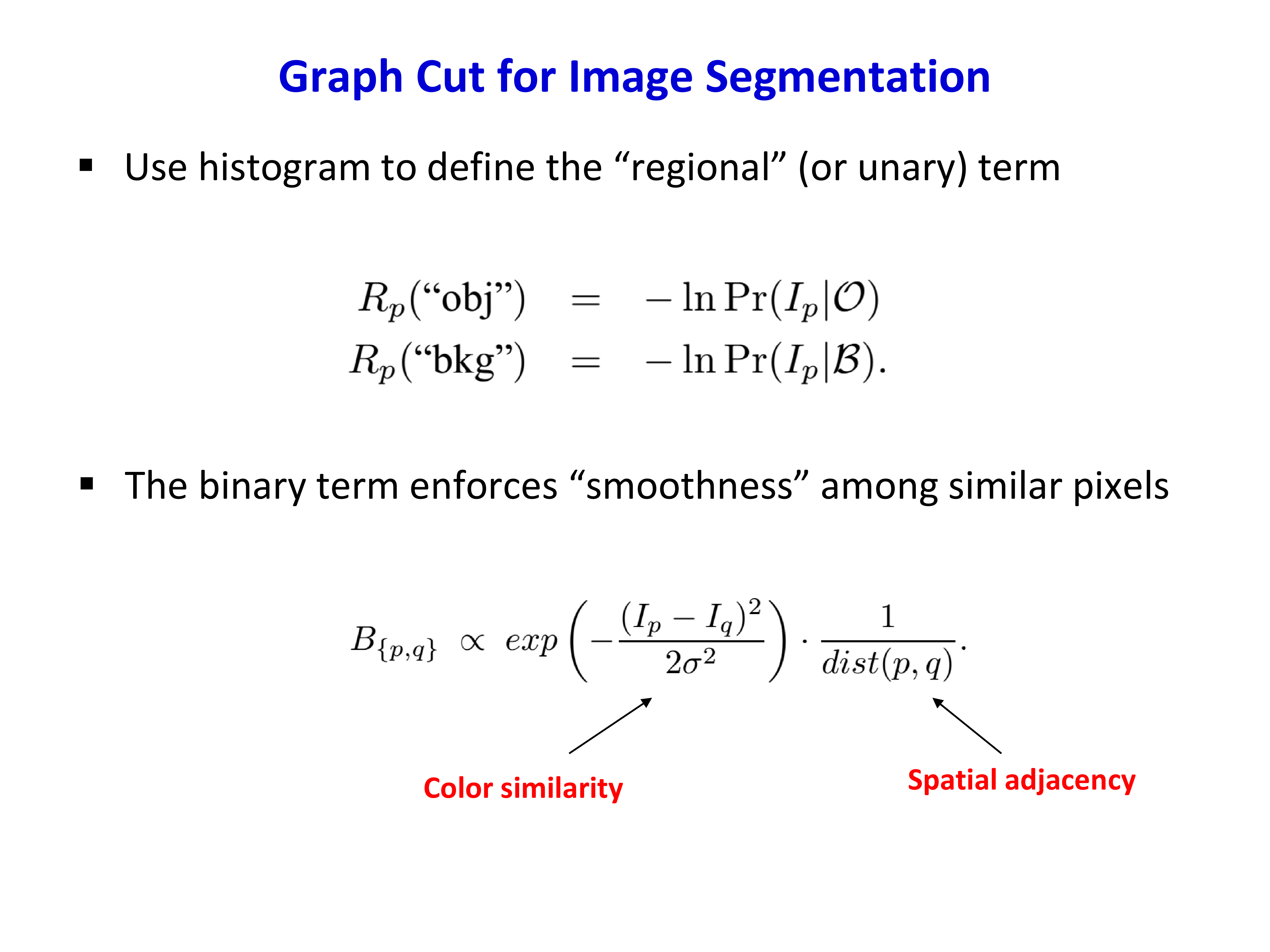

数据项可用用户标注区域的颜色统计（如直方图）来定义；平滑项常同时依赖颜色相似度与空间邻接。

Unary + pairwise

该类二值能量在满足一定条件时可转为 s-t min-cut / max-flow 求解。

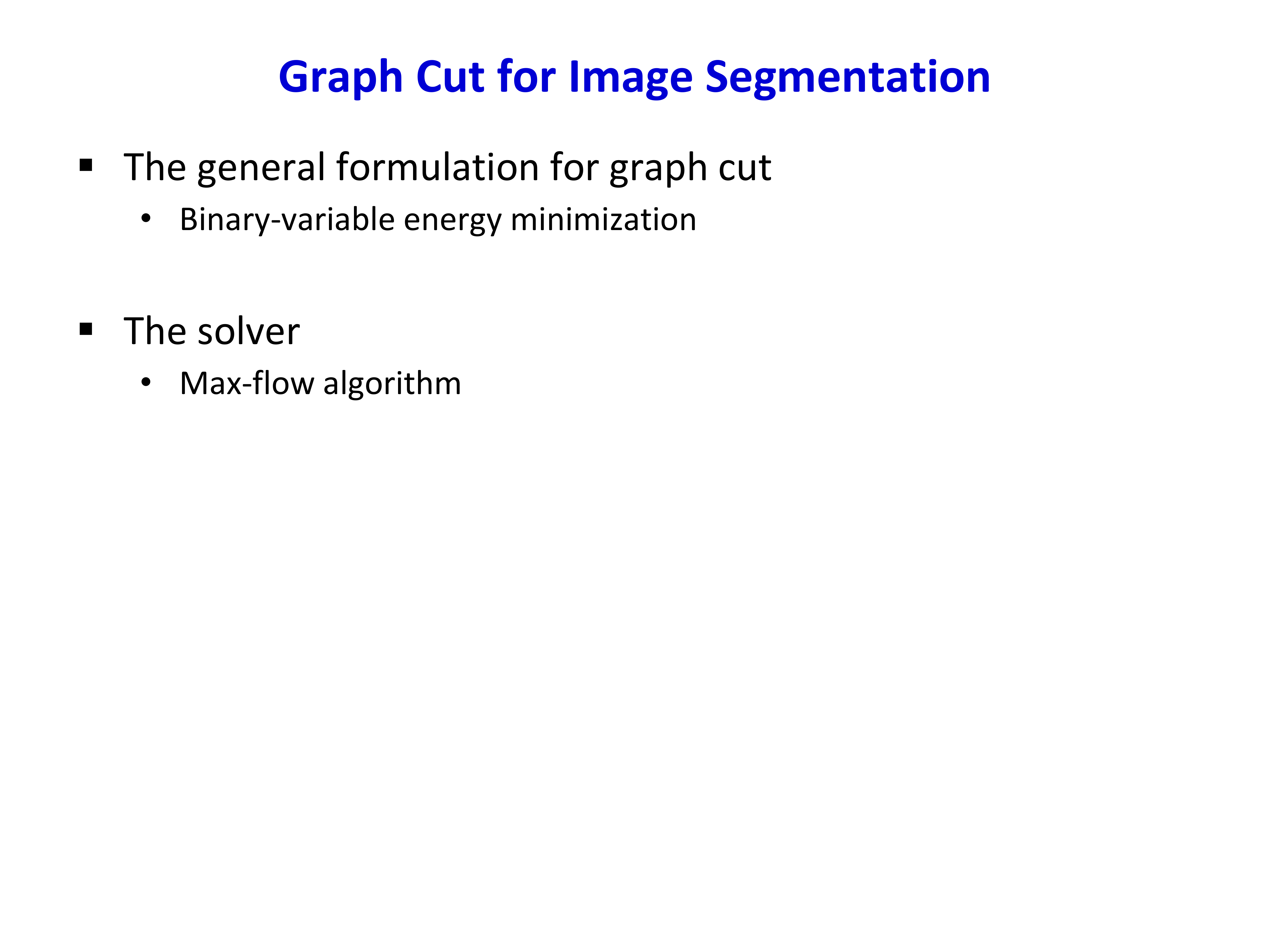

Binary energy + maxflow

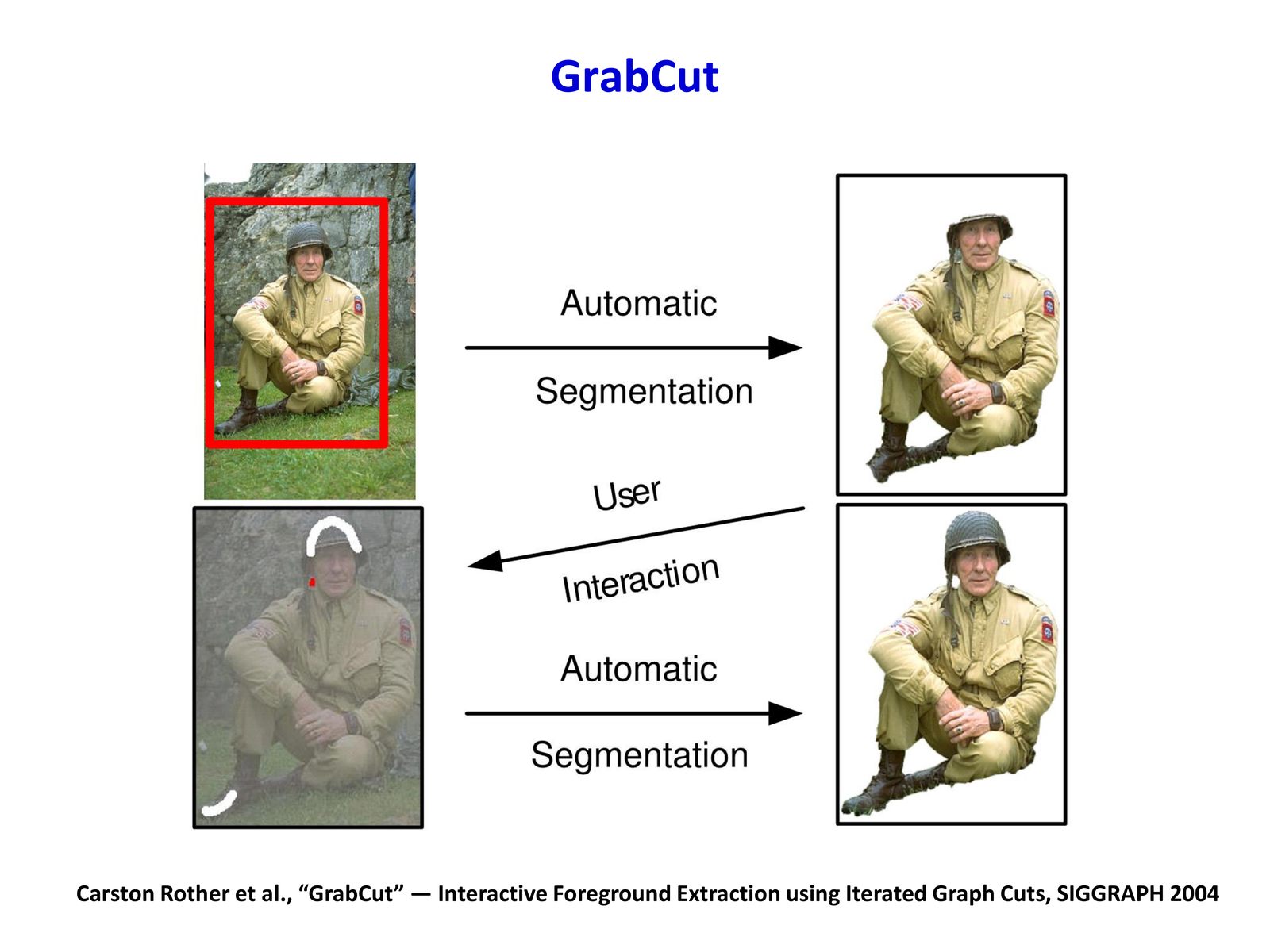

5.2 GrabCut：GMM + Iterated Graph Cut¶

GrabCut 用一个 bounding box 作为交互输入，避免用户精细描边；并用 GMM 建模前景/背景颜色分布，通过迭代（类似 EM）交替更新模型与分割。

GrabCut

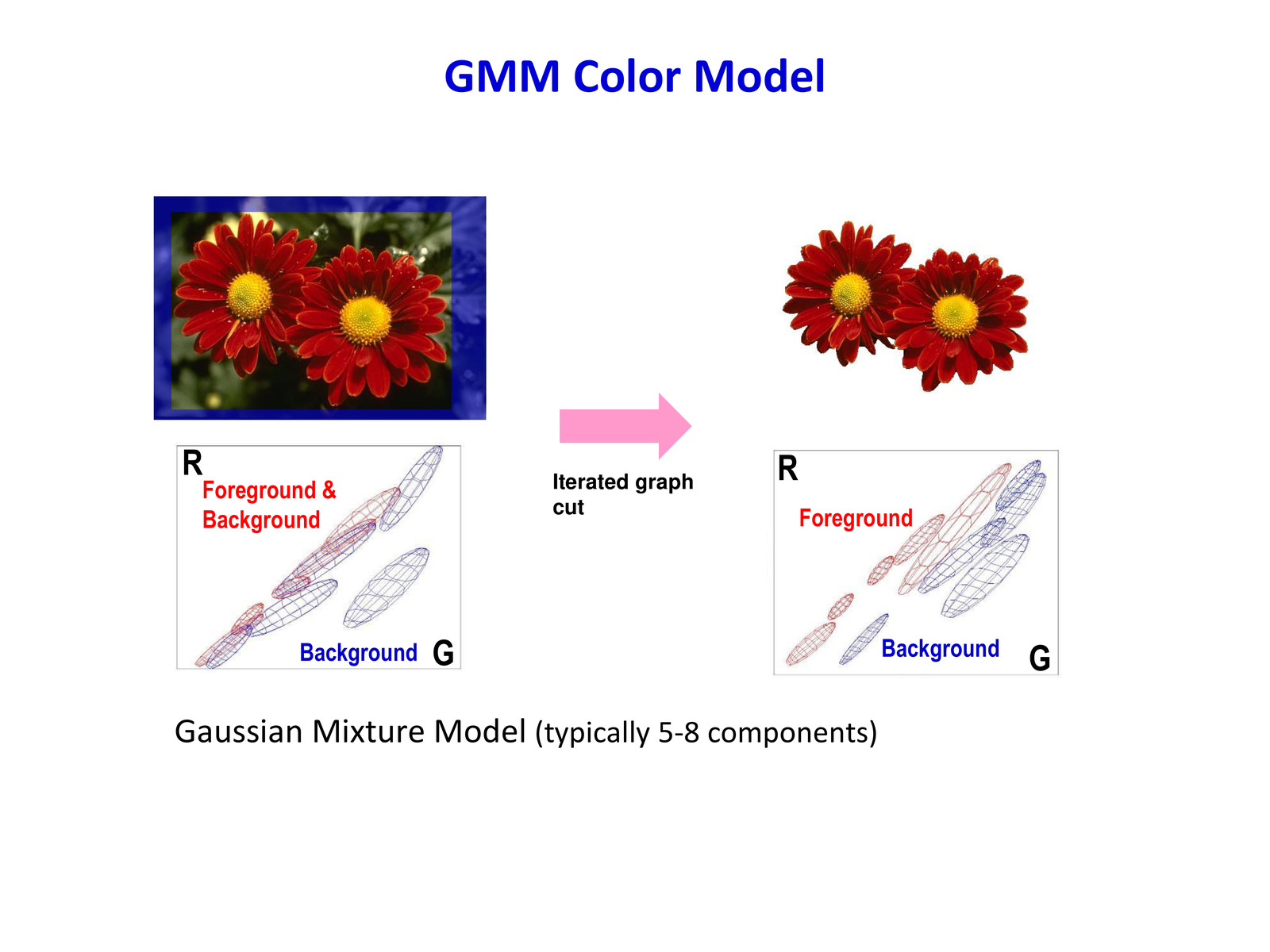

GMM color model

GrabCut 的典型循环：

用 bbox 初始化“可能前景/背景”集合
分别对前景/背景拟合 GMM（通常 5–8 个高斯分量）
用当前 GMM 得到每像素的 unary term（负对数似然）
加上平滑项构图，做一次 graph cut 得到分割
用新分割重新估计 GMM，继续迭代直到收敛

GrabCut 的关键价值在于把“用户交互负担”从精细描边降到“框选 + 少量修正笔刷”。在很多自然图像中，仅 bbox 初始化就能得到可用结果；困难样本再通过少量前/背景笔刷增强 GMM 的可分性。

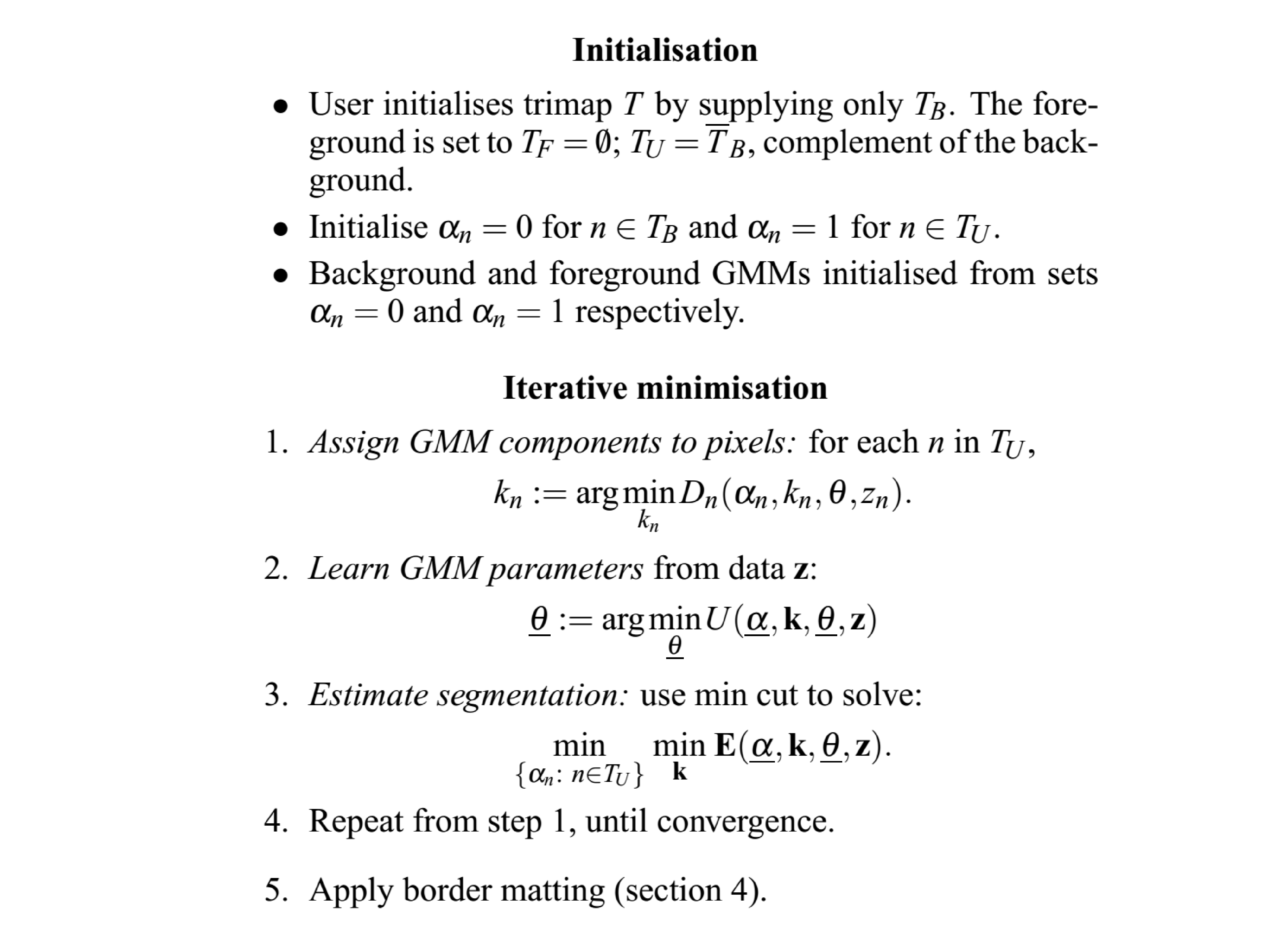

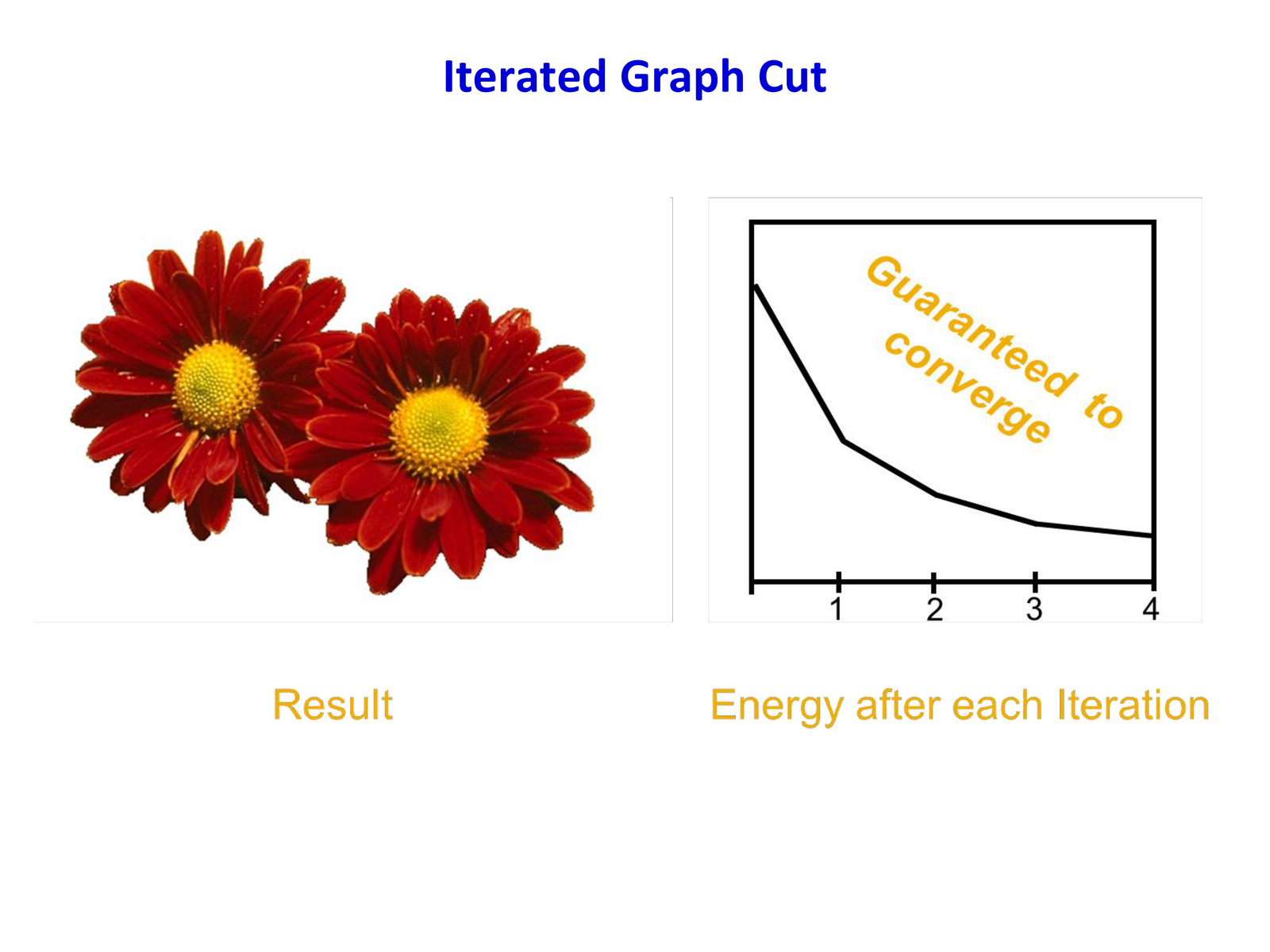

Iterated graph cut

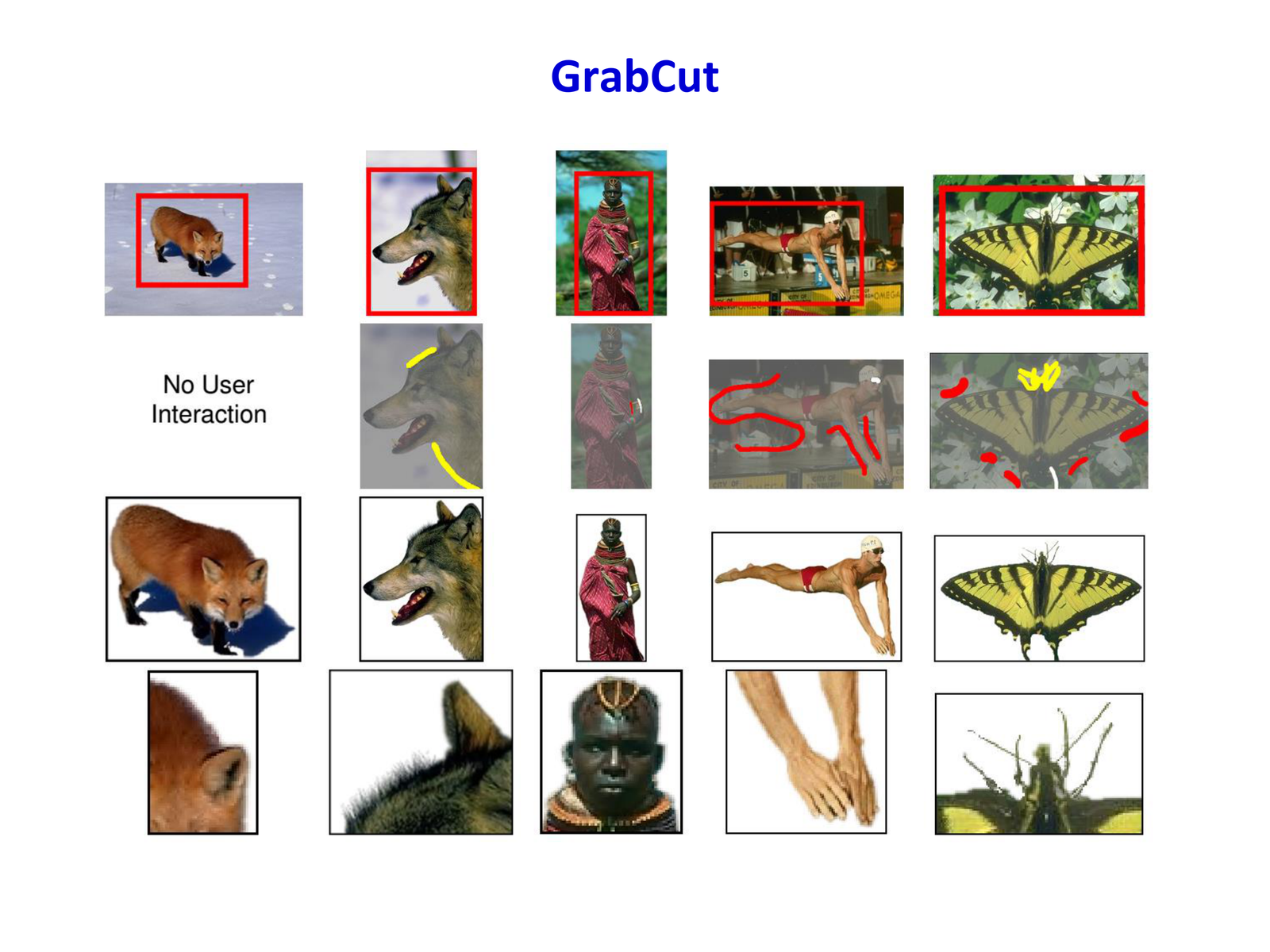

GrabCut result

5.3 Lazy Snapping：更轻量的交互与加速¶

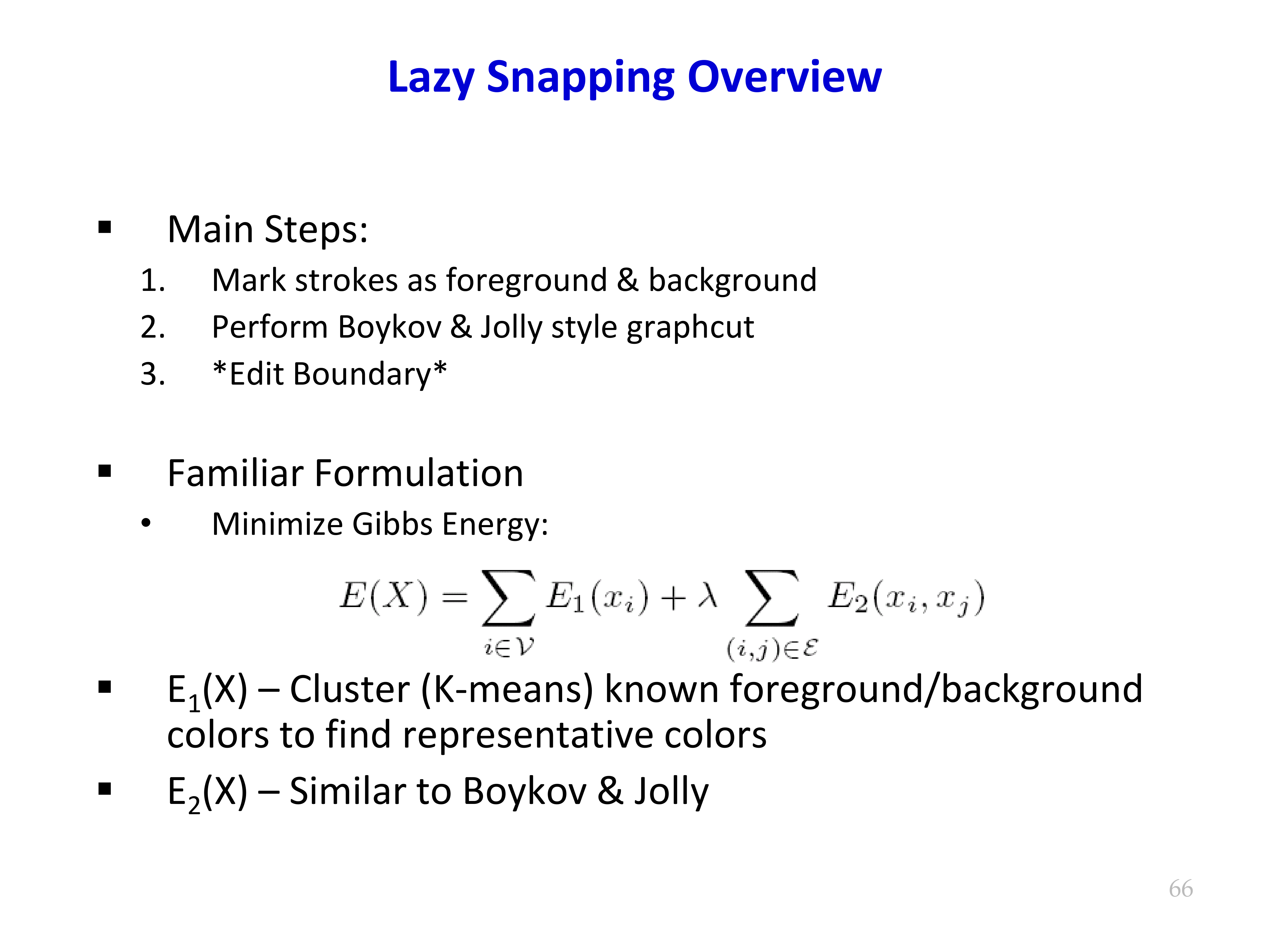

Lazy Snapping 依然基于 GraphCut，但强调交互式体验与速度：用户标注少量前景/背景 strokes，先做一次 Boykov & Jolly 风格 graphcut，再支持边界编辑（Edit Boundary）。

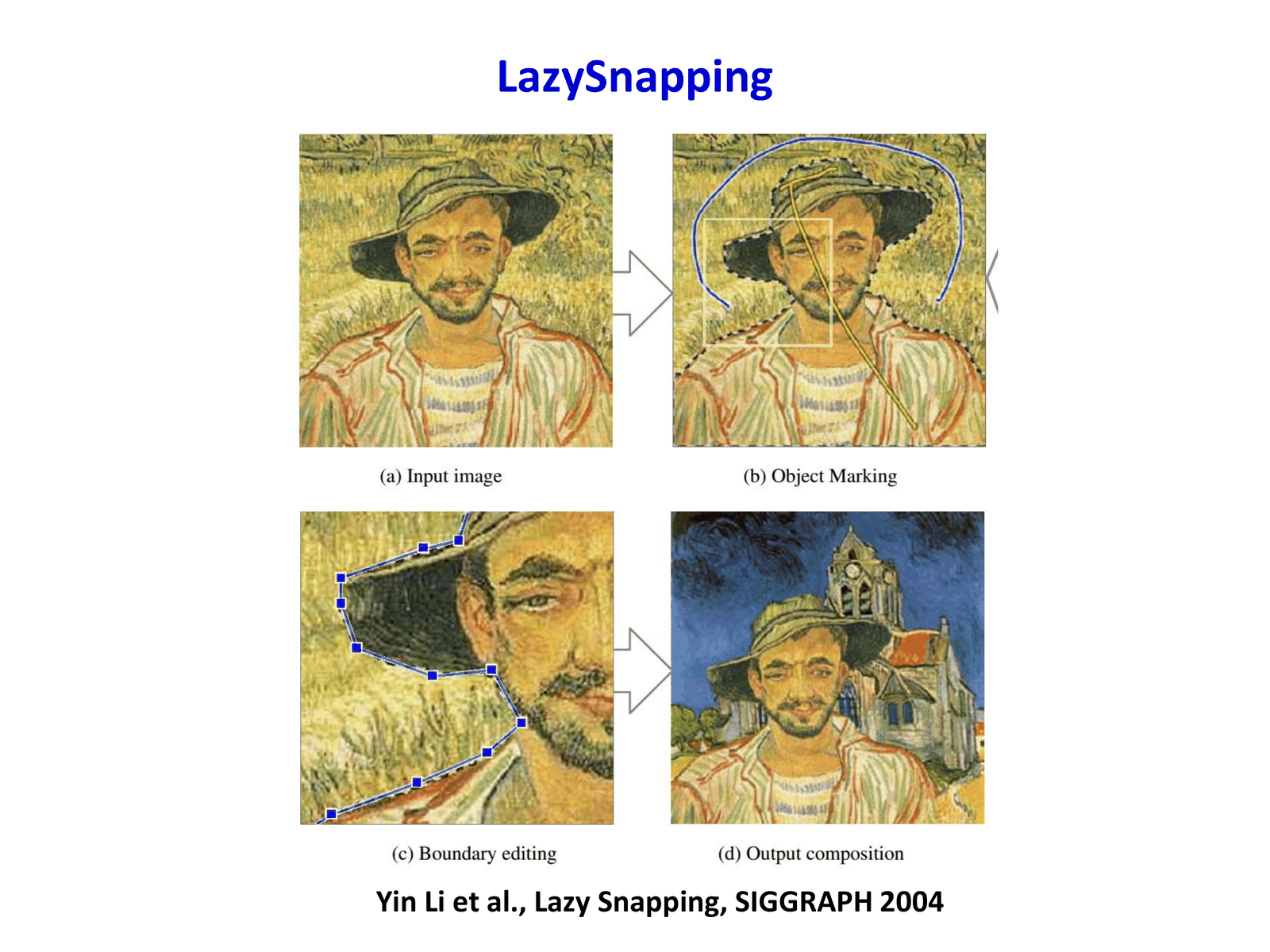

Lazy Snapping

Lazy Snapping overview

讲义中将其能量拆成两部分：

\(E_1(X)\)：用 K-means 对已知前景/背景颜色聚类，得到代表色（辅助构建数据项）
\(E_2(X)\)：与 Boykov & Jolly 类似的 MRF 能量（unary + pairwise），用 graph cut 求解

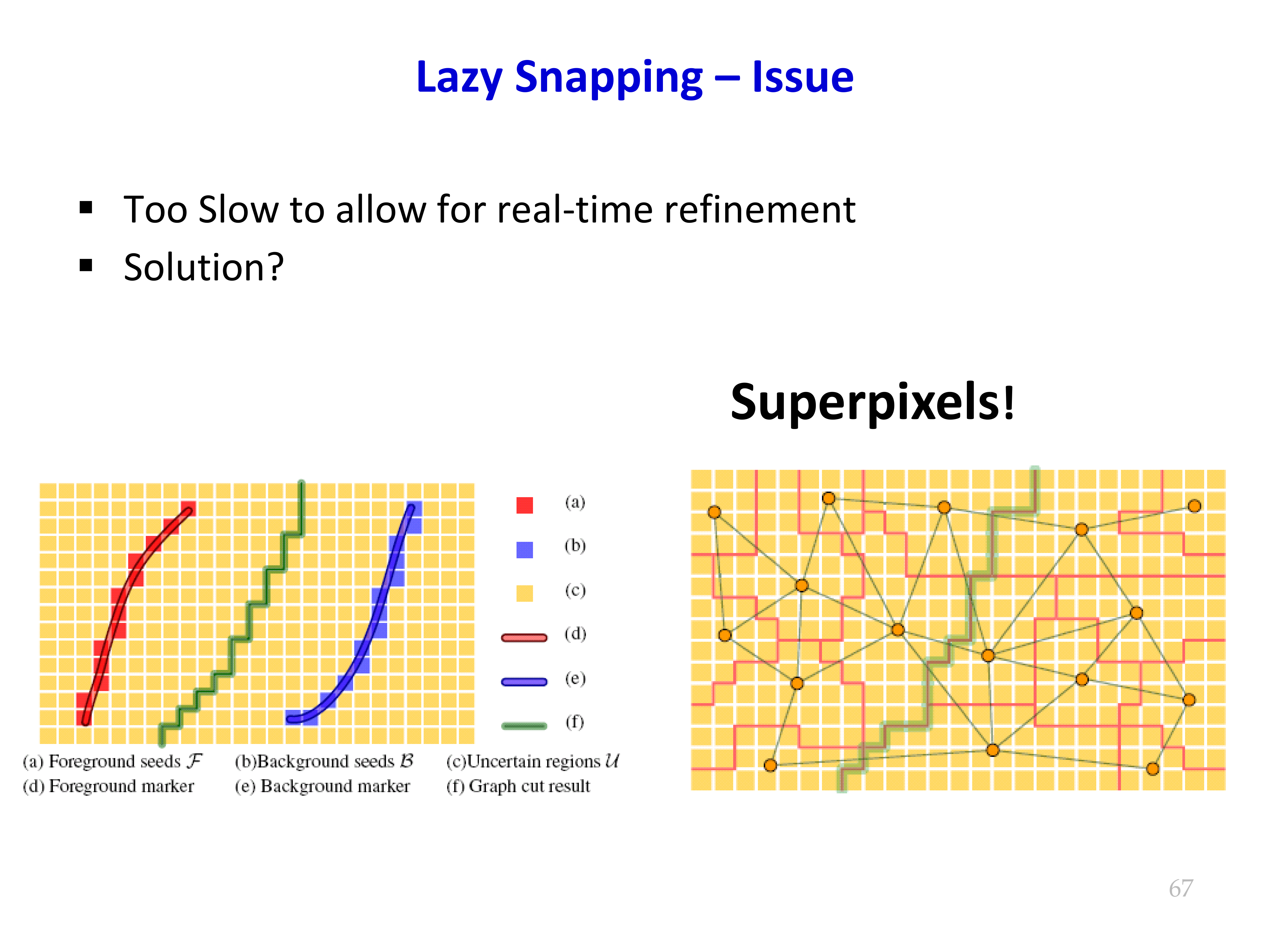

但逐像素 graphcut 在交互式 refinement 中可能太慢，因此引入 superpixels 做加速。

本质上，Lazy Snapping 通过“先过分割成区域单元，再在区域图上优化”减少变量规模。代价是边界精度受 superpixel 粒度影响，因此通常会保留边界编辑步骤来做局部修补。

Lazy Snapping issue

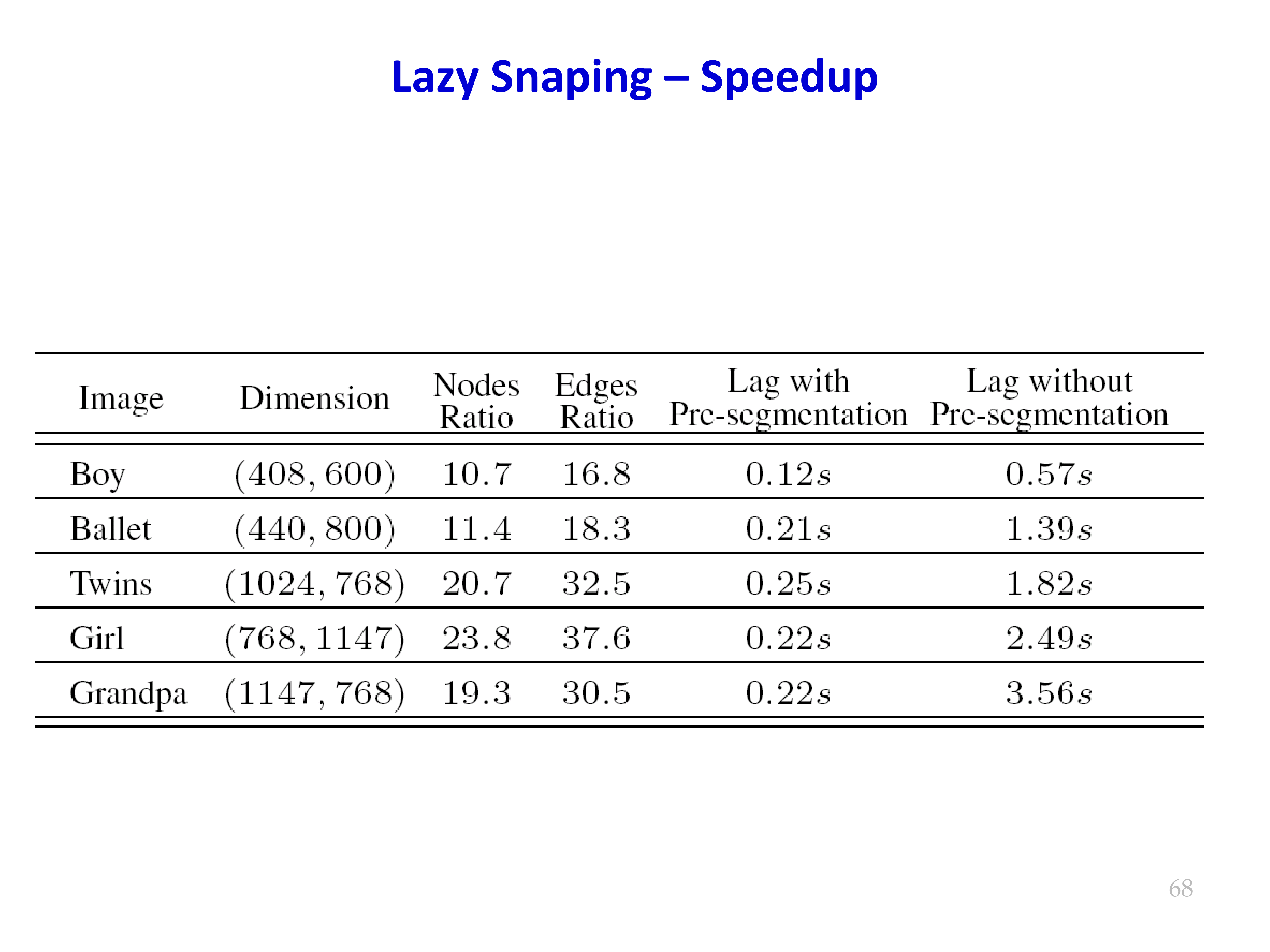

Lazy Snapping speedup

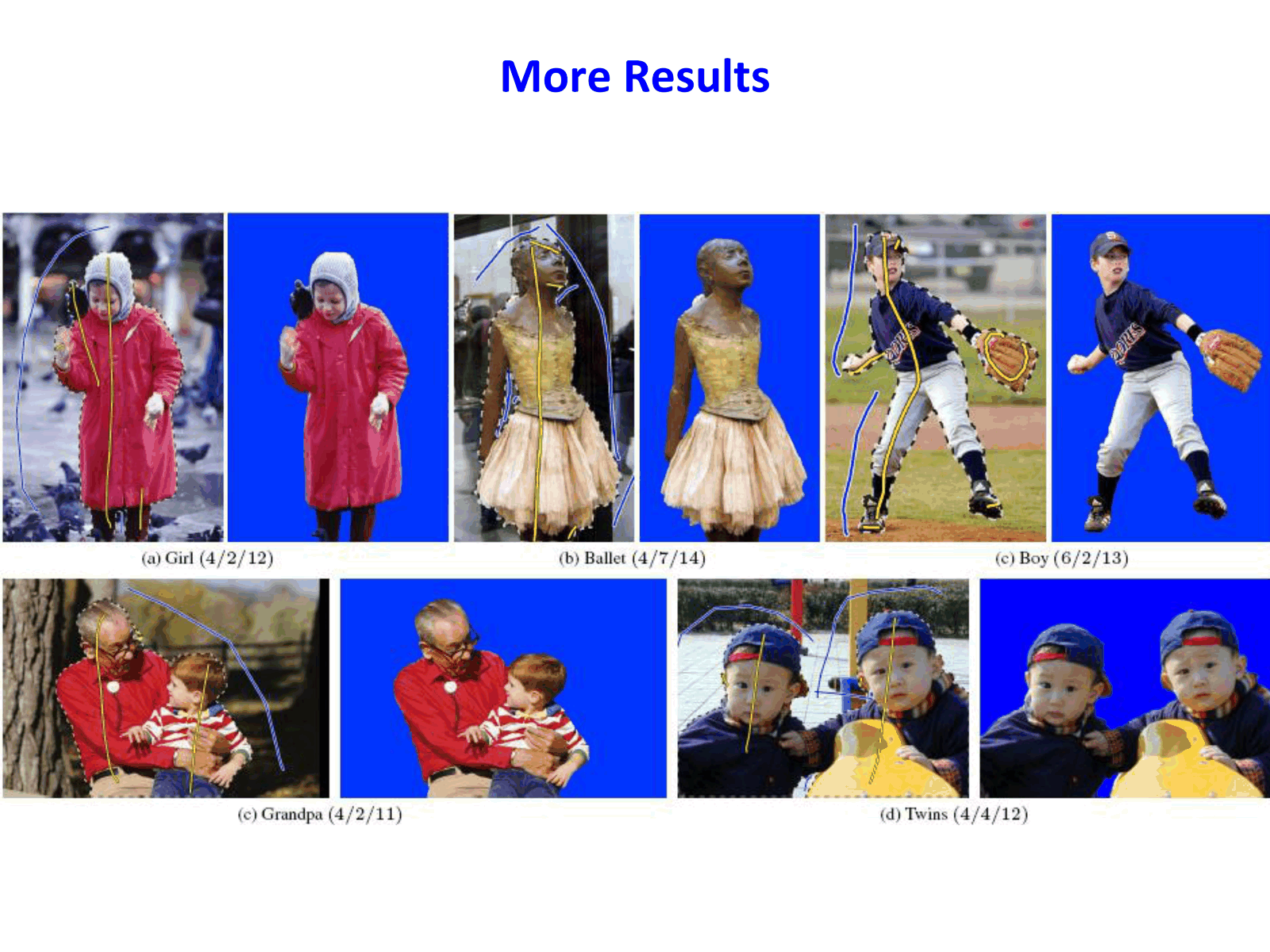

More results

6 Image Matting：从二值到连续透明度¶

6.1 合成模型与 matting 方程¶

Matting 用 \(\alpha\in[0,1]\) 表示每个像素的透明度。合成模型是：

\[ I = \alpha F + (1-\alpha)B \]

其中 \(I\) 是观测像素颜色（RGB），\(F\) 是前景颜色，\(B\) 是背景颜色。

这个模型说明了 matting 与分割的核心区别：分割只决定“属于谁”，而 matting 还要估计“混合比例”。因此像头发丝、纱布、运动模糊边缘等场景，单纯二值 mask 往往会出现锯齿、黑边、漏抠。

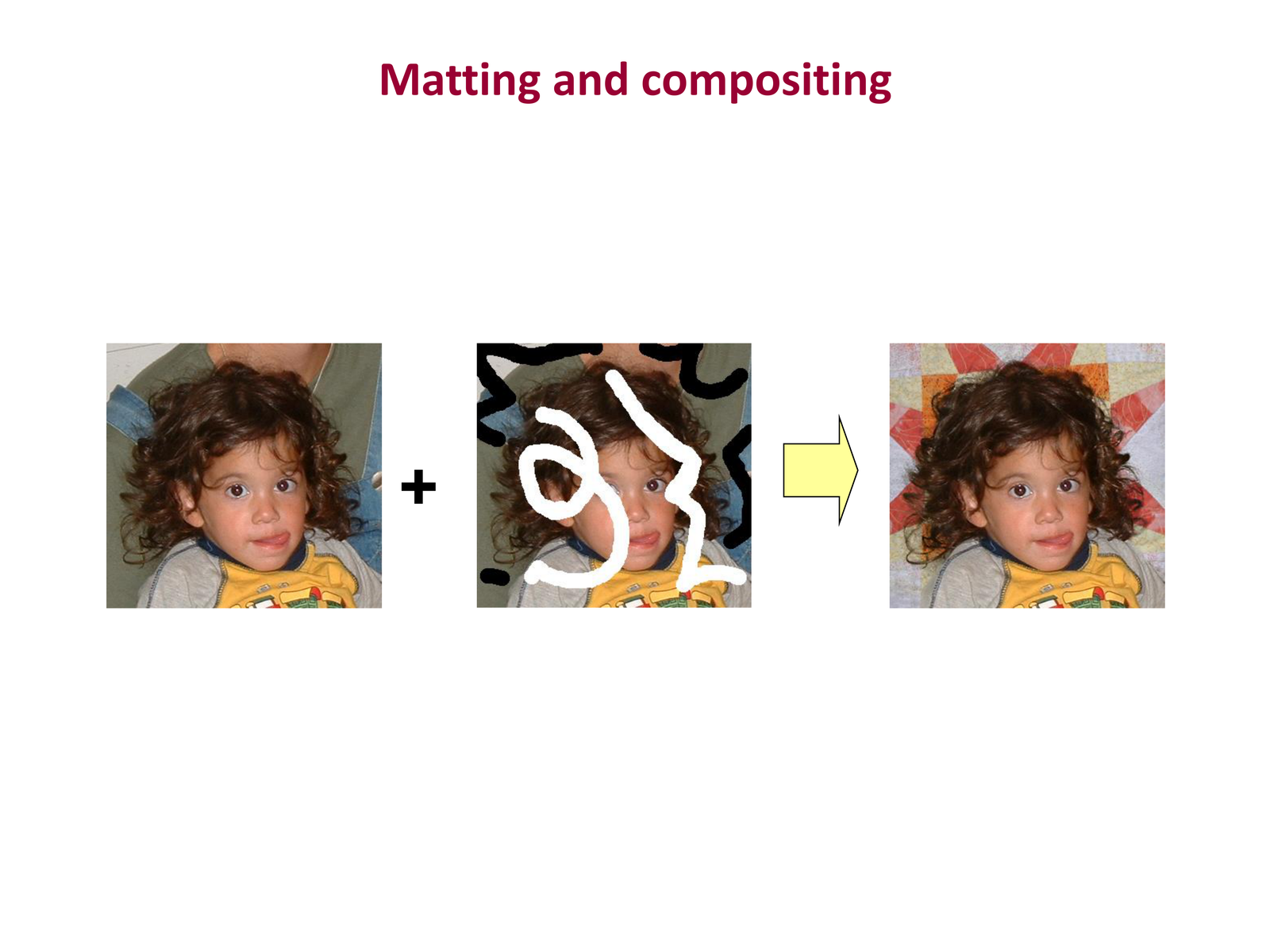

Matting and compositing

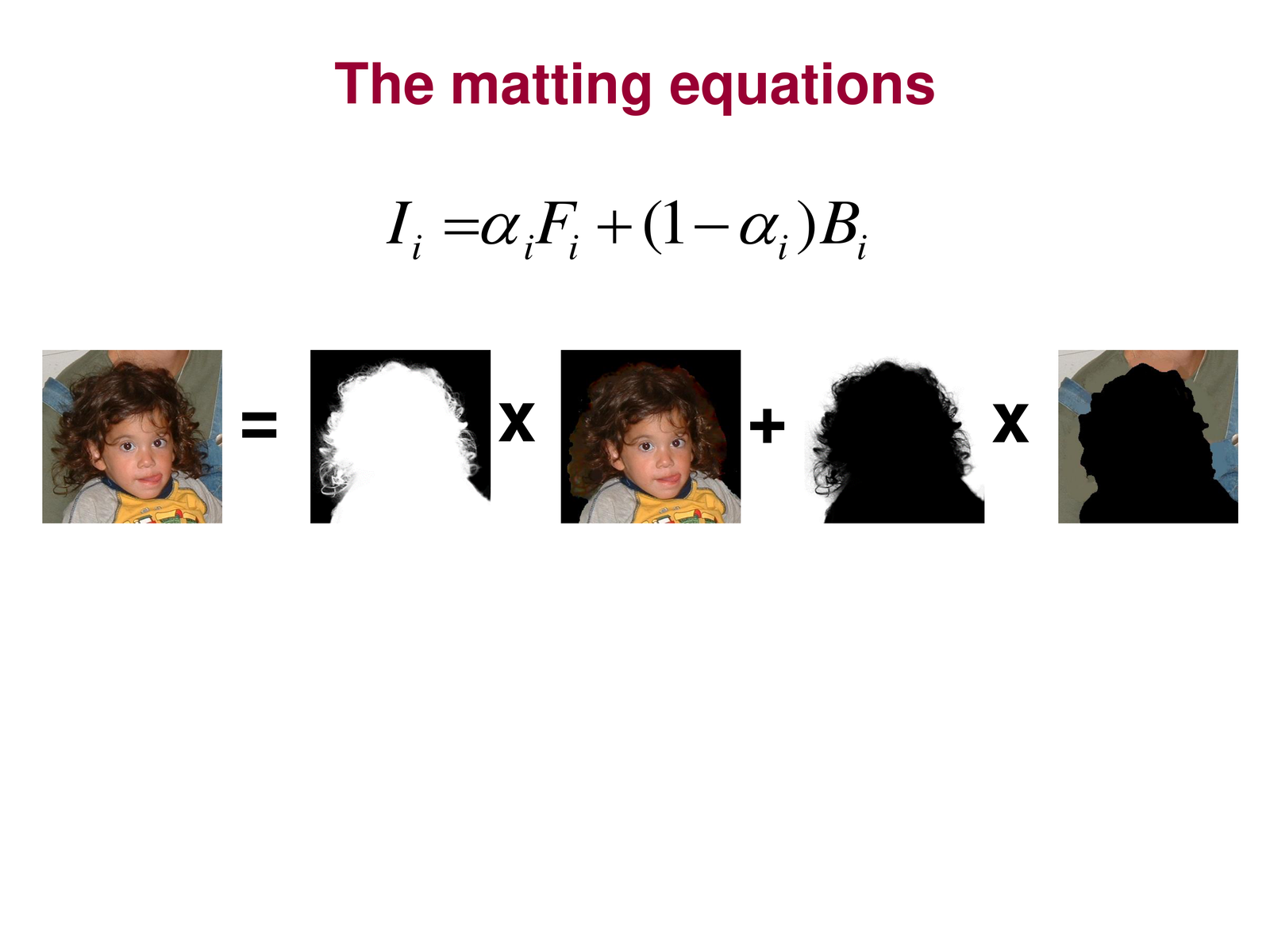

Matting equations

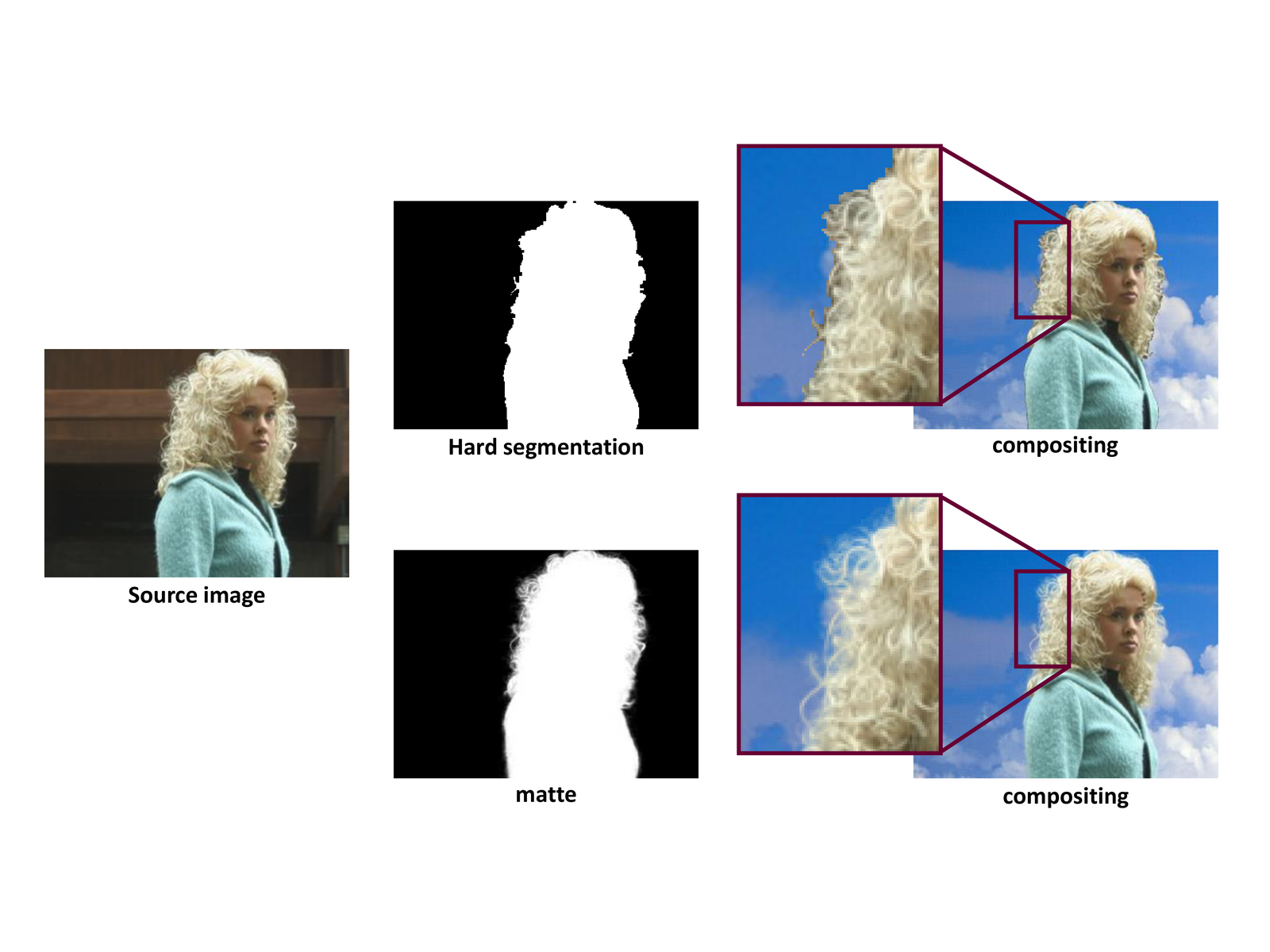

二值分割可以看作 \(\alpha\in\{0,1\}\) 的特殊情形；Matting 允许边界/细毛发区域出现连续过渡。

Hard segmentation vs matting

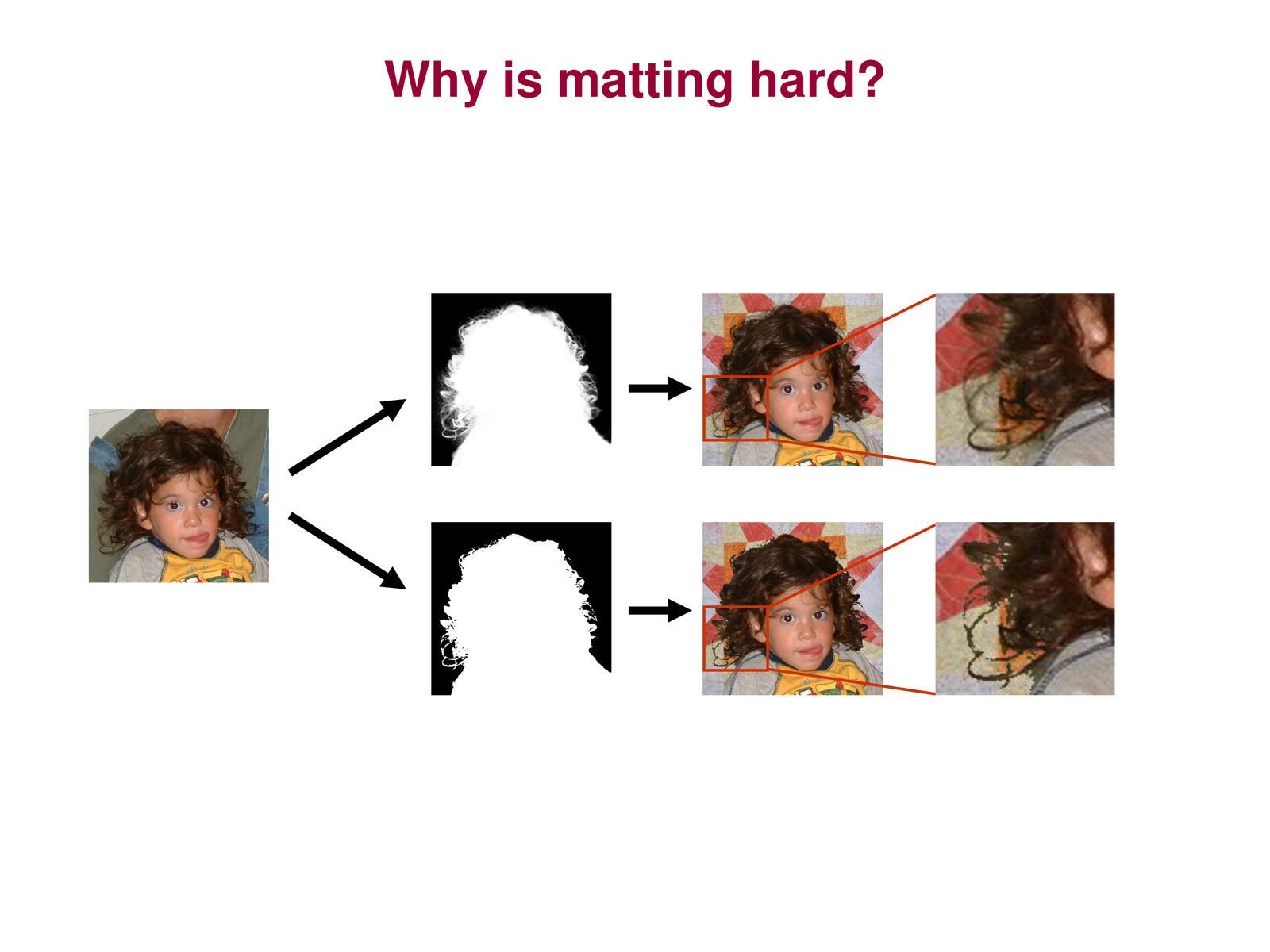

6.2 为什么 matting 难¶

单个像素的未知量很多：\(F\)（3 维）、\(B\)（3 维）、\(\alpha\)（1 维），总计 7 个未知量，但观测只有 \(I\) 的 3 个通道。

Why is matting hard

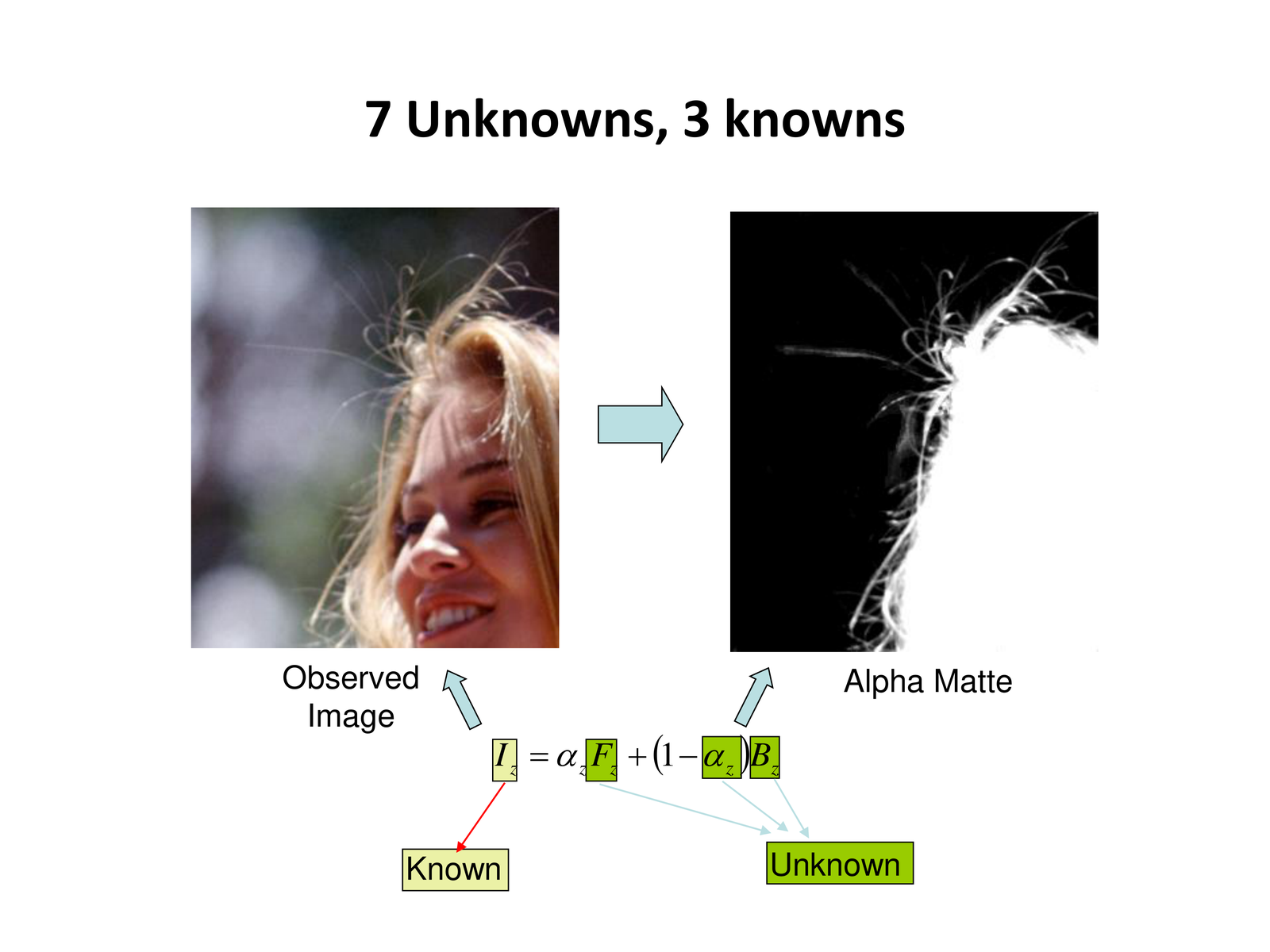

7 unknowns vs 3 knowns

因此 Matting 必须引入额外信息，例如：

trimap（已知前景/背景区域提供边界条件）
局部平滑/颜色线性模型等先验
多张不同背景的图像（蓝/绿幕或多背景拍摄）增加方程数

实际流程通常是：

用户给 trimap（或由分割模型自动提供粗 trimap）。
在未知区域估计 \(\alpha\)（和/或 \(F,B\)）。
可选地再做前景颜色精修，避免合成时边缘发灰。

这也是工业流程里“分割模型 + matting 模型”常常串联使用的原因。

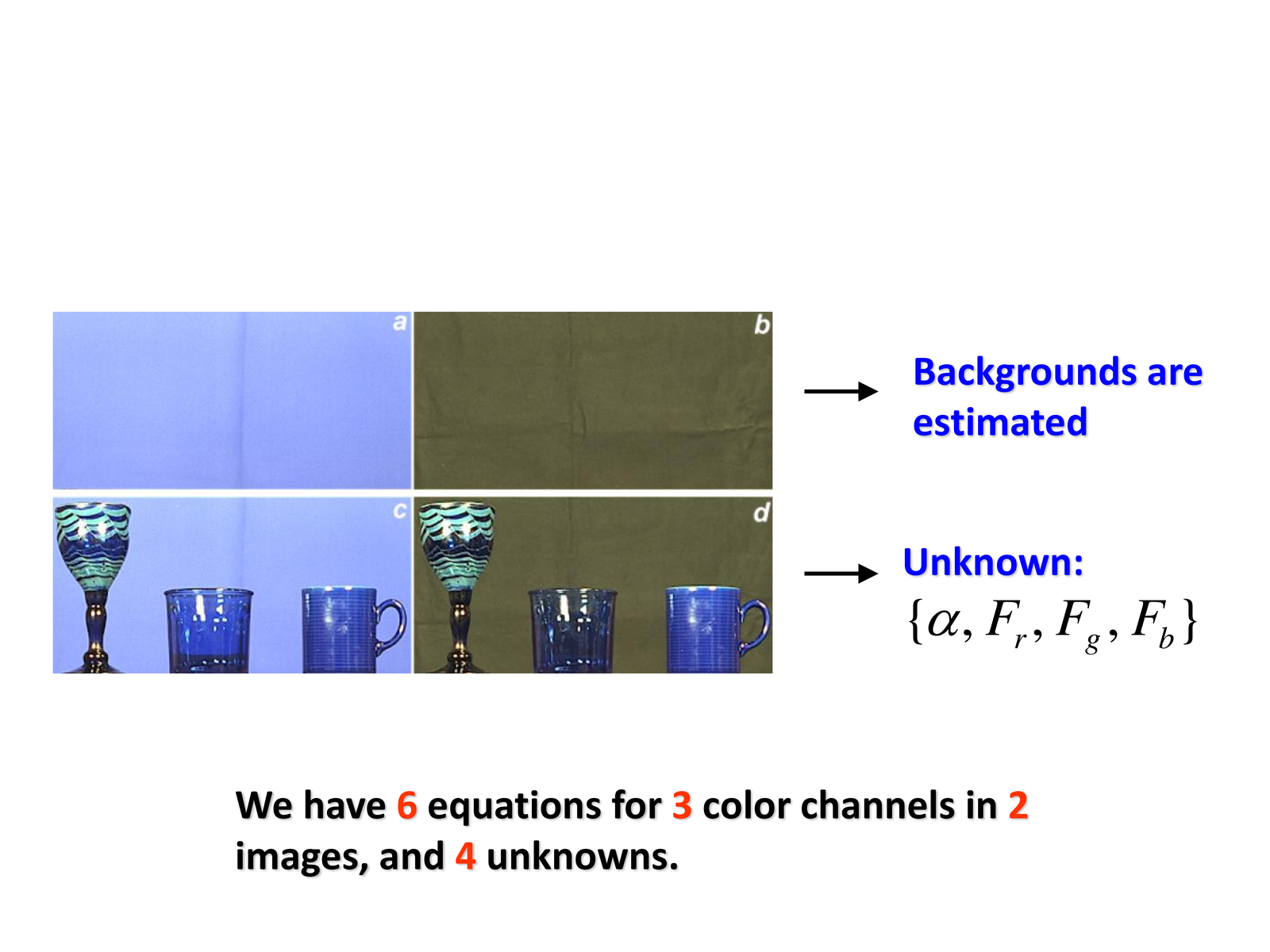

Multiple backgrounds give more equations

7 Poisson Matting（梯度域求解）¶

Poisson Matting 的核心思路是把问题转到梯度域：与其直接在颜色域估计 \(\alpha\)，不如估计（或构造）一个与真实 \(\nabla \alpha\) 接近的向量场，然后通过 Poisson 方程恢复 \(\alpha\)。

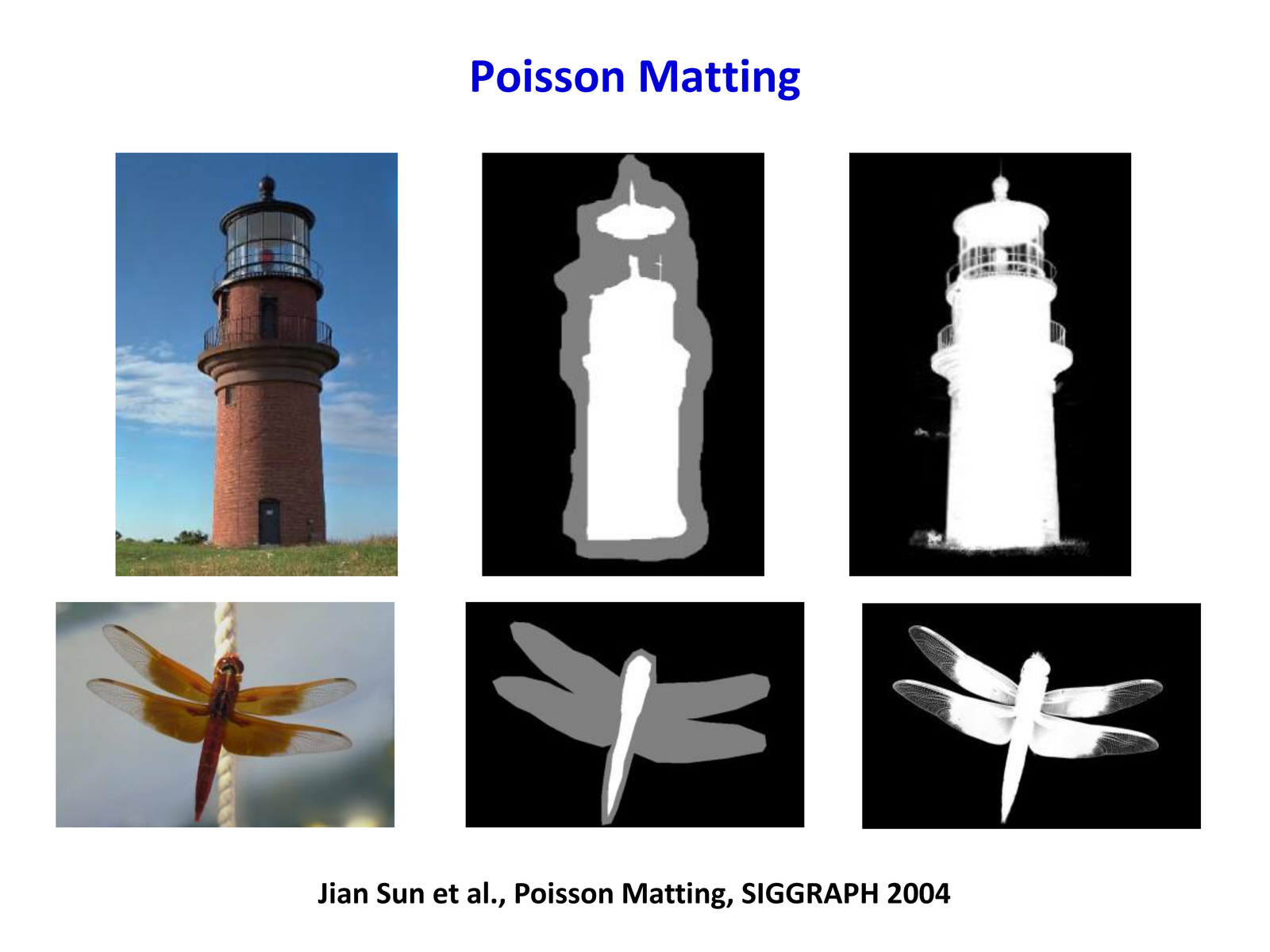

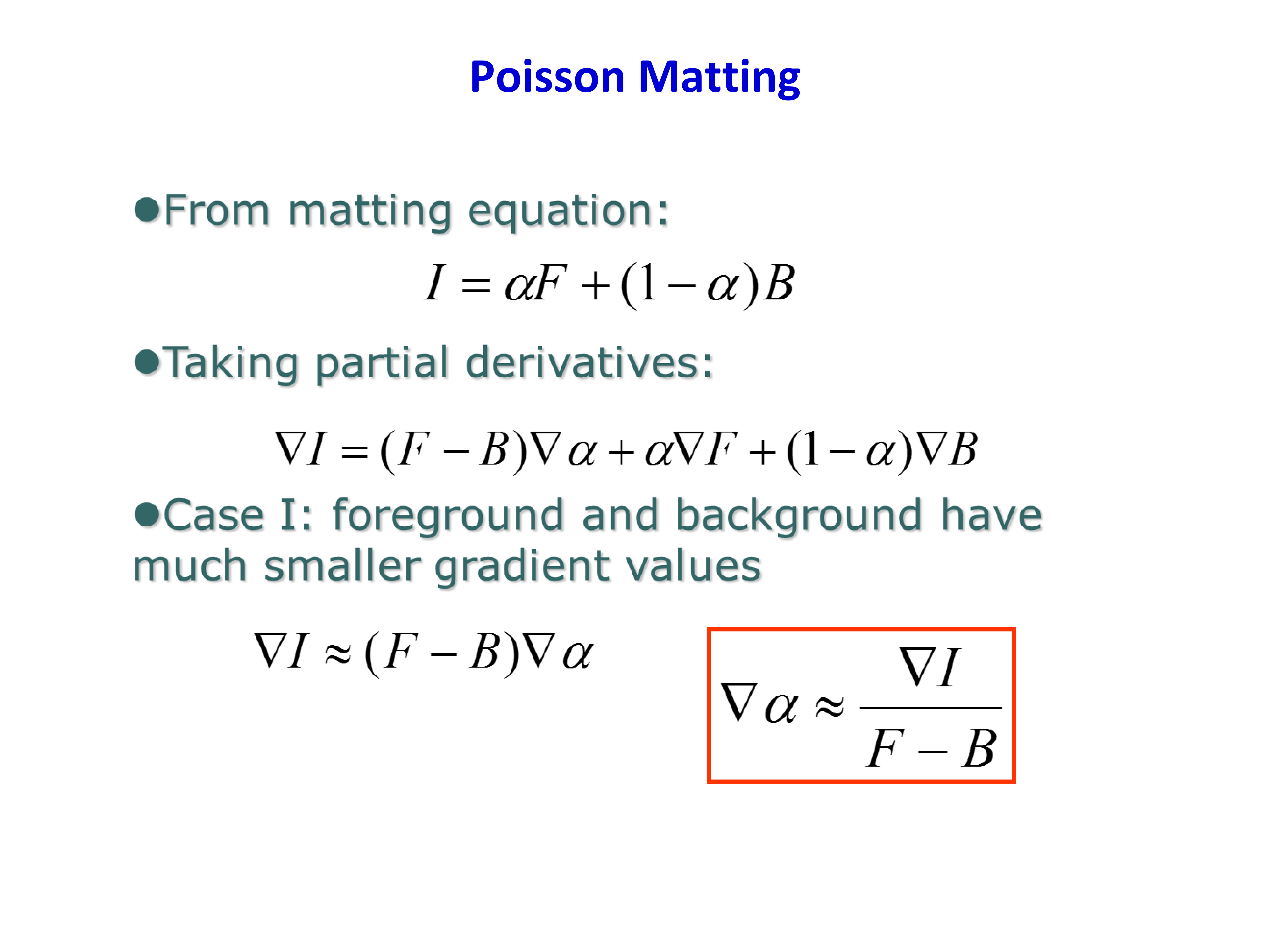

Poisson Matting

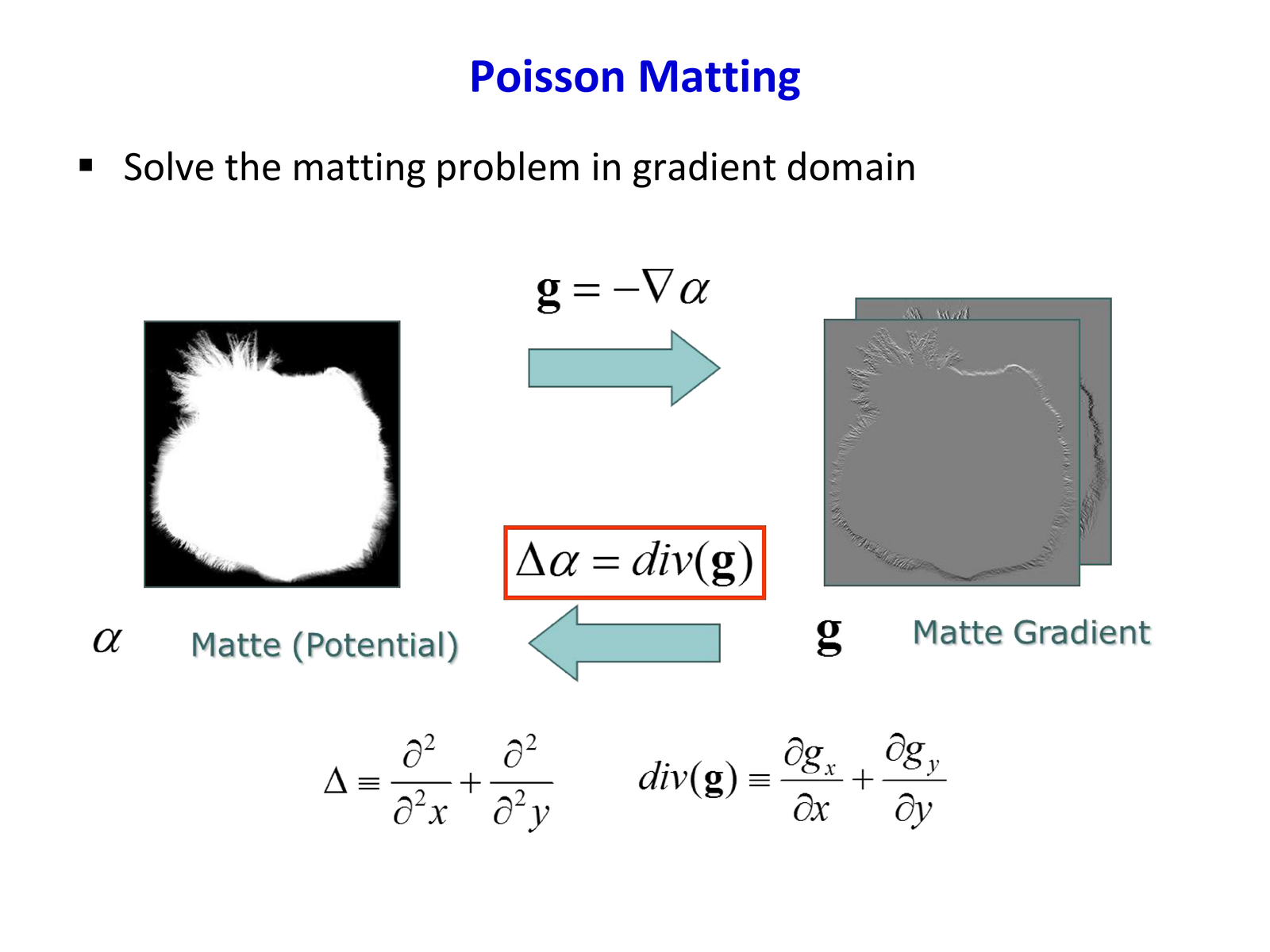

Gradient domain

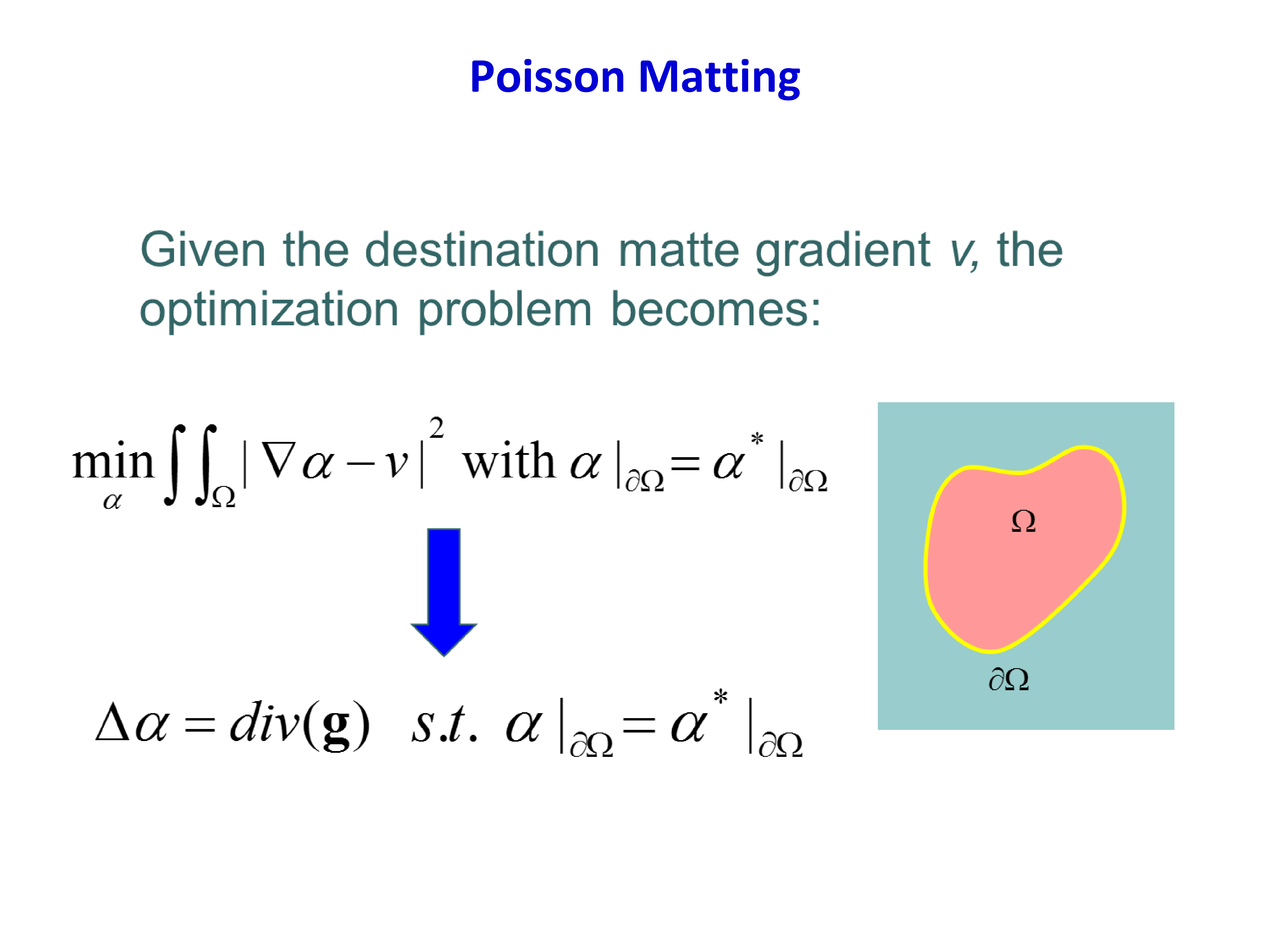

Poisson Matting

一个常见形式是解带 Dirichlet 边界条件的 Poisson 方程：

\[ \Delta \alpha = \mathrm{div}(v) \quad \text{in } \Omega \]

\[ \alpha = 0 \ \text{on } \Omega_B,\quad \alpha = 1 \ \text{on } \Omega_F \]

其中 \(\Omega\) 是未知区域，\(\Omega_F,\Omega_B\) 由 trimap 给出；\(v\) 是从观测图像与 \(F,B\) 估计得到的梯度场近似。

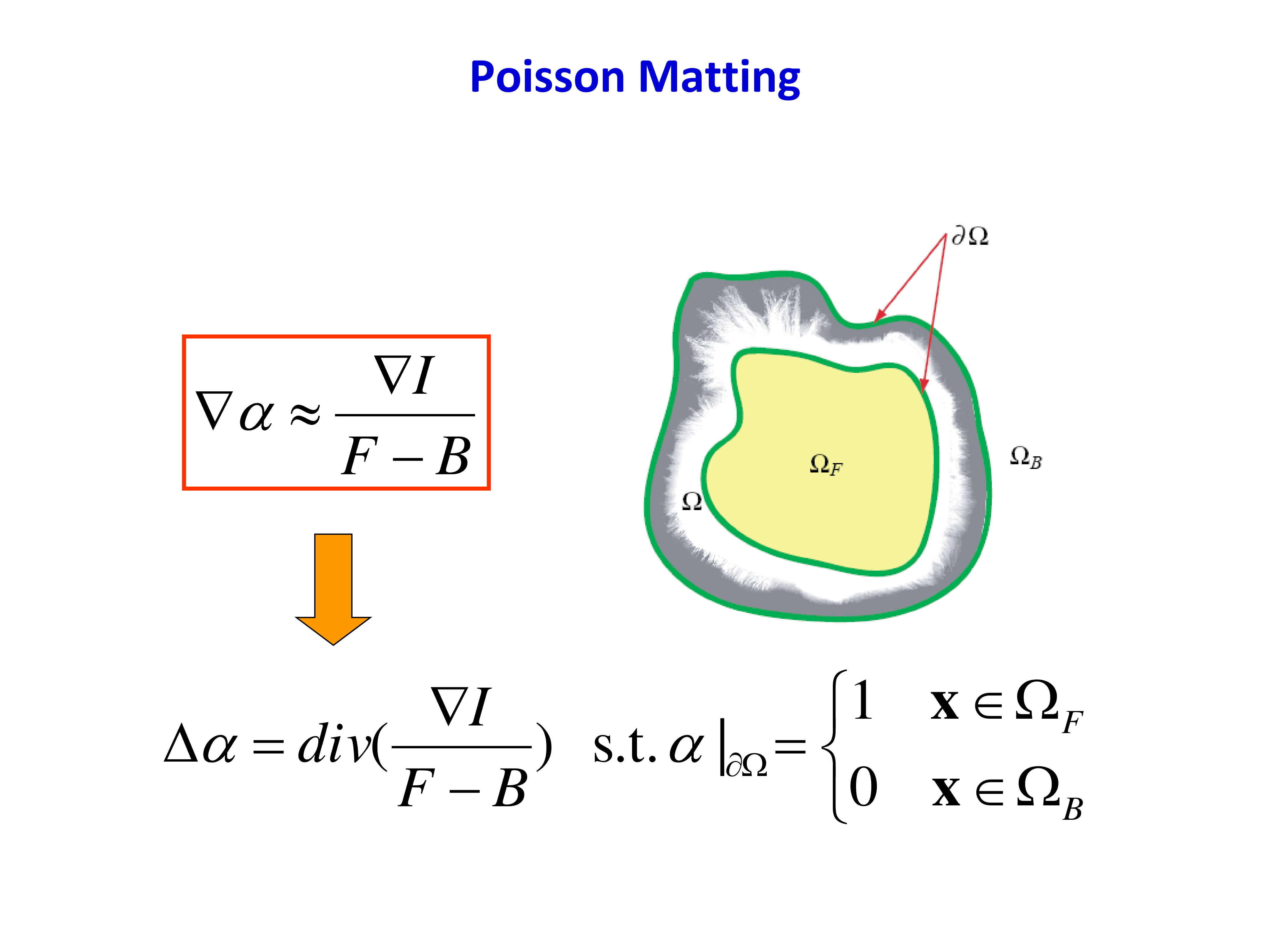

Poisson formulation

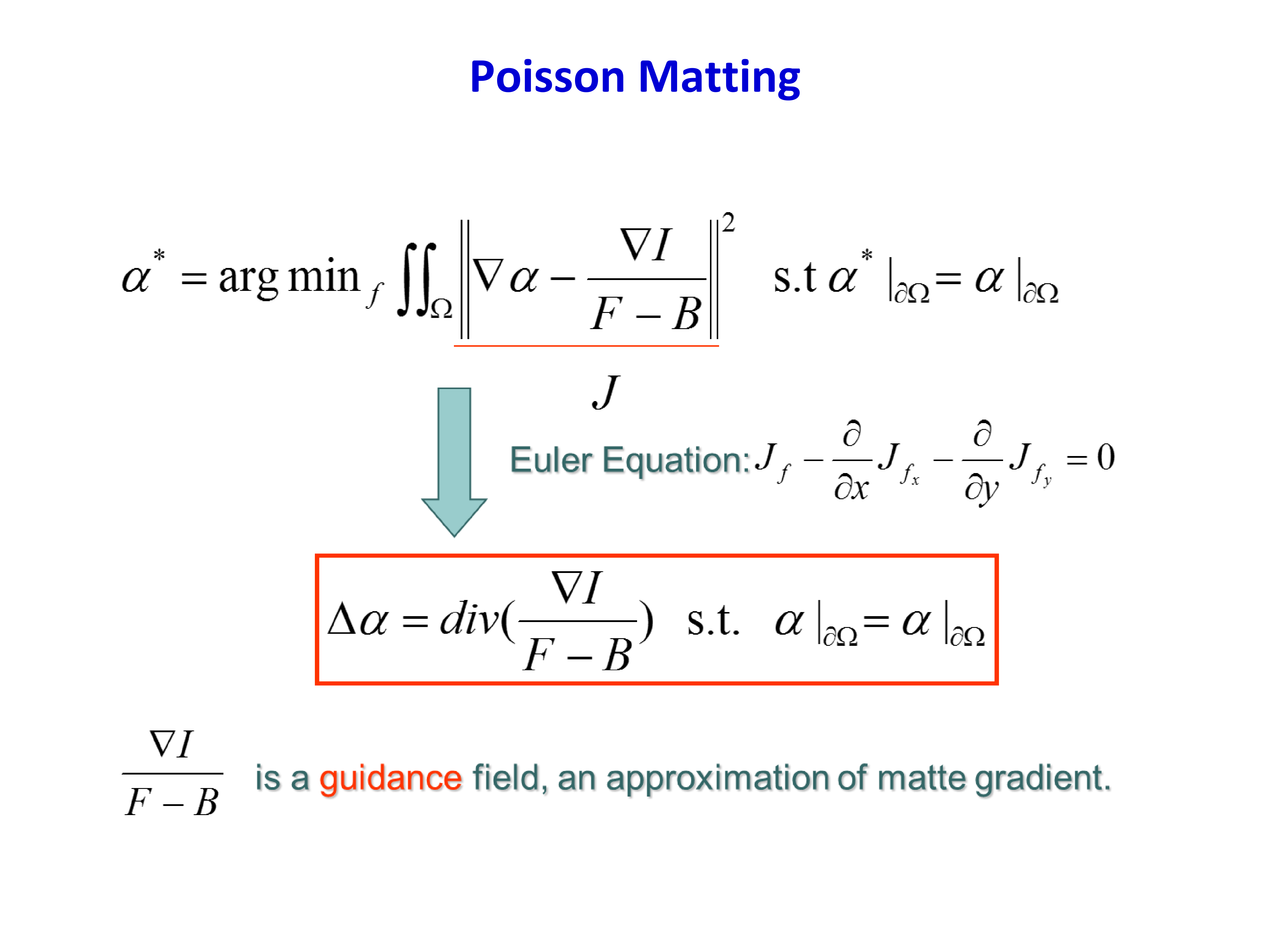

Poisson Matting results

8.1 Image Co-Segmentation¶

Co-segmentation 希望从一组图像中分割出“共同的前景对象”，即使背景不同。

Co-segmentation task

早期代表性工作通过加入 全局约束（例如直方图匹配） 把 “跨图像一致性” 融入 MRF 能量中。

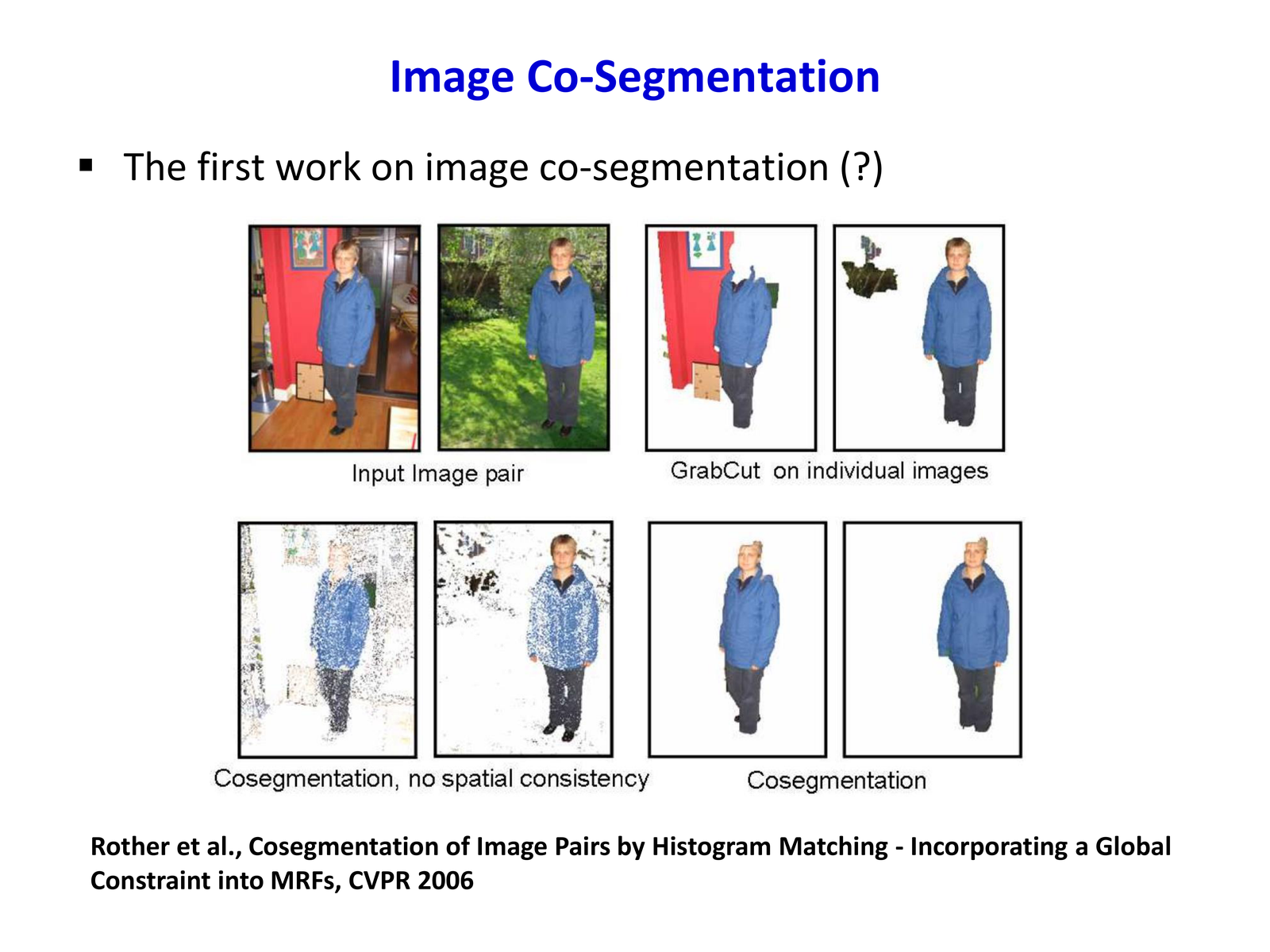

First work reference

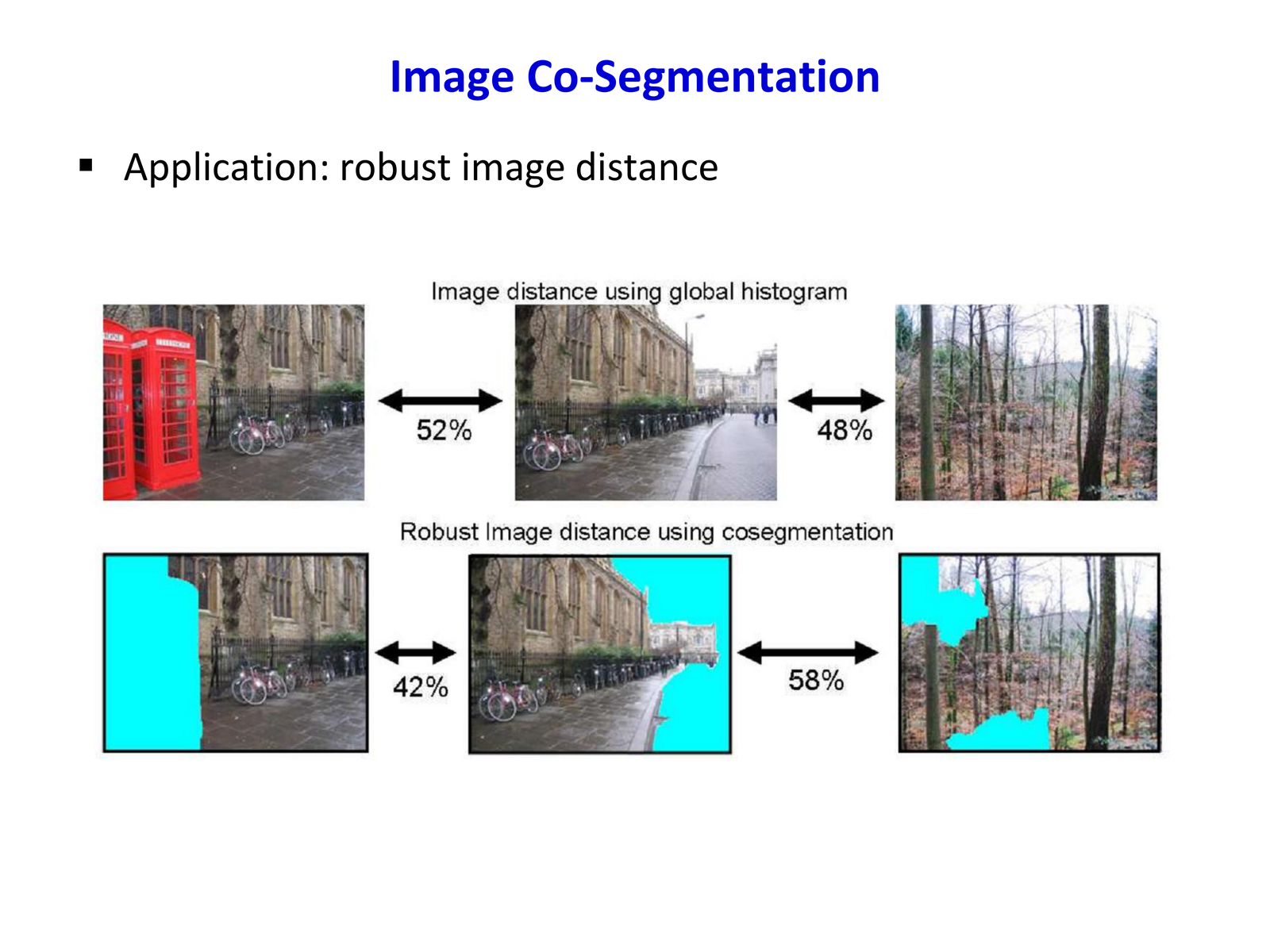

应用之一是更鲁棒的图像距离度量：用“共同前景”的匹配而不是整图的像素差异。

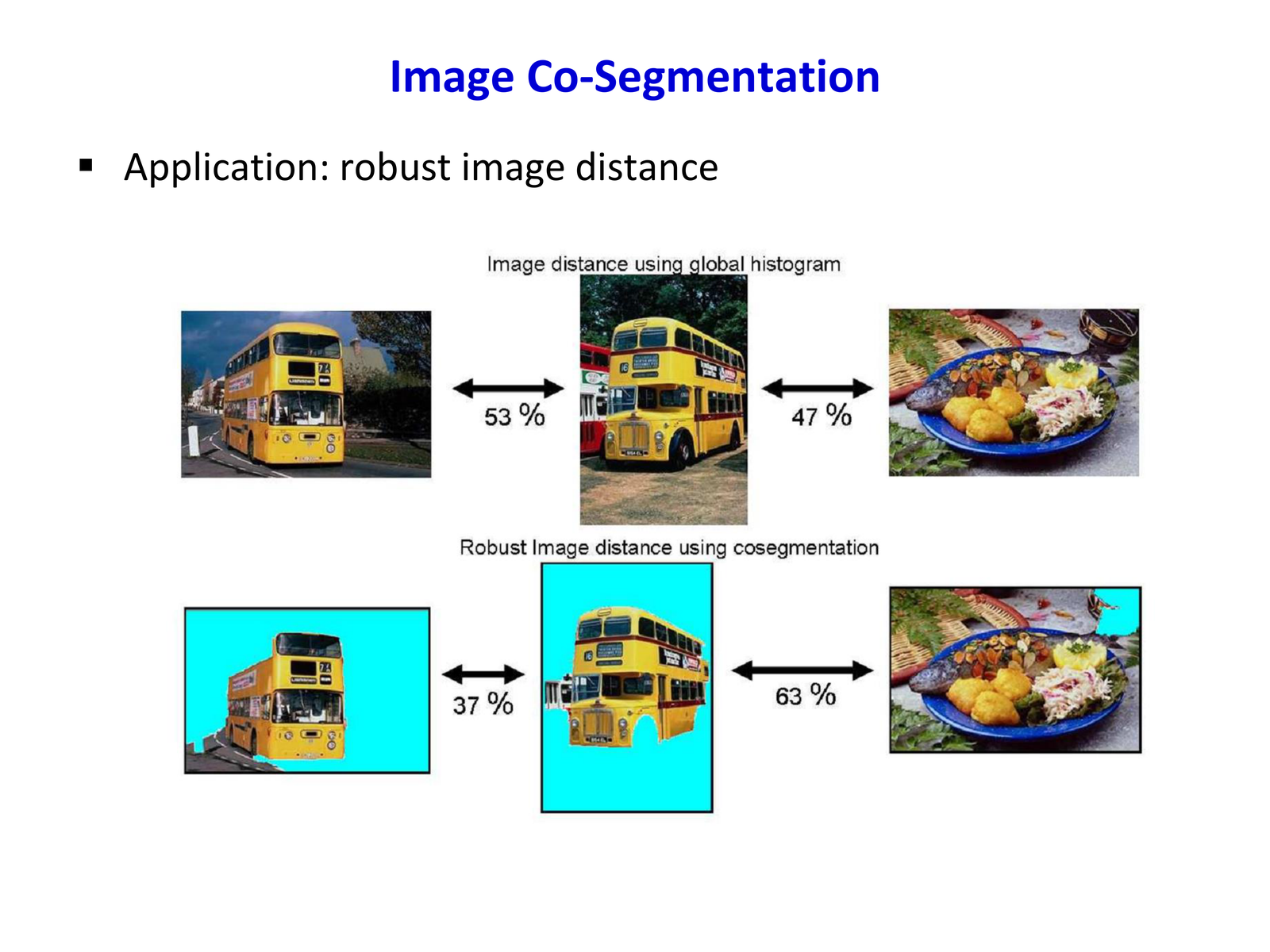

Robust image distance

8.2 Image Inpainting / Image Completion¶

Inpainting/Completion 的目标是“把缺失区域补全到看起来真实且无缝”，常用于去除物体、修复照片等。

Inpainting motivation

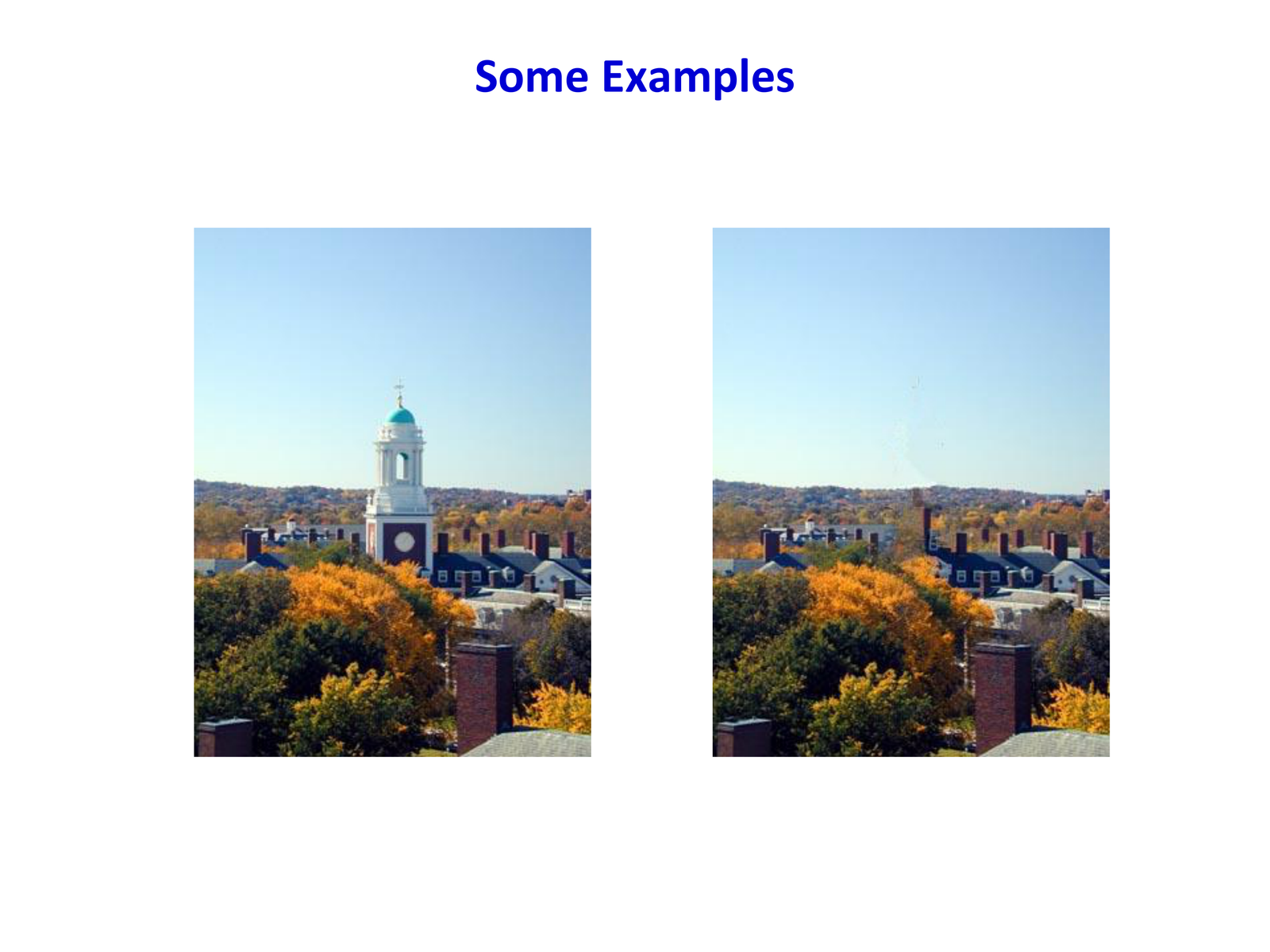

Examples

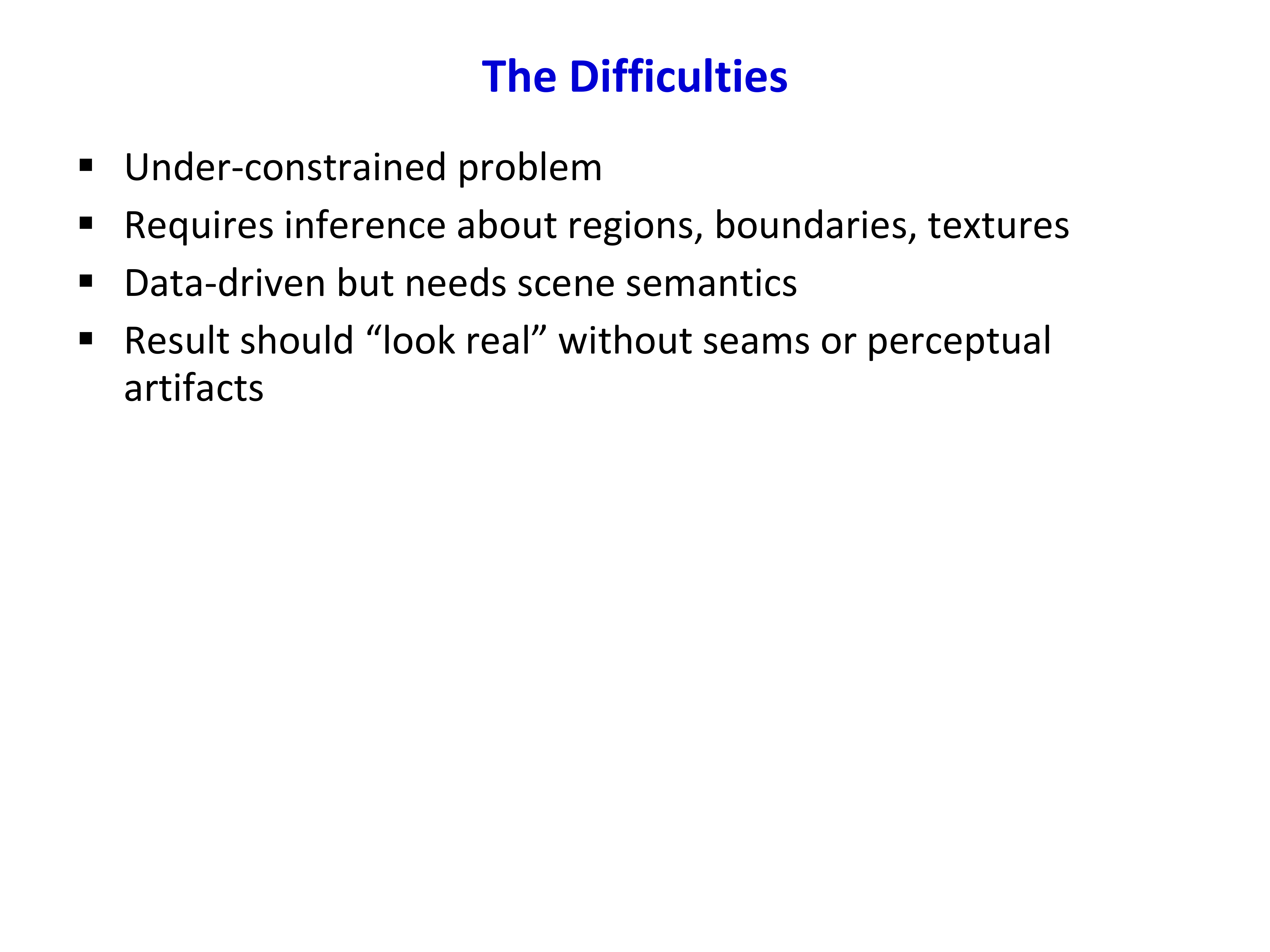

The difficulties

直观上我们希望：

延拓进入洞区域的结构线（边缘、曲线）
用周围纹理在洞里“长”出来
无明显接缝/伪影

这类任务的难点在于“欠约束”：同一个洞可能有多种看起来都合理的补法。传统方法依赖局部统计与先验，而现代生成模型会进一步引入语义先验（例如“天空应该平滑、建筑边缘应连续”）。

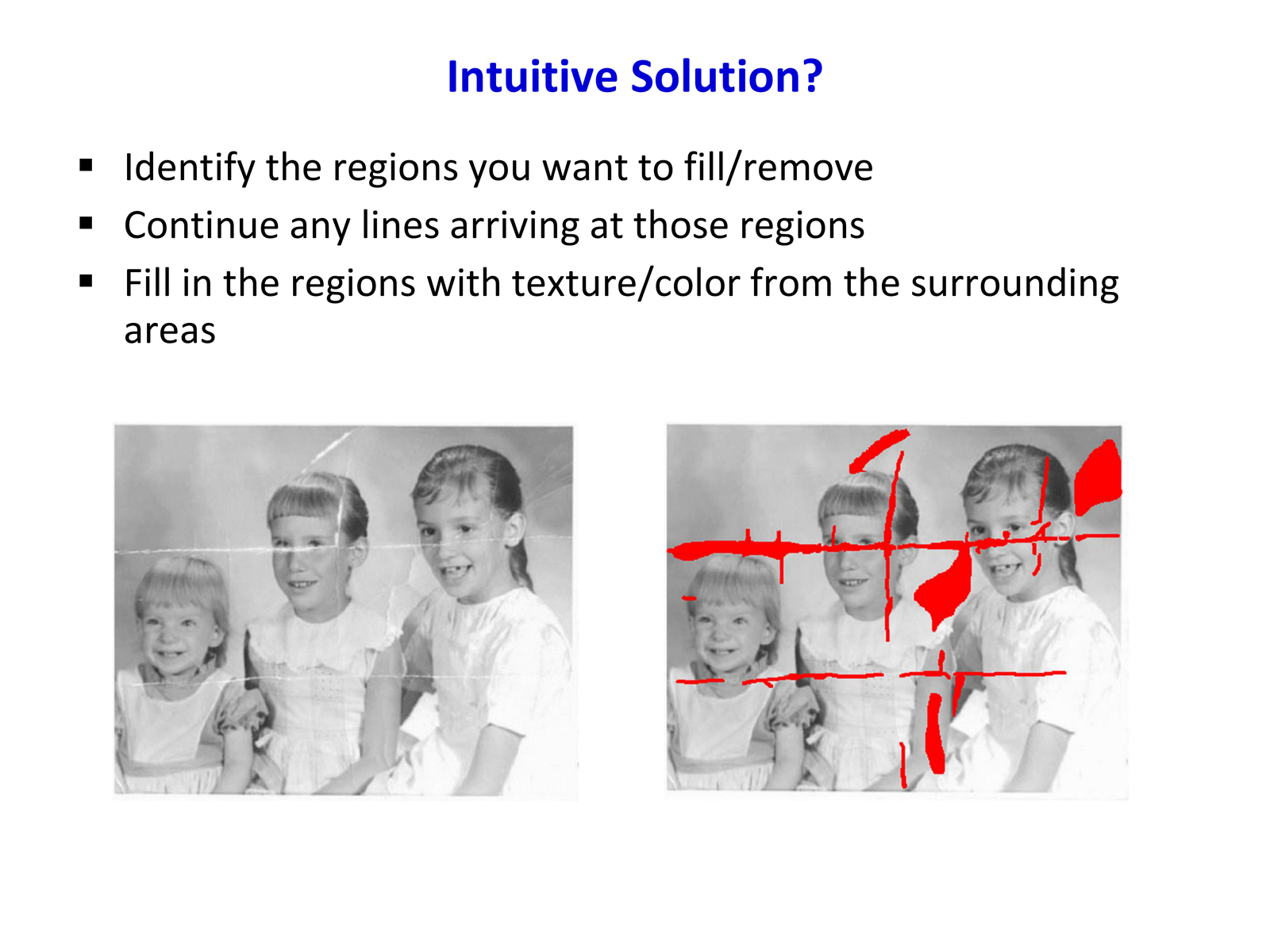

Intuitive solution

8.2.1 结构 vs 纹理¶

Inpainting 通常需要同时处理两类信息：结构（几何、边缘、曲线）与纹理（重复的局部模式）。

Structure vs texture

8.2.2 Exemplar-based Inpainting（Criminisi et al.）¶

经典方法通过“从已知区域复制相似 patch”来填洞，填充顺序非常关键。

Criminisi 2003

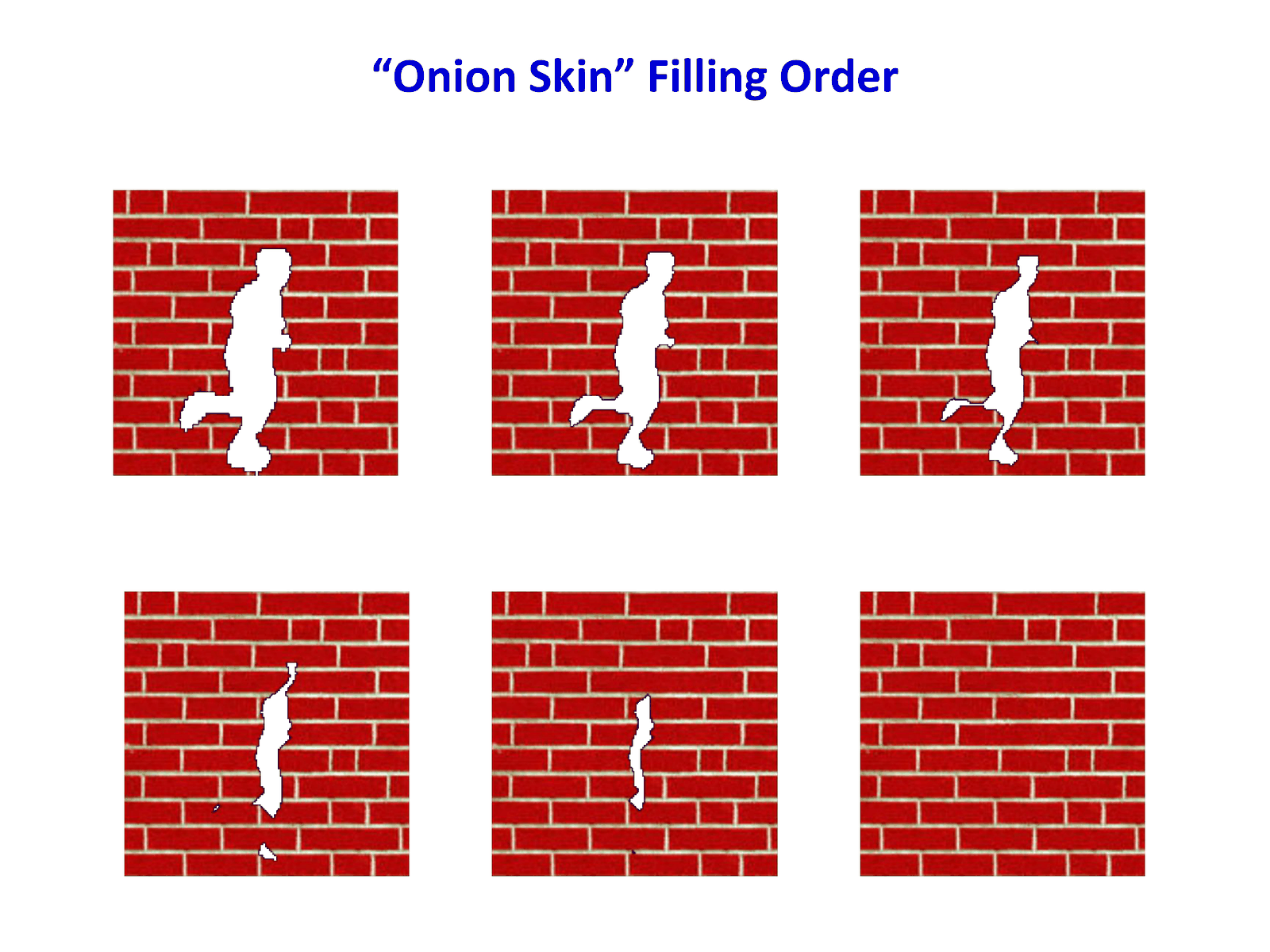

Onion skin order

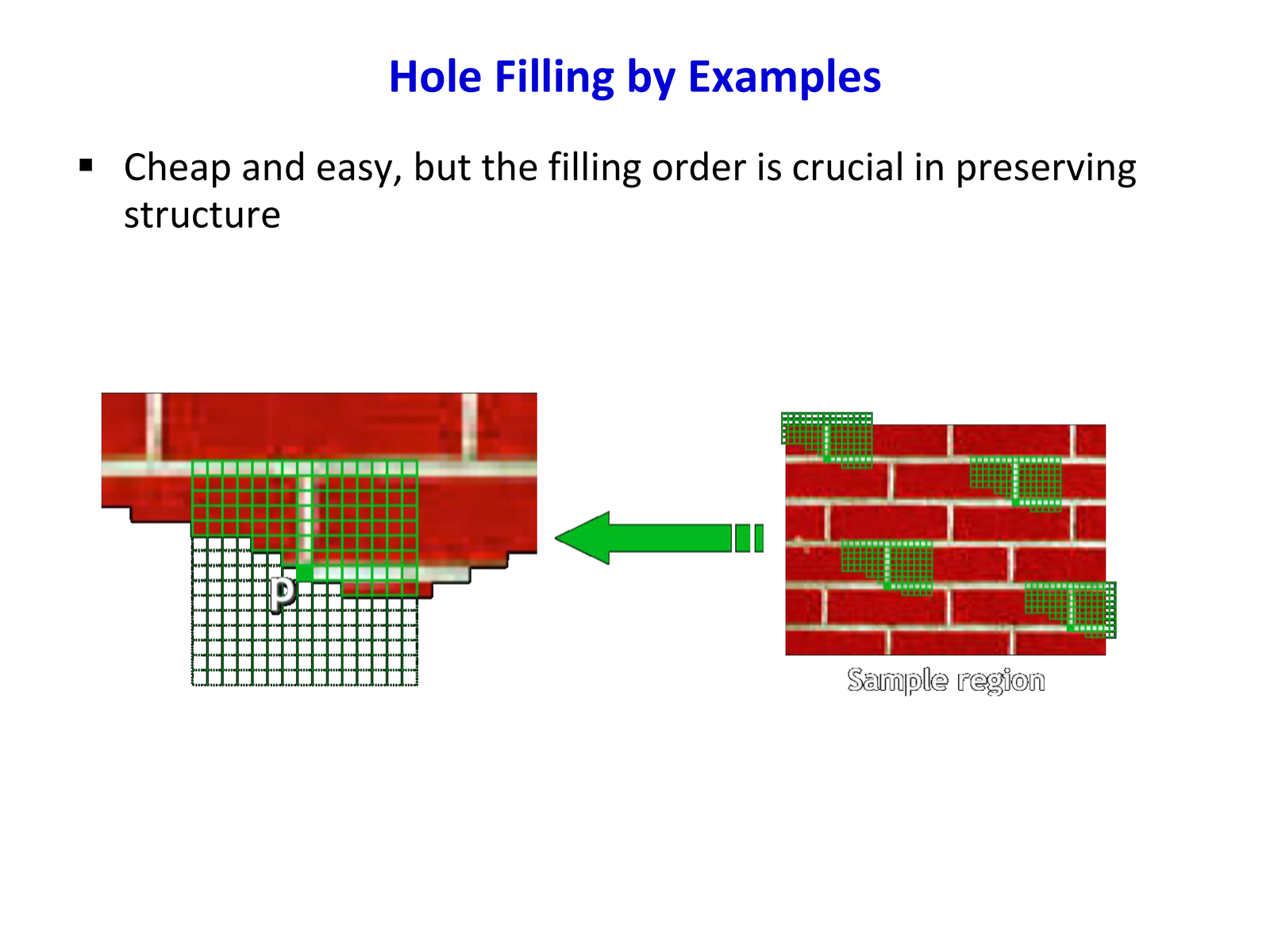

Order is crucial

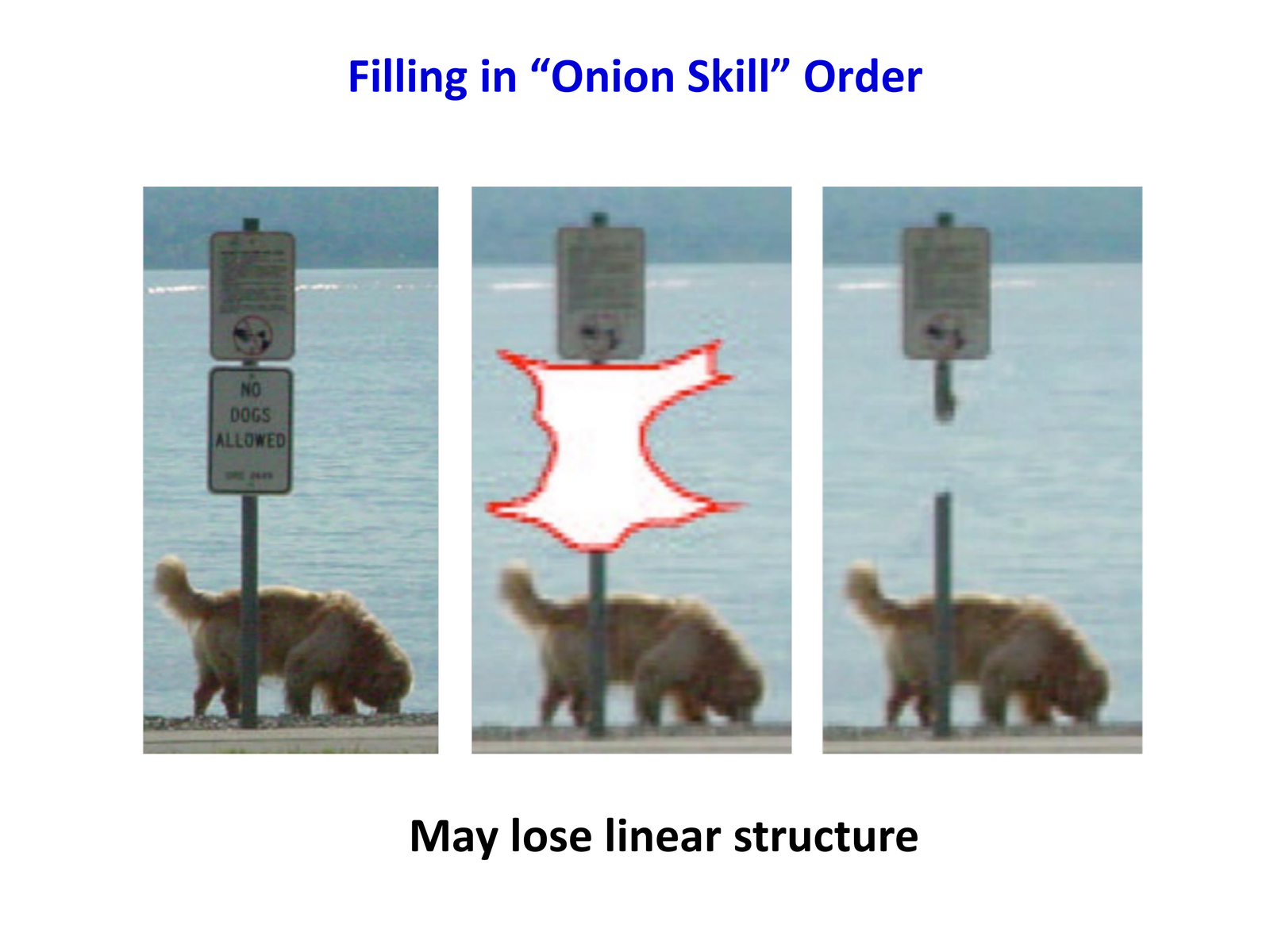

简单的“洋葱皮”顺序（从边界往内一圈圈填）可能破坏线性结构。

Onion skin may lose structure

更好的策略是优先填那些处在结构延拓方向上的区域，让边缘/曲线先被补全。

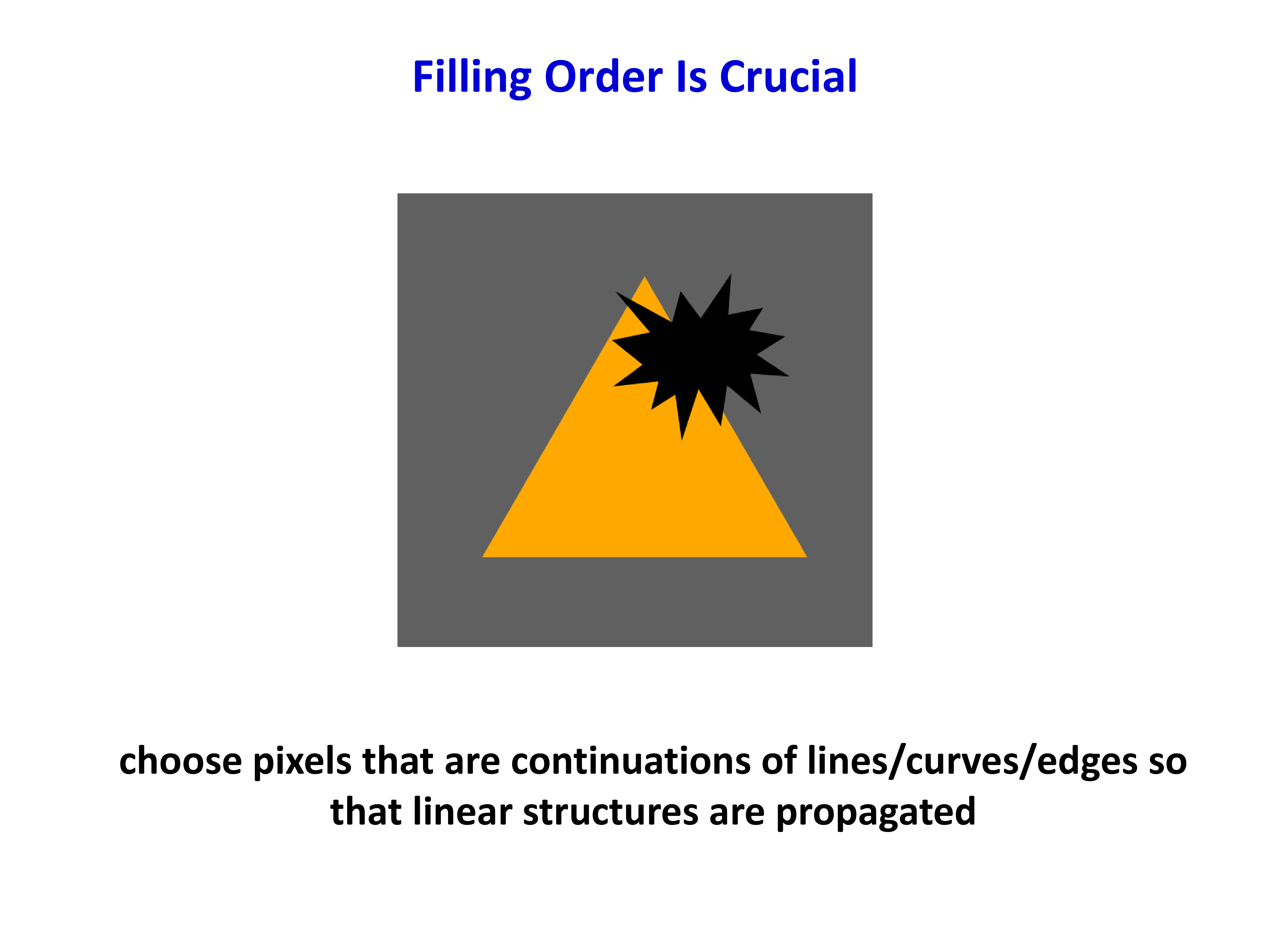

Filling order is crucial

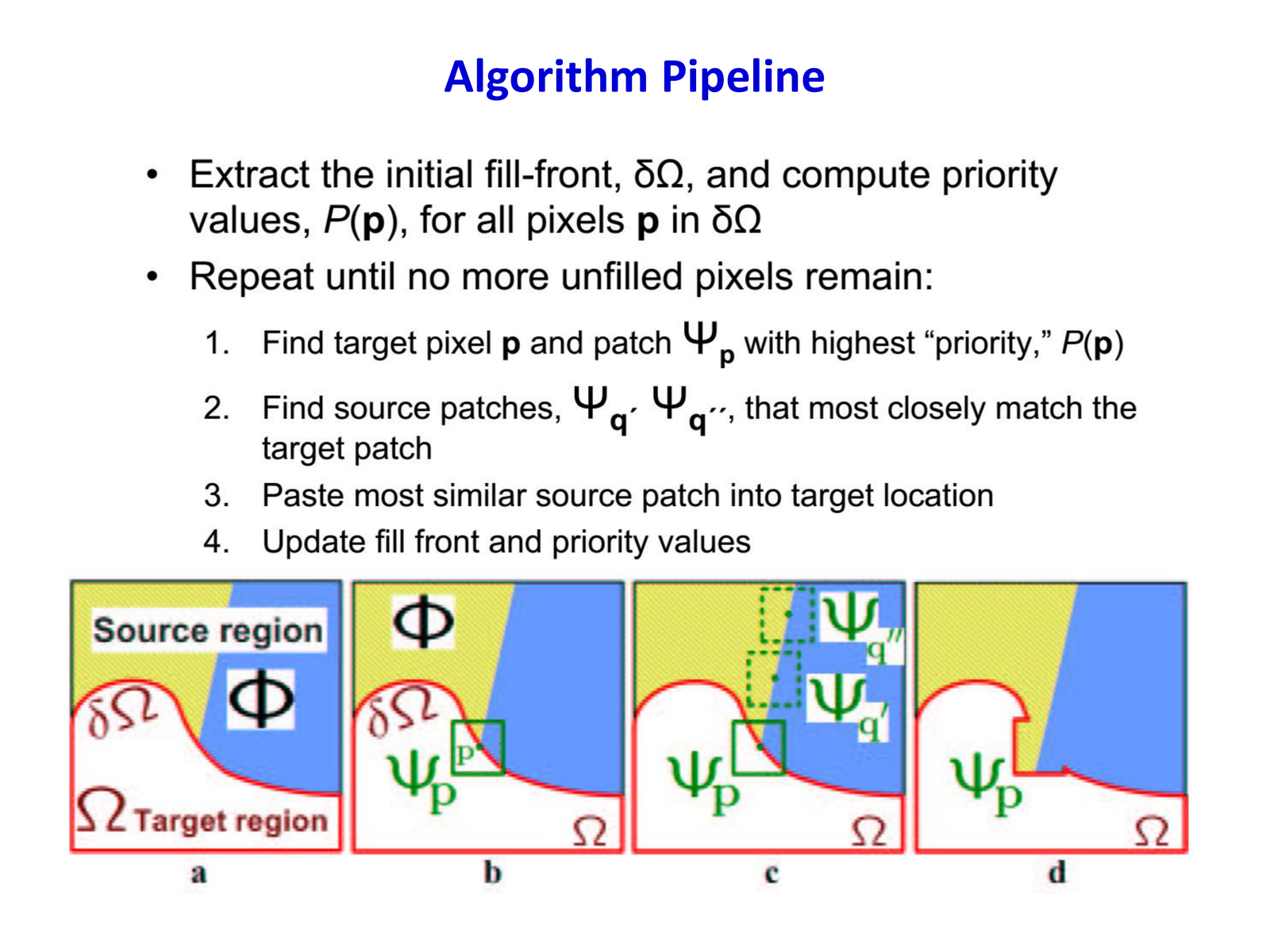

Algorithm pipeline

填充优先级通常由“置信度 + 数据项（结构强度）”构成（例如边界处强梯度方向的延拓给更高优先级）。

经典 Criminisi 优先级写作：

\[ P(p)=C(p)\,D(p) \]

\(C(p)\)（confidence）：该 patch 已知像素比例越高，说明可参考信息越可靠。
\(D(p)\)（data term）：与等照线（isophote）延拓相关，倾向优先延续强结构。

因此它不是简单“从外向内填”，而是先补最能延续结构的边界位置。

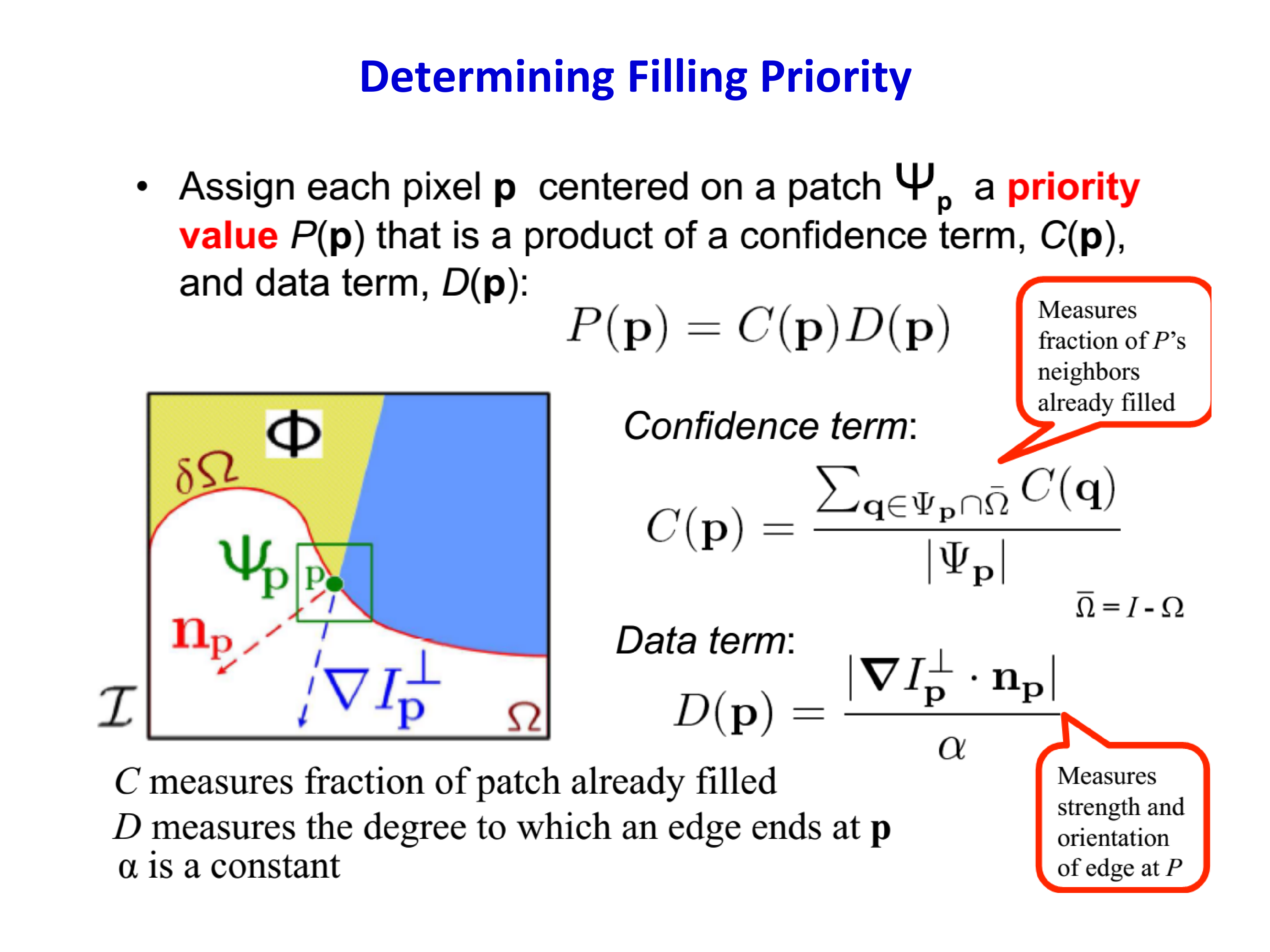

Determining filling priority

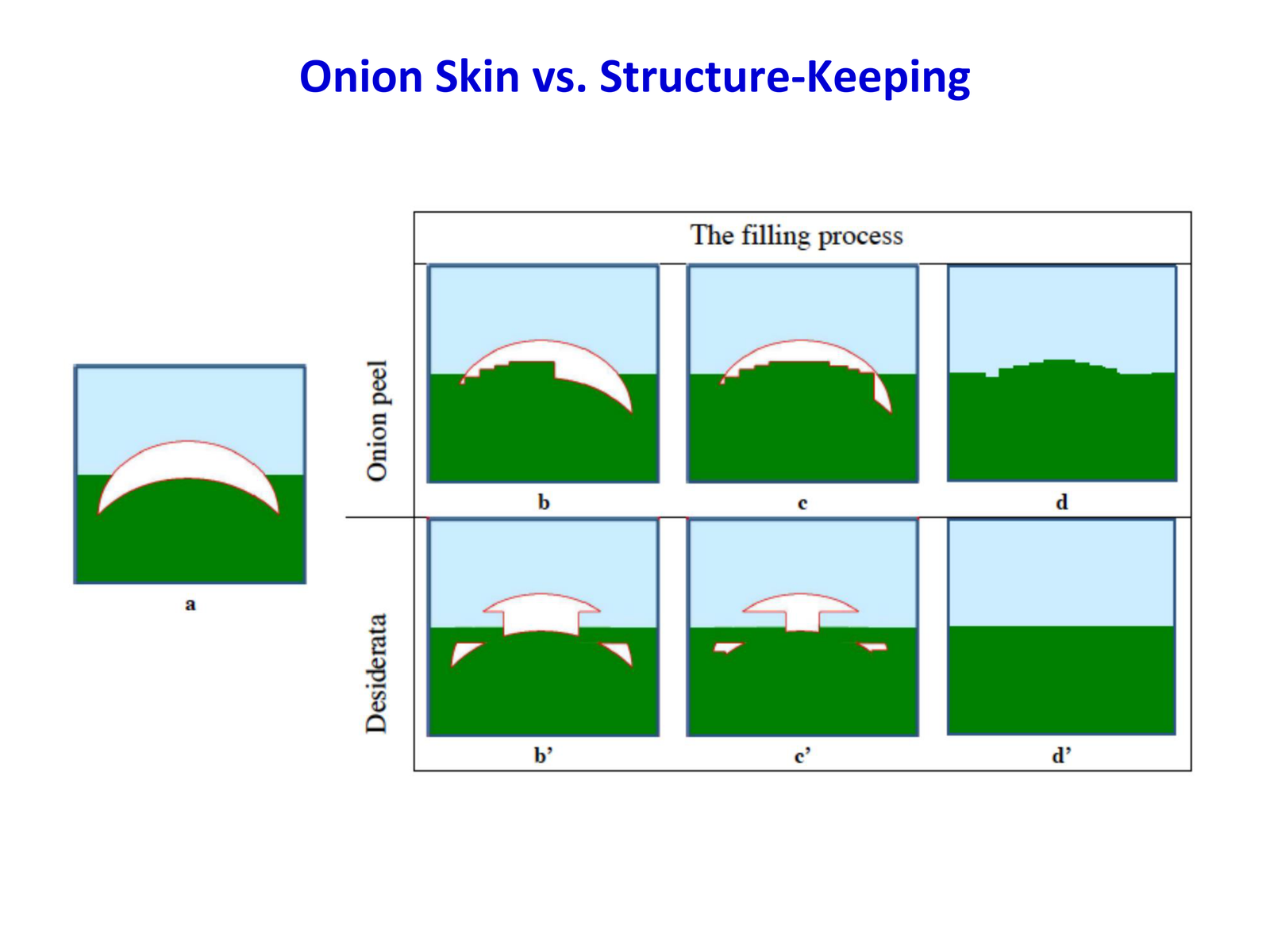

Onion skin vs structure keeping

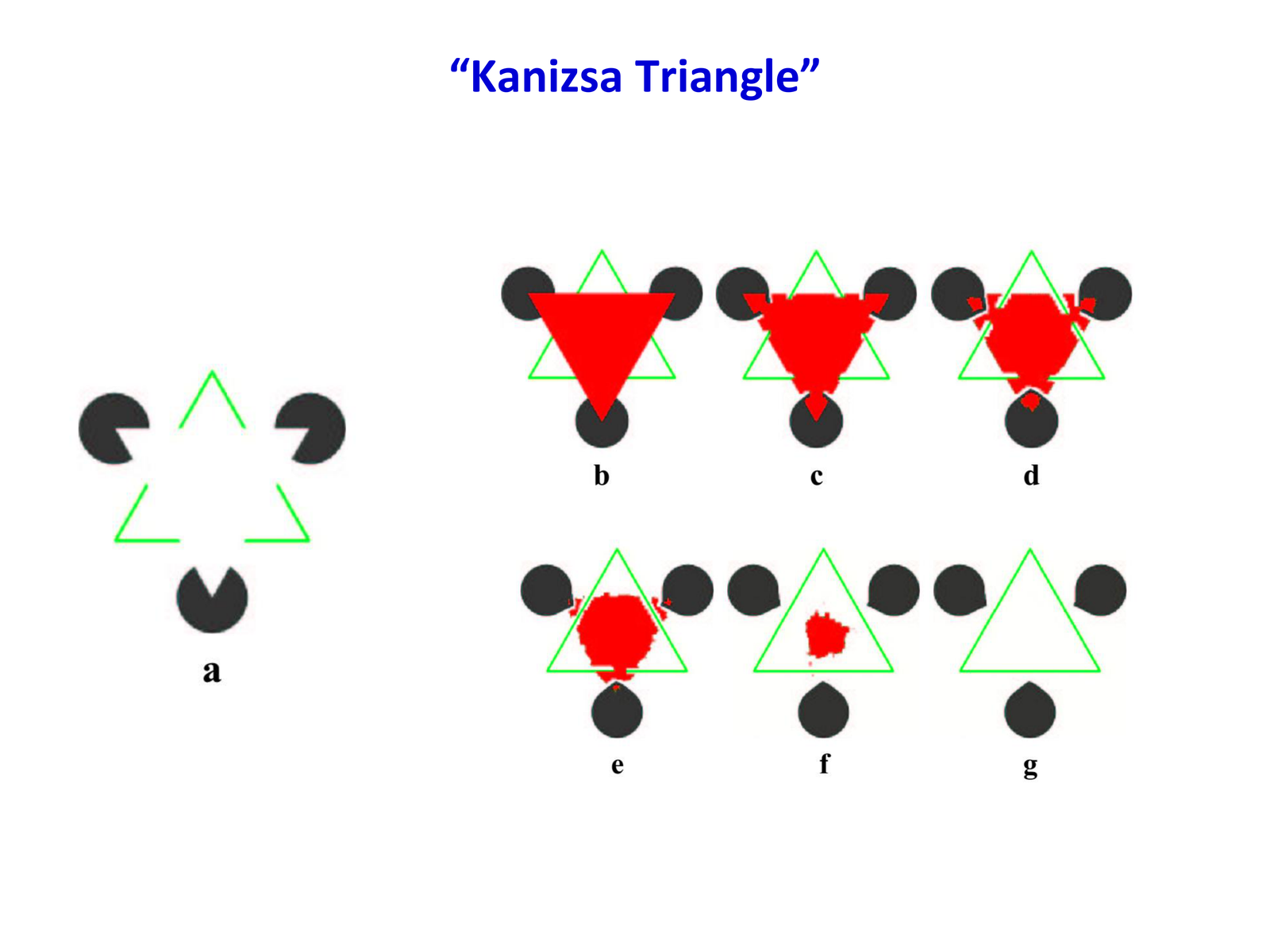

Kanizsa triangle

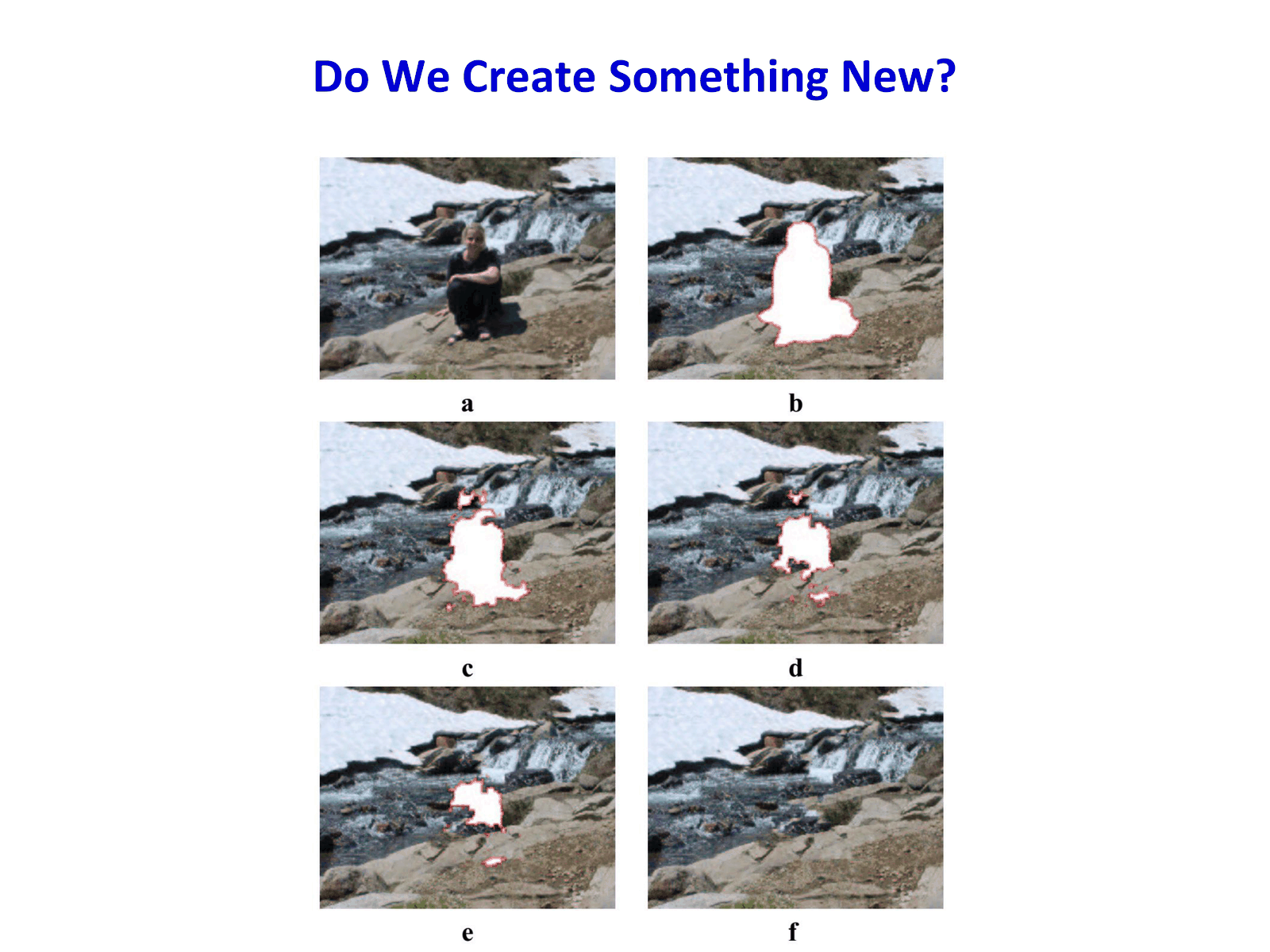

Do we create something new

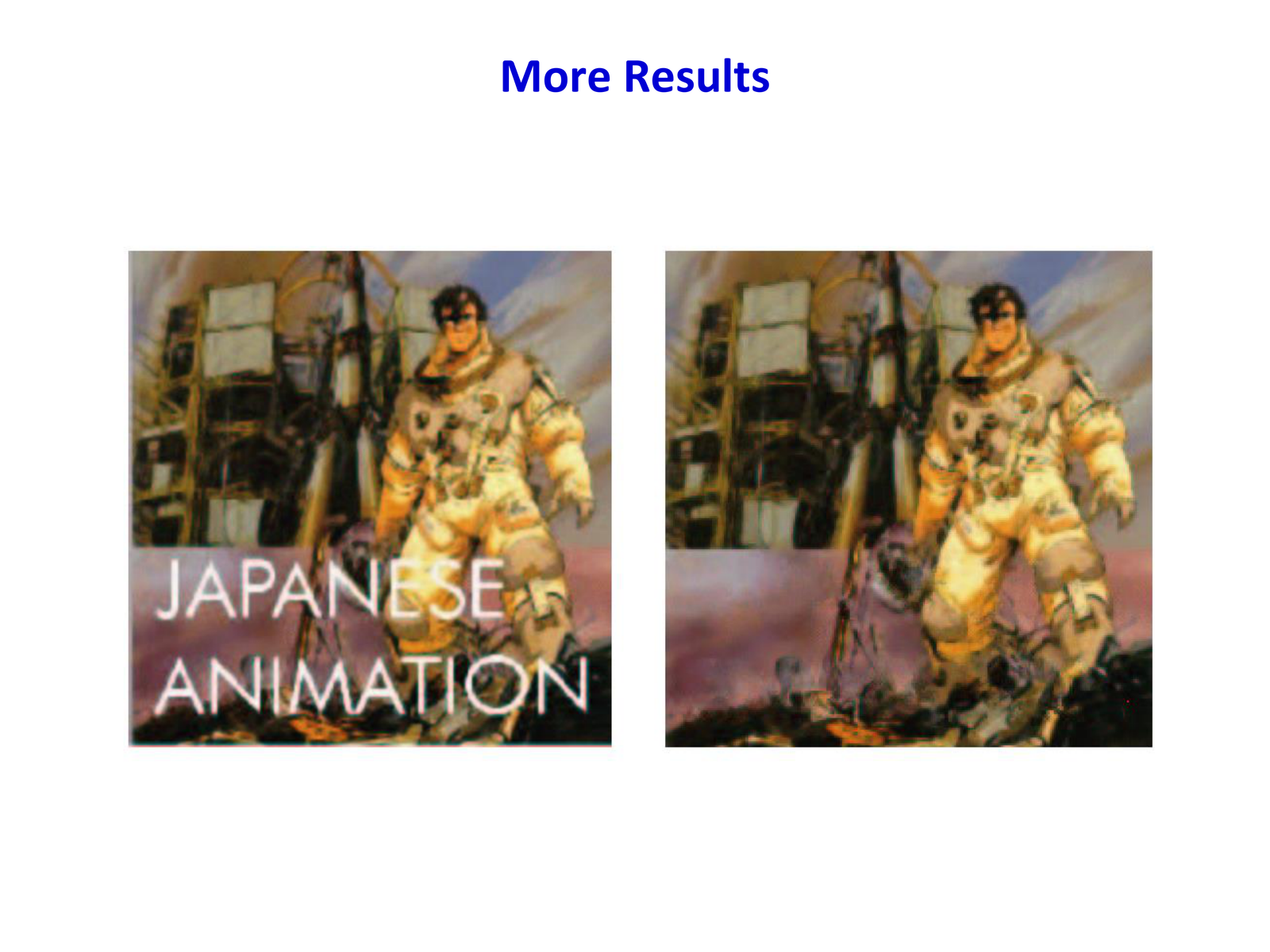

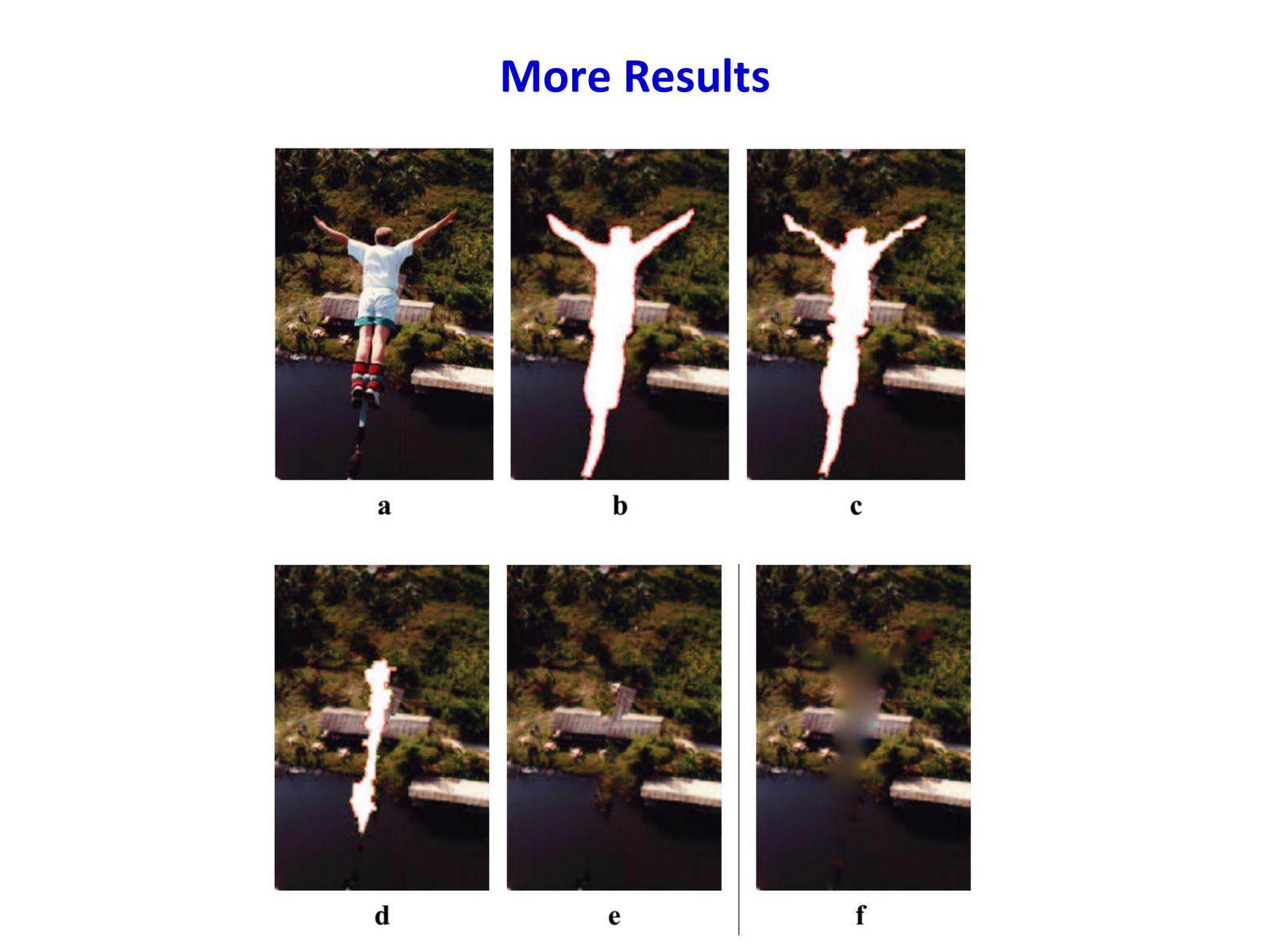

More results

8.2.3 Structure-first Completion：图标注 + DP/BP¶

讲义给出的关键观察是：自然图像里最显著的缺失结构通常可由少数曲线近似；并且应先补结构、后补纹理。

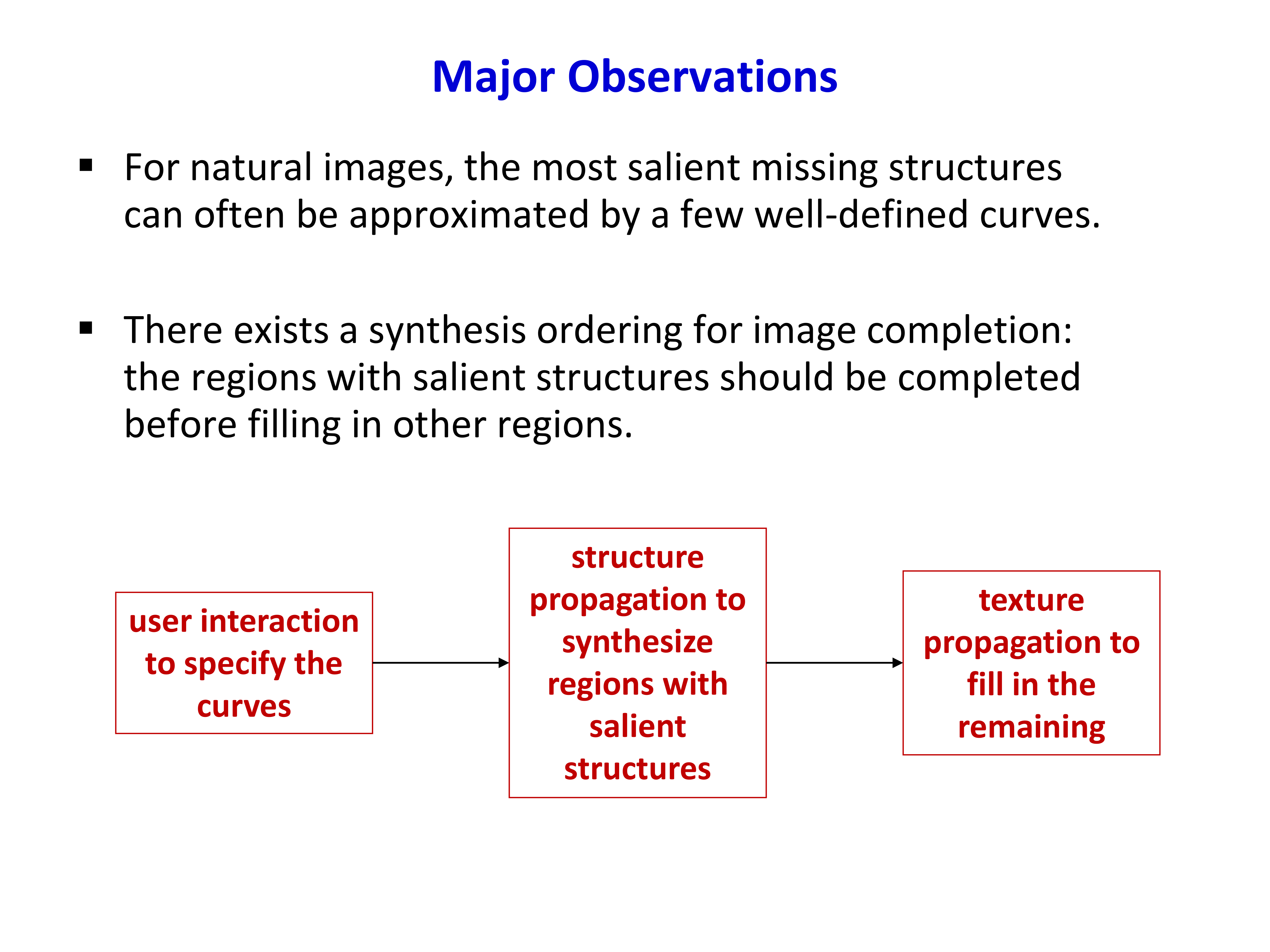

Major observations

该类方法通常引入用户交互来指定结构曲线，先沿曲线做结构传播，再对剩余区域做纹理传播。

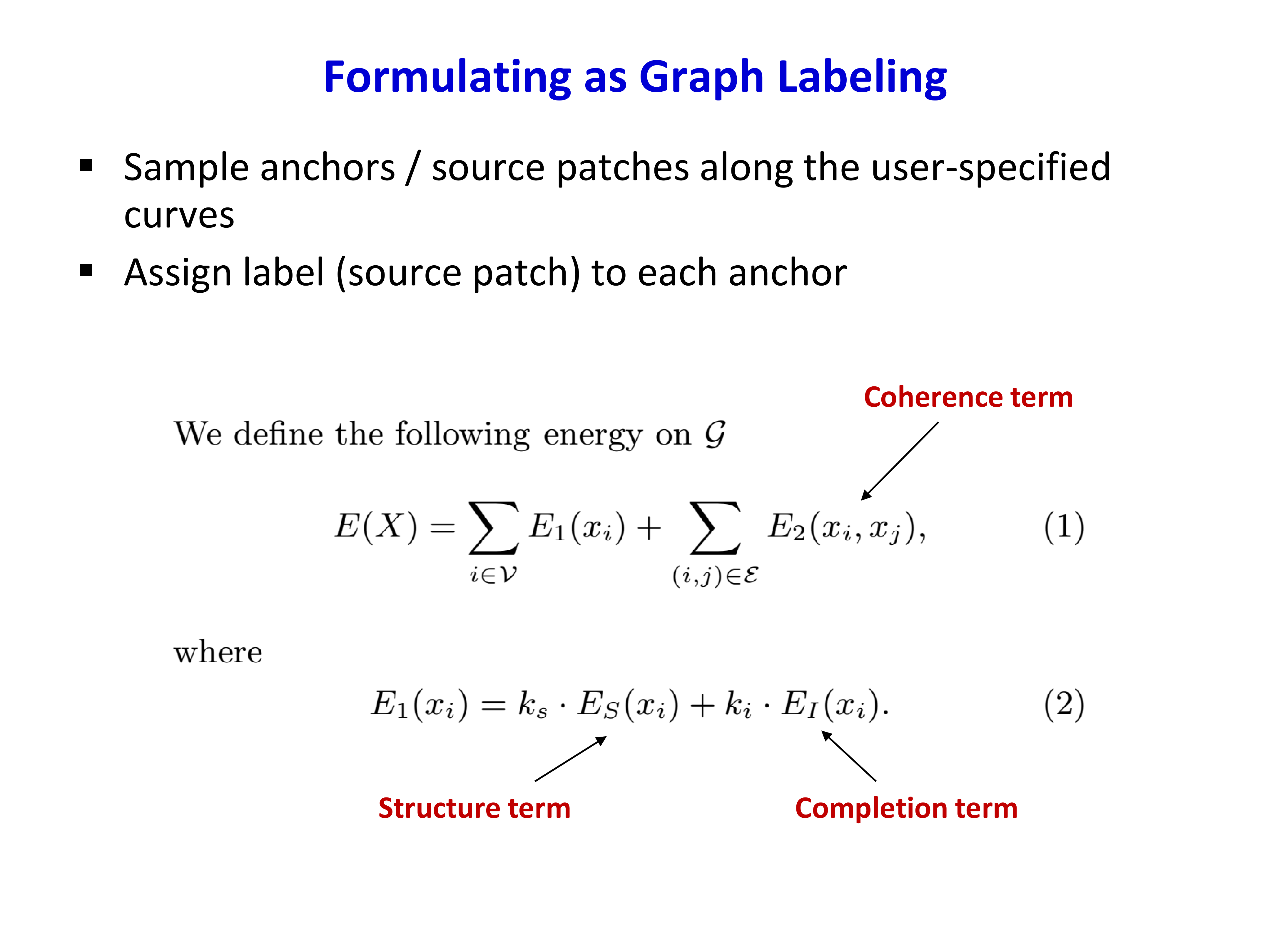

Graph labeling formulation

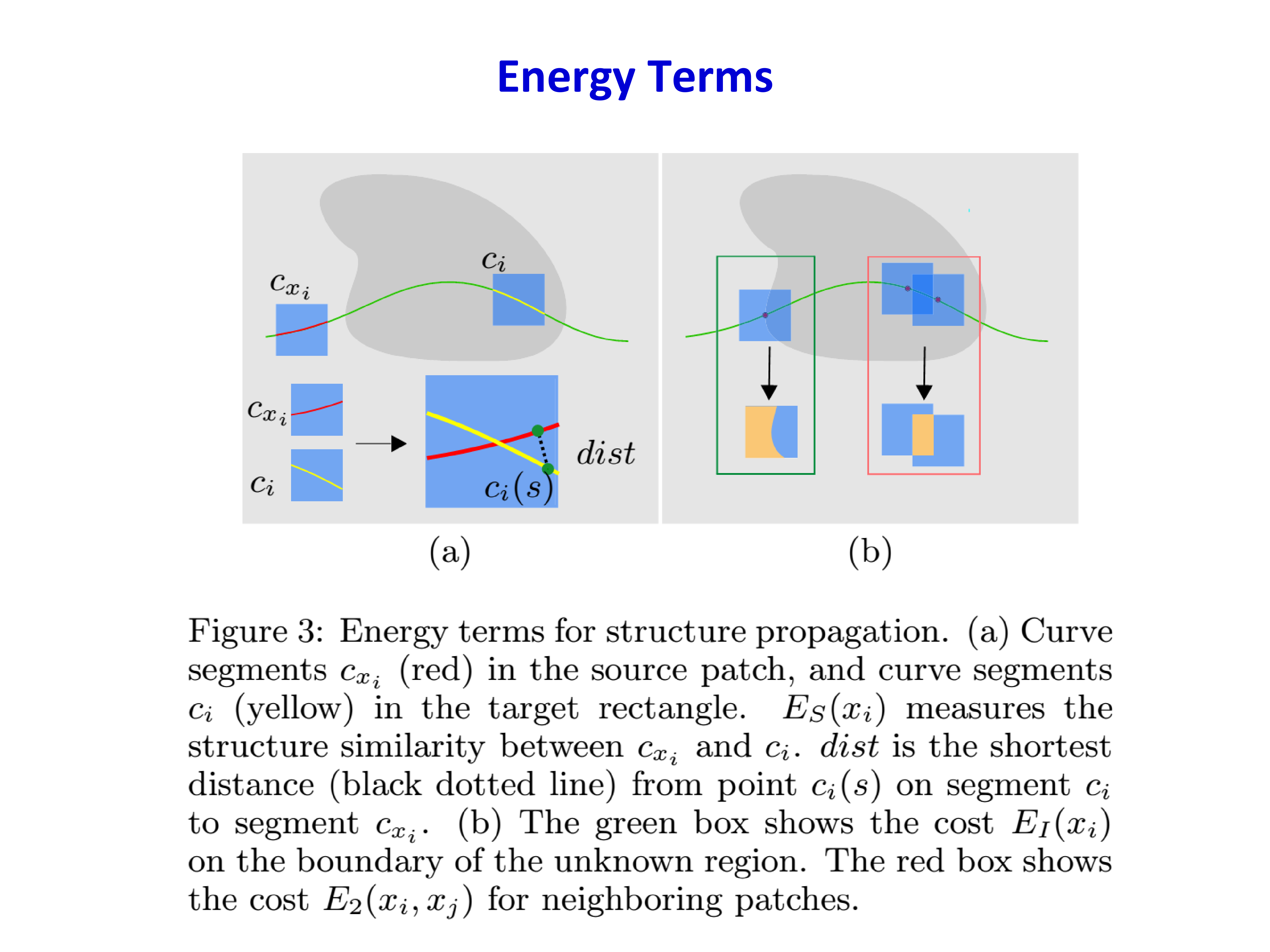

对应地可以构造能量函数（由结构项、完成项、连贯项等组成），把“给每个 anchor 选择哪个 source patch”视为一个图上的标签分配问题。

Energy terms

当结构拓扑是链状（1-D chain）时可用动态规划（DP）；更一般的图结构可用 belief propagation（BP）近似求解。

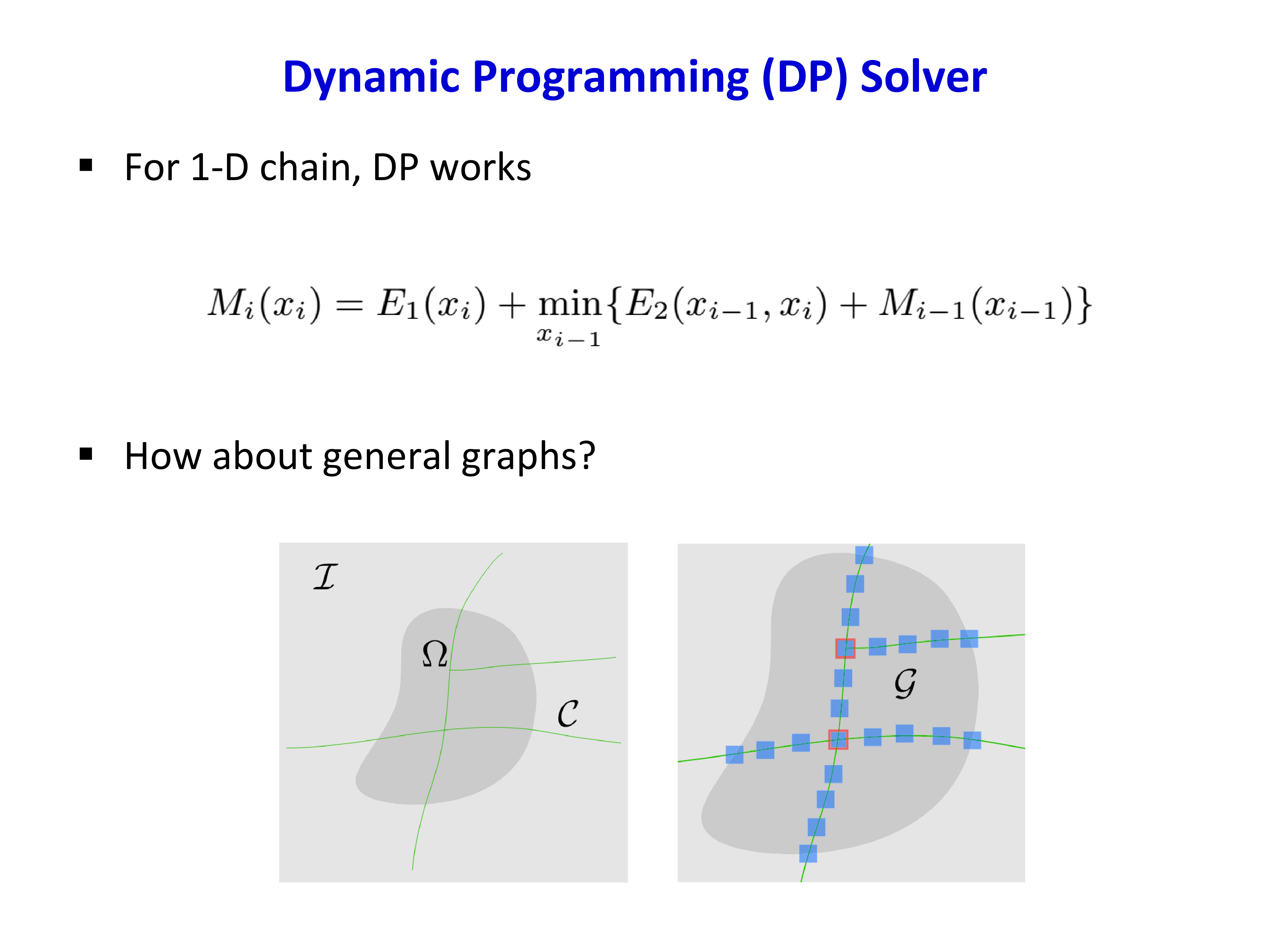

DP solver

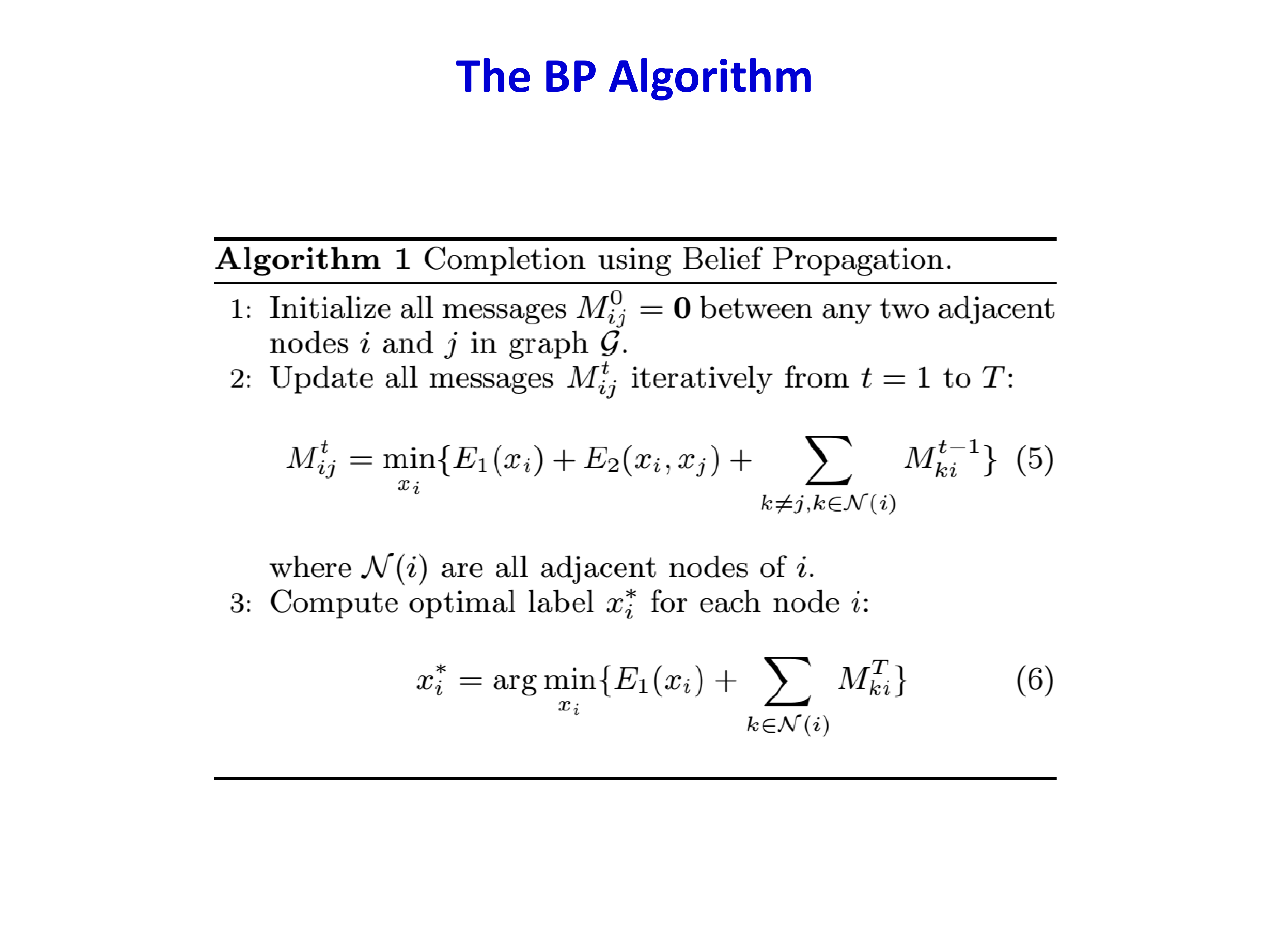

BP algorithm

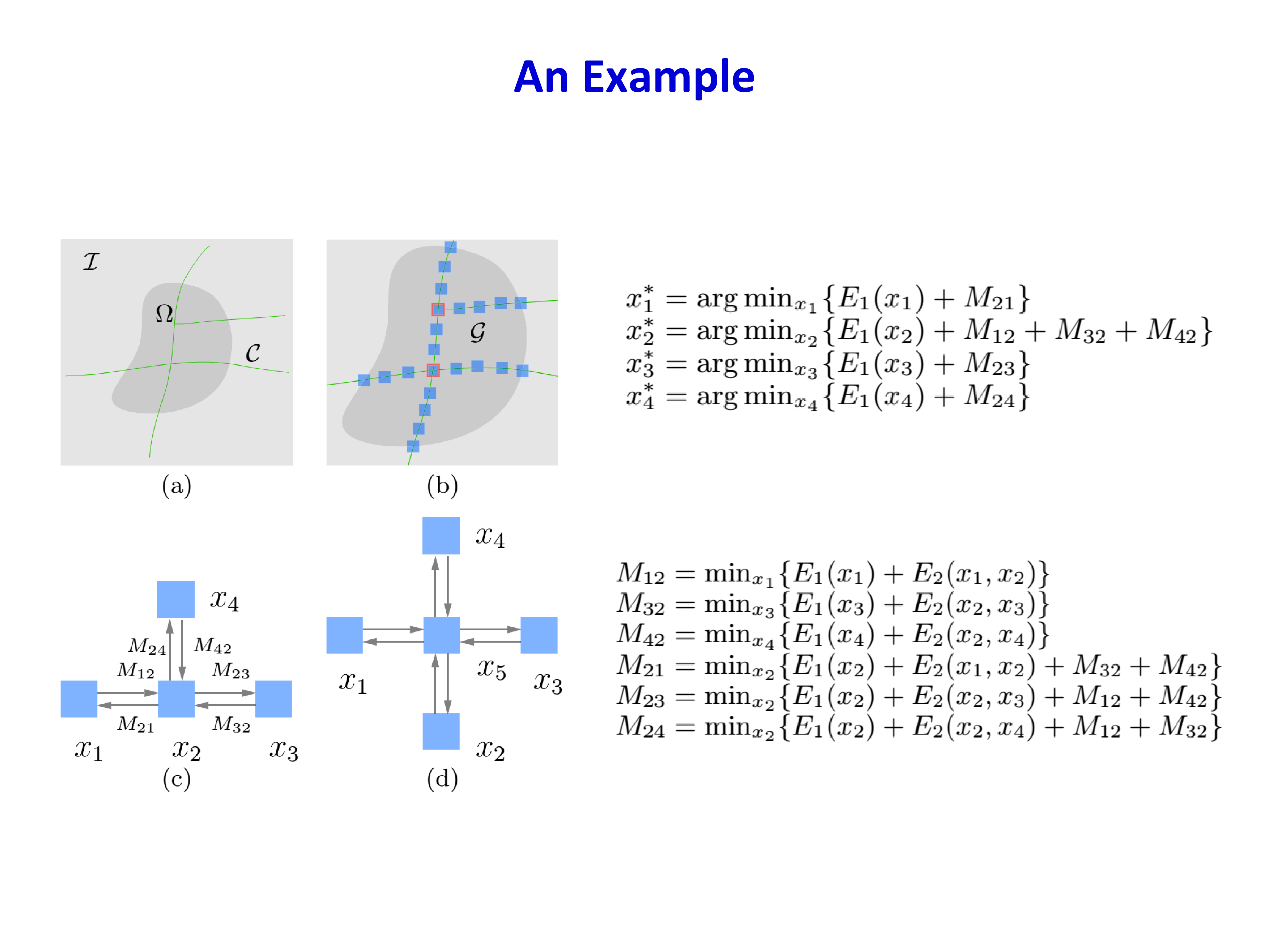

An example

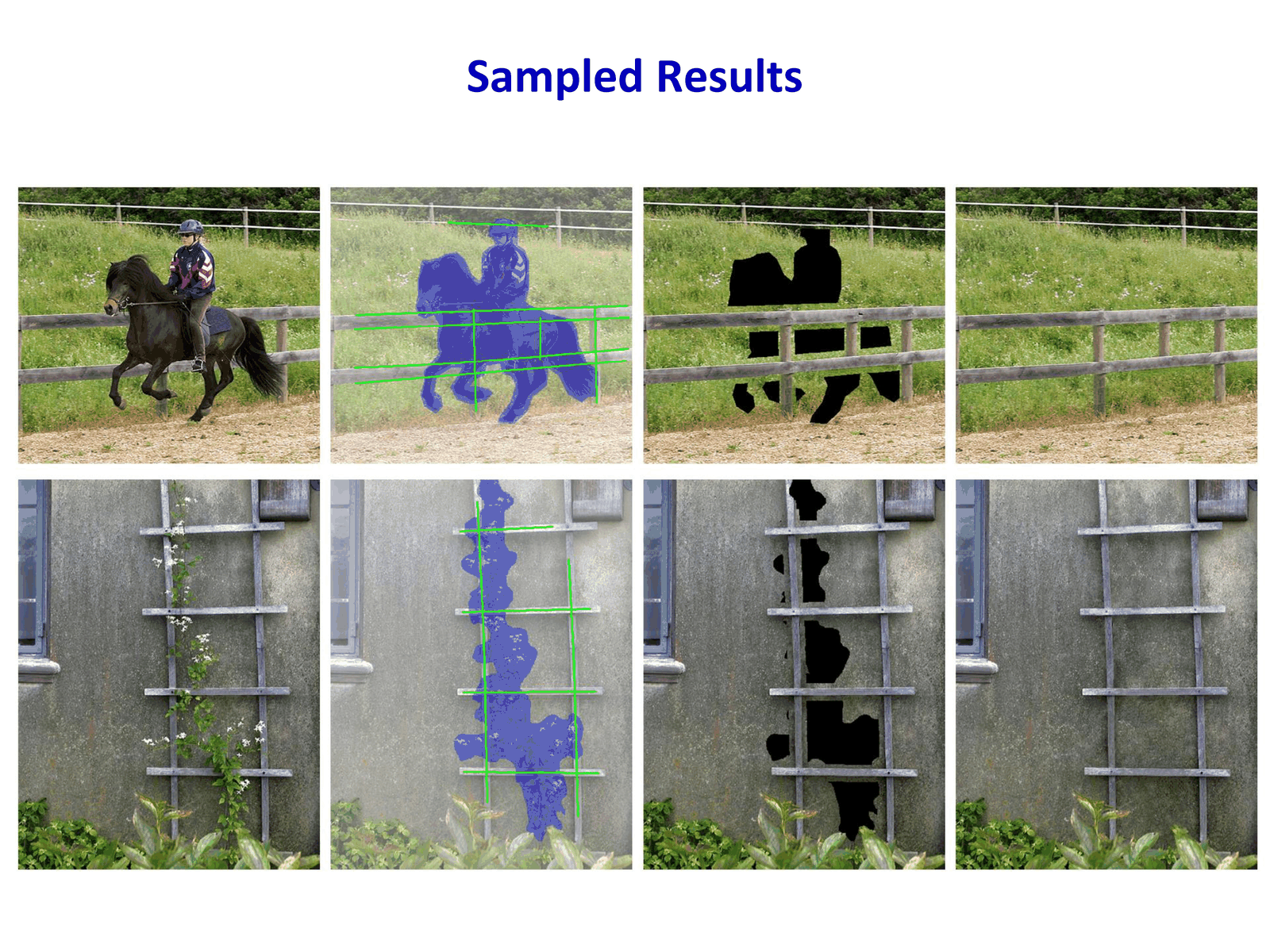

Sampled results

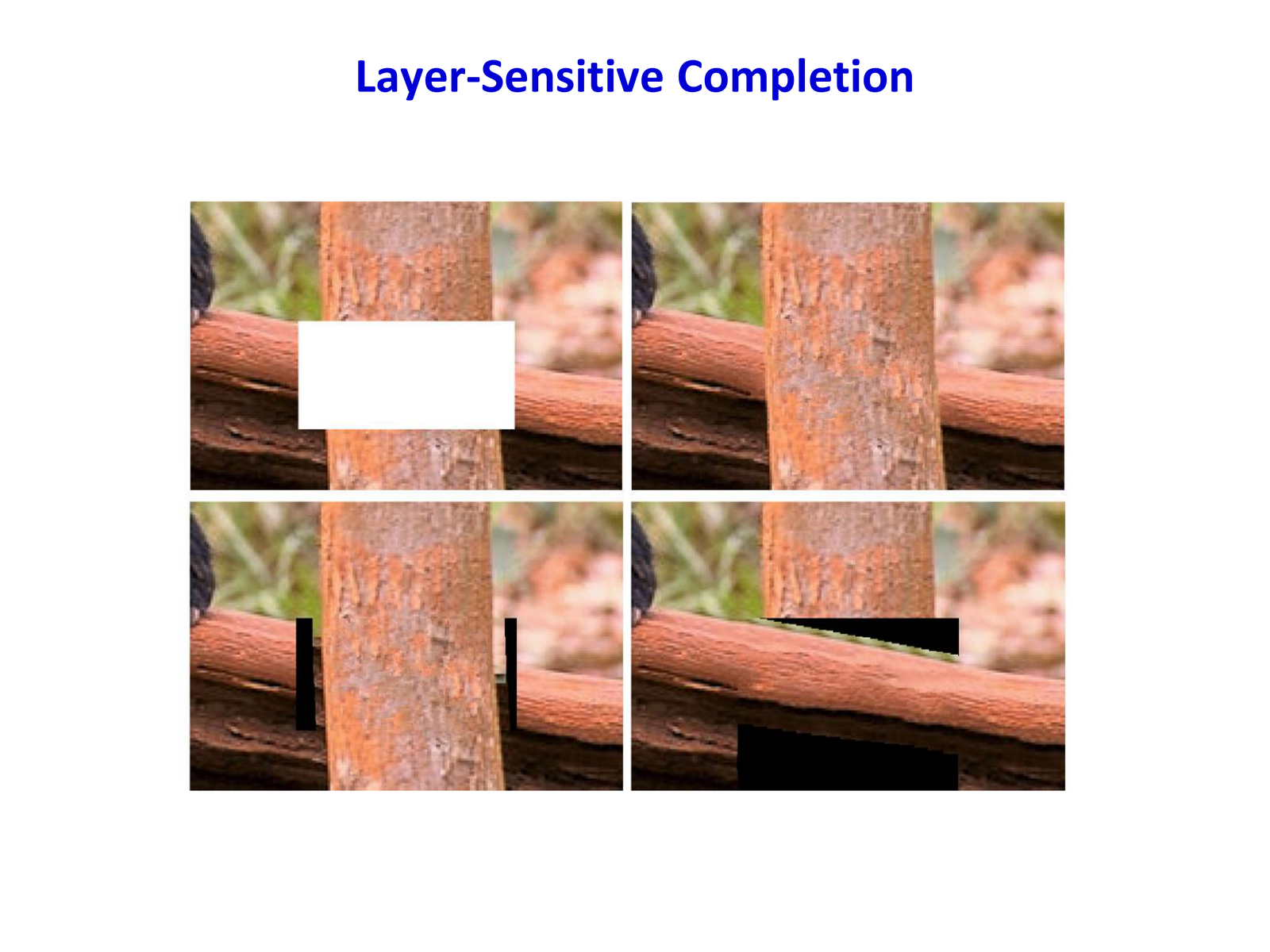

Layer-sensitive completion

9 从传统 Pixel Computing 到深度 Pixel Computing¶

第二讲的主线，是把第一讲里的“像素级任务”正式带入深度学习时代。前半讲我们更多看到的是：

聚类
图分割
GraphCut / GrabCut
Matting
Inpainting

它们大多依赖手工设计的特征、能量函数、图模型或 PDE。第二讲则讨论：能否直接让神经网络学习一个 pixel in, pixel out 的映射，把输入图像端到端变成像素级输出。

从任务划分看，深度 pixel computing 主要分成三层：

pixel-level methods：语义分割、object parsing 等，对每个像素输出类别

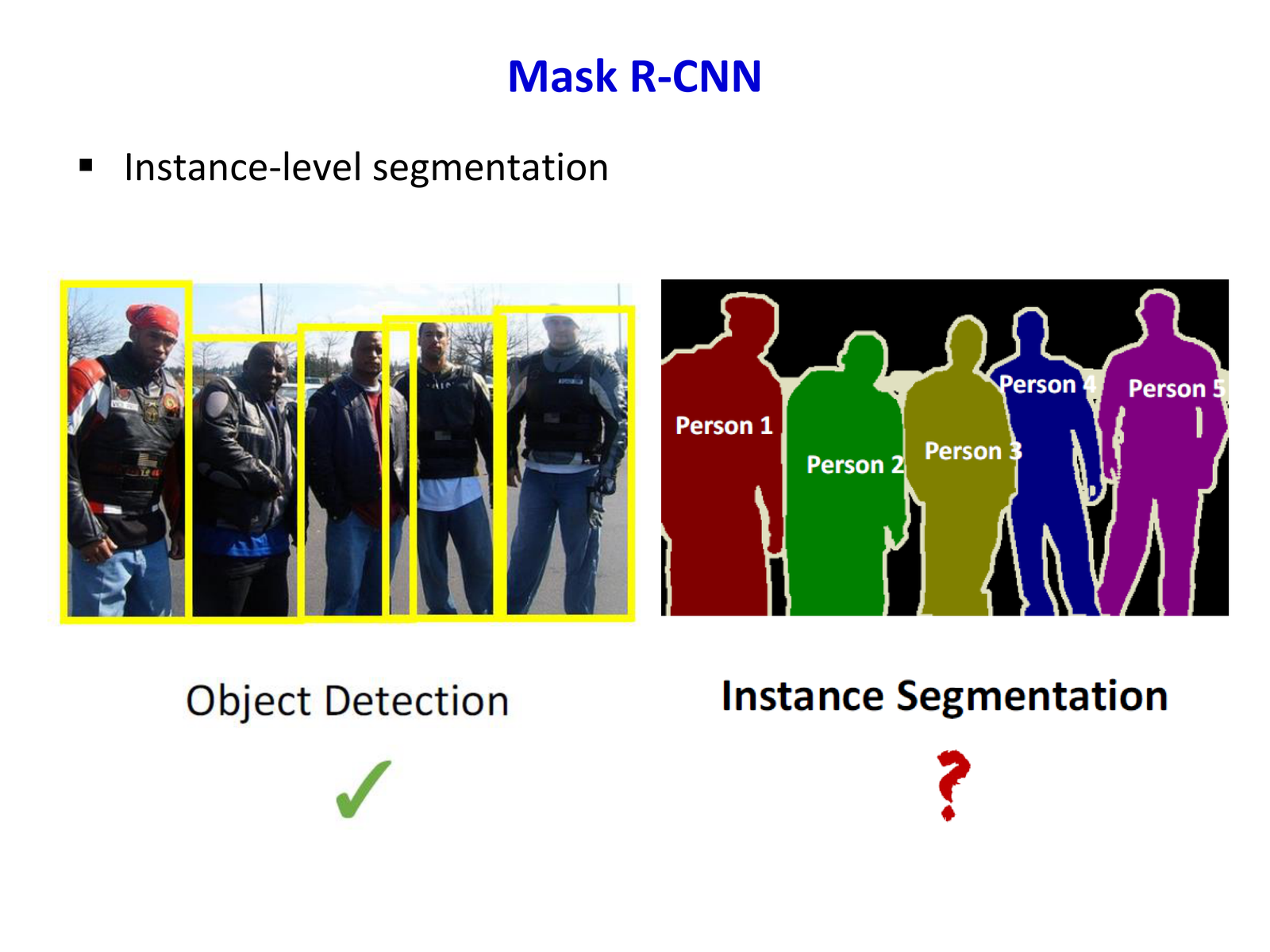

instance-level methods：不仅分出类别，还要区分同类中的不同实例

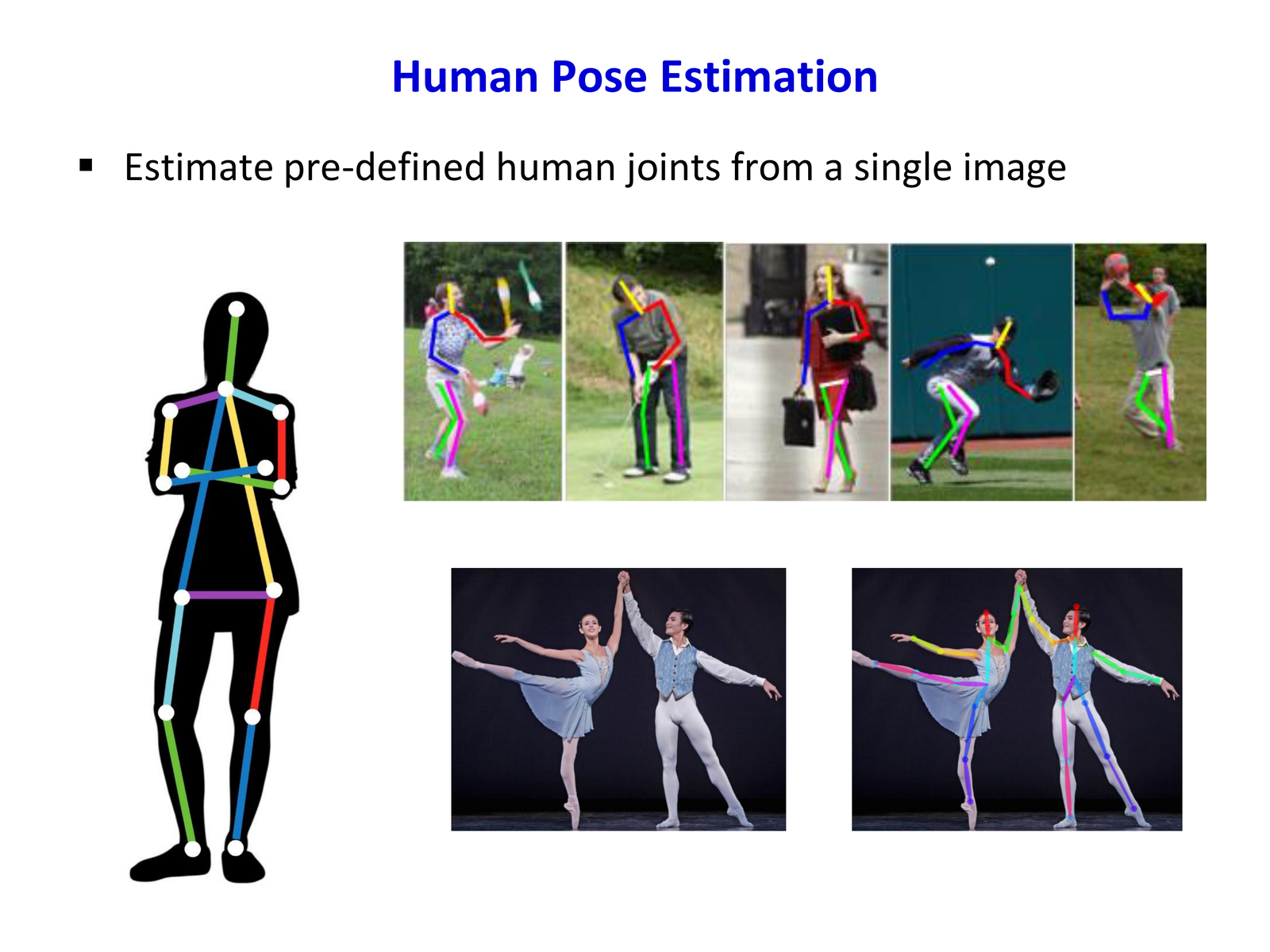

pose estimation：输出人体关键点或骨架，本质上仍是像素级定位问题

10 Pixel-Level Methods：语义分割进入 CNN 时代¶

10.1 为什么分类 CNN 不能直接拿来做分割¶

第二讲首先强调一个看似简单、其实关键的问题：普通 CNN 分类器虽然能回答“图里有什么”，但它在高层特征里已经做了大量 pooling / stride，下采样后空间分辨率很粗，因此很难精确回答“这个像素属于什么”。

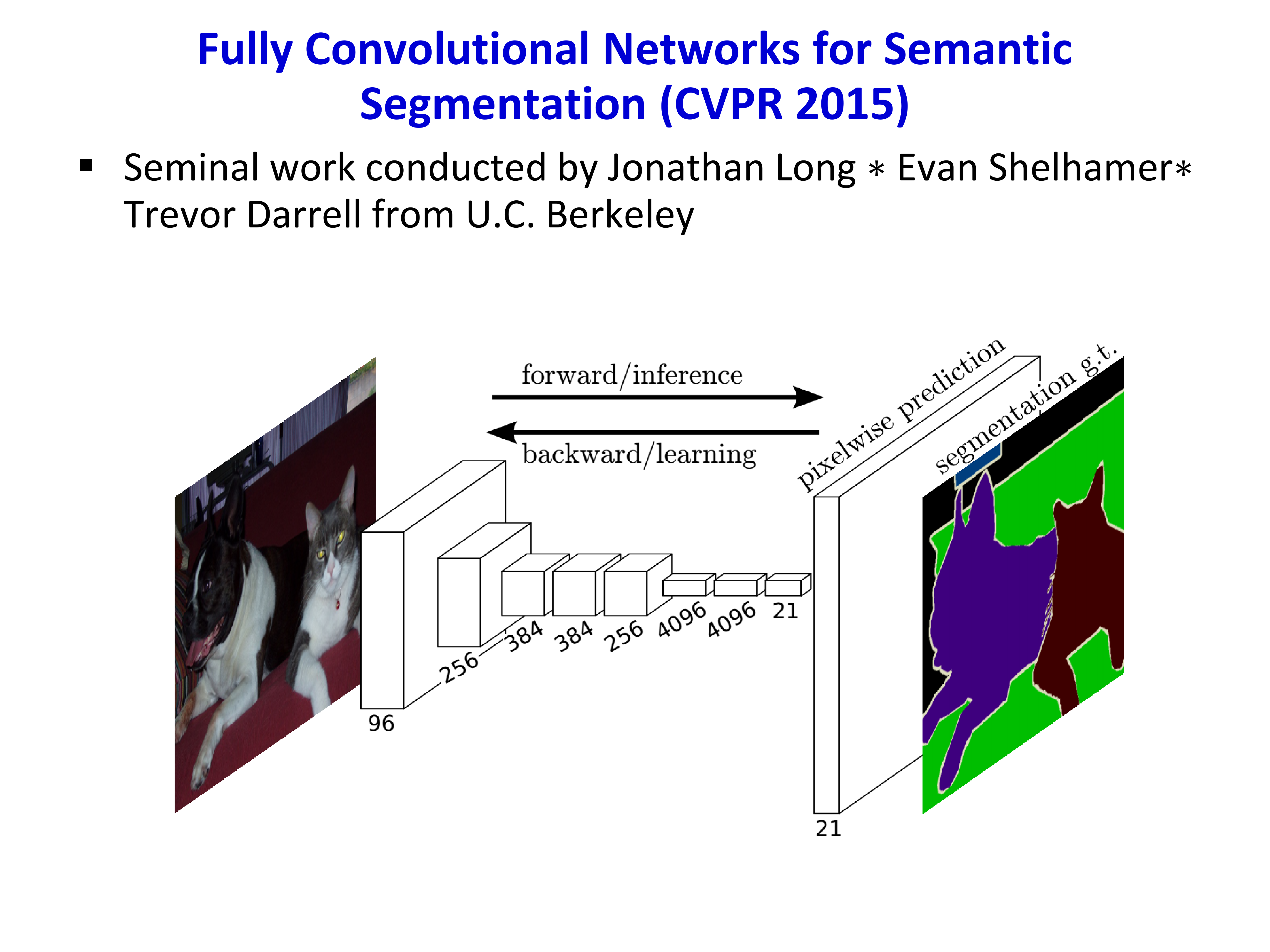

FCN 作为语义分割开端

如果把分类网络直接用于像素标注，会遇到两个核心矛盾：

语义强，但位置粗：深层特征知道“是什么”，但不知道边界精确在哪
位置细，但语义弱：浅层特征保留边缘和局部细节，但类别判别能力不够

这也是后面 FCN、skip connection、SegNet、DeepLab、CRF-as-RNN 都在反复解决的核心问题。

10.2 FCN：把分类网络改造成 dense predictor¶

FCN（Fully Convolutional Network, CVPR 2015）是语义分割里的奠基性工作。它的思想非常朴素但极其重要：把原本为分类设计的 CNN 改造成全卷积网络，使它能够接受任意尺寸输入，并输出对应的像素级预测图。

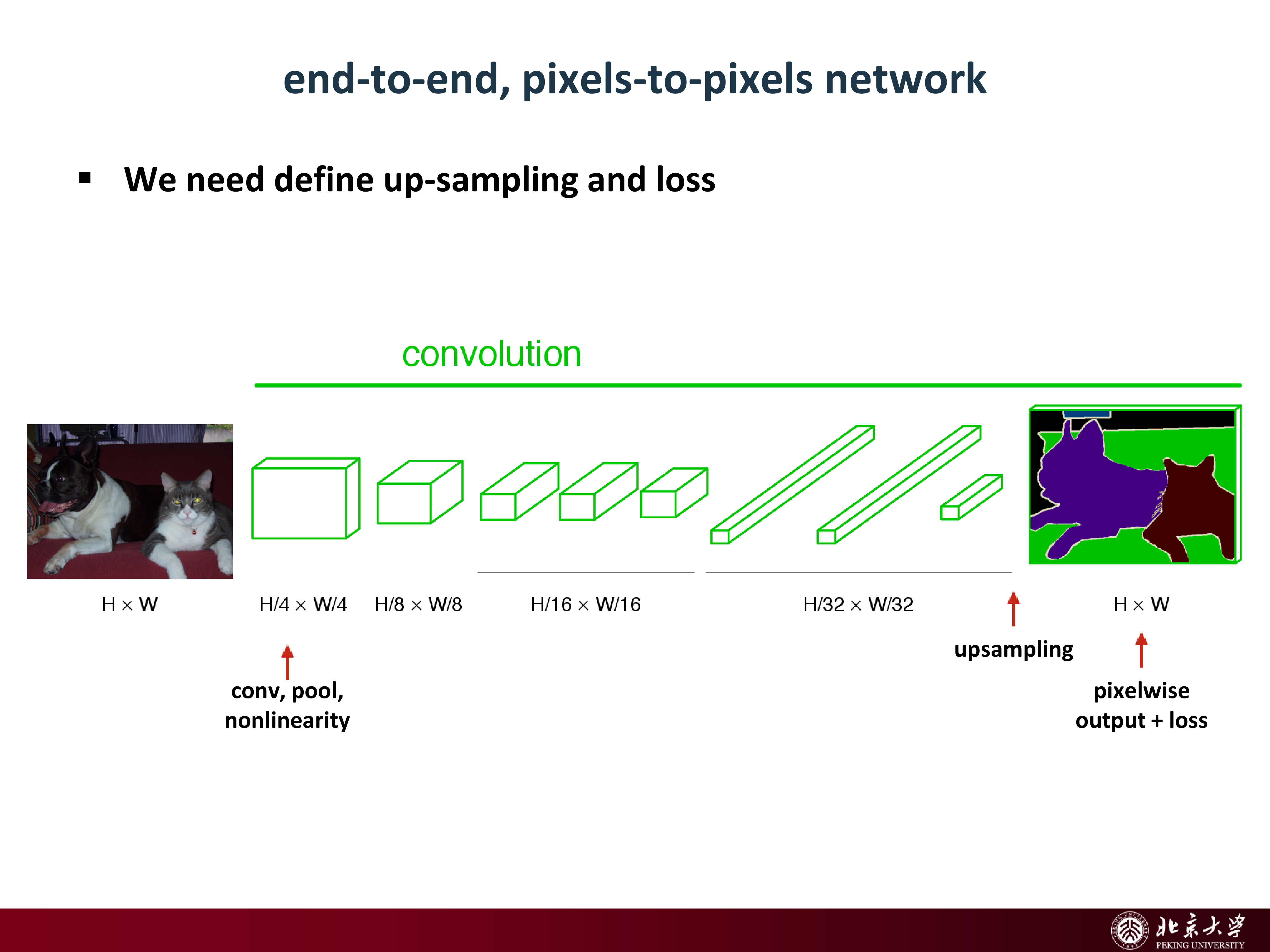

pixels-to-pixels 网络结构

核心改造包括两步：

把原先的全连接层视作特殊的卷积层，从而保留空间结构。
在网络尾部加入上采样（upsampling / deconvolution），把低分辨率特征图恢复到接近原图尺度。

因此 FCN 的计算流程可以概括为：

前半段：conv + pool + nonlinearity 提取越来越抽象的特征
后半段：上采样，把粗特征重新映射回像素网格
输出层：对每个像素给一个类别分布，并计算逐像素损失

10.3 FCN 里的三个关键部件¶

10.3.1 上采样（Upsampling / Deconvolution）¶

FCN 必须解决“低分辨率特征如何还原到原图大小”这个问题。讲义里把它称为 upsampling，也常叫 deconvolution（更准确地说通常是 transposed convolution 或双线性插值上采样）。

上采样的作用不是“凭空恢复全部细节”，而是把 coarse feature map 投回更密的像素网格，让网络能在原图尺度做分类。

10.3.2 Skip Layer Fusion：浅层位置 + 深层语义¶

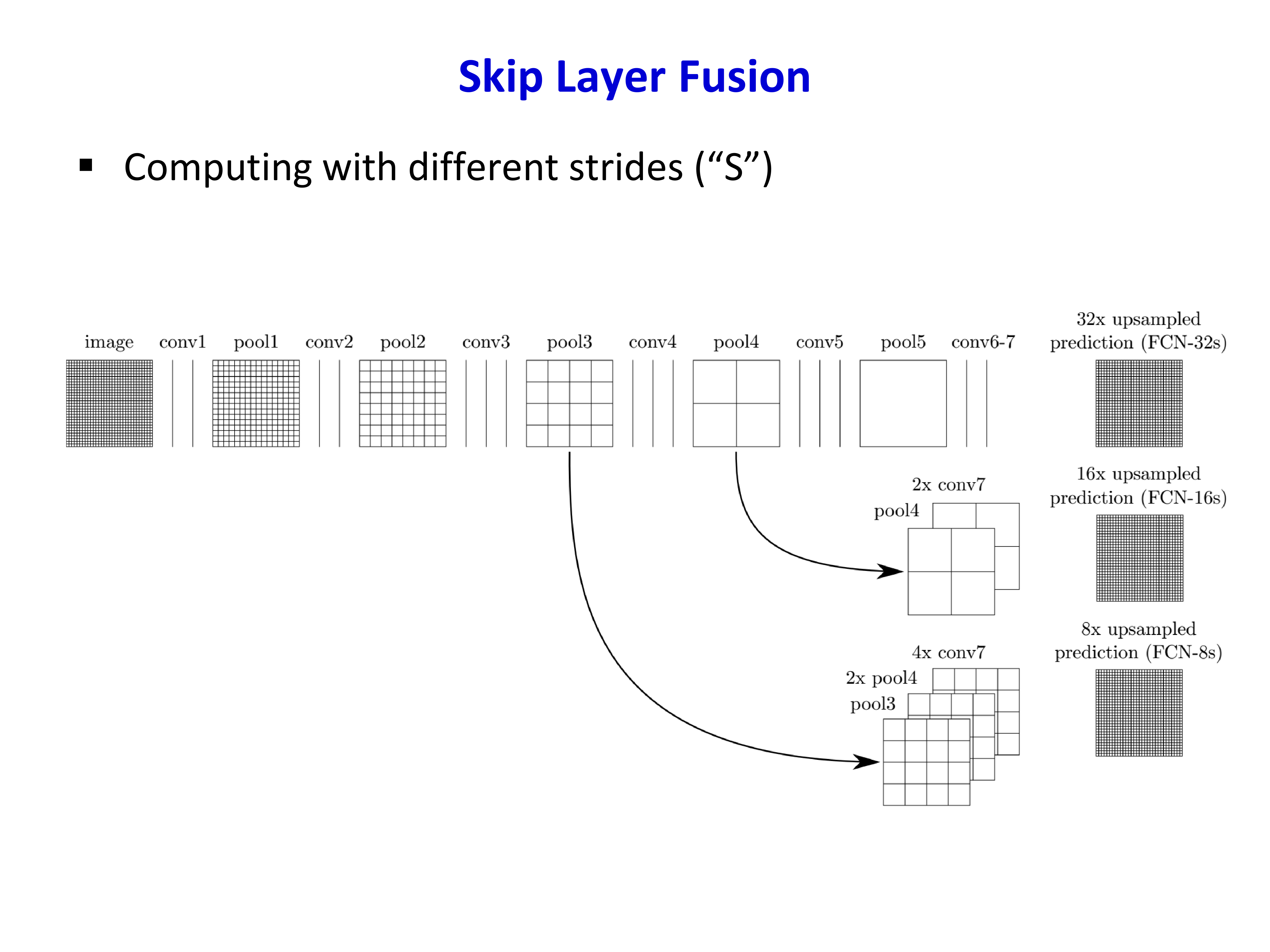

仅依赖最后一层特征时，输出往往过于粗糙。FCN 的重要改进是引入 skip fusion，把浅层与深层信息融合起来。

Skip Layer Fusion

这正对应一句经典总结：combine where with what。

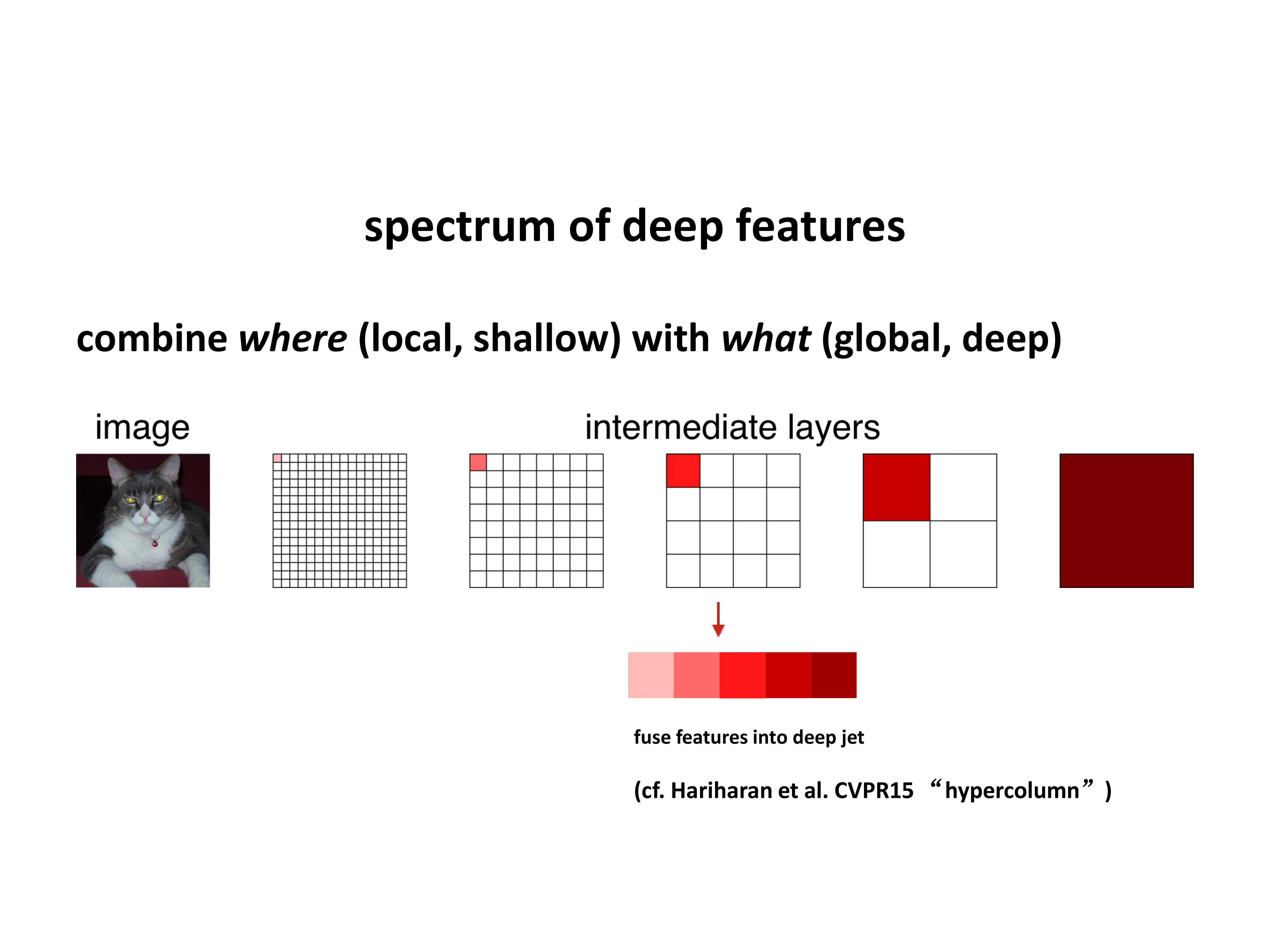

浅层位置与深层语义的融合

浅层特征更擅长回答 where
深层特征更擅长回答 what

融合后，网络既保留了局部边界信息，又保留了全局语义信息。

10.3.3 损失函数与评价指标¶

语义分割通常使用 逐像素多分类损失。如果像素 \(i\) 的真实标签是 one-hot 向量 \(y_i\)，预测概率为 \(p_i\)，那么常见的交叉熵写作：

\[ \mathcal{L}_{\text{pixel}} = -\sum_i \sum_{c=1}^{C} y_{ic}\log p_{ic} \]

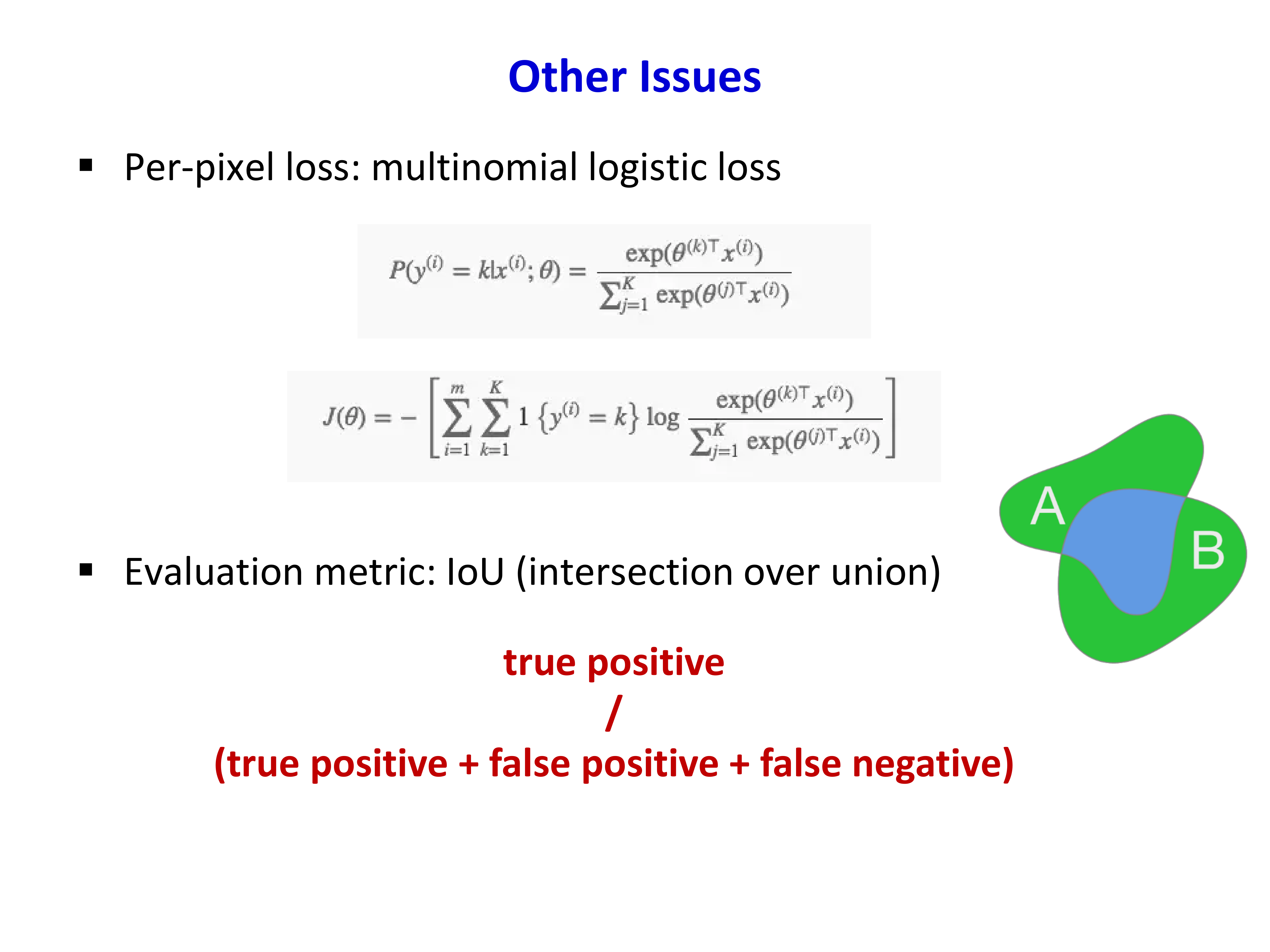

Per-pixel loss 与 IoU

而评价时，单纯看 pixel accuracy 往往不够，因为类别不平衡时“大面积背景”很容易把指标冲高。所以分割里更常用 IoU（Intersection over Union）：

\[ \mathrm{IoU} = \frac{\mathrm{TP}}{\mathrm{TP}+\mathrm{FP}+\mathrm{FN}} \]

IoU 的直觉是：预测区域与真实区域有多大比例重合。它比单纯正确率更能反映边界和区域质量。

10.4 FCN-32s / 16s / 8s：为什么 stride 越小边界越好¶

FCN 后续的常见版本是 FCN-32s、FCN-16s、FCN-8s。数字表示最终预测相对于输入图像的 stride。

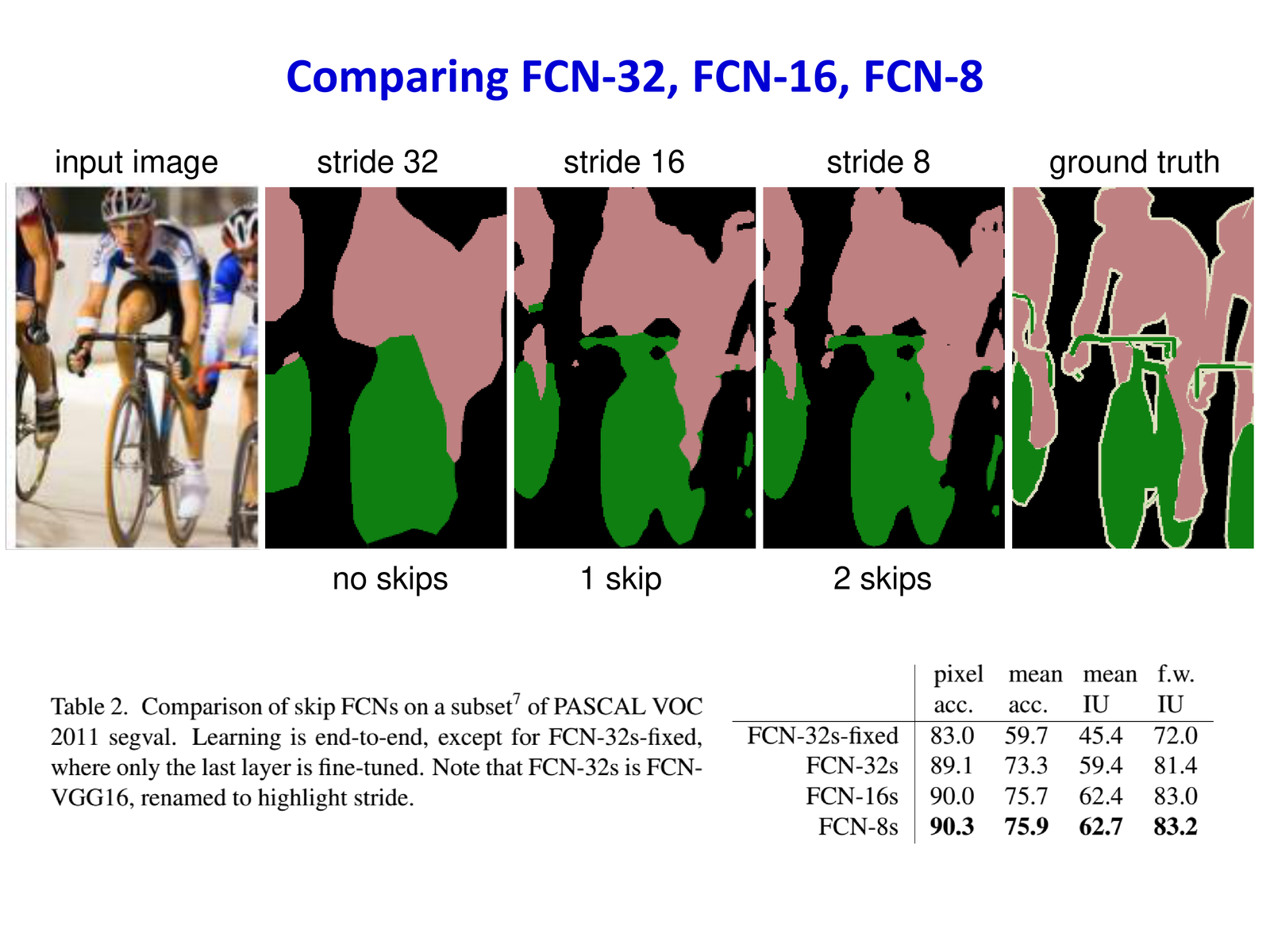

FCN-32 / 16 / 8 对比

直观理解：

FCN-32s：只用最深层输出，语义强但边界很粗
FCN-16s：加入 1 次 skip，细节更好
FCN-8s：加入 2 次 skip，边界进一步改善

因此 stride 更小并不只是“分辨率更高”，本质上是：网络在更高分辨率层面保留了更多定位信息。

10.5 SegNet：编码器-解码器结构¶

FCN 之后，一个非常自然的方向是直接设计 encoder-decoder 结构。SegNet 就是代表之一。

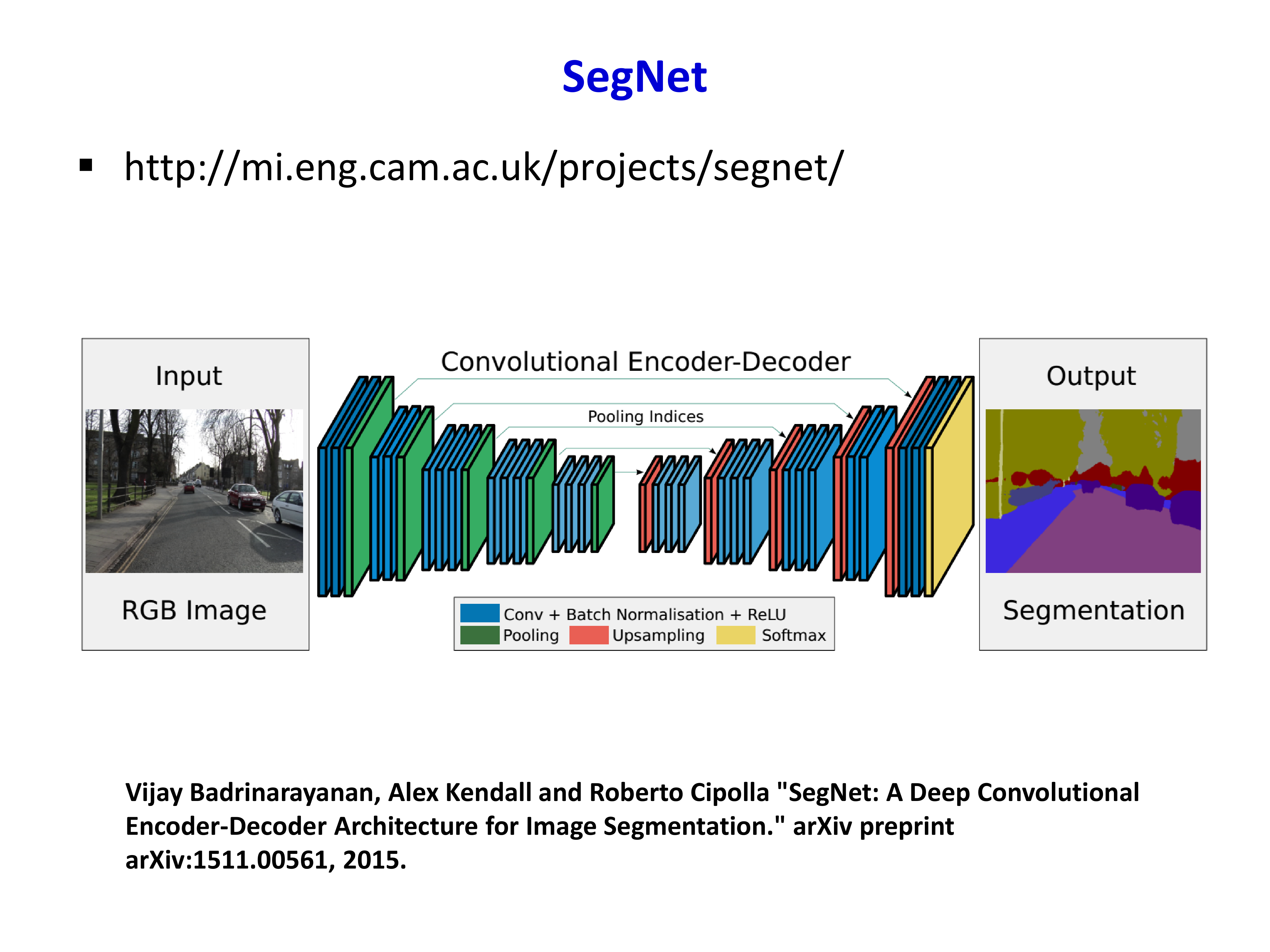

SegNet 编码器-解码器

SegNet 的核心思想是：

编码器负责逐步下采样、提取语义特征
解码器负责逐步上采样、恢复空间分辨率

与简单插值恢复不同，SegNet 的一个关键设计是保存 pooling indices，并在解码时利用这些索引做 unpooling。这样做的动机是：最大池化时哪些位置“赢了”本身就是一种空间线索，恢复时利用它们能更好保留边界结构。

因此，SegNet 可以理解为“为分割量身定做的对称 CNN 架构”，它比直接从分类网络魔改的 FCN 更有结构化先验。

10.6 DeepLab：空洞卷积与多尺度上下文¶

语义分割还有另一个核心矛盾：如果不断 pooling，下采样会伤害边界；如果不下采样，感受野又可能不够大。DeepLab 的关键突破之一，就是 atrous convolution（空洞卷积）。

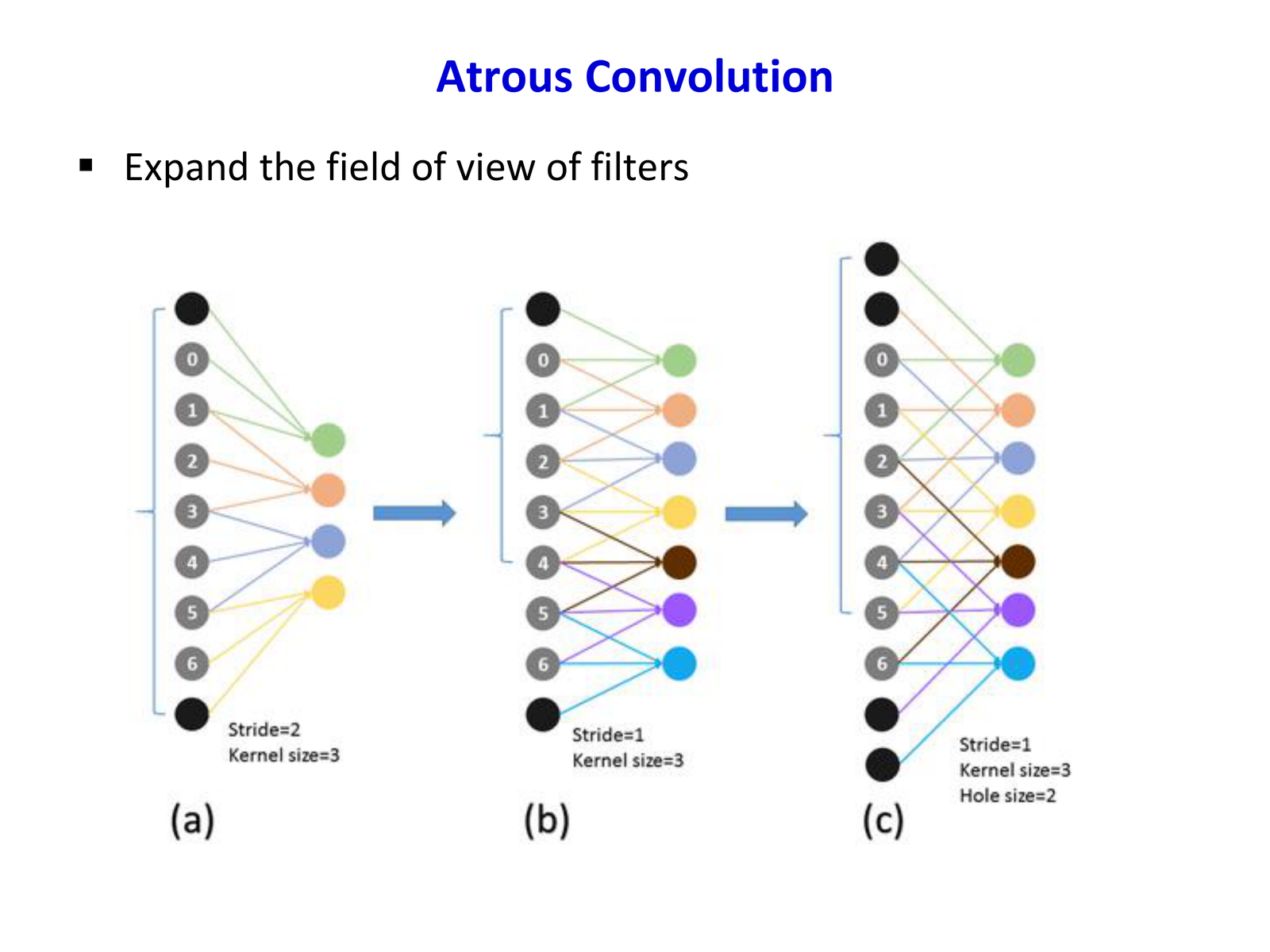

Atrous Convolution

空洞卷积的本质是：在不显著增加参数量的情况下，把卷积核“稀疏插空”，从而扩大感受野。它的好处是：

不必靠更深层或更大 stride 来扩大 receptive field
可以在保持较高特征分辨率的同时获得更大上下文

进一步地，DeepLab 引入 ASPP（Atrous Spatial Pyramid Pooling）来显式建模多尺度上下文：

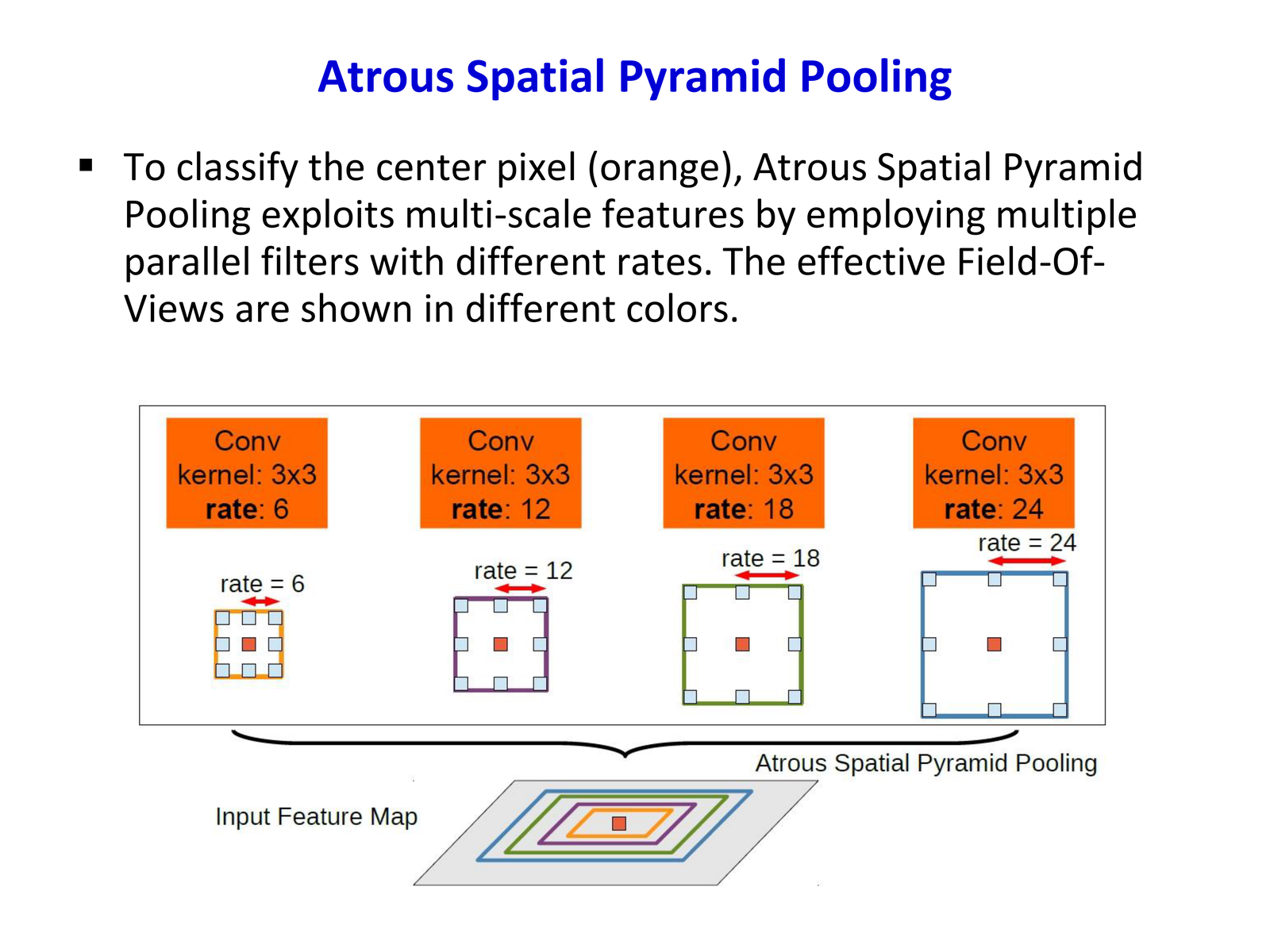

ASPP 多尺度并行空洞卷积

ASPP 用多个不同 dilation rate 的并行卷积分支同时观察中心像素，从而让网络同时看到“小邻域、中邻域、大邻域”的上下文信息。这对场景分割尤其重要，因为同一个像素的正确标签往往依赖周围大范围语境。

10.7 CRF-as-RNN：把结构优化并进神经网络¶

第一讲已经讲过 CRF / GraphCut 这类结构模型的价值：它们能利用邻域一致性、边缘与上下文来修正粗预测。第二讲里的 CRF-as-RNN，则是在问：

能不能把这种后处理本身也做成可微模块，直接嵌到网络里端到端训练？

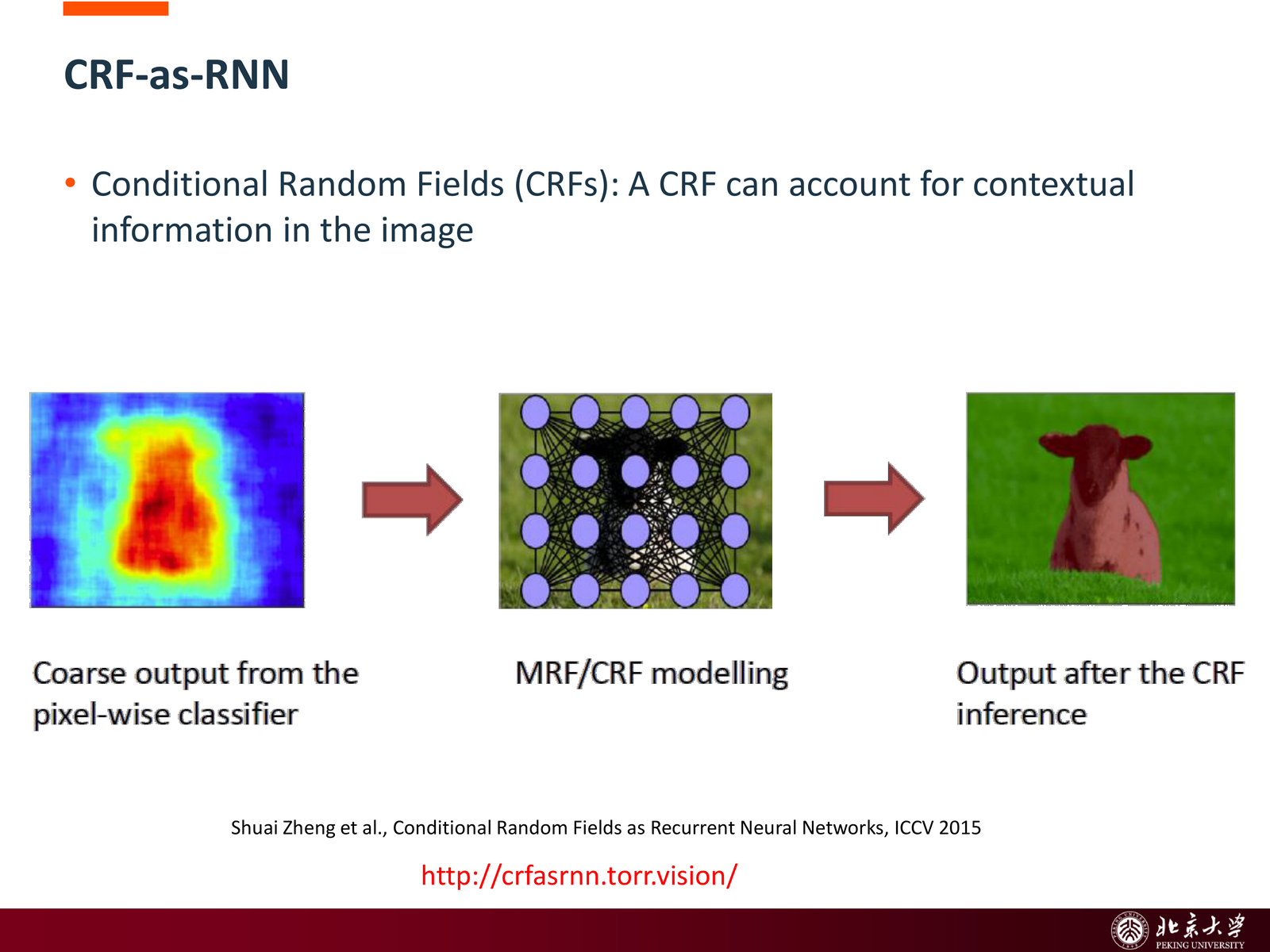

CRF 细化粗分割

答案是可以。CRF-as-RNN 把 fully connected CRF 的 mean-field inference 展开成若干轮可微迭代，每轮可看成一个 recurrent block。

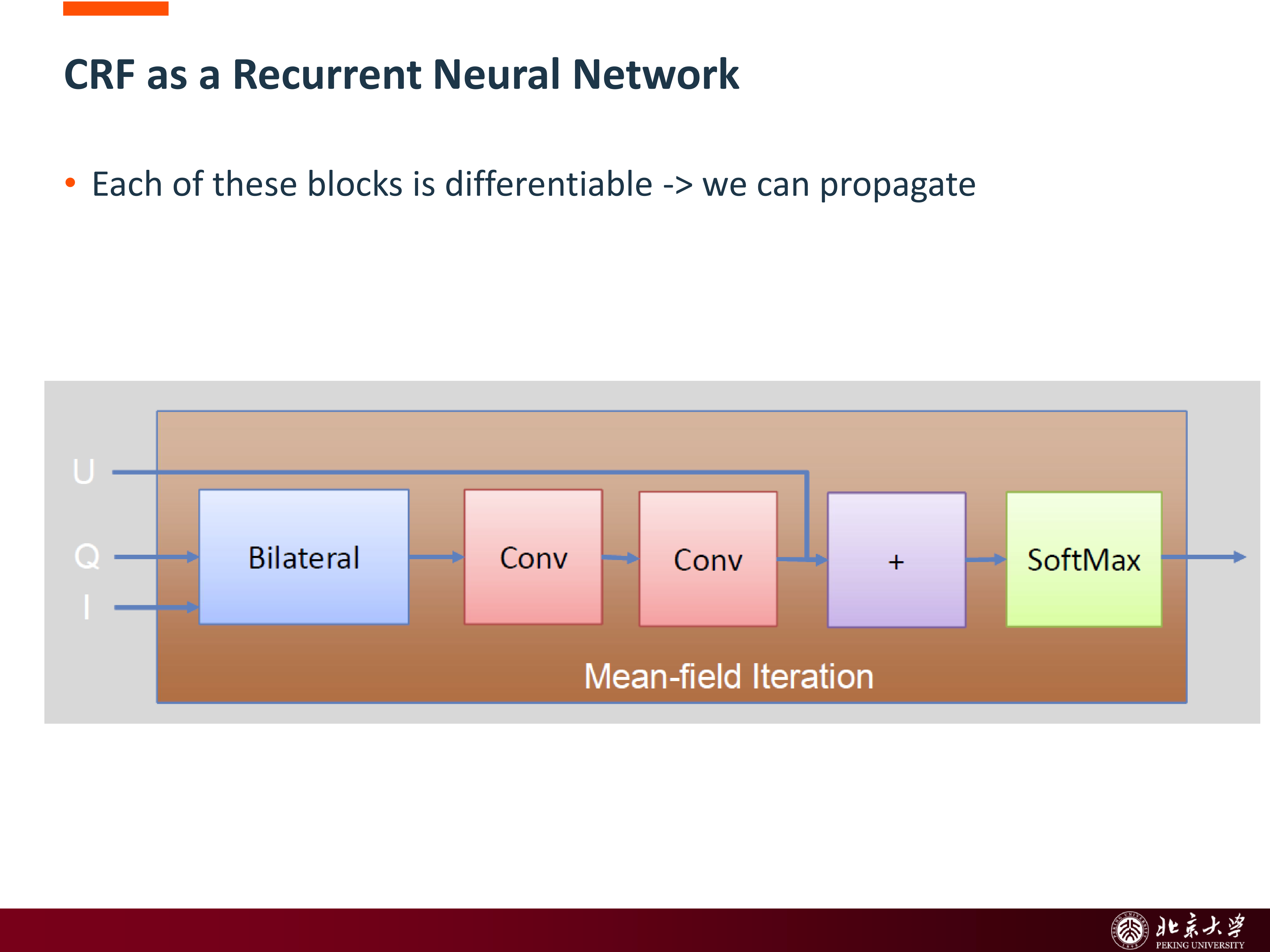

CRF-as-RNN 的 mean-field block

这一结构通常包含：

unary term：CNN 给出的像素级初始分类分数
message passing：通过 bilateral filtering 等把邻域信息传给每个像素
compatibility transform：学习不同类别之间的相互作用
normalization / softmax：更新每个像素的标签分布

因为每一步都可微，所以整条链路可以反向传播。它的意义不只是“又加了个 RNN”，而是把传统图模型中的结构先验重新包装成了深度学习模块。

10.8 从 FCN 到 DeepLab，这条线到底在解决什么¶

把上面几种方法放在一起，会更容易看出它们的演进关系：

FCN：首先解决“CNN 如何输出像素标签”
skip fusion：解决“深层语义强但定位粗”的问题
SegNet：把分割网络结构化为 encoder-decoder
DeepLab：解决“高分辨率特征与大感受野如何兼得”
CRF-as-RNN：把结构优化和上下文建模并进端到端学习

这一阶段的中心思想可以概括为：从粗特征图出发，逐步把像素级定位、边界恢复、多尺度上下文和结构先验重新加回来。

11 Instance-Level Methods：从语义分割走向实例分割¶

语义分割只回答“每个像素属于哪个类别”，但它不区分同类中的不同实例。例如两个人都可能被标成 person，却无法知道谁是谁。

实例分割的目标

实例分割的目标则是：既要知道类别，又要知道每个实例的独立 mask。

11.1 Mask R-CNN：Faster R-CNN + FCN on RoIs¶

Mask R-CNN 是第二讲里实例级方法的主角。其核心思想几乎可以一句话概括：

Mask R-CNN = Faster R-CNN + FCN on each RoI

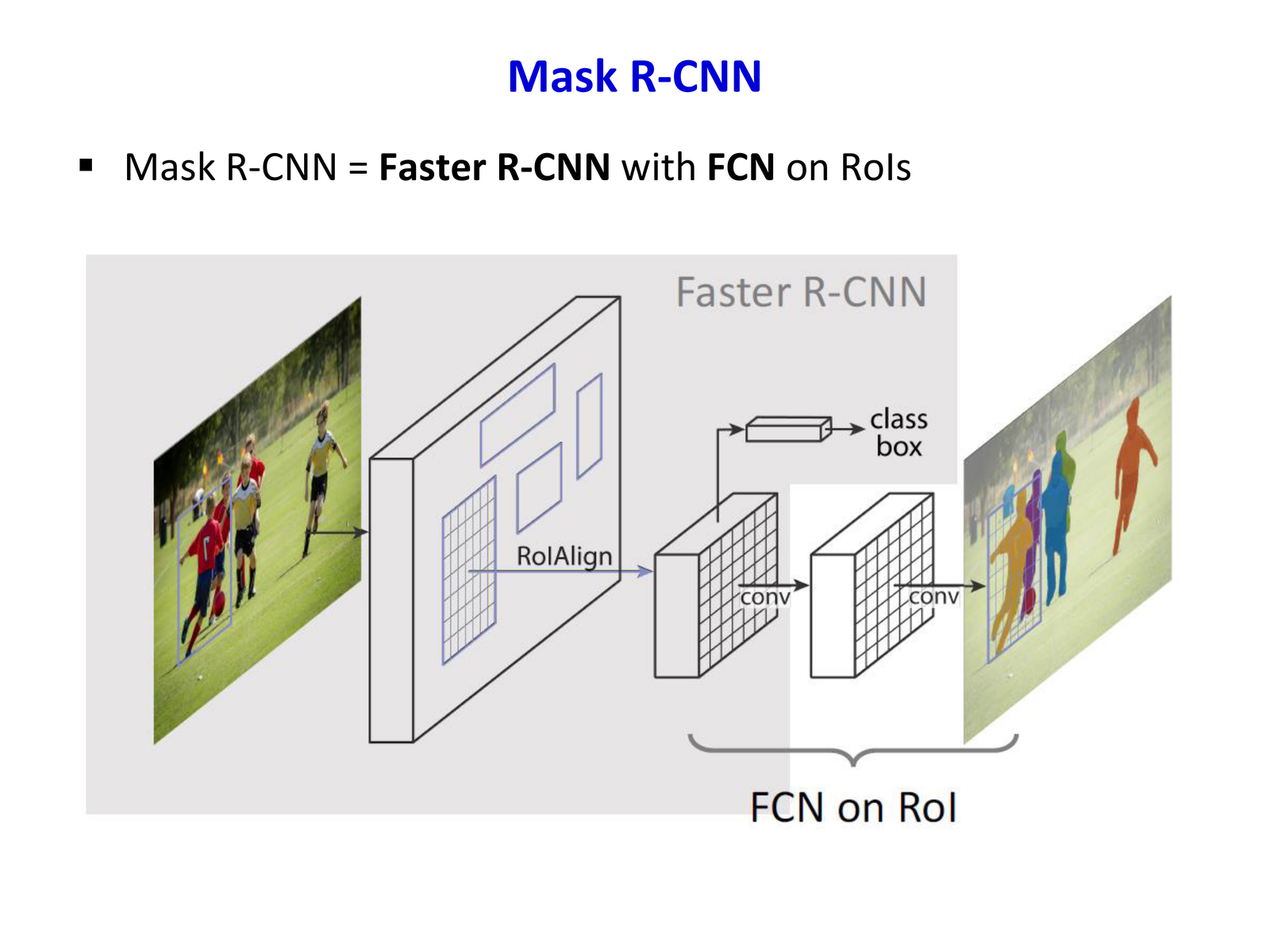

Mask R-CNN 结构概览

和 Faster R-CNN 一样，它先检测 proposal / RoI；但在每个 RoI 上，除了分类和框回归，还额外预测一个像素级 mask。

11.2 Parallel Heads：为什么 mask 头要并行¶

Mask R-CNN 的设计要点之一是把三类任务分成并行 head：

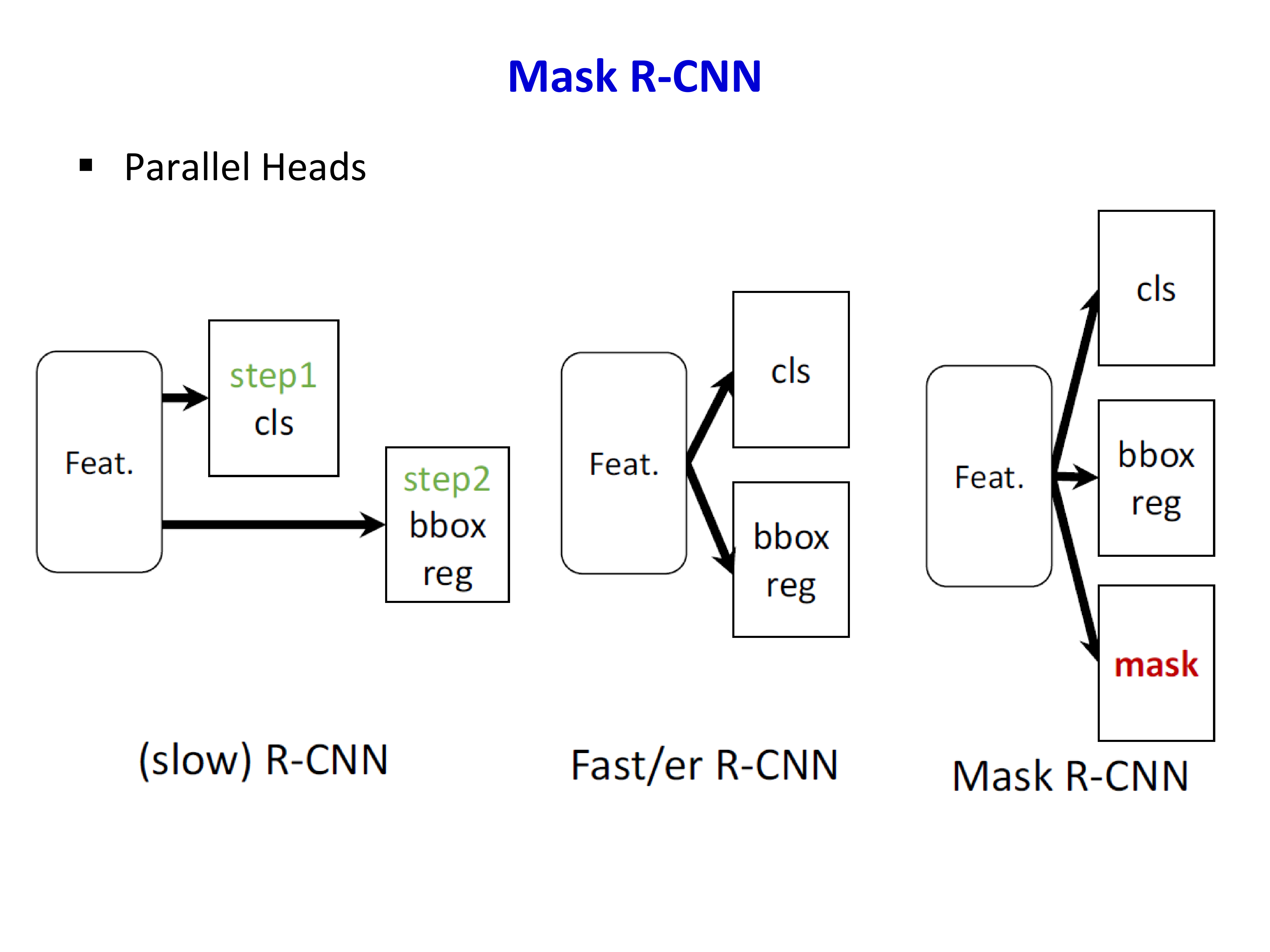

Mask R-CNN 的并行 heads

分类 head：判断类别
bbox regression head：修正框
mask head：输出 RoI 内的二值分割图

这说明实例分割并不是“检测完再随便补一层”，而是在一个共享 backbone 上并行优化三种互相关联、但目标不同的任务。

11.3 RoIAlign：为什么不能再用 RoIPool¶

Mask R-CNN 中最著名的一个小改动，就是把 RoIPool 换成了 RoIAlign。

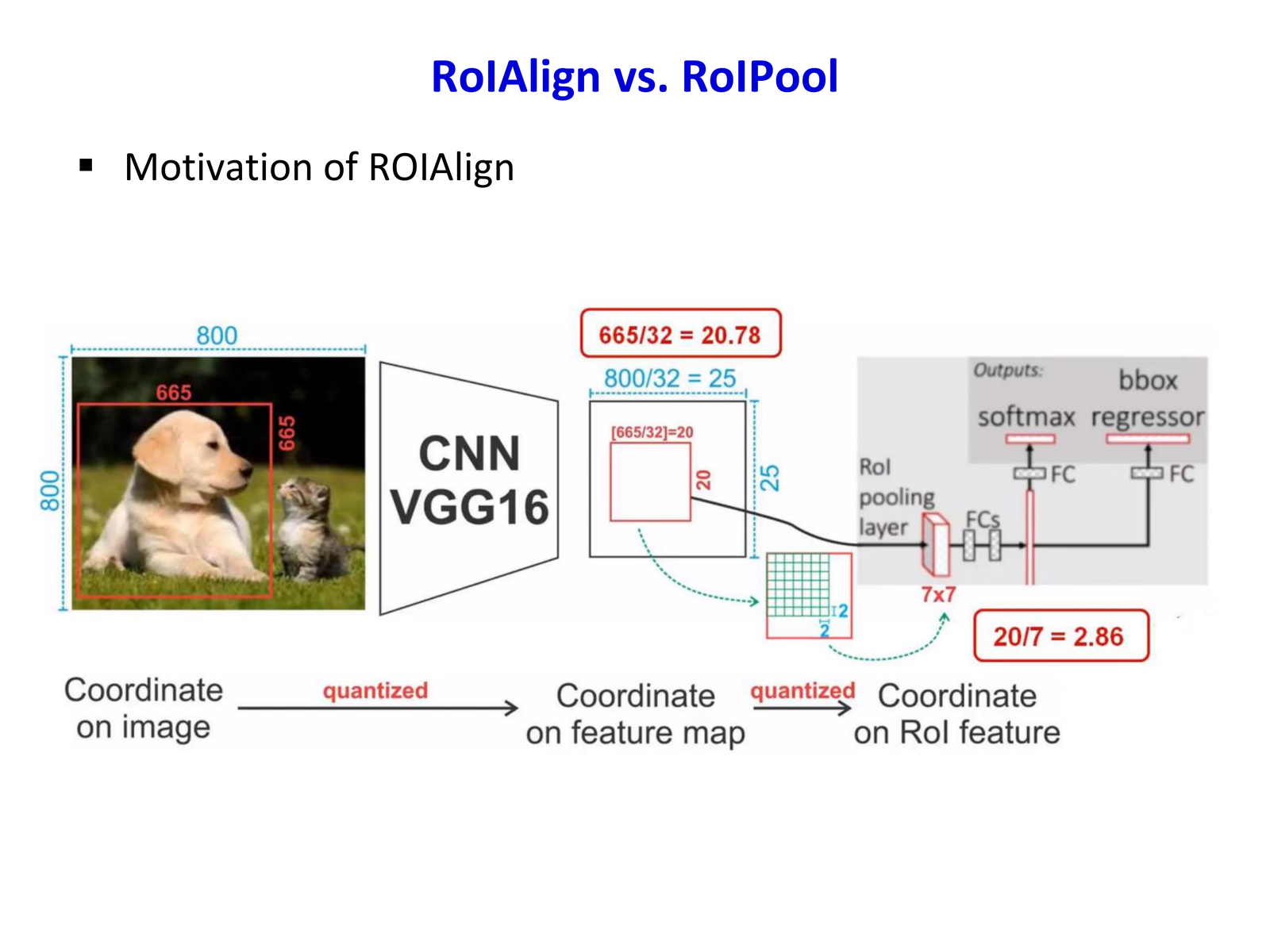

RoIAlign vs RoIPool

原因很直接：RoIPool 在把原图坐标映射到 feature map、再映射到固定大小 RoI 特征时，会发生多次量化（quantization）。检测任务对少量对齐误差还能容忍，但 mask 预测是像素级的，边界对不齐会直接损害结果。

RoIAlign 的改进是：

不做粗暴取整
使用双线性插值在连续坐标上取样

因此它本质上是在减少几何 misalignment。Mask R-CNN 的成功也说明：实例分割比目标检测更敏感于空间对齐误差。

11.4 与检测模型的关系¶

第二讲里专门回顾了 detection / segmentation 模型的发展关系。

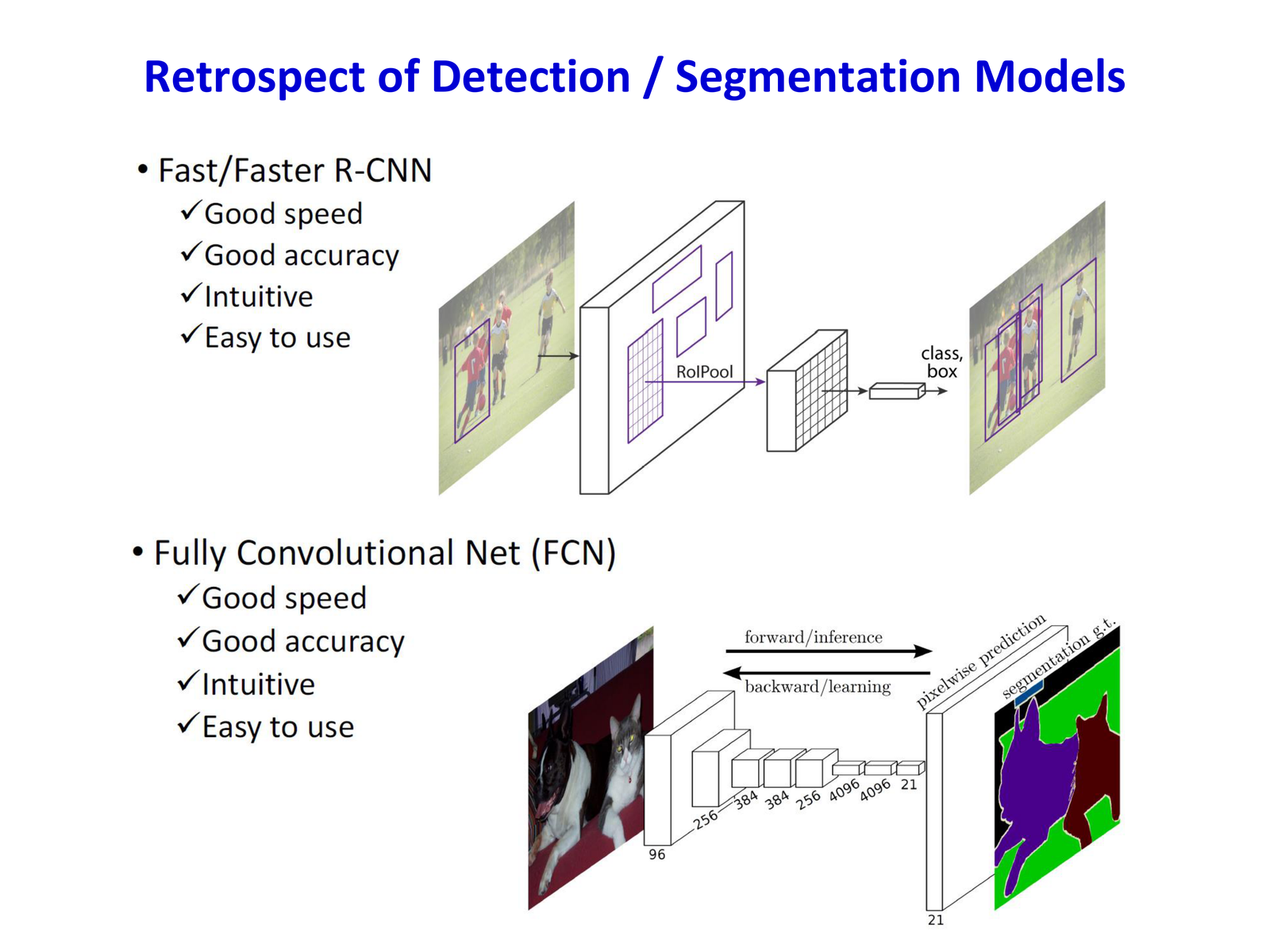

Detection / Segmentation 模型回顾

可以把它理解为两条线最后会合：

检测线：R-CNN, Fast/Faster R-CNN
分割线：FCN, encoder-decoder, dense prediction

Mask R-CNN 正是这两条线的结合点：检测负责找实例，FCN-style head 负责在实例内部做像素分割。

12 Pixel-to-Pixel Generation：Pix2Pix 与 CycleGAN¶

虽然这部分不再是“传统意义上的语义分割”，但讲义把它们放进 Pixel Computing，是因为它们仍然学习一种 图像到图像、像素到像素 的变换。

12.1 Pix2Pix：配对监督的图像翻译¶

Pix2Pix 的设定是：训练数据成对给出输入与目标输出，例如：

label map \(\to\) street scene
edge map \(\to\) photo
day \(\to\) night

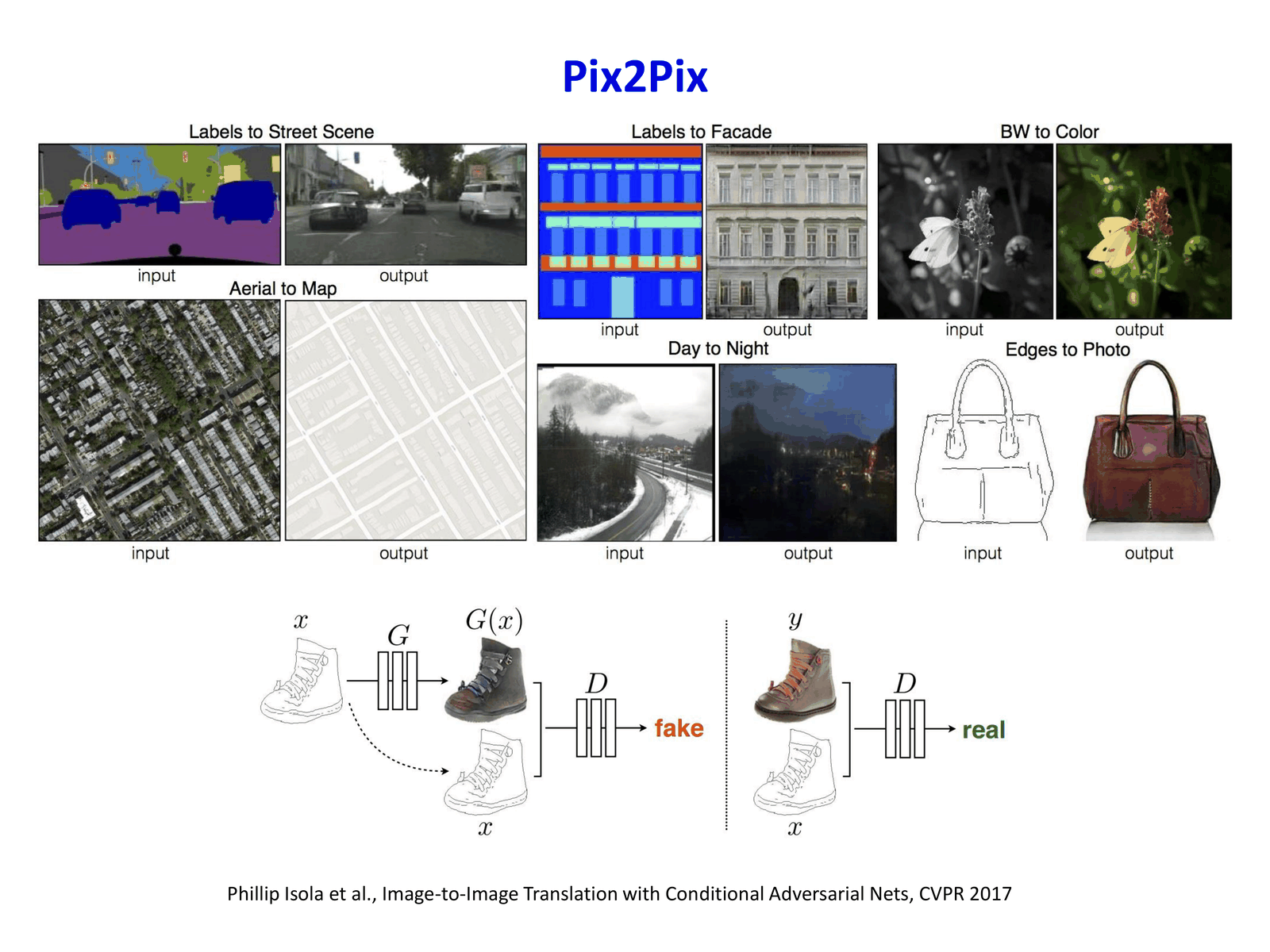

Pix2Pix：paired image-to-image translation

它通常采用条件 GAN：

生成器 \(G\)：把输入图像翻译成目标域图像
判别器 \(D\)：判断生成结果是否像真实目标域样本

因此 Pix2Pix 的本质，是用“逐像素映射 + 对抗学习”来完成 image-to-image translation。

12.2 CycleGAN：无配对翻译¶

Pix2Pix 的限制是必须有 paired data。但很多任务里并不存在一一对应的配对图像，例如：

马 \(\leftrightarrow\) 斑马
夏天 \(\leftrightarrow\) 冬天
照片 \(\leftrightarrow\) 莫奈画风

CycleGAN：unpaired translation

CycleGAN 的关键就是 cycle consistency：

\[ X \xrightarrow{G} Y \xrightarrow{F} X \]

要求经过两次变换后尽量回到原图。这个约束让“无配对监督”变得可学。

因此从 Pixel Computing 视角看，Pix2Pix / CycleGAN 说明像素级任务不只是在做分类，也可以是在做 结构化生成与翻译。

13 Human Pose Estimation：关键点也是像素级预测¶

人体姿态估计的目标是：从单张图像中估计一组预定义的人体关节。

Human Pose Estimation 任务

它看起来不像“分割”，但本质仍是像素级定位问题：网络要在图像平面上找出鼻子、肩膀、肘、腕、髋、膝、踝等关键点的位置。

13.1 Bottom-Up：先找所有关节，再做分组¶

OpenPose¶

OpenPose 是最经典的 bottom-up 方法之一。它使用双分支网络，同时预测：

confidence maps / heatmaps：每种关节可能出现的位置
PAFs（Part Affinity Fields）：连接两个关节的向量场，用于表示“这两个点是否属于同一个人”

OpenPose 总体思路

PAF 的意义尤其关键：

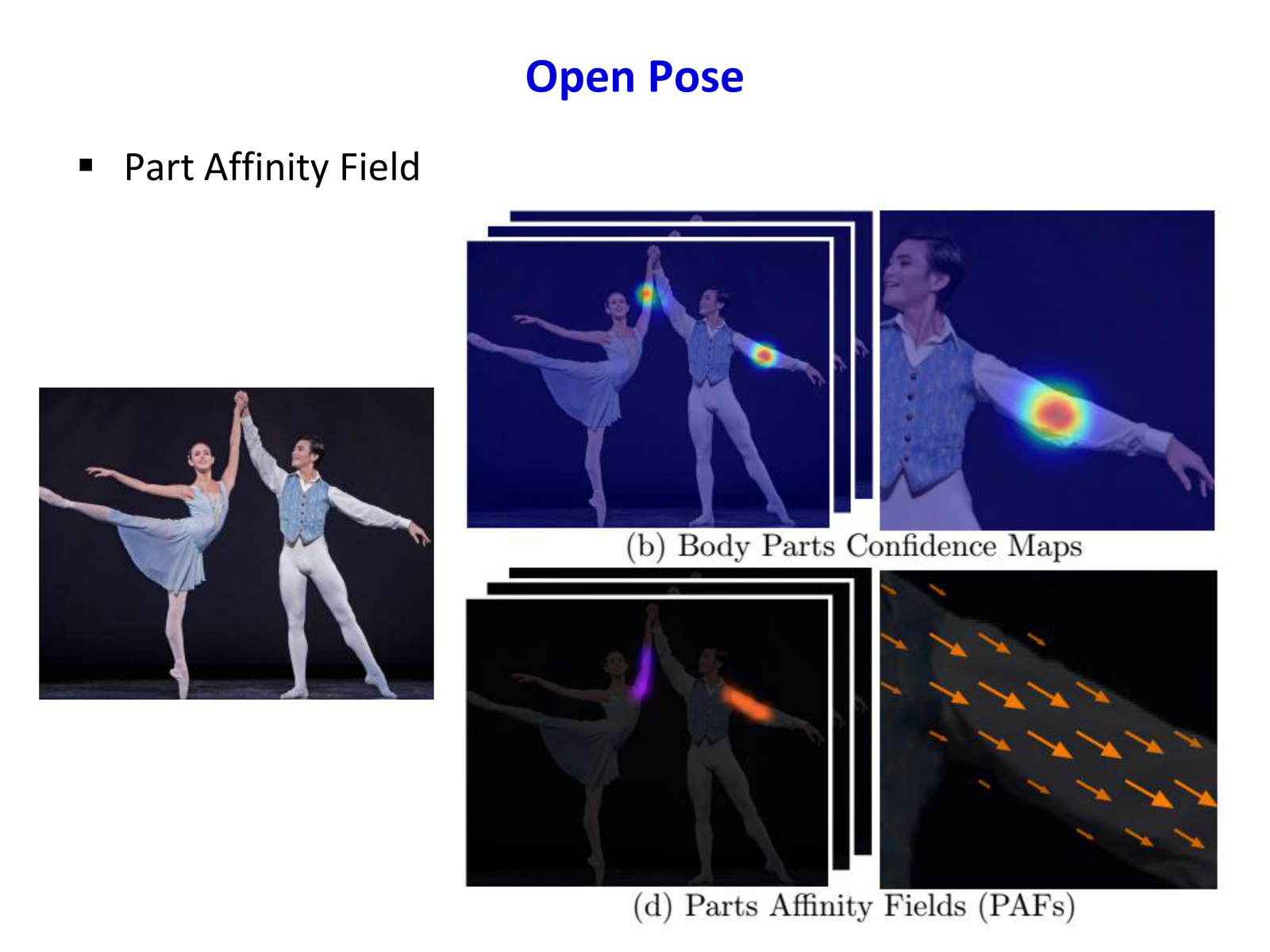

Part Affinity Field

单独有 heatmap，只能知道“某处可能有左腕、某处可能有右肘”；但多人场景下，不知道这些点该如何拼成一个人。PAF 提供了 limb-level 的连接证据。

OpenPose 的网络通常是多阶段迭代结构：

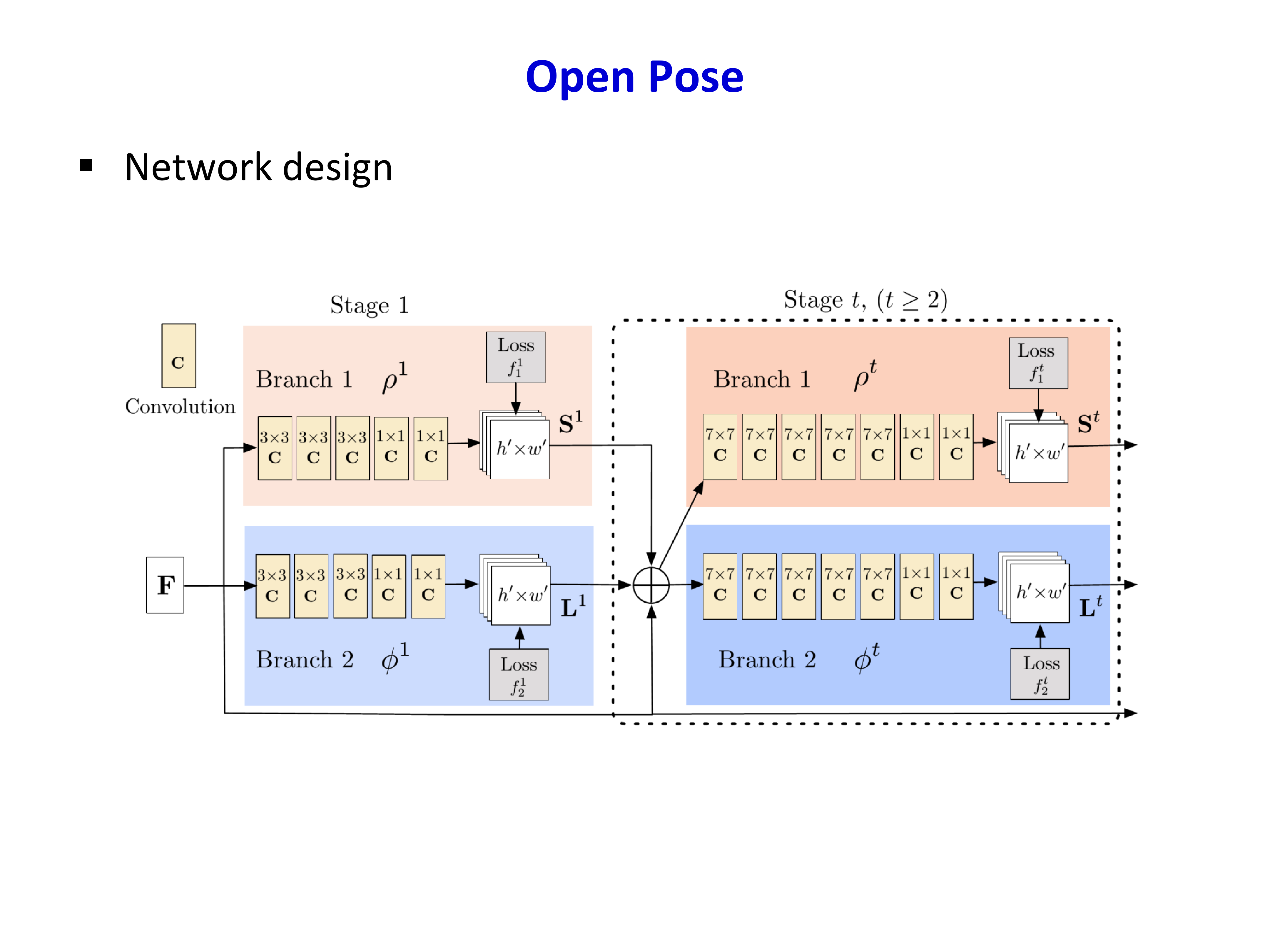

OpenPose 双分支网络设计

后续阶段反复细化 heatmap 和 PAF，最后再通过 bipartite matching 等图匹配方法，把关节组装成多人骨架。

Associative Embedding¶

另一类 bottom-up 方法是 Associative Embedding（AE）。它的思路不是学习显式向量场，而是给每个检测到的关节分配一个 tag / embedding，同一个人的关节 tag 应该彼此接近，不同人的关节 tag 应该分开。

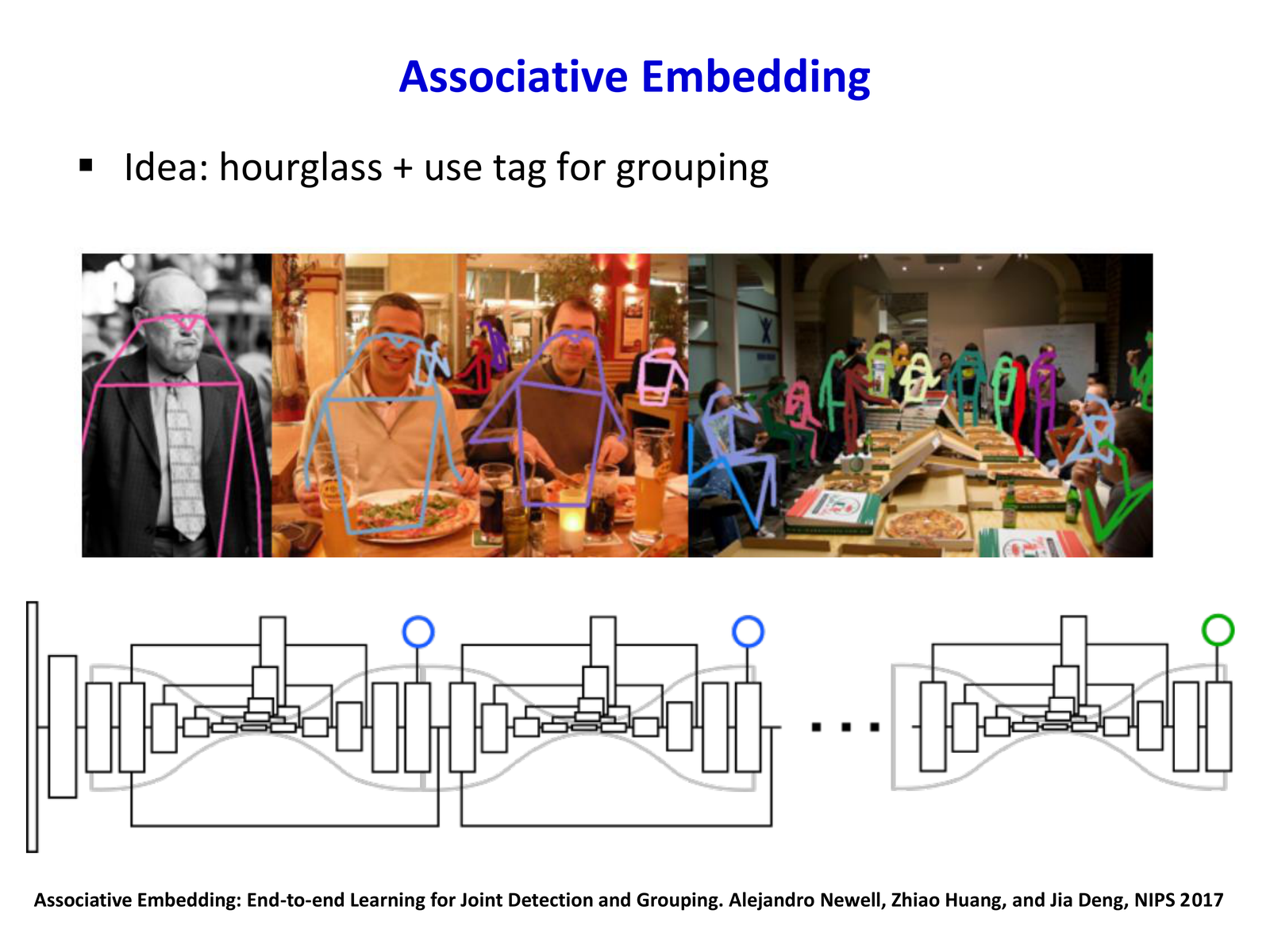

Associative Embedding

所以 AE 可以概括为：joint detection + grouping by learned tags。

13.2 Top-Down：先检测人，再估计单人姿态¶

Top-down 方法的思路与 bottom-up 相反：

先检测出每个人的 bounding box
对每个 bbox 内的人单独做单人姿态估计

这种方法通常关键点质量更高，因为每次只处理一个人，歧义更小；但速度和检测依赖更明显。

Cascaded Pyramid Network（CPN）¶

CPN 是典型 top-down 方法之一，它特别强调“简单可见关键点”和“困难关键点”的分阶段处理。

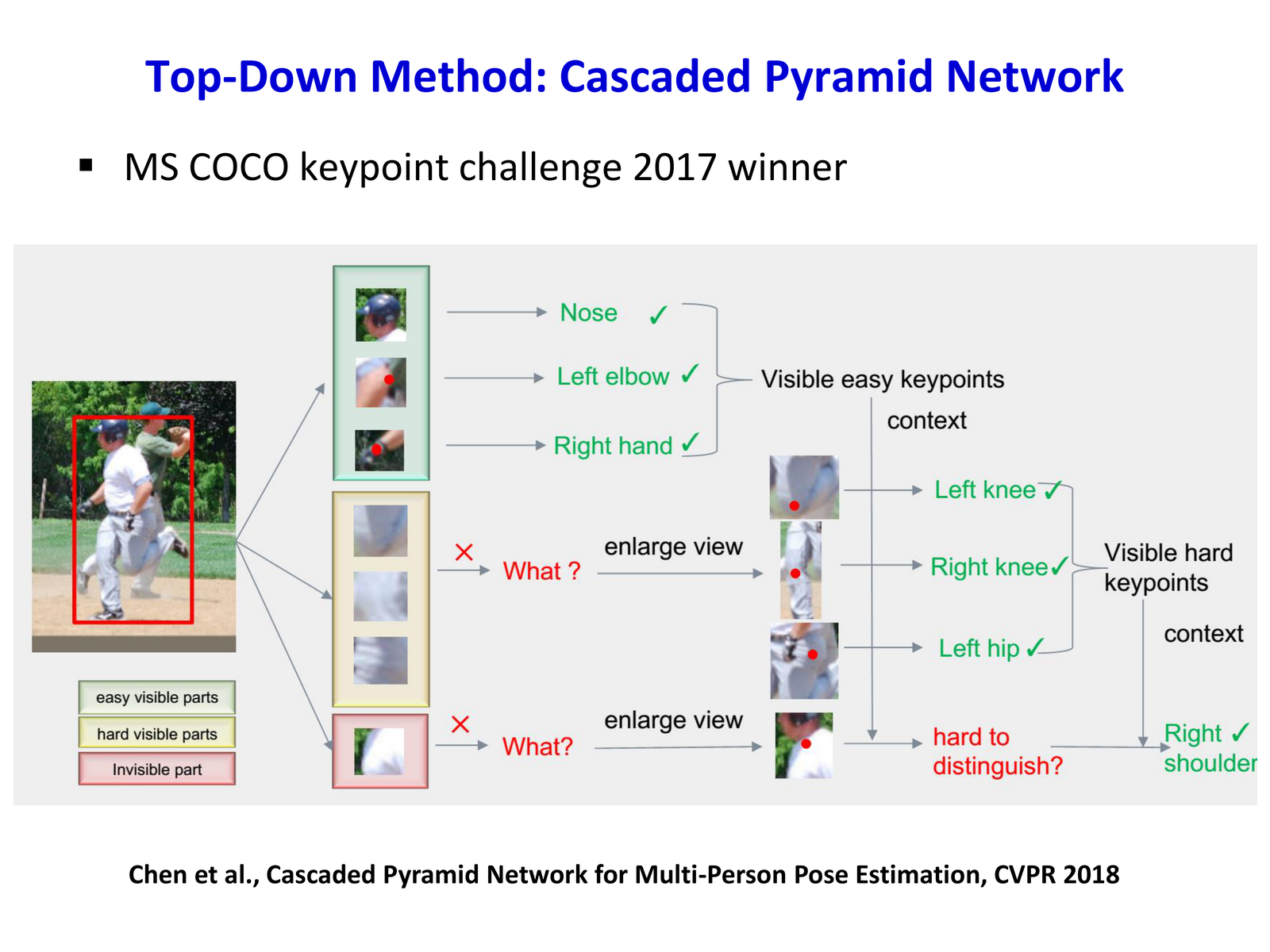

CPN：先易后难地估计关键点

它的核心思想是：先用全局网络找到明显关键点，再利用上下文和更细特征去修复难点、遮挡点和易混淆点。

SimpleBaseline 与 HRNet¶

讲义后面强调了一个非常重要的结论：分辨率对于 point-based estimation 极其关键。

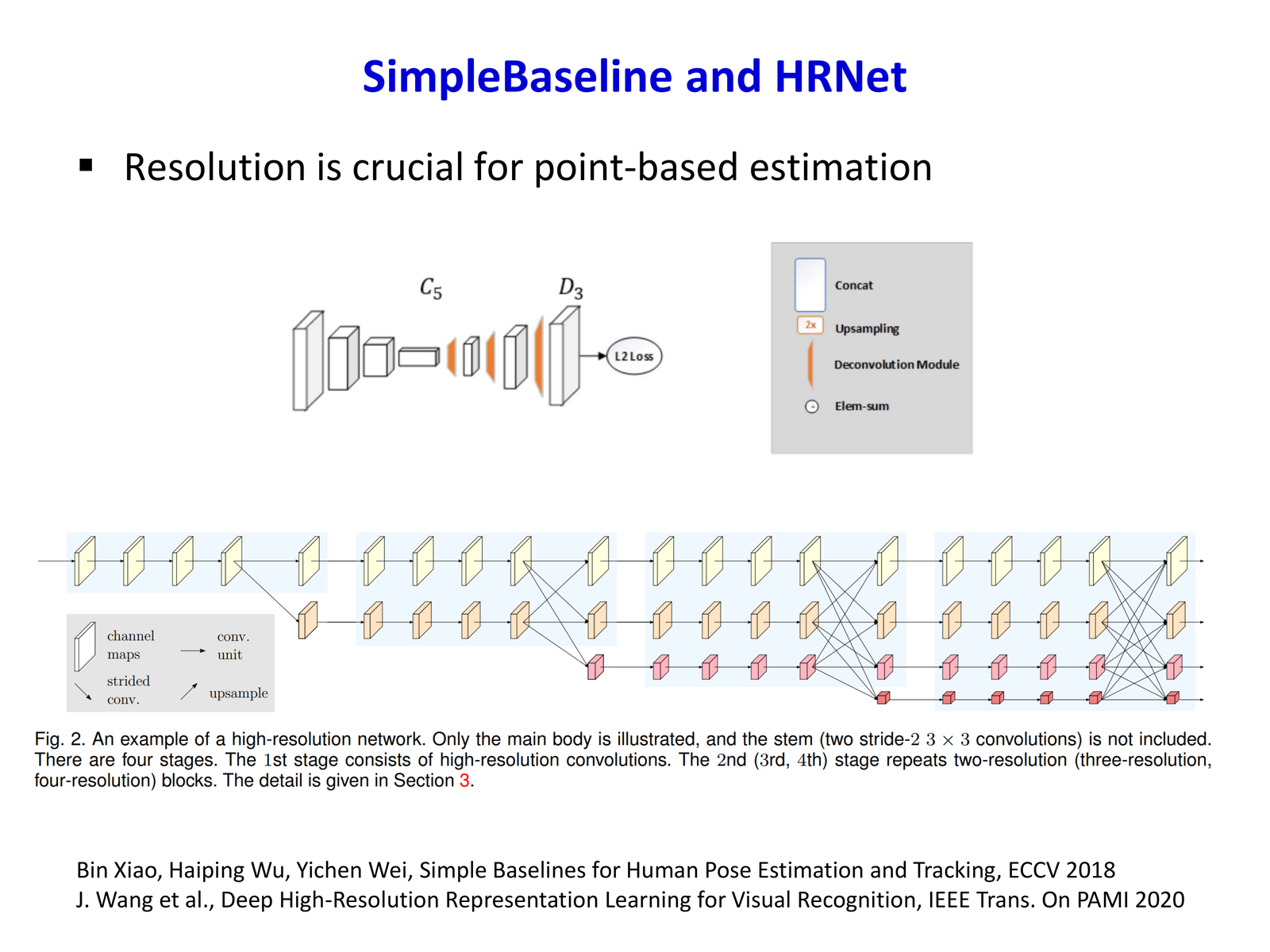

SimpleBaseline 与 HRNet

SimpleBaseline：在分类 backbone 后接若干反卷积层恢复高分辨率 heatmap
HRNet：始终保留高分辨率分支，并与低分辨率分支反复交换信息

它们都在说明一点：关键点估计比分类更依赖高分辨率空间表示，因为输出对象本质上是离散点。

13.3 3D Pose Estimation：从 2D 关键点到三维骨架¶

2D 姿态解决的是图像平面上的关键点，而 3D pose 还要恢复深度维。

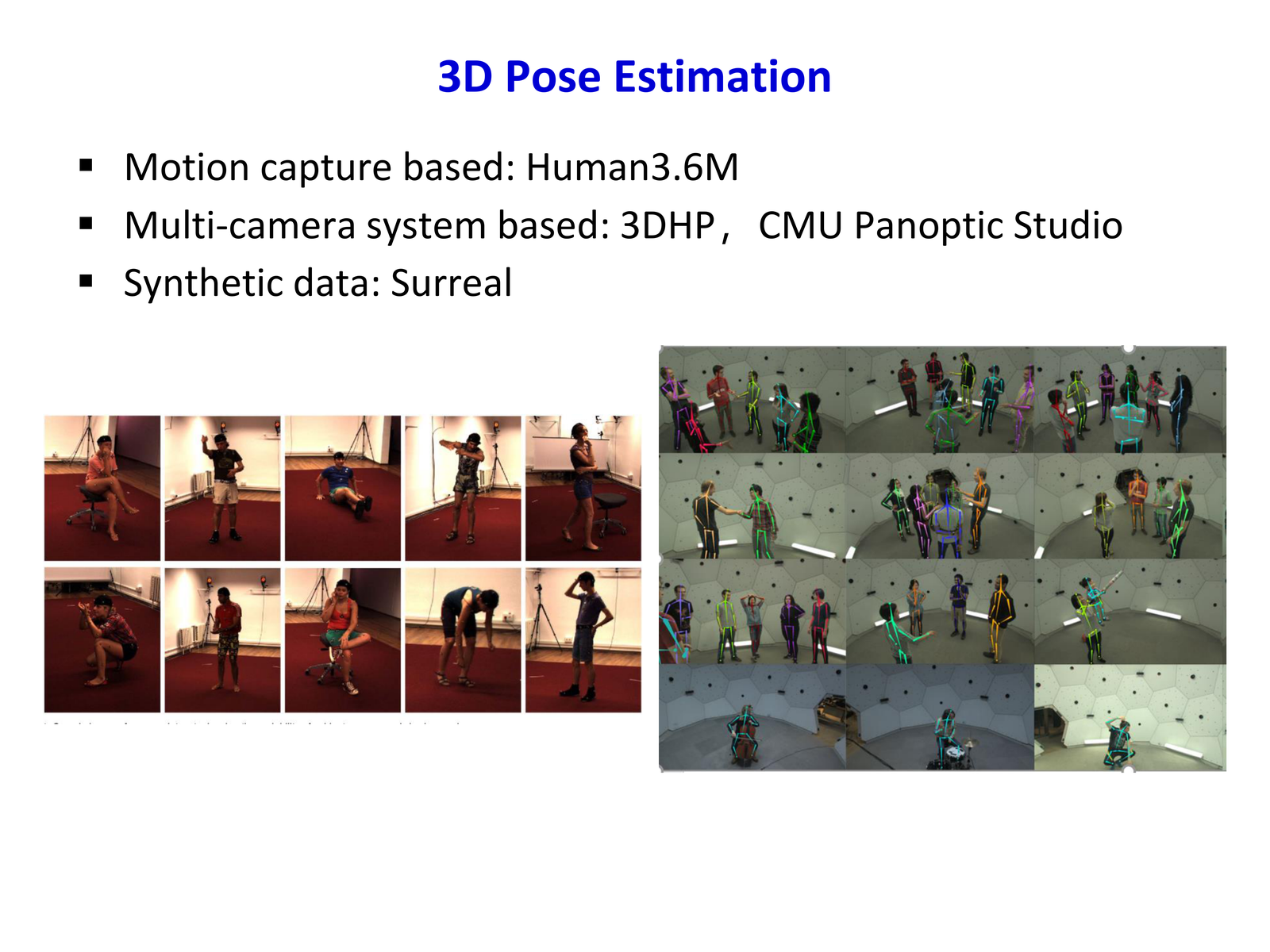

3D pose 数据来源

常见数据来源包括：

motion capture 数据集，如 Human3.6M
多相机系统，如 3DHP、CMU Panoptic Studio
合成数据，如 SURREAL

但 3D pose 的难点在于：2D 标注容易获得，3D 标注昂贵稀缺。因此一个重要研究方向是 利用几何或弱监督把 2D 与 3D 联结起来。

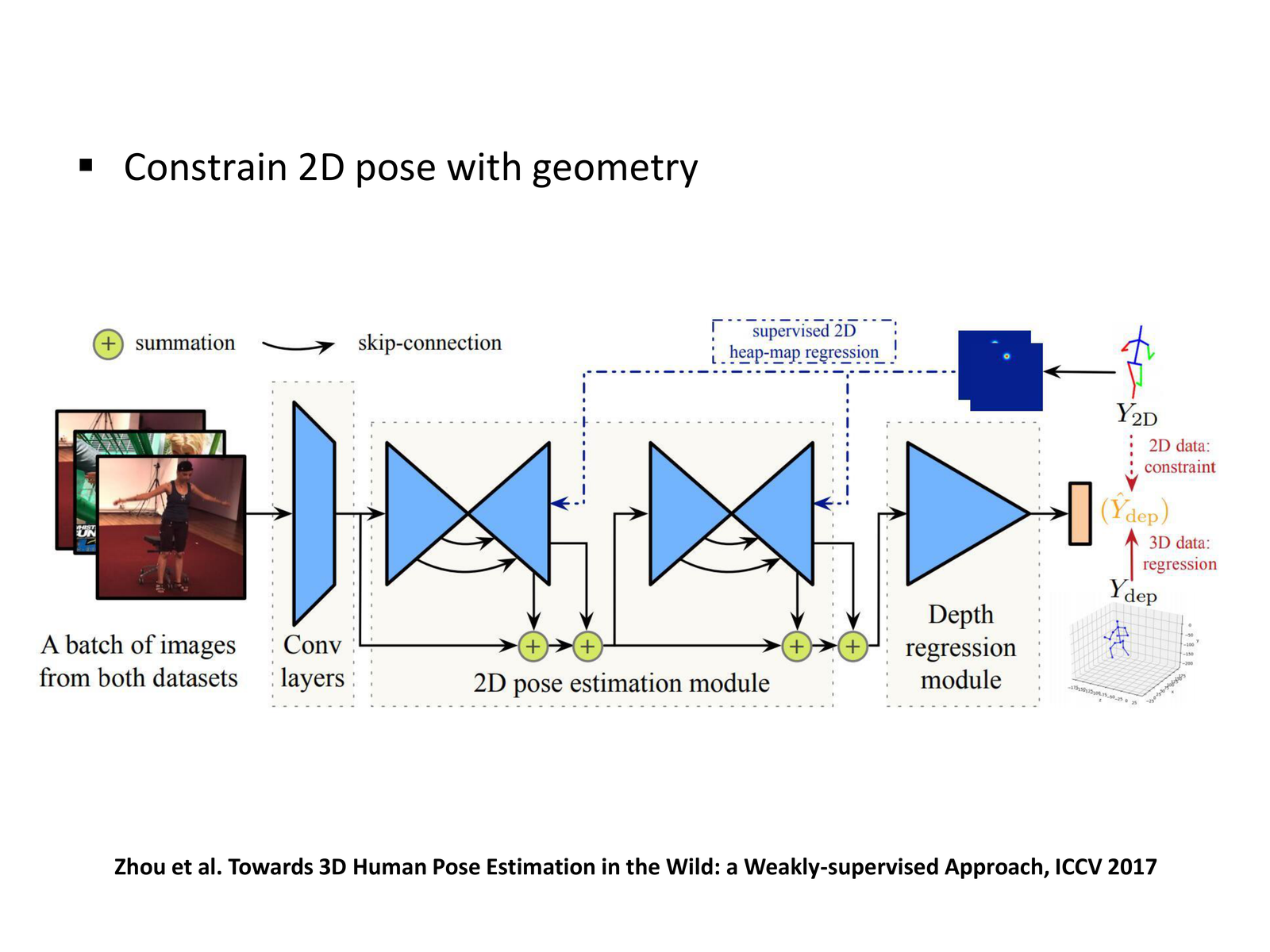

用几何约束连接 2D 与 3D

这类方法常见的逻辑是：

用大量 2D 数据训练 2D keypoint / heatmap 模块
用少量 3D 数据训练 depth / lifting 模块
用人体几何一致性、骨长约束或投影一致性来缩小 2D 到 3D 的歧义

14 一个更大的视角：Stacked U-Net is Everywhere¶

讲义最后专门举了一个跨领域例子：stacked U-Net is everywhere。

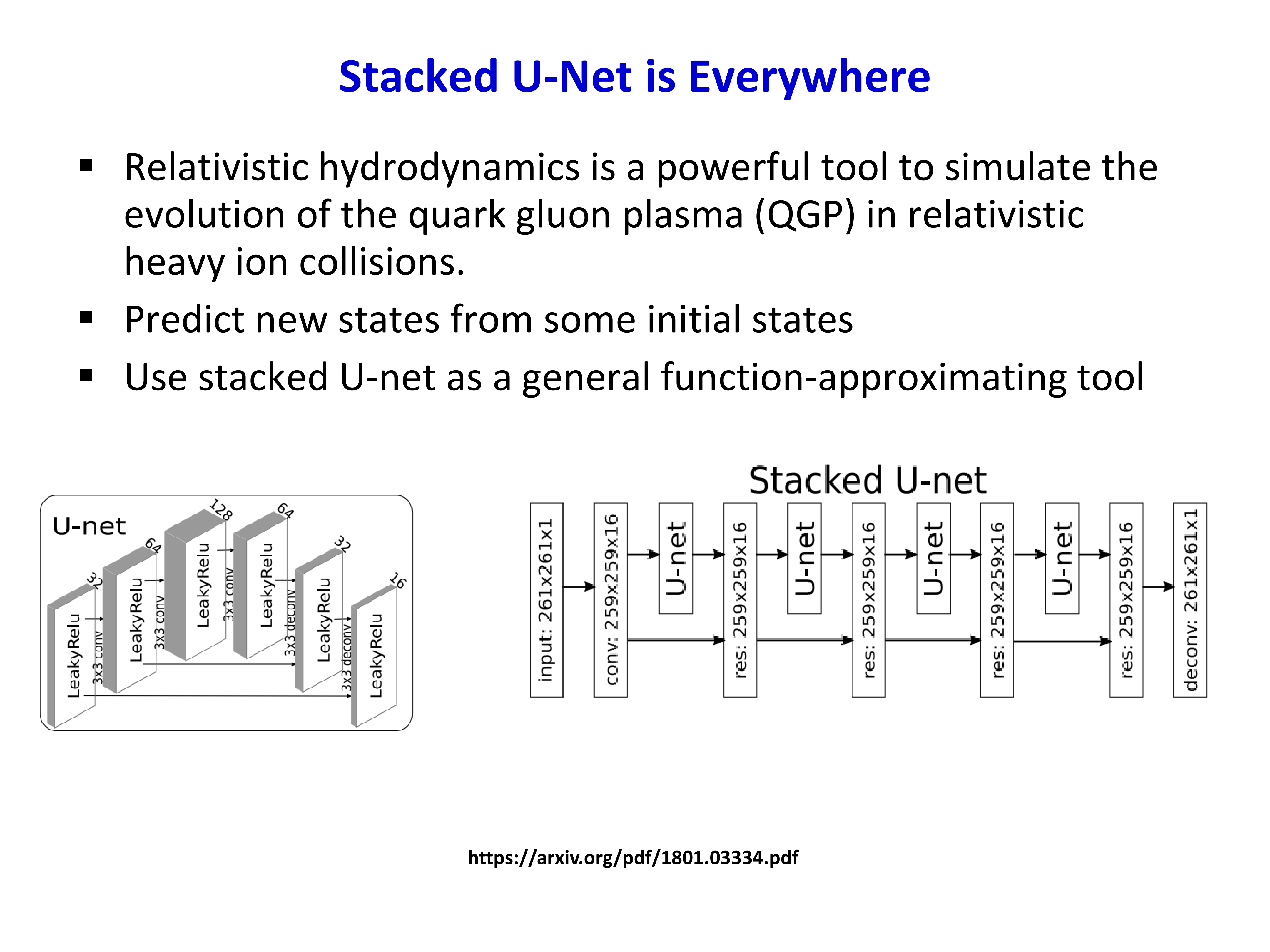

Stacked U-Net is Everywhere

它想表达的并不是“图像任务只能用 U-Net”，而是：

编码器-解码器
多尺度融合
skip connection
高分辨率输出

这套思想已经远远超出了语义分割，成为很多密集预测和函数逼近任务的通用结构模板。只要任务目标是“输入一个场，输出另一个空间对齐的场”，U-Net 家族往往都会出现。

15 复习与易错点¶

15.1 方法之间的主线关系¶

K-means / Mean Shift：偏“特征空间聚类”，从像素统计相似性出发。
Ncut / GraphCut：偏“图优化”，显式建模像素之间关系与全局能量。
GrabCut / Lazy Snapping：在 GraphCut 框架中加入交互和颜色模型，强调可用性。
Matting / Poisson Matting：从离散标签升级到连续 \(\alpha\)，专攻半透明边界。
Inpainting / Completion：关注缺失区域重建，核心是结构与纹理的协调。
FCN / SegNet / DeepLab：把 pixel labeling 交给深度网络端到端学习，逐步解决 coarse output、多尺度上下文和结构细化。
CRF-as-RNN：把传统结构优化嵌进神经网络，使上下文建模与 dense prediction 联合训练。
Mask R-CNN：把 detection 与 FCN-style segmentation 合并，完成 instance-level segmentation。
OpenPose / AE / CPN / HRNet：把像素级预测推广到关键点与骨架估计。

15.2 高频易错点¶

把分割当成 matting：二值 mask 无法表达半透明过渡。
认为 Mean Shift 无需调参：其实 bandwidth 是关键参数。
认为 min-cut 一定合理：会偏向切小块，才需要 Ncut 归一化。
以为 FCN 只是“把分类器最后一层换掉”：真正关键还包括上采样、逐像素损失和 skip fusion。
误以为空洞卷积只是“更大的卷积核”：它本质是以更低代价扩大感受野。
把语义分割和实例分割混为一谈：前者区分类别，后者还要区分同类不同实例。
忽略 RoIPool 的量化误差：对 mask 任务会直接带来边界错位，所以 Mask R-CNN 需要 RoIAlign。
把 OpenPose 只理解成“多人关键点热图”：它真正解决多人分组问题依赖的是 PAF。
Inpainting 只重视纹理匹配：若结构线先断裂，后续纹理再好也会“假”。

16 考试重点¶

K-means / Mean Shift / Ncut 的建模差异
GraphCut / GrabCut / Lazy Snapping 的核心思想
Matting 方程 \(I=\alpha F+(1-\alpha)B\) 及其欠定性
Poisson Matting 的梯度域思路
FCN：全卷积、上采样、skip fusion、FCN-32/16/8
IoU：\(\mathrm{TP}/(\mathrm{TP}+\mathrm{FP}+\mathrm{FN})\)
SegNet / DeepLab：encoder-decoder、atrous convolution、ASPP
CRF-as-RNN：把结构优化写成可微迭代
Mask R-CNN：instance segmentation、parallel heads、RoIAlign
OpenPose / Associative Embedding / CPN / HRNet：bottom-up vs top-down 的区别
