晶体管与逻辑门电路基础

MOSFET 晶体——现代芯片的基石

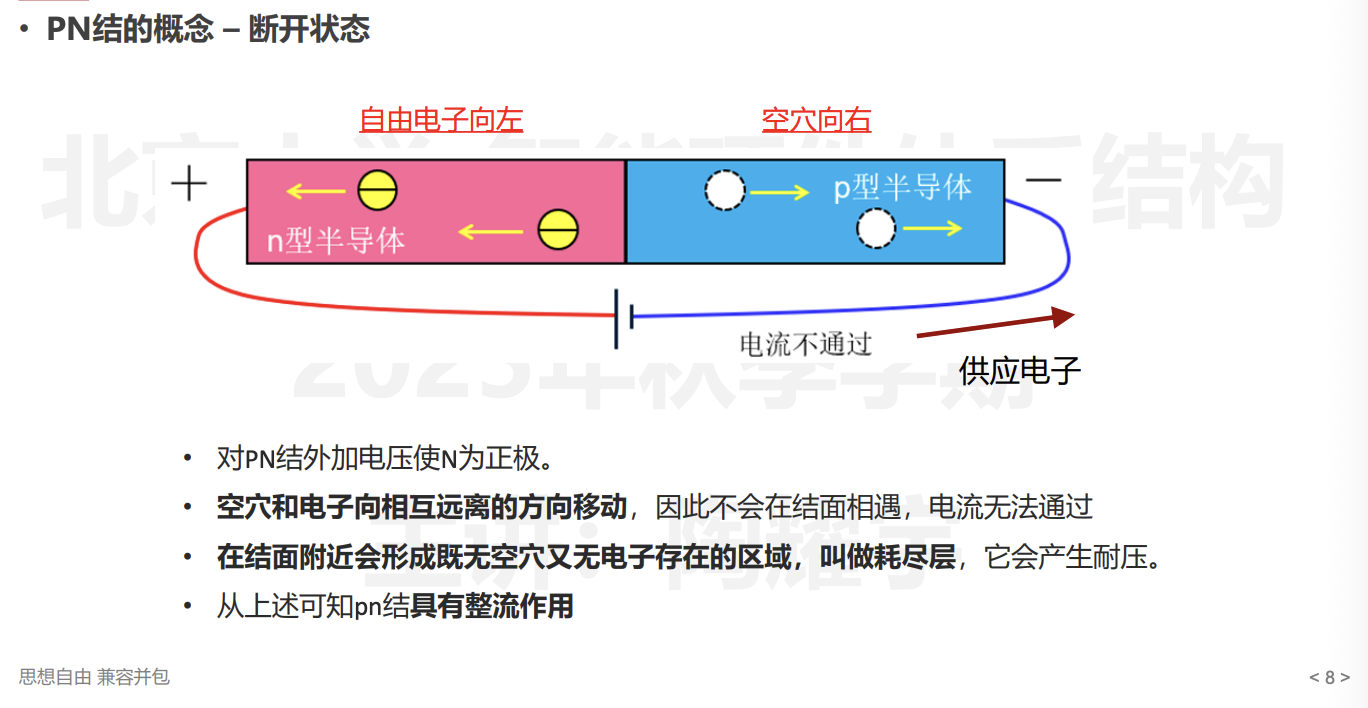

  • n 型半导体：半导体内富含 自由电子
  • p 型半导体：富含没有电子的 "空穴"

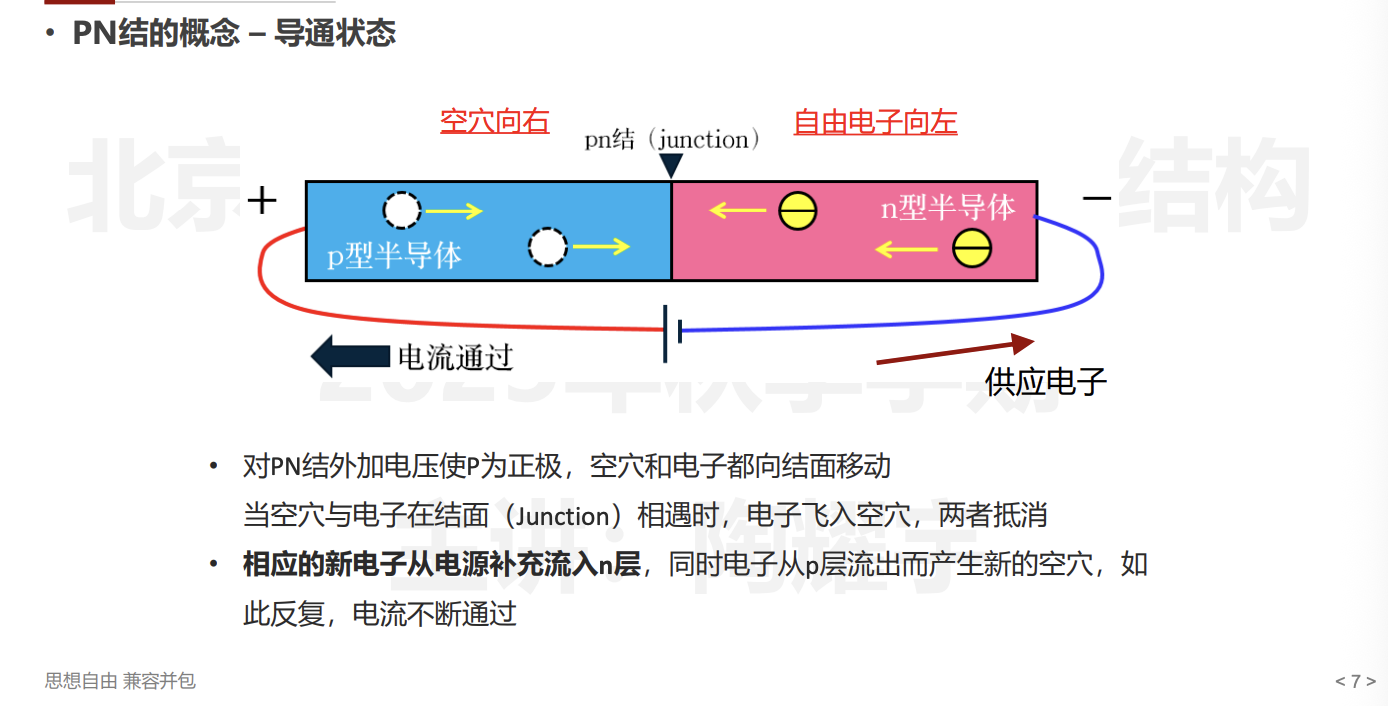

内部电流流通方向使得空穴和自由电子都向 pn 结靠近

内部电流流通方向使得空穴和自由电子移动方向相反

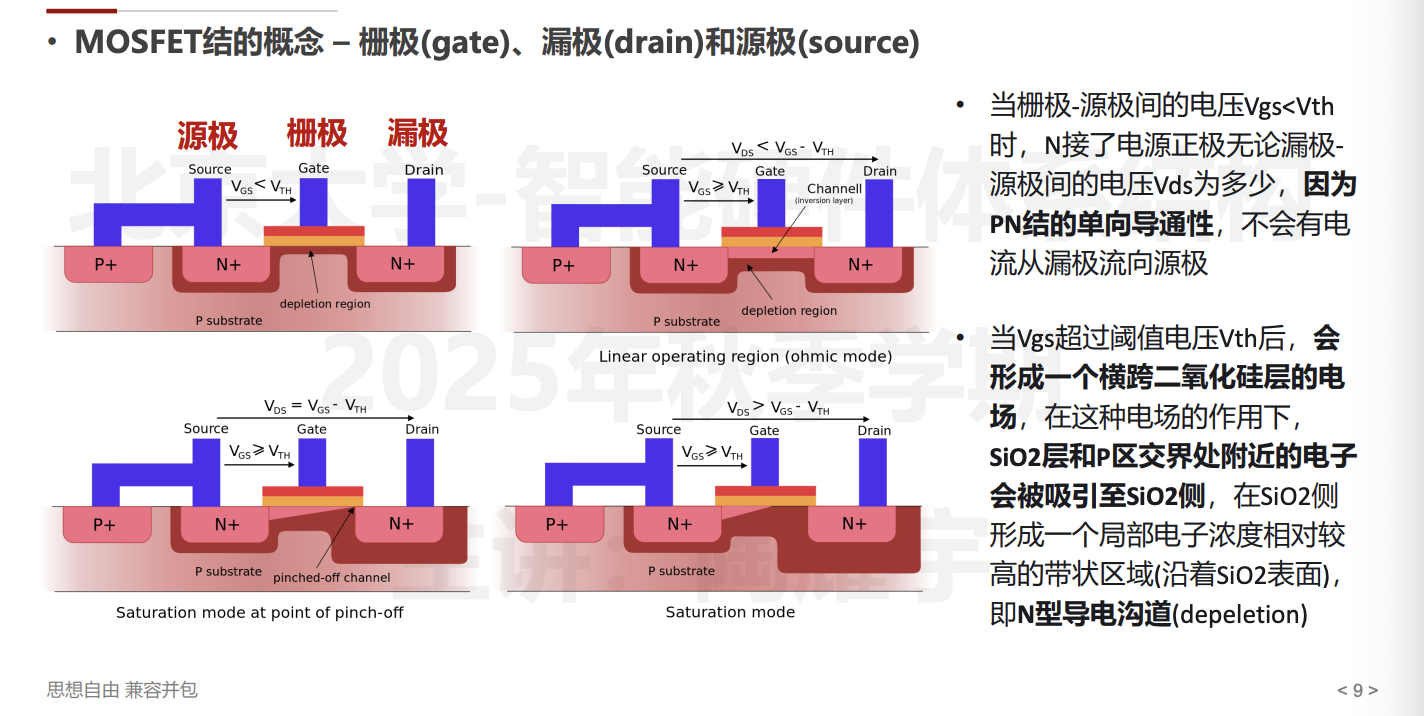

  • MOSFET 结的概念——珊极（gate），漏极（drain）和源极（source）

NMOS 结构四要素

栅极（Gate）：金属或多晶硅电极，通过 栅氧化层（SiO₂） 与衬底绝缘，施加电压产生垂直电场控制沟道。

源极（Source）与漏极（Drain）：对称的 N⁺ 重掺杂区，是电子的来源和收集端。

P 型衬底：本体硅材料，多子为空穴。

沟道区：栅极下方、源漏之间的表面区域，电场作用下可反转为 N 型导电沟道。

源极和漏极之间隔着 P 型衬底，因此它们之间形成了两个背靠背的 PN 结（N⁺-P 和 P-N⁺）。正常情况下，这两个 PN 结中总有一个处于反向偏置，所以没有外加电压时，源漏之间是不导通的。

无栅压时的关断机制

无论 Drain 接正还是负，Source-Drain 路径上 至少有一个 PN 结处于反偏：

  • 若 \(V_D > V_S\)，则 Drain 端的 N⁺-P 结反偏
  • 若 \(V_D < V_S\)，则 Source 端的 P-N⁺ 结反偏

因此，没有栅压引入的表面反型层时，器件本质上是 断开的开关。

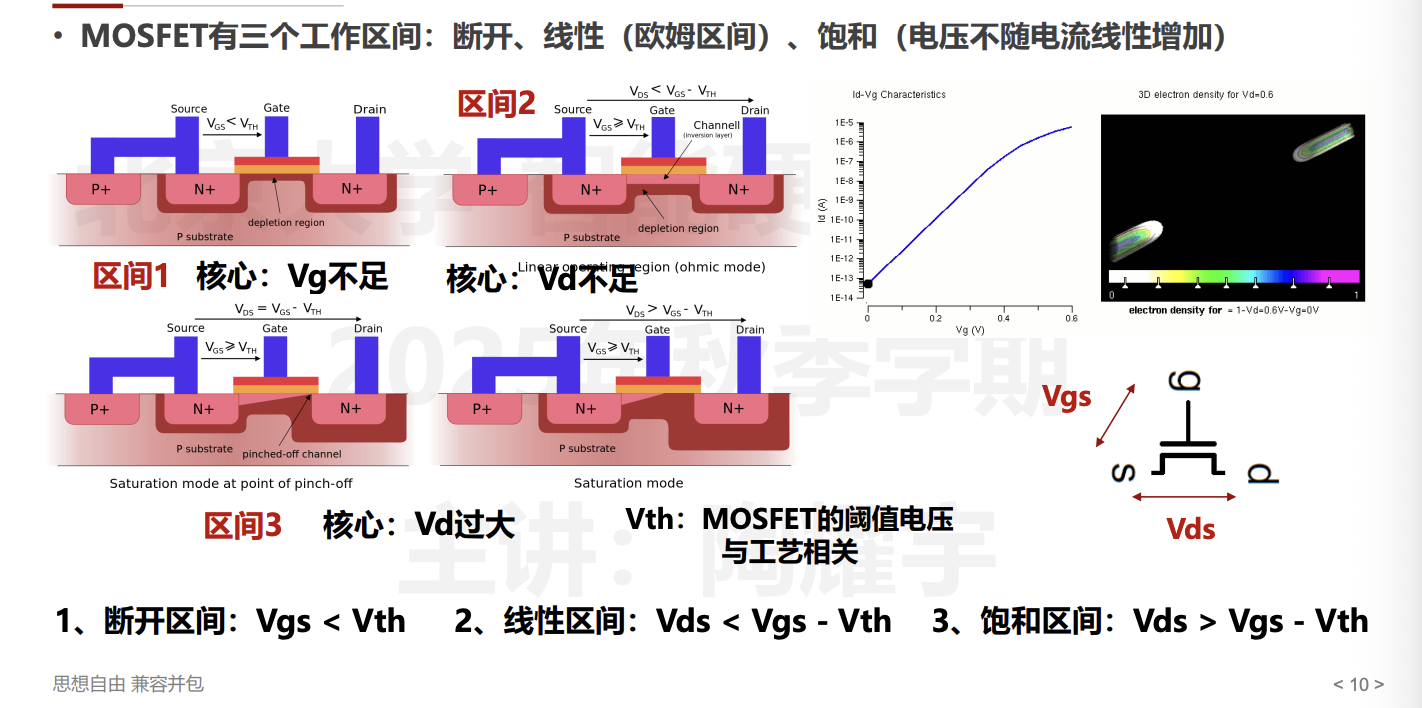

上图的四幅截面图展示了 栅压 \(V_{GS}\) 逐步升高 时硅表面发生的物理变化：

四状态演变：截止 → 反型 → 夹断 → 饱和

状态1：截止（Cut-off） —— \(V_{GS} < V_{TH}\)

栅压不足以改变 P 型衬底表面的能带结构。Si-SiO₂ 界面处仍然是 P 型，无导电沟道。此时即使 Drain 接正电，也因 PN 结的单向导电性而无电流。

状态2：线性区（Linear / Ohmic） —— \(V_{GS} \ge V_{TH}\)，且 \(V_{DS} < V_{GS} - V_{TH}\)

栅压产生的垂直电场 \(E_{\perp}\) 足够强，将界面附近的 空穴排斥走，同时 吸引电子 到表面。当电子浓度超过空穴浓度，表面由 P 型反型为 N 型，形成 N-channel（反型层）。沟道连通源漏，器件像一个 可变电阻，电流随 \(V_{DS}\) 近似线性增加。

状态3：夹断临界点（Pinch-off） —— \(V_{DS} = V_{GS} - V_{TH}\)

沿沟道从 Source 到 Drain，电位从 0 升高到 \(V_D\)。栅-沟道有效电压从源端的 \(V_{GS}\) 逐渐降低到漏端的 \(V_{GS} - V_{DS}\)。当漏端满足 \(V_{GS} - V_{DS} = V_{TH}\) 时，该处的反型层刚好消失，沟道被 「夹断」。

状态4：饱和区（Saturation） —— \(V_{DS} > V_{GS} - V_{TH}\)

继续增大 \(V_{DS}\)，夹断点向 Source 移动，反型层与 Drain 之间隔着一个 耗尽区。电子经沟道到达夹断点后，在高电场作用下 漂移穿过耗尽区 进入 Drain。由于夹断点处的载流子浓度由 \(V_{GS} - V_{TH}\) 固定，电流 基本不再随 \(V_{DS}\) 增加，进入饱和状态。

04

NMOS 三个工作区的判据

工作区 条件 电流公式（一级近似）
截止 \(V_{GS} < V_{TH}\) \(I_D \approx 0\)
线性/欧姆 \(V_{GS} \ge V_{TH}\) 且 \(V_{DS} < V_{GS} - V_{TH}\) \(I_D \approx \mu_n C_{ox} \frac{W}{L} \left[(V_{GS}-V_{TH})V_{DS} - \frac{V_{DS}^2}{2}\right]\)
饱和 \(V_{GS} \ge V_{TH}\) 且 \(V_{DS} \ge V_{GS} - V_{TH}\) \(I_D \approx \frac{1}{2}\mu_n C_{ox}\frac{W}{L}(V_{GS}-V_{TH})^2\)

其中 过驱动电压 \(V_{OV} = V_{GS} - V_{TH}\) 是真正控制电流的有效栅压。

上图右侧的 \(I_d\)-\(V_g\) 特性曲线 展示了栅压扫过阈值时电流的急剧上升（对数坐标下的指数增长），这是数字电路能够 快速开关 的物理基础。

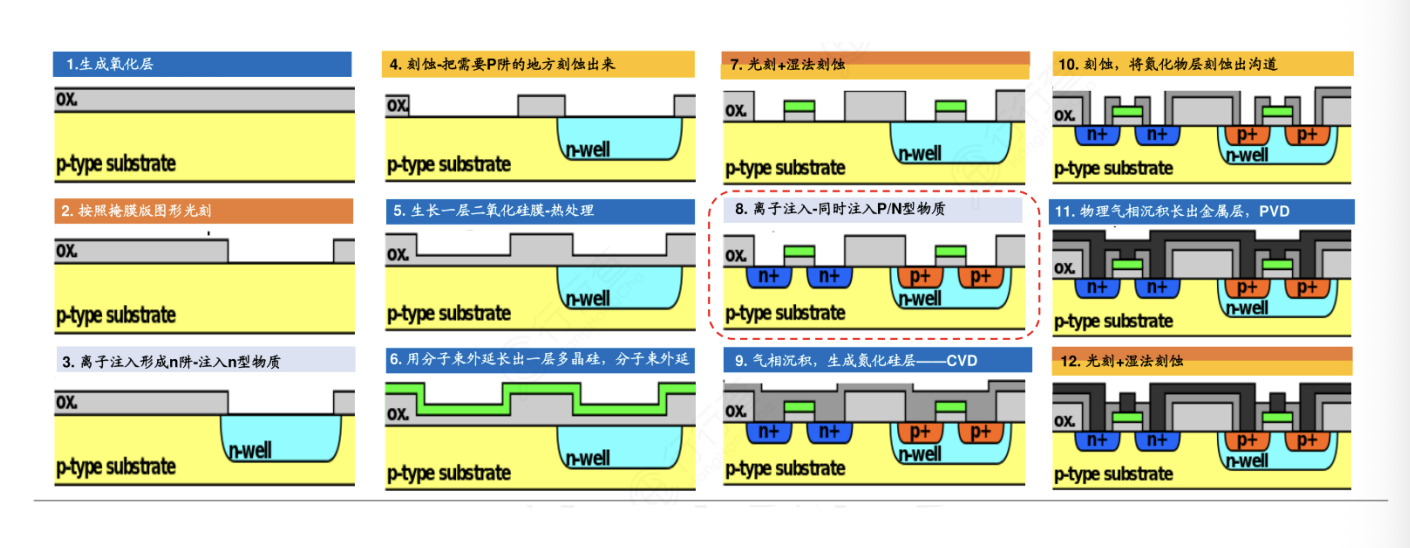

MOSFET 的制造过程总结：

05

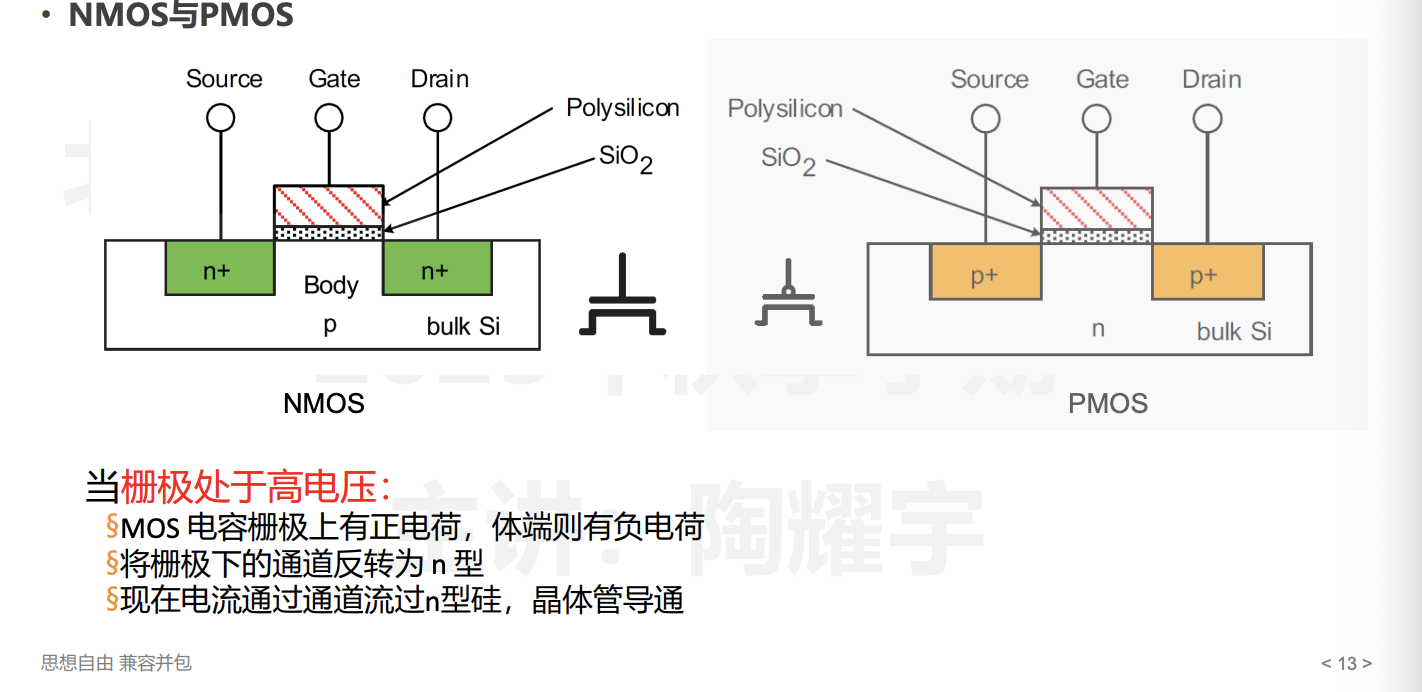

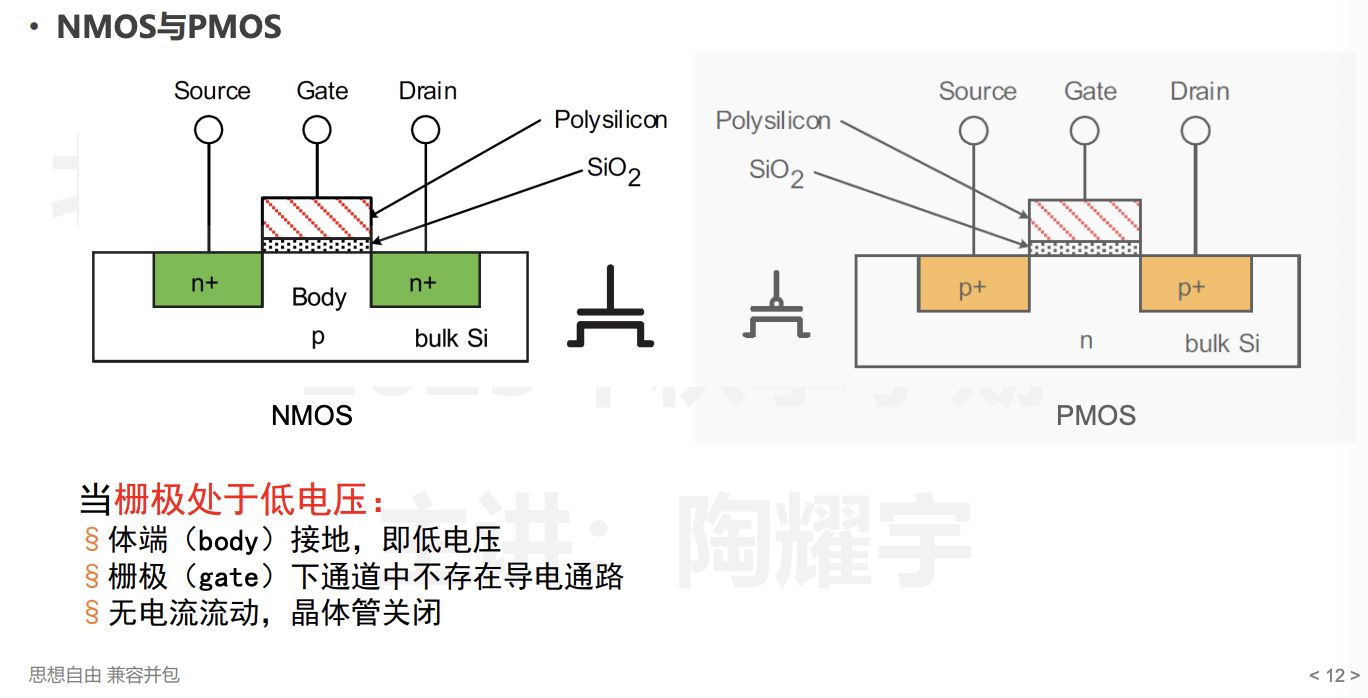

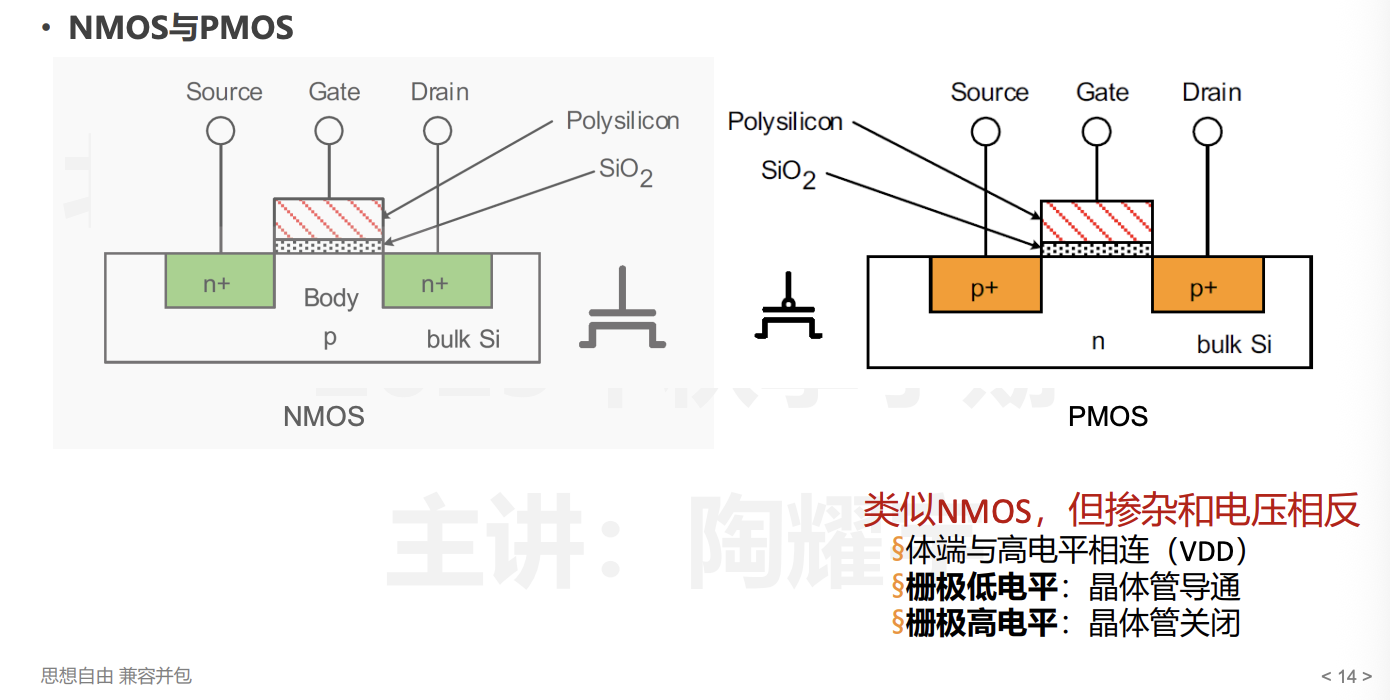

NMOS 和 PMOS

06

07

08

经典静态逻辑电路

PUN 和 PDN

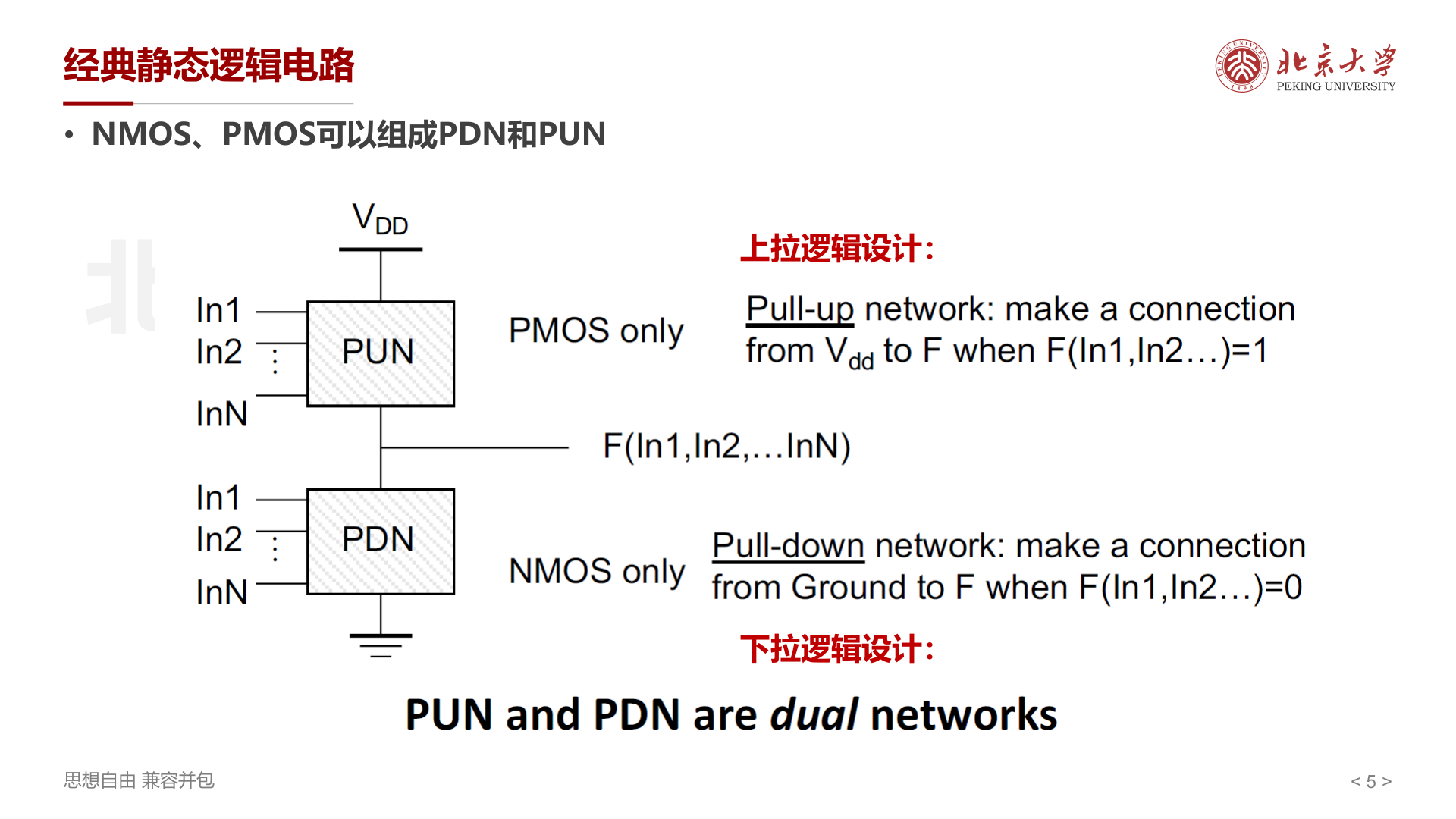

NMOS、PMOS 可以组成 PDN（Pull-Down Network）和 PUN（Pull-Up Network）。

PUN和PDN结构

PUN (Pull-Up Network) — 上拉网络

  • 由 PMOS 晶体管组成
  • 连接在 VDD（电源）和输出节点之间
  • 当 输出应为逻辑 1 时，PUN 导通将输出连接到 \(V_{DD}\)

PDN (Pull-Down Network) — 下拉网络

  • 由 NMOS 晶体管组成
  • 连接在输出节点和 GND（地）之间
  • 当 输出应为逻辑 0 时，PDN 导通将输出连接到 GND

体端与源端的连接区别

体端（Bulk/Body）：

  • 所有 NMOS 共享 P 型衬底，体端必须接 GND（最低电位）
  • 所有 PMOS 共享 N 型阱，体端必须接 VDD（最高电位）
  • 这是为了防止源-体和漏-体的寄生 PN 结导通

源端（Source）：

  • 直接接地的 NMOS（PDN 最底层）：源端 = GND
  • 串联结构中的上层 NMOS：源端接 下层 NMOS 的漏端，而非直接接地

例如 2 输入 NAND 的 PDN：

        Output Node
             |
          ┌──┴──┐
          │NMOS_A│  ← 上层：源端接 NMOS_B 漏端，漏端接 Output
          └──┬──┘
             │
          ┌──┴──┐
          │NMOS_B│  ← 下层：源端接 GND，漏端接 NMOS_A 源端
          └──┬──┘
             |
            GND

NMOS_A 的源端电位 不是 0V，而是 NMOS_B 的导通压降（几十到几百毫伏），但体端仍然是 GND。

物理导通条件与逻辑功能的对应

NMOS 导通条件：\(V_{GS} > V_{TH}\)（栅极高电平导通）

  • 输入为 1（高电平）时导通
  • 输入为 0（低电平）时截止

PMOS 导通条件：\(V_{GS} < V_{TH}\)（栅极低电平导通，\(V_{TH}\) 为负值）

  • 输入为 0（低电平）时导通
  • 输入为 1（高电平）时截止

关键洞察：PMOS 和 NMOS 的导通条件恰好 互补。这使得：

  • PDN 直接响应输入的 正逻辑（输入为 1 时 NMOS 导通，下拉输出到 0）
  • PUN 响应输入的 反逻辑（输入为 0 时 PMOS 导通，上拉输出到 1）

因此，PUN 实现的逻辑是 PDN 逻辑的对偶（De Morgan 对偶）。

PUN 和 PDN 互为对偶网络（dual networks）：

  • PUN 导通时 PDN 截止，反之亦然
  • 串联 NMOS（PDN 中实现 AND）对应并联 PMOS（PUN 中实现同一逻辑的补）
  • 并联 NMOS（PDN 中实现 OR）对应串联 PMOS

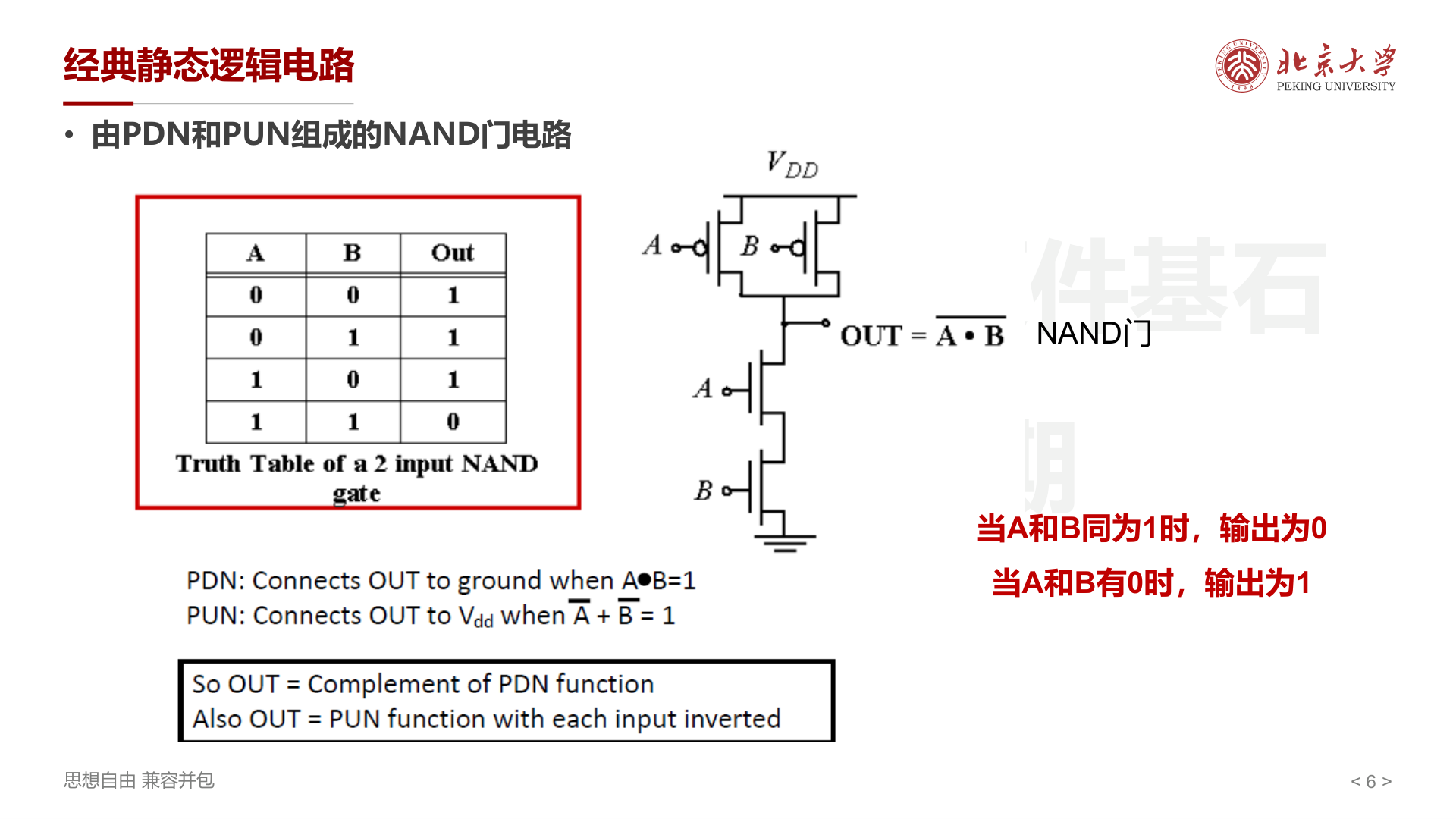

NAND 门电路

NAND门电路

NAND 门 \(\text{OUT} = \overline{A \cdot B}\) ：

  • 当 A 和 B 同为 1 时，输出为 0（PDN 导通，NMOS 串联）
  • 当 A 和 B 有 0 时，输出为 1（PUN 导通，PMOS 并联）

PDN: 当 \(A \cdot B = 1\) 时将 OUT 连接到 GND

PUN: 当 \(\overline{A} + \overline{B} = 1\) 时将 OUT 连接到 \(V_{DD}\)

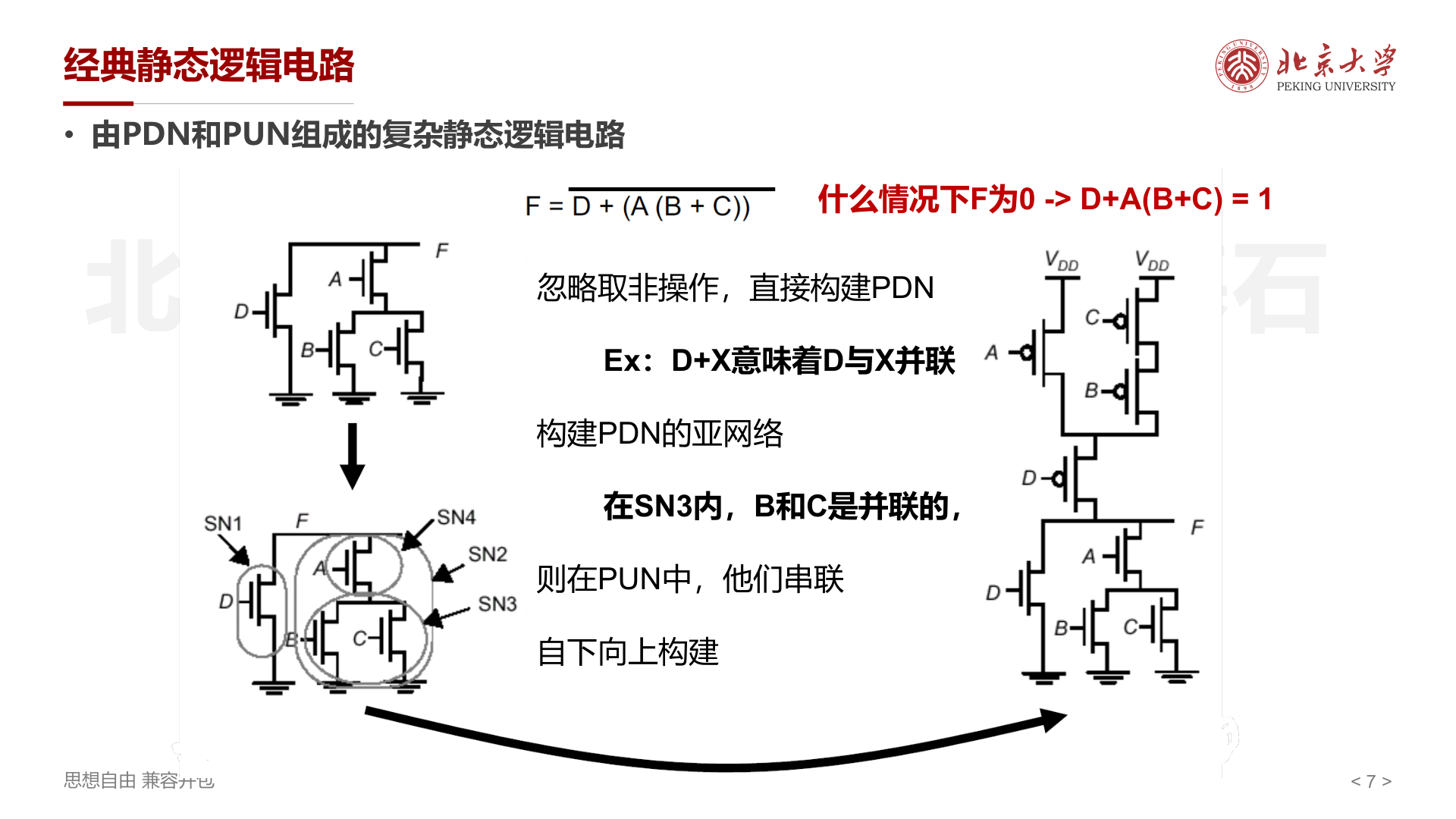

复杂静态逻辑电路

复杂静态逻辑电路

以 \(F = \overline{D + A(B + C)}\) 为例：

  • 什么情况下 F 为 0？当 \(D + A(B + C) = 1\) 时
  • 构建 PDN ：忽略取非操作，直接根据逻辑表达式构建
    • \(D + X\) 意味着 D 与 X 并联
    • \(A \cdot X\) 意味着 A 与 X 串联
  • 构建 PUN ：PDN 的对偶网络
    • PDN 中并联的，在 PUN 中串联
    • PDN 中串联的，在 PUN 中并联
  • 自下向上构建

简单 1-bit 加法器电路

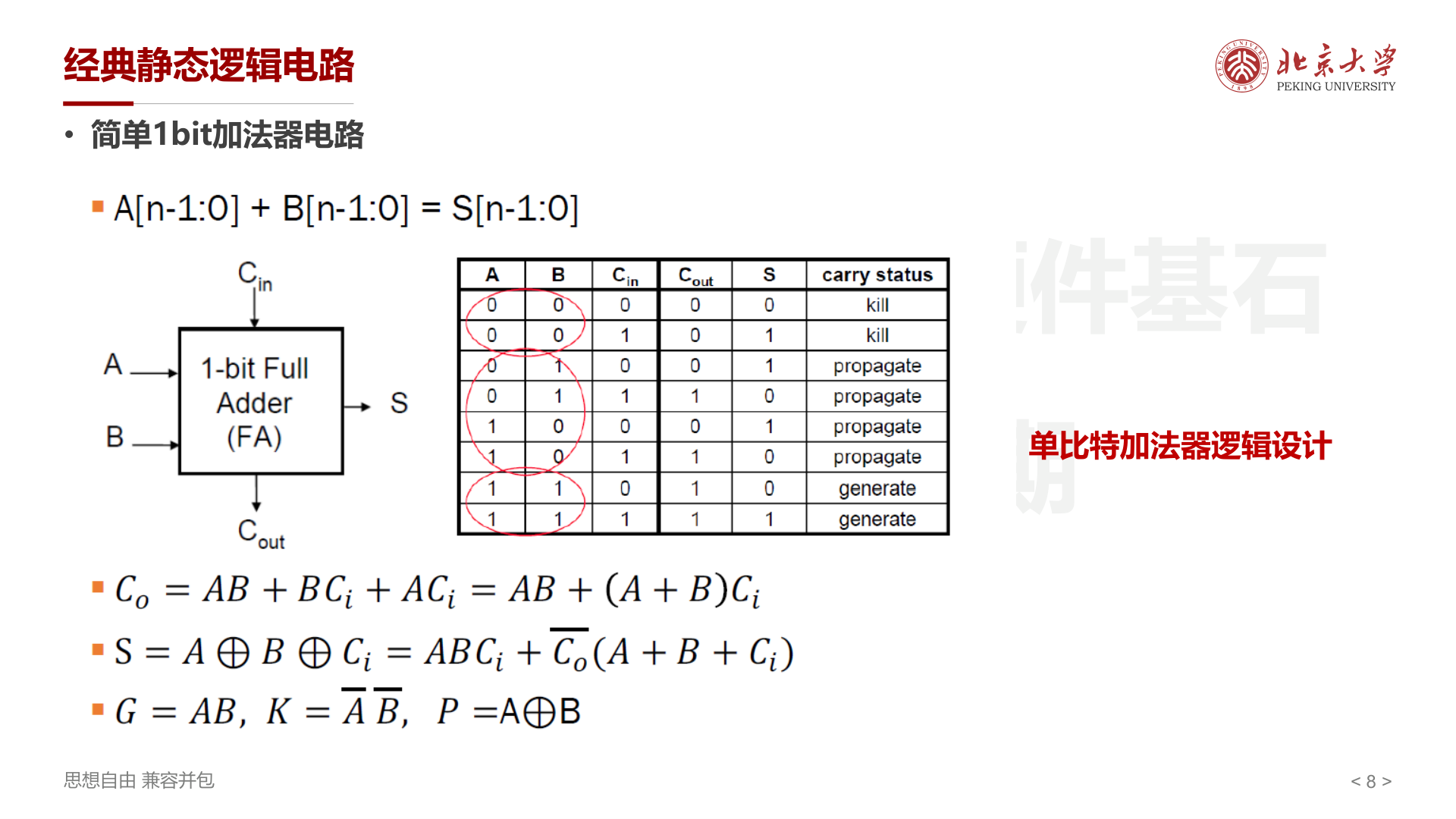

1-bit全加器

\(A[n-1:0] + B[n-1:0] = S[n-1:0]\)

单比特全加器（Full Adder）的关键公式：

\[ C_o = AB + BC_i + AC_i = AB + (A + B)C_i \]
\[ S = A \oplus B \oplus C_i = ABC_i + \overline{C_o}(A + B + C_i) \]

异或的等价逻辑表示

基本定义：

\[ A \oplus B = A\overline{B} + \overline{A}B \]

与/或/非形式：

\[ A \oplus B = (A + B) \cdot \overline{AB} \]

含义：A 或 B 至少一个为 1，但不同时为 1。

同或（XNOR）的补：

\[ A \oplus B = \overline{A \odot B} = \overline{AB + \overline{A}\overline{B}} \]

其中 \(A \odot B\) 是同或（相等时为 1）。

传播进位的物理意义：

在全加器中，\(P = A \oplus B\) 表示 当 A 和 B 不同时，进位会「穿透」到输出（\(C_{out} = C_{in}\)）。

  • 若 \(A = B\)：\(A \oplus B = 0\)，此时要么两者都生成进位（\(G=1\)），要么都杀死进位（\(K=1\)）
  • 若 \(A \neq B\)：\(A \oplus B = 1\)，进位状态由 \(C_{in}\) 决定

异或操作满足结合律

进位状态（carry status）：

  • Generate （\(G = AB\)）：\(C_{out} = 1\)，与 \(C_{in}\) 无关
  • Propagate （\(P = A \oplus B\)）：\(C_{out} = C_{in}\)，传播进位
  • Kill （\(K = \overline{A} \cdot \overline{B}\)）：\(C_{out} = 0\)，与 \(C_{in}\) 无关

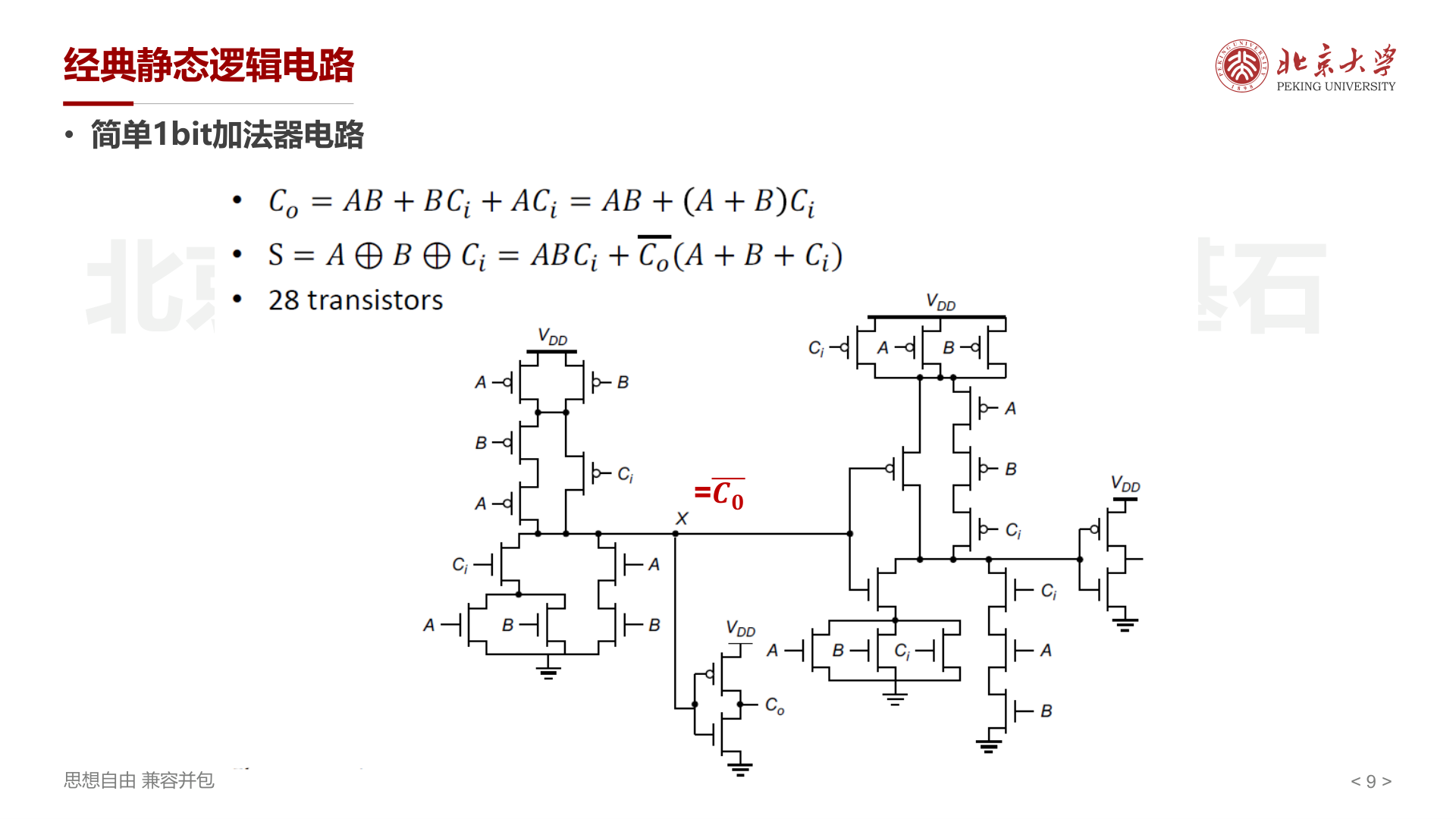

全加器的晶体管实现共需 28 个晶体管 ：

1-bit全加器晶体管电路

电路延迟分析与功耗分析

什么是电路的延迟

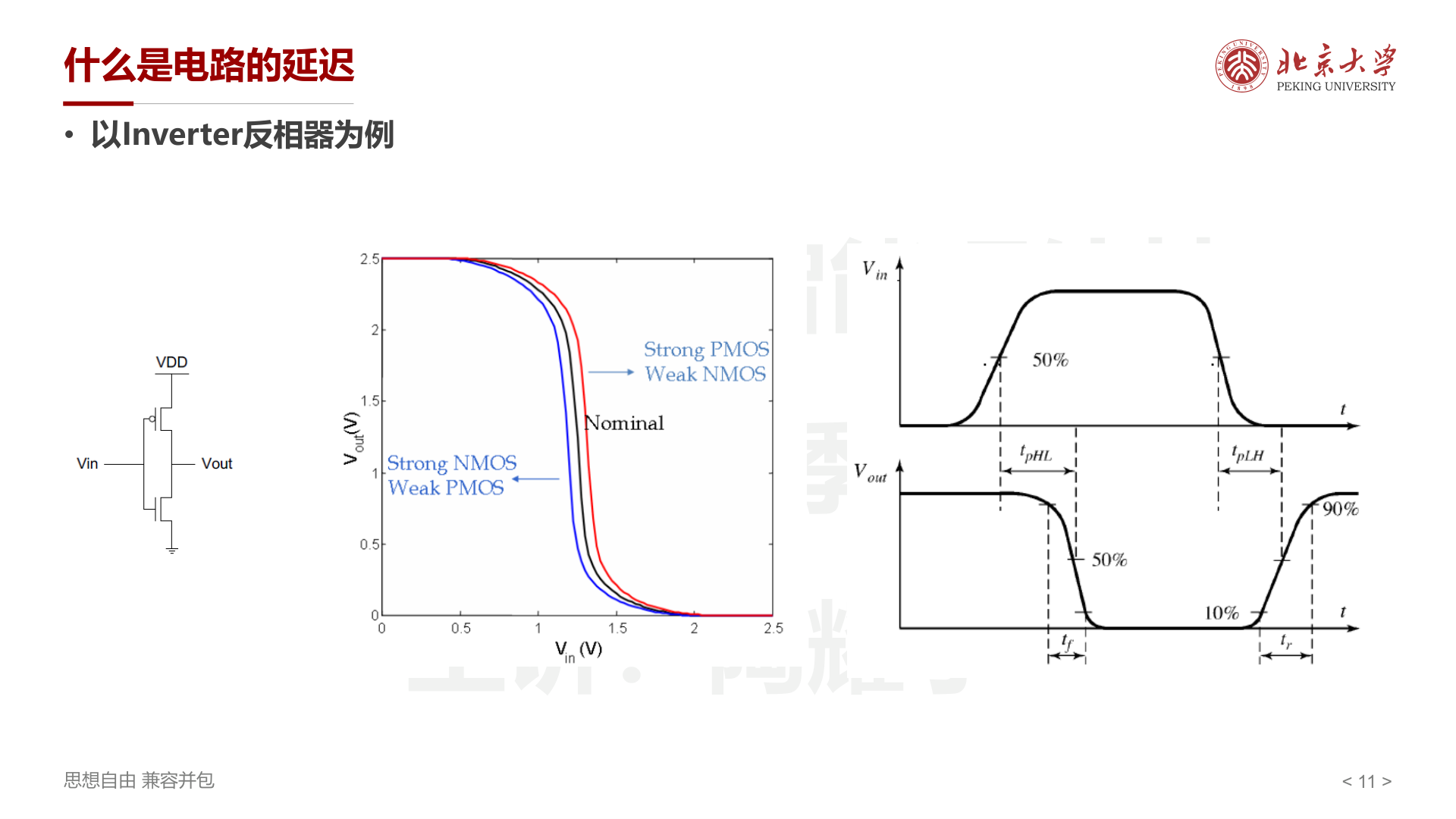

以 Inverter 反相器为例：

反相器延迟

  • \(t_{pHL}\) ：输出从高到低的传播延迟（50% 点测量）
  • \(t_{pLH}\) ：输出从低到高的传播延迟
  • \(t_f\) ：下降时间（90% → 10%）
  • \(t_r\) ：上升时间（10% → 90%）

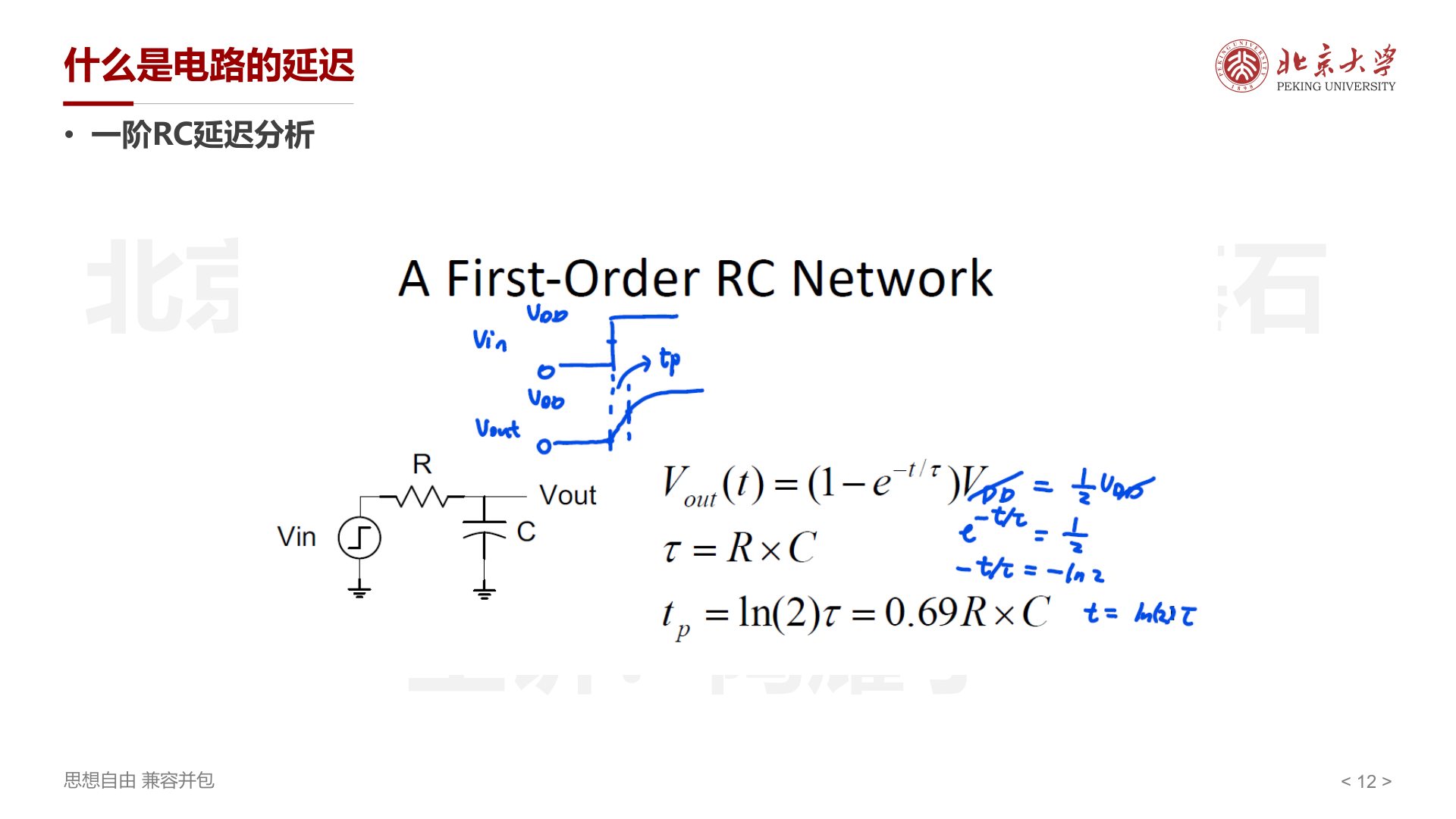

一阶 RC 延迟分析

一阶RC延迟

对于一阶 RC 网络：

\[ V_{out}(t) = (1 - e^{-t/\tau}) V_{DD} \]

其中时间常数 \(\tau = R \times C\) 。当输出达到 50% \(V_{DD}\) 时：

\[ t_p = \ln(2) \cdot \tau = 0.69 R \times C \]

反相器延迟

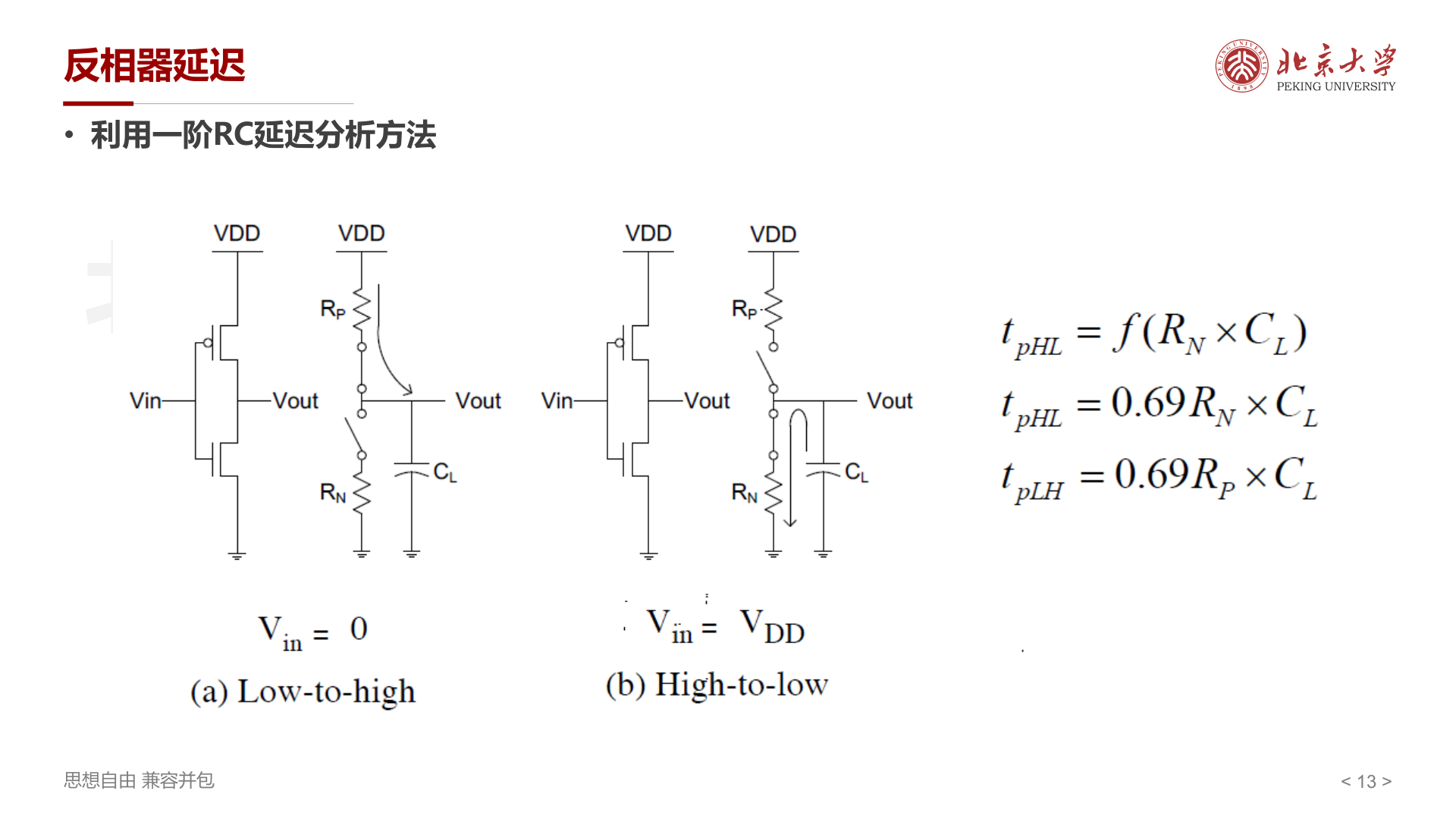

反相器RC延迟

利用一阶 RC 模型分析反相器：

  • High-to-Low （\(V_{in} = V_{DD}\)）：NMOS 导通，\(t_{pHL} = 0.69 R_N \times C_L\)
  • Low-to-High （\(V_{in} = 0\)）：PMOS 导通，\(t_{pLH} = 0.69 R_P \times C_L\)

降低延迟的设计方法

  • 降低电容 C ：版图紧凑，布局合理；保持较短走线 & 减少 diffusion routing
  • 降低电阻 R（增加晶体管尺寸） ：需避免 self-loading，否则会导致寄生电容增大
  • 增加电源电压 ：同时会影响可靠性与功耗，因而一般不采用

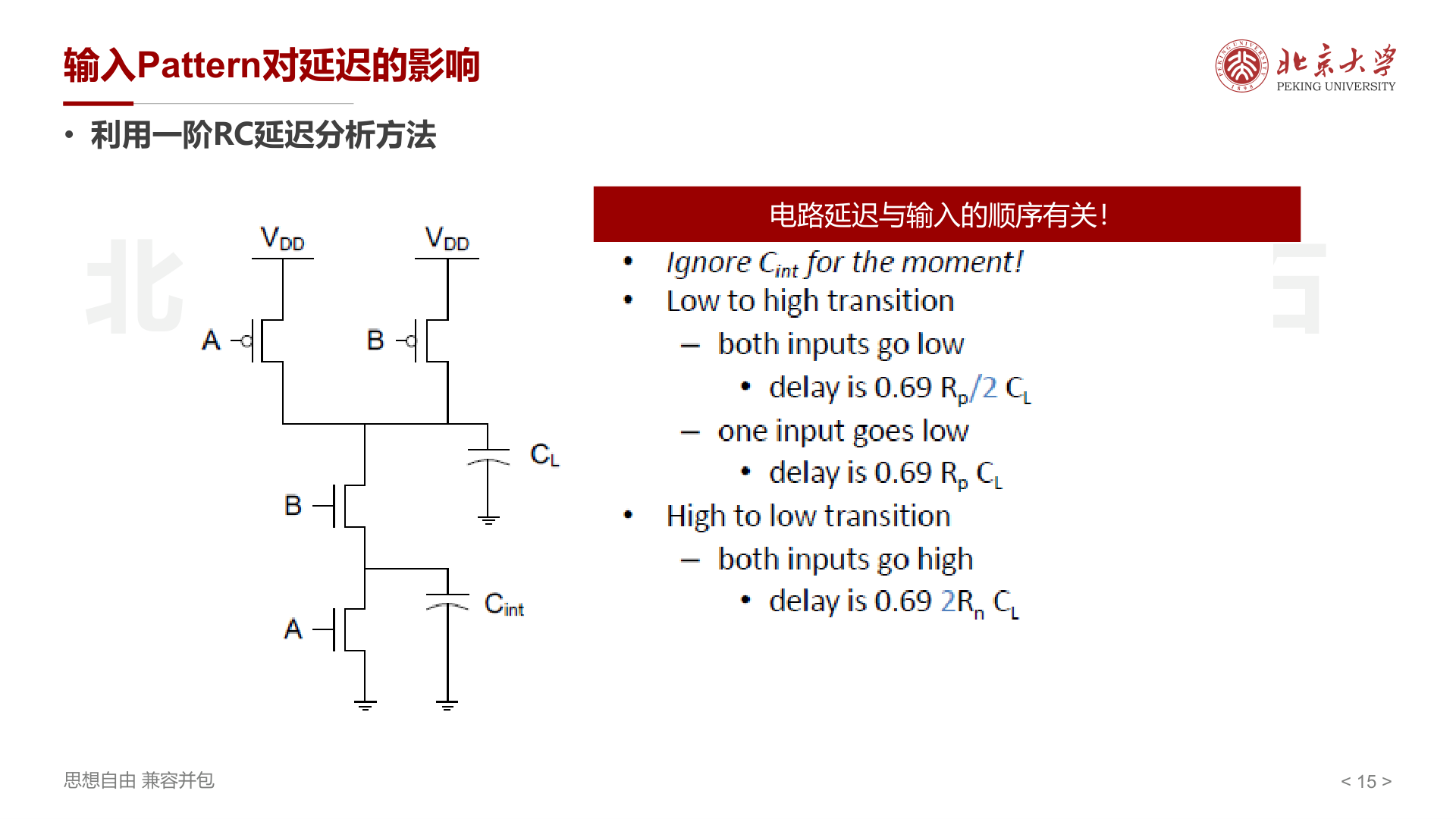

输入 Pattern 对延迟的影响

输入Pattern对延迟的影响

电路的传播延迟不仅取决于门电路的拓扑结构，还与 输入的翻转模式（Input Pattern） 密切相关。以 2 输入 NAND 门为例，分析其在不同输入情况下的延迟差异：

1. Low-to-High 转换（输出从 0 变为 1）

当输出从 0 变为 1 时，至少有一个 PMOS 管导通。

  • 情况 A：只有一个输入变低（如 \(A: 1 \to 0, B=1\)）
    • 只有一个 PMOS 导通提供充电电流。
    • 延迟：\(t_{pLH} = 0.69 \cdot R_p \cdot C_L\)
  • 情况 B：两个输入同时变低（\(A: 1 \to 0, B: 1 \to 0\)）
    • 两个 PMOS 并联导通，等效上拉电阻减半（\(R_p / 2\)）。
    • 延迟：\(t_{pLH} = 0.69 \cdot (R_p / 2) \cdot C_L\)
    • 结论：两个输入同时翻转时，上拉速度更快，延迟更小。

2. High-to-Low 转换（输出从 1 变为 0）

当输出从 1 变为 0 时，必须两个输入都为高电平，使得串联的 NMOS PDN 导通。

  • 情况 C：两个输入都变高（\(A: 0 \to 1, B: 0 \to 1\)）
    • 两个 NMOS 串联导通，等效下拉电阻翻倍（\(2R_n\)）。
    • 延迟：\(t_{pHL} = 0.69 \cdot (2R_n) \cdot C_L\)
    • 注意：如果考虑内部节点电容 \(C_{int}\)，延迟会进一步增加（见 Elmore Delay 分析）。

3. 内部节点电容的影响（Internal Node Capacitance）

在串联结构（如 NAND 的 PDN）中，两个 NMOS 之间的中间节点存在寄生电容 \(C_{int}\)。

  • 如果中间节点之前是放电状态（\(0V\)），则只需给 \(C_L\) 充电。
  • 如果中间节点之前是充电状态（\(V_{DD}\)），则在下拉时需要同时释放 \(C_L\) 和 \(C_{int}\) 的电荷，导致延迟增加。
  • 如果输入 A 先变高、B 后变高，与 B 先变高、A 后变高相比，放电的先后顺序会决定 \(C_{int}\) 的初始状态，从而导致即使最终输入都是 1，延迟也会因为 A 和 B 变高的先后顺序不同而产生差异。这就是为什么 PPT 开红字强调 “电路延迟与输入的顺序有关！”。

利用 Transistor Ordering 提升逻辑速度

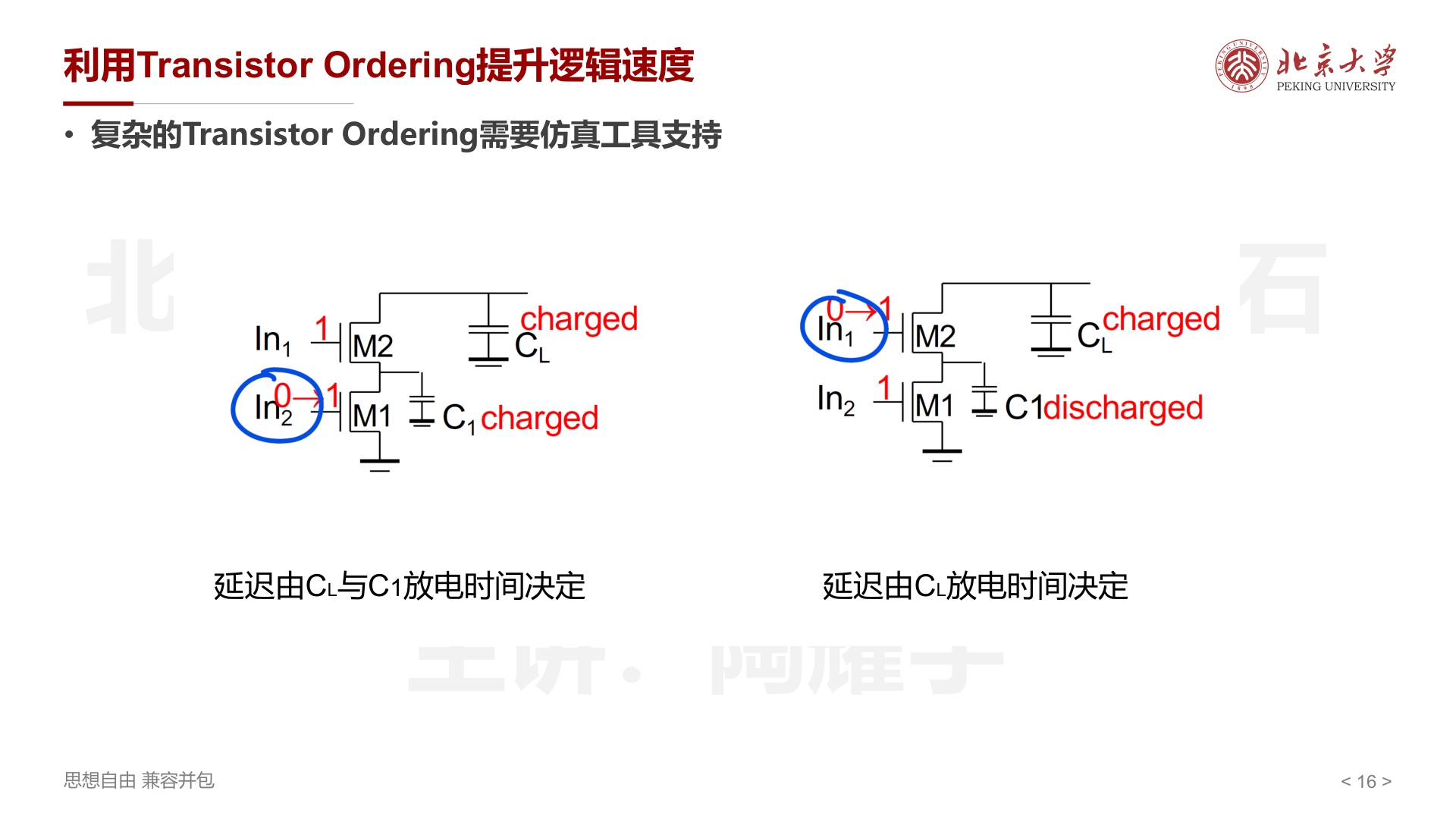

Transistor Ordering

当串联晶体管的输入到达顺序不同时，延迟也不同：

  • 较晚到达的信号放在靠近输出端的晶体管 ：此时内部电容 \(C_1\) 已被提前放电，延迟仅由 \(C_L\) 放电决定
  • 较晚到达的信号放在远离输出端 ：\(C_L\) 和 \(C_1\) 都需要放电，延迟更大

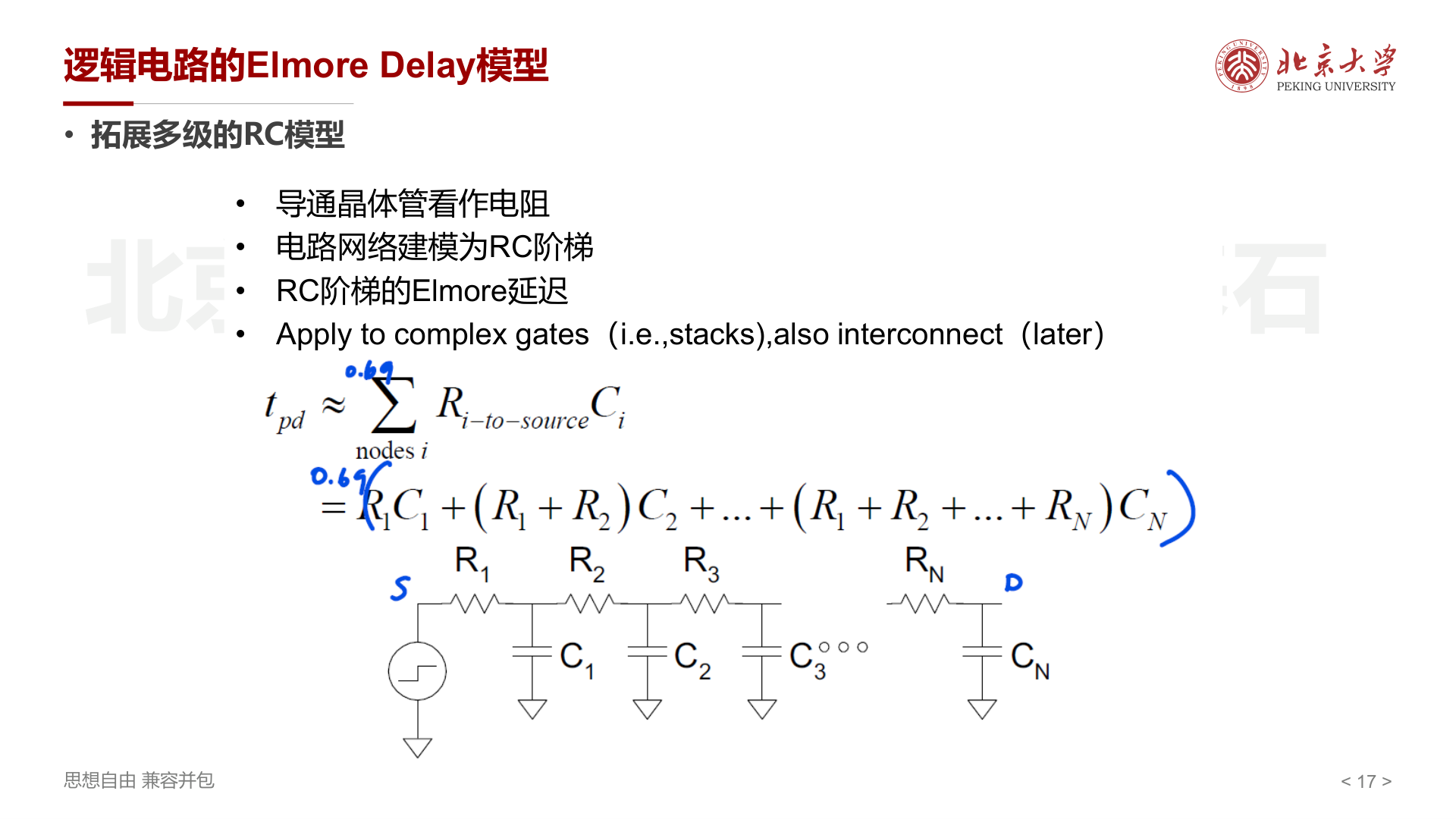

Elmore Delay 模型

Elmore Delay

将导通晶体管看作电阻，电路网络建模为 RC 阶梯（RC ladder），Elmore 延迟公式为：

\[ t_{pd} \approx 0.69 \sum_{\text{nodes } i} R_{i\text{-to-source}} \cdot C_i \]
\[ = 0.69 \left( R_1 C_1 + (R_1 + R_2) C_2 + \cdots + (R_1 + R_2 + \cdots + R_N) C_N \right) \]

适用于复杂门电路（如晶体管堆叠）和互连线的延迟估计。

逻辑电路的 Transistor Sizing

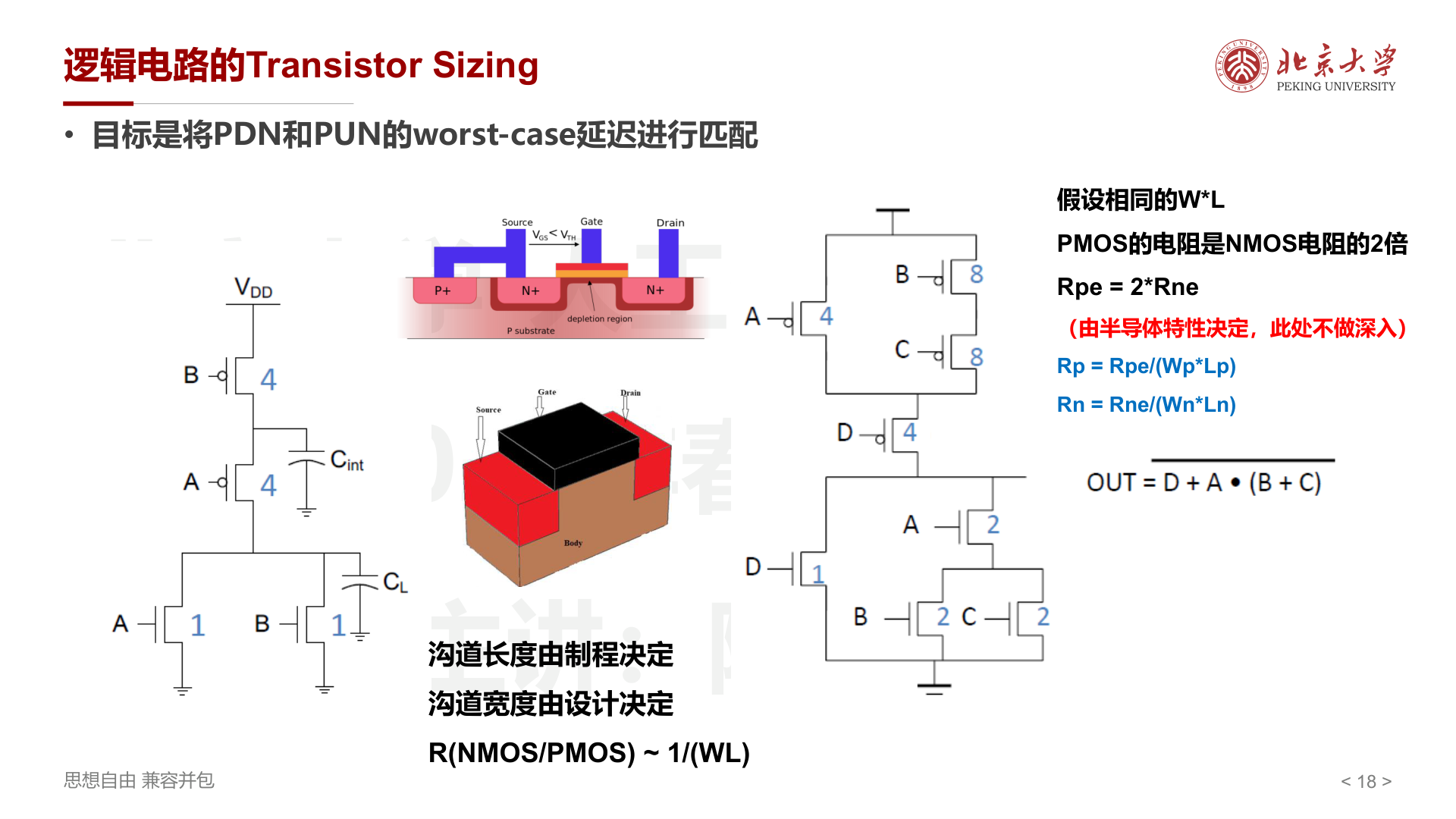

Transistor Sizing

目标是将 PDN 和 PUN 的 worst-case 延迟进行匹配。

  • 沟道长度由制程决定，沟道宽度由设计决定
  • \(R(\text{NMOS/PMOS}) \sim \frac{1}{W \cdot L}\)
  • 假设相同的 \(W \times L\) ，PMOS 的电阻是 NMOS 电阻的 2 倍 ：\(R_{pe} = 2 R_{ne}\)（由半导体载流子迁移率决定）

因此在设计中，PMOS 的宽度通常是 NMOS 的 2 倍，以匹配上拉和下拉延迟。对于串联晶体管，需要按串联级数成倍增大宽度。

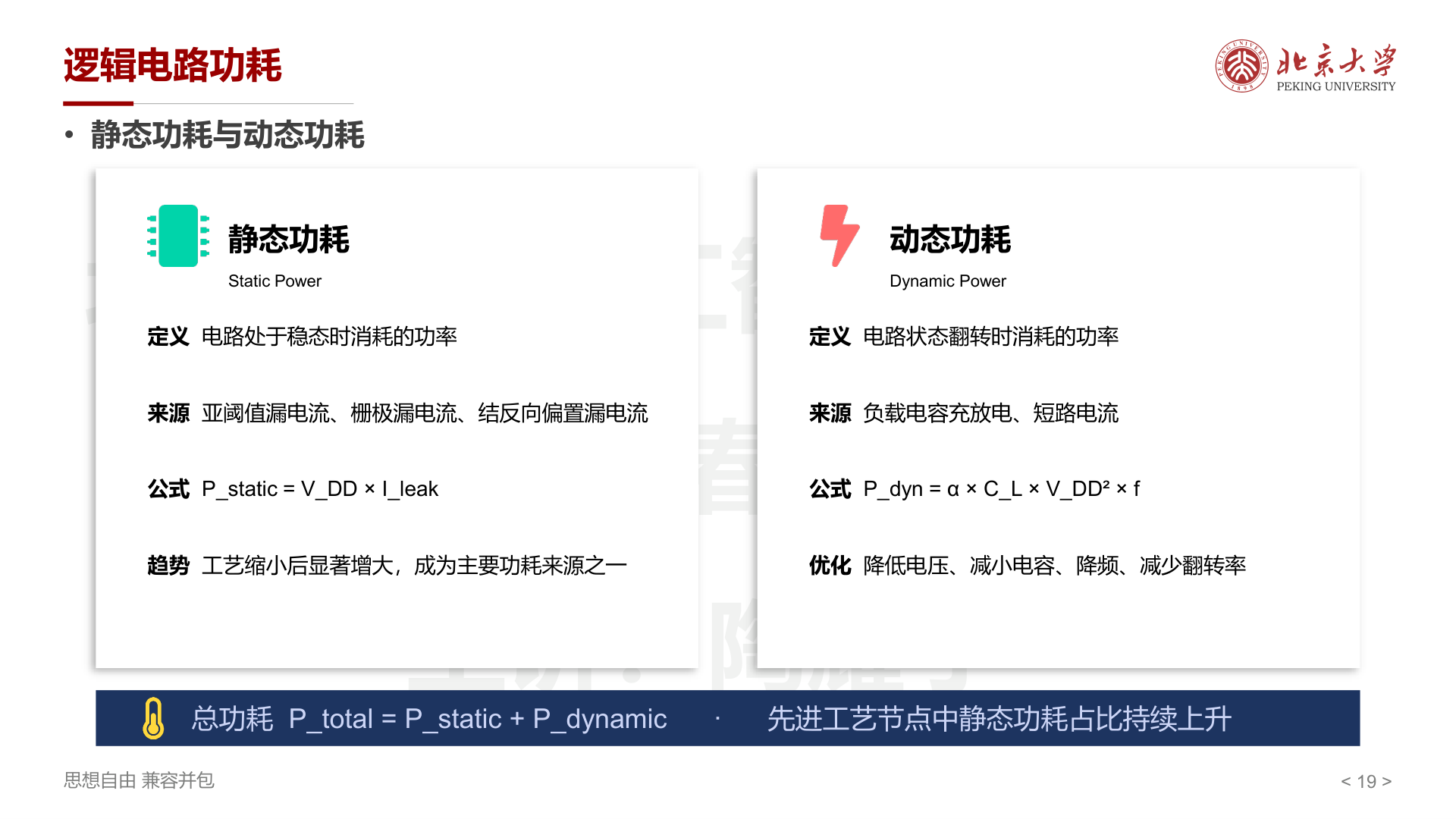

逻辑电路功耗

逻辑电路功耗

静态功耗 动态功耗
定义 电路处于稳态时消耗的功率 电路状态翻转时消耗的功率
来源 亚阈值漏电流、栅极漏电流、结反向偏置漏电流 负载电容充放电、短路电流
公式 \(P_{static} = V_{DD} \times I_{leak}\) \(P_{dyn} = \alpha \cdot C_L \cdot V_{DD}^2 \cdot f\)
优化 先进工艺节点中占比持续上升 降低电压、减小电容、降频、减少翻转率 \(\alpha\)

总功耗：\(P_{total} = P_{static} + P_{dynamic}\)

动态功耗的能量分析

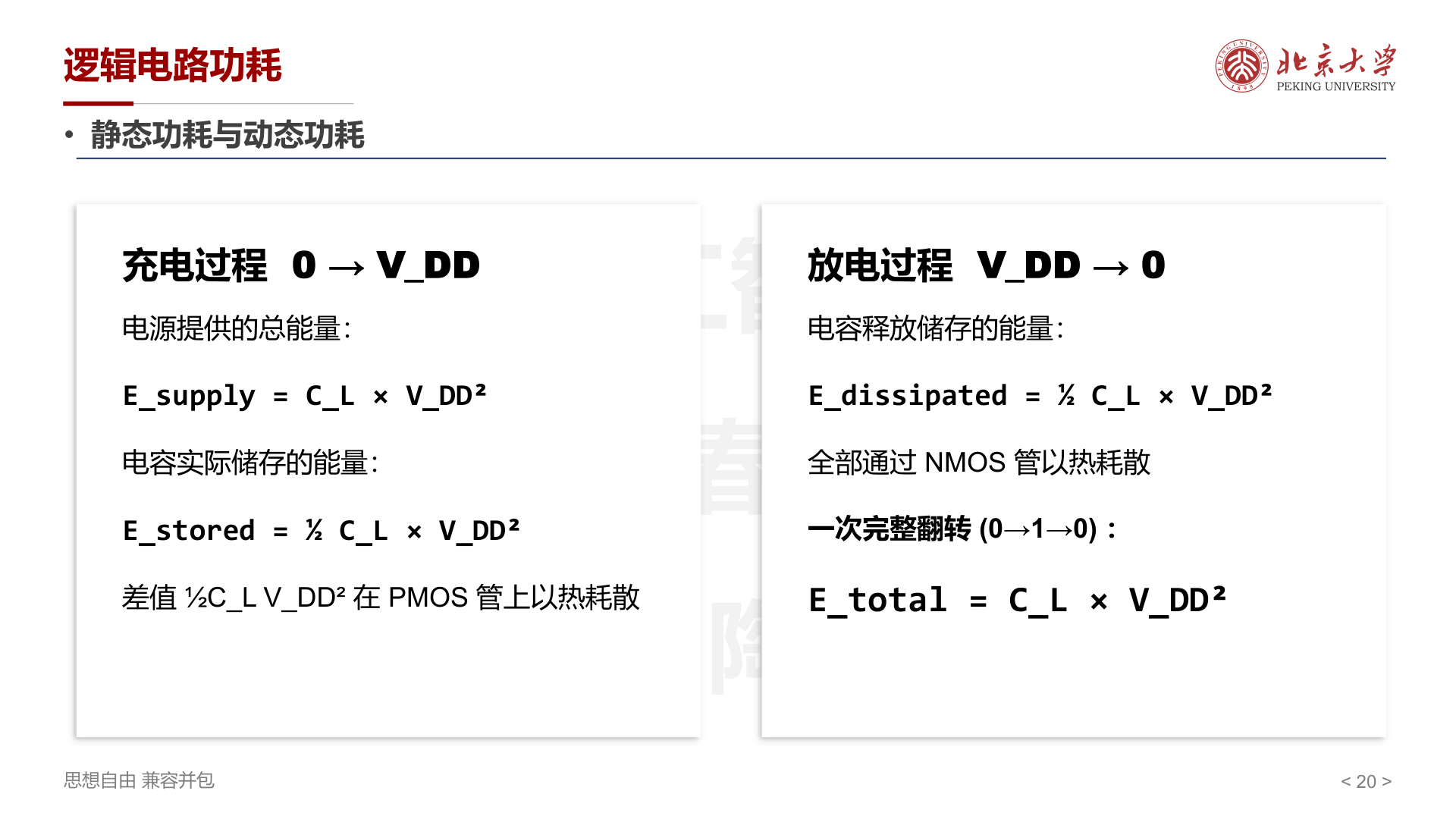

动态功耗充放电

充电过程 \(0 \to V_{DD}\) ：

  • 电源提供总能量：\(E_{supply} = C_L \cdot V_{DD}^2\)
  • 电容实际储存：\(E_{stored} = \frac{1}{2} C_L \cdot V_{DD}^2\)
  • 差值 \(\frac{1}{2} C_L V_{DD}^2\) 在 PMOS 管上以热耗散

放电过程 \(V_{DD} \to 0\) ：

  • 电容释放的 \(\frac{1}{2} C_L \cdot V_{DD}^2\) 全部通过 NMOS 管以热耗散

一次完整翻转（\(0 \to 1 \to 0\)）总耗能：\(E_{total} = C_L \cdot V_{DD}^2\)

数据量化与逻辑单元设计

  • 原码，反码，补码

计概和 ics 都有，不再写了

  • 浮点数，IEEE-754 标准

计算方法和 ics 都有，不写了
